MagDock - семейство магнитных столов и органайзеров для ...
MagDock — это небольшое семейство органайзеров, в каждом из которых запечатаны неодимовые диски, поэтому они крепятся к ЛЮБОЙ поверхности из железа: раме или двери из листовой стали 3D-принтера, холодильнику, шкафу для документов, ящику для инструментов, серверной стойке, стиральной машине или радиатору. Никаких винтов, никакого клея, никакой отдельной монтажной пластины — магниты ЯВЛЯЮТСЯ креплением, которое делает все семейство универсальным.
ЧАСТИ
крючок — тонкий полукруглый крючок для реквизита, тросов, ключей, ремней.
— лоток — неглубокий совочек (64 х 46 мм) для шурупов, насадок, скрепок, мелких деталей. Открытый передний рот с маленькой нижней губой и крошечной верхней губой.
— Tray_tall — та же корзина с совком, сделанная в ПОЛОВИНУ шире и в ДВА раза выше (32 x 46 мм, высота 44 мм): тонкая вертикальная корзина для ручек, кистей или длинных бит, стоящих дыбом.
— плоскогубцы — вертикальная трехстенная квадратная прорезь, фиксирующая плоскогубцы/ножницы на шарнире. Сомкнутые челюсти опускаются; широкий муфтовый шарнир не может пройти, поэтому инструмент захватывается (без проскальзывания, без скатывания, как крюк). Дыра проходит через обе морды, поэтому длинные челюсти торчат сзади.
— слот — тонкая двухстоечная люлька толщиной 11 мм с открытым верхом (без крыши) для небольших кусачек/ножниц.
— пластина — голая шайба: подставка для чего-либо или основа для создания своей собственной функции.
крючок, плоскогубцы, паз и пластина имеют одну круглую шайбу диаметром 36 мм. лоток и лоток_tall используют собственный прямоугольный пол, поэтому никаких консолей. Магнитное кольцо симметрично, поэтому просто поверните любую шайбу на стали, чтобы направить ее в нужную сторону (крючок открывается, прорезь вверх).
МАГНИТЫ
По умолчанию используются диски Ø10 x 5 мм, по 3 на каждую принадлежность (приблизительно 8 кг общего усилия на сталь — достаточное усилие для сдвига нагруженного крюка). Вместо деталей для легких условий эксплуатации (слот, лоток_высота) используются небольшие диски Ø5 x 3 мм, по 4 на деталь. Все параметрически — редактируйте Magnetic_d/magnet_h/magnet_n вверху .scad, либо передайте их в build.sh.
Карманы представляют собой полностью закрытые пустоты: диски запечатываются внутри детали ВО ВРЕМЯ печати, поэтому нет ни крышек, ни клея, и ничего не выпадет. Со стороны стали наружу стопка представляет собой: кожа 1 мм (отпечатки на станине) / магнит / 1 мм запечатываемых слоев после паузы.
КАК РАСПЕЧАТАТЬ — вставьте магниты в середине печати.
Каждая деталь лежит на спине, БЕЗ опор. Задняя поверхность (против стали) печатается на станине, поэтому она выходит ровно для максимального контакта с магнитом. Используйте слои толщиной 0,2 мм и минимум 3 стенки.
Разрежьте деталь в Bambu Studio (или в вашем слайсере).
2. Добавьте паузу/«Вставить паузу» на высоте z = mag_floor + Magnetic_h. .scad отображает точную высоту при рендеринге. При высоте слоя 0,2 мм:
— Большие детали Ø10 x 5 (крючок/лоток/щипцы/пластина): пауза на z = 6,0 мм (после слоя 30).
— Маленькие детали Ø5 x 3 (паз/лоток_высота): пауза на z = 4,0 мм (после слоя 20).
3. На паузе карманы вверху открыты, под ними уже напечатан пол. Поместите по одному диску в каждый карман. Сохраняйте полярность одинаковой на всей пластине, если вы хотите, чтобы детали имели общий держатель.
4. Резюме. Покровные слои печатаются прямо на поверхностях магнита, герметизируя их ровно и без перемычек.
Все части с большими магнитами имеют одинаковую высоту паузы, поэтому одна пауза охватывает всю смешанную пластину с большими магнитами. Детали с маленькими магнитами (slot, лоток_tall) приостанавливаются ниже — остаются на отдельной пластине.
ПАРАМЕТРИЧЕСКИЙ
Все важное — это переменная в верхней части файла Magnetic_dock.scad: размер магнита + количество, диаметр шайбы, толщина стенки, размеры лотка, радиус крючка, зазор между пазами, отверстие для плоскогубцев. Отрисуйте одну часть, например:
openscad -o Tray.stl -D 'part=«tray»' Magnetic_dock.scad
Исходный код .scad прилагается, поэтому вы можете перенастроить любой из него на свои магниты и инструменты.

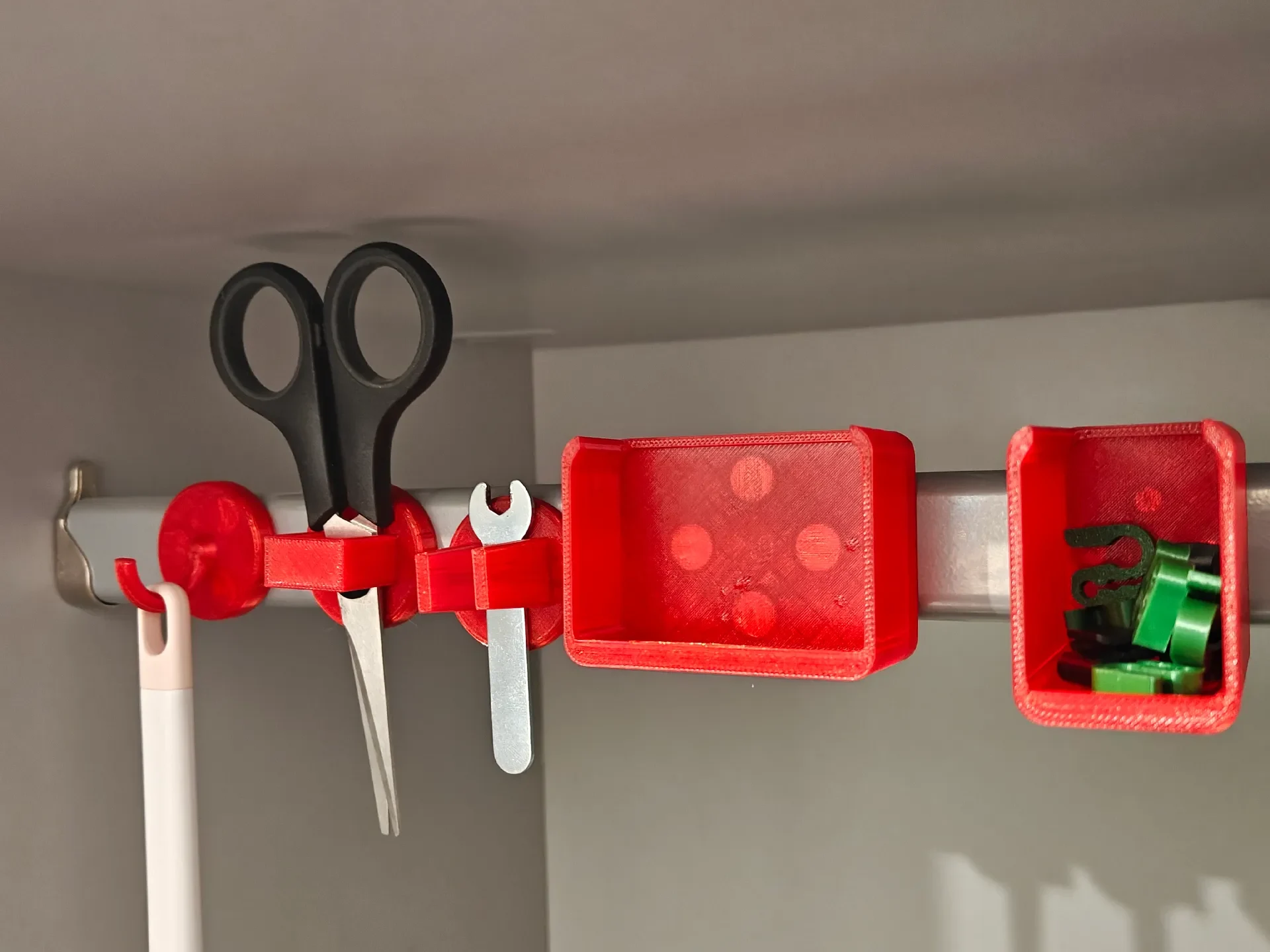

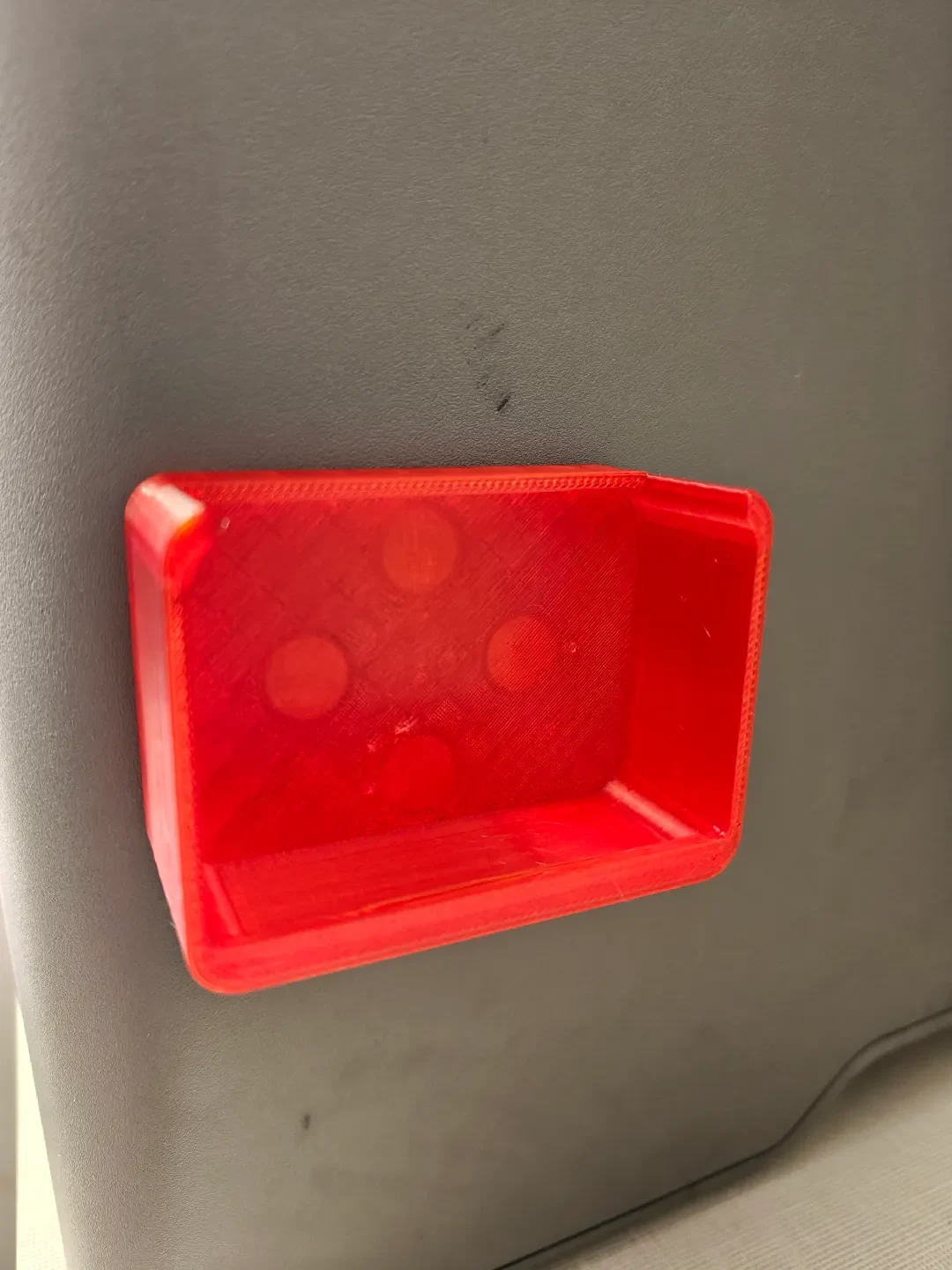

На фотографиях изображена семья, напечатанная красным PLA: крючок, прорезь для ножниц, гаечный ключ в прорези для плоскогубцев и широкий поднос (четыре напольных магнита видны сквозь полупрозрачный пол) — все это защелкивается на стальной направляющей.
