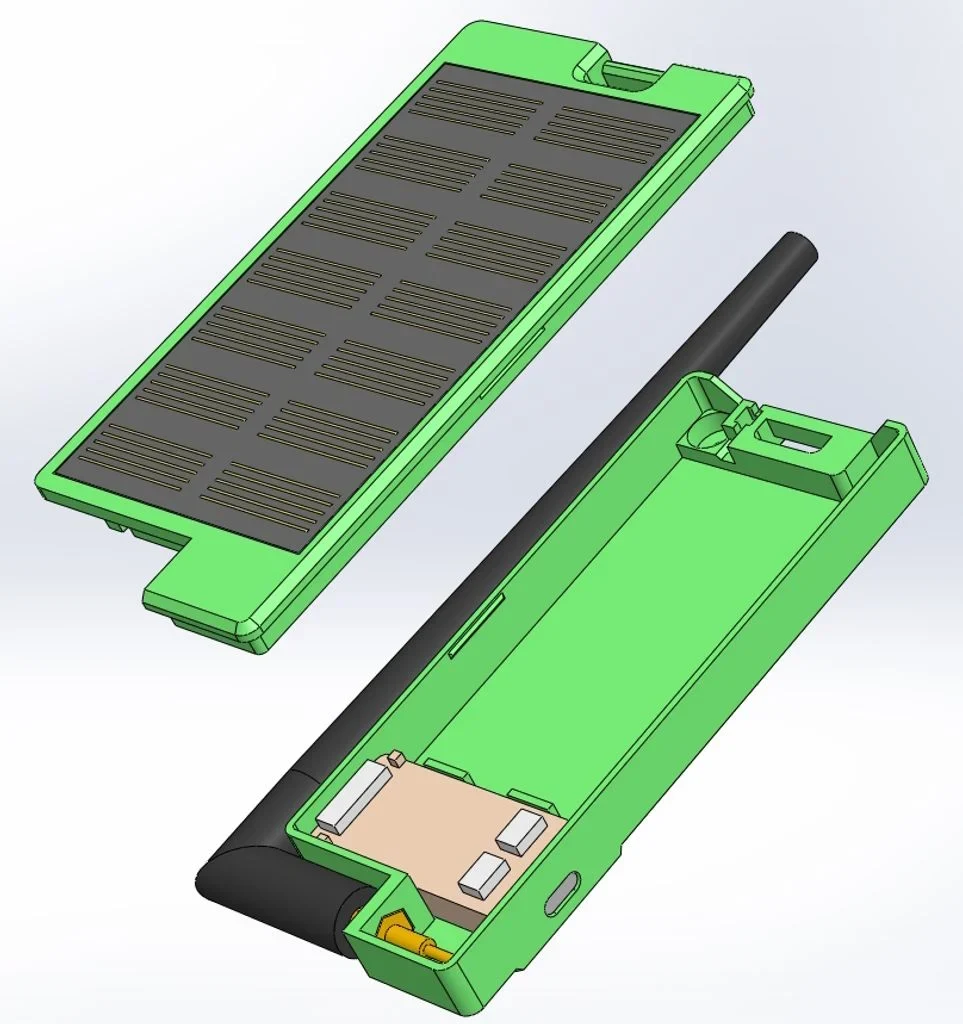

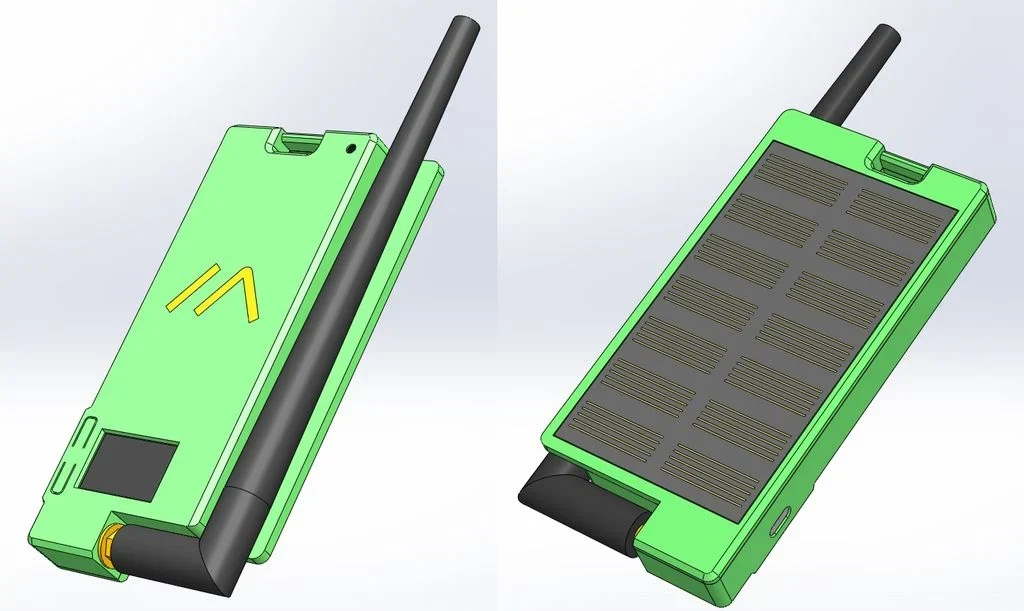

Корпус с солнечной батареей для Heltec T114

Корпус разработан с учетом максимальной мобильности. Хотя Heltec T114 имеет прямой вход для подключения солнечной панели, я не рекомендую использовать его, поскольку встроенный контроллер заряда плохо работает с панелями малой мощности (особенно в пасмурную погоду). Я рекомендую подключать солнечную панель к отдельному контроллеру заряда, чтобы максимально использовать мощность небольшой солнечной панели.

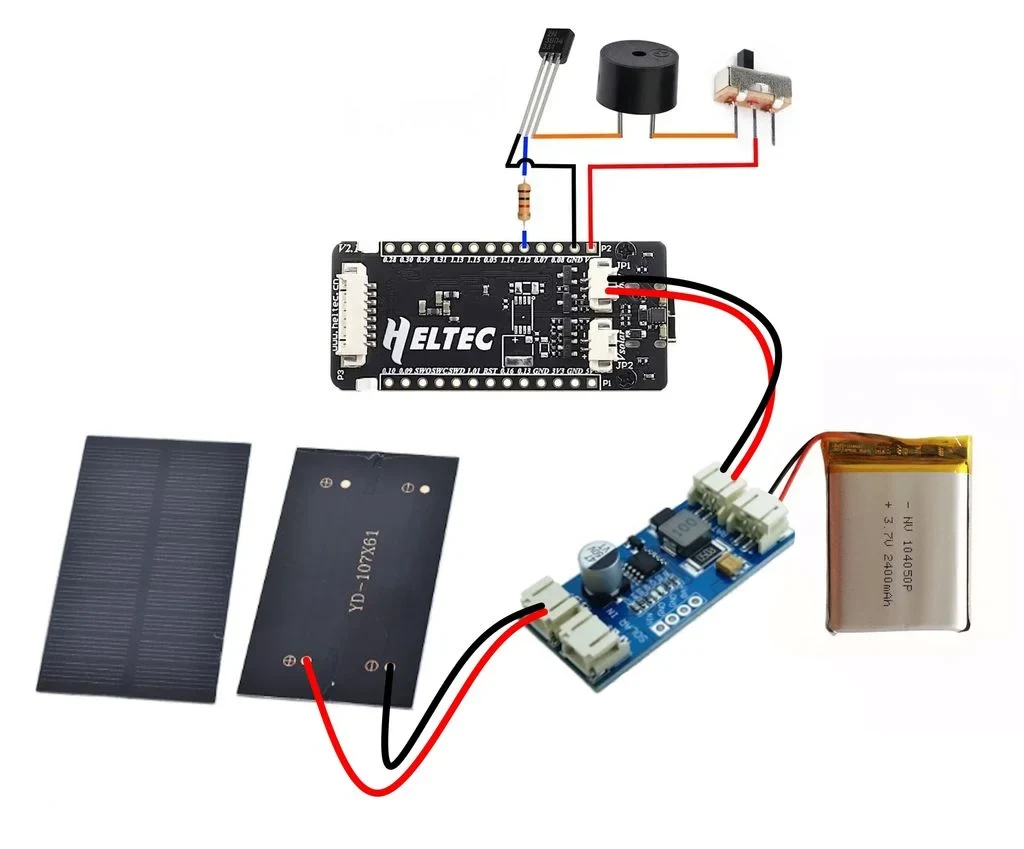

Звуковой сигнализатор можно подключить напрямую через GPIO 1.12 → микровыключатель → (+ пьезосигнализатор -) → GND, но звук будет тихим. Я рекомендую подключить звуковой сигнализатор с помощью транзистора 2N3904 (как показано на схеме). GPIO 1.12 — это вывод № 44 на Meshtastic.

Для сборки устройства вам понадобятся следующие компоненты:

• Heltec T114;
• солнечная панель 107×61 мм;

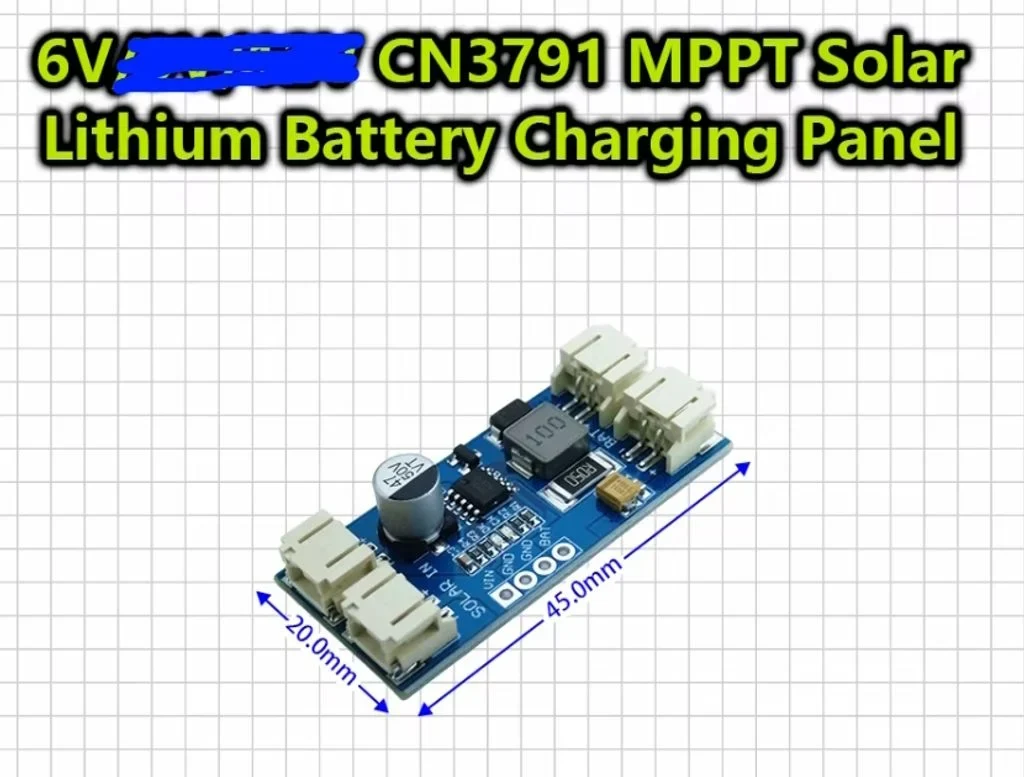

• контроллер заряда TZT CN3791;
• складная поворотная антенна;
• литиевая батарея размером не более 10 × 45 × 60 мм;
• пьезозуммер 0905;
• микровыключатель SS12D00G3 или G4 (для отключения пьезозуммера);
• транзистор 2n3904;
• резистор 1 кОм, 0,25 Вт;
• несколько проводов и немного терпения.
