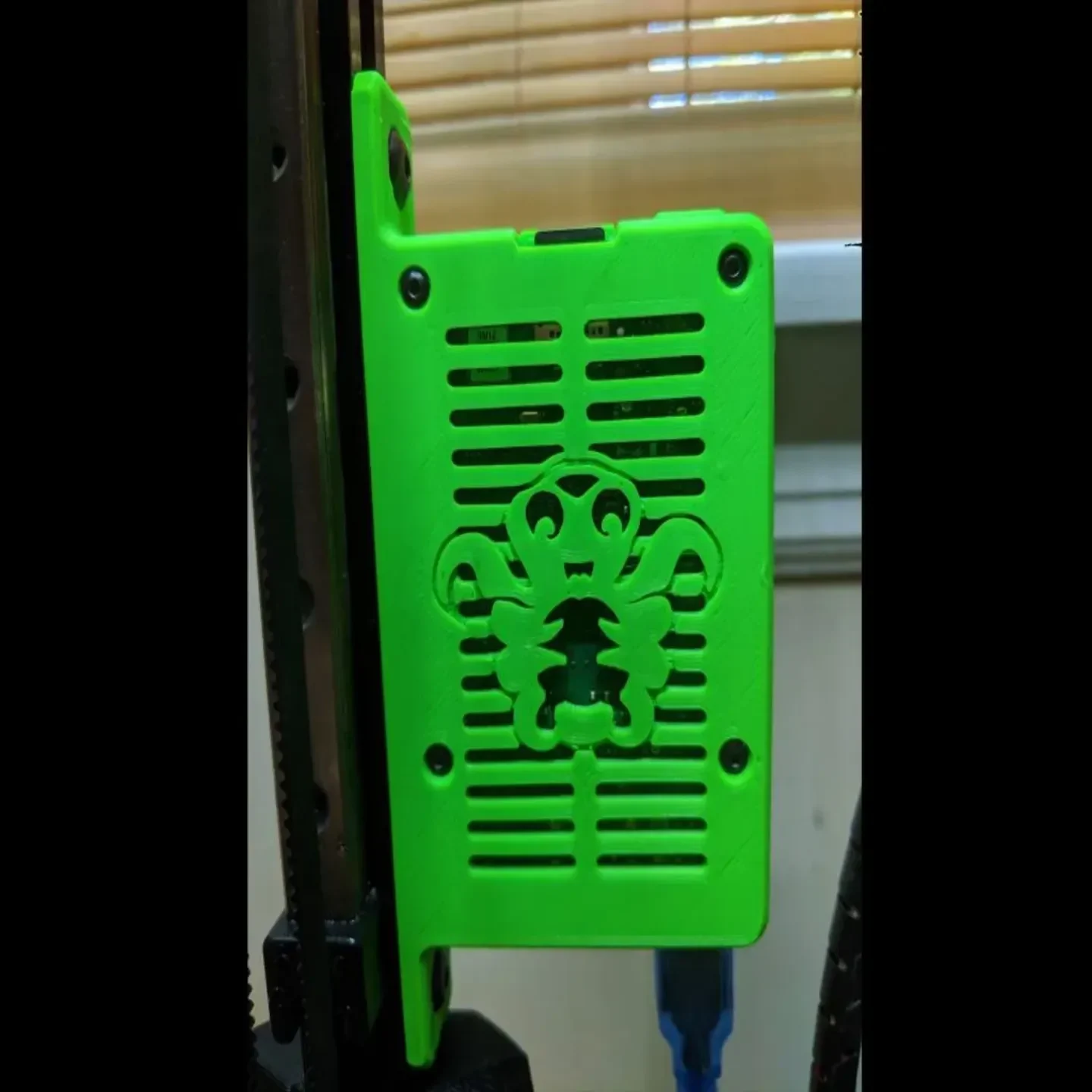

Корпус Octoprint для Raspberry Pi 4B с вентилятором

*Эта версия предназначена для Raspi 4b с вентилятором.

Если вам нужна версия 3b+, ссылка на нее находится здесь.*

Обновление: по запросу пользователя я добавил версию корпуса, в которой используются винты корпуса диаметром 3 мм. Предупреждение: у меня есть два Pi4B, и ни один из них не имеет достаточно больших монтажных отверстий для винтов диаметром 3 мм. Будьте осторожны, чтобы не повредить плату вашего Pi.

Обновление: файлы Case_Rear.stl и Case_Rear_V2.stl были обновлены, чтобы затянуть отверстия в стойках винтов корпуса. Это позволит винтам диаметром 2,5 мм лучше врезаться в пластик.

Обновление: задняя часть корпуса изменена с помощью карманов для гаек M2,5, чтобы обеспечить правильную ориентацию для печати. Кроме того, добавлен задний корпус с гнездами для гаек, который включает в себя заглушку, закрывающую разъем для контактов GPIO.

Обновление: по просьбе секази я добавил задний корпус с карманами под гайки М2,5. Спасибо секази за печать и отзыв.

Обновление: Добавлена ​​версия 2 дела.

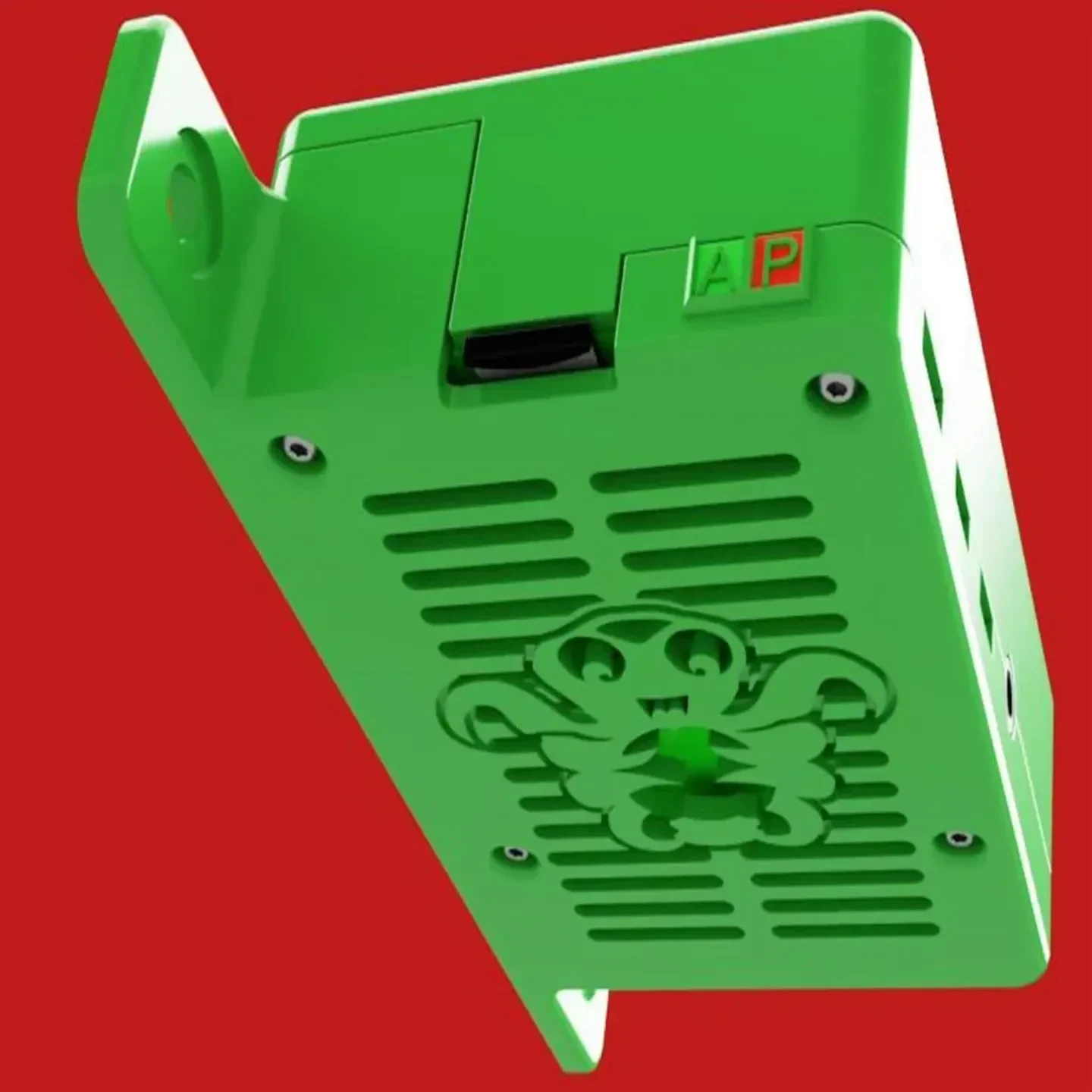

В версии 2 добавлена ​​возможность распечатать прозрачную линзу для просмотра индикатора состояния.

В условиях яркого освещения светодиоды состояния трудно увидеть сквозь полупрозрачный корпус версии 1. Я изменил дизайн корпуса, отделив смотровую линзу от материала корпуса.

Основываясь на том, что я узнал, делая ремикс на Raspberry Pi 3 B Case Bear Upgrade от Licantrop, это дизайн моего корпуса Raspberry Pi 4B с вентилятором с нуля.

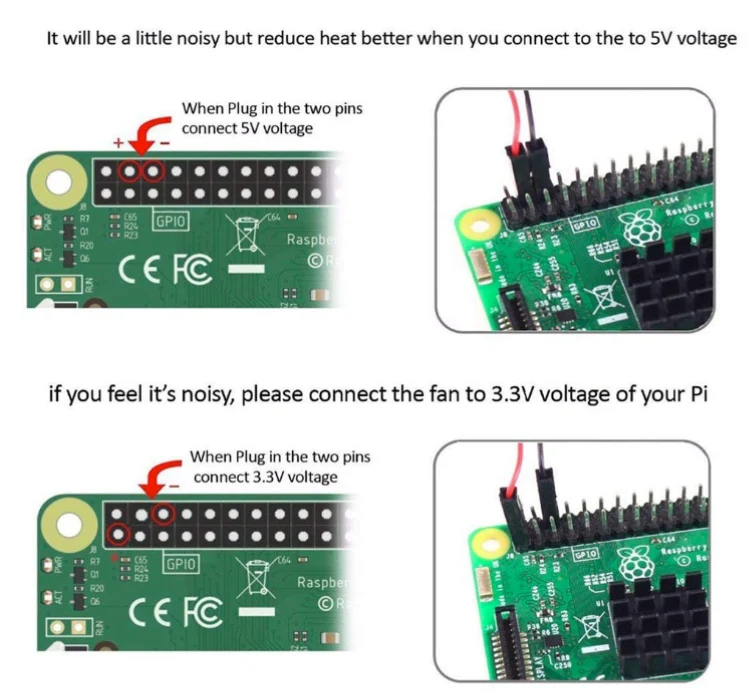

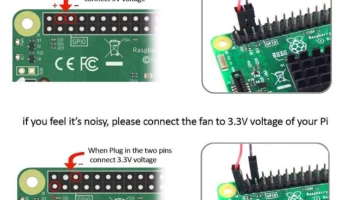

Мой Raspi 4B работал на холостом ходу при температуре около 56 градусов Цельсия, но после установки вентилятора на разъем 3,3 В теперь он работает на холостом ходу при температуре 43 градусов Цельсия. Вентилятор издает тихий вой, почти незаметный, но он есть.

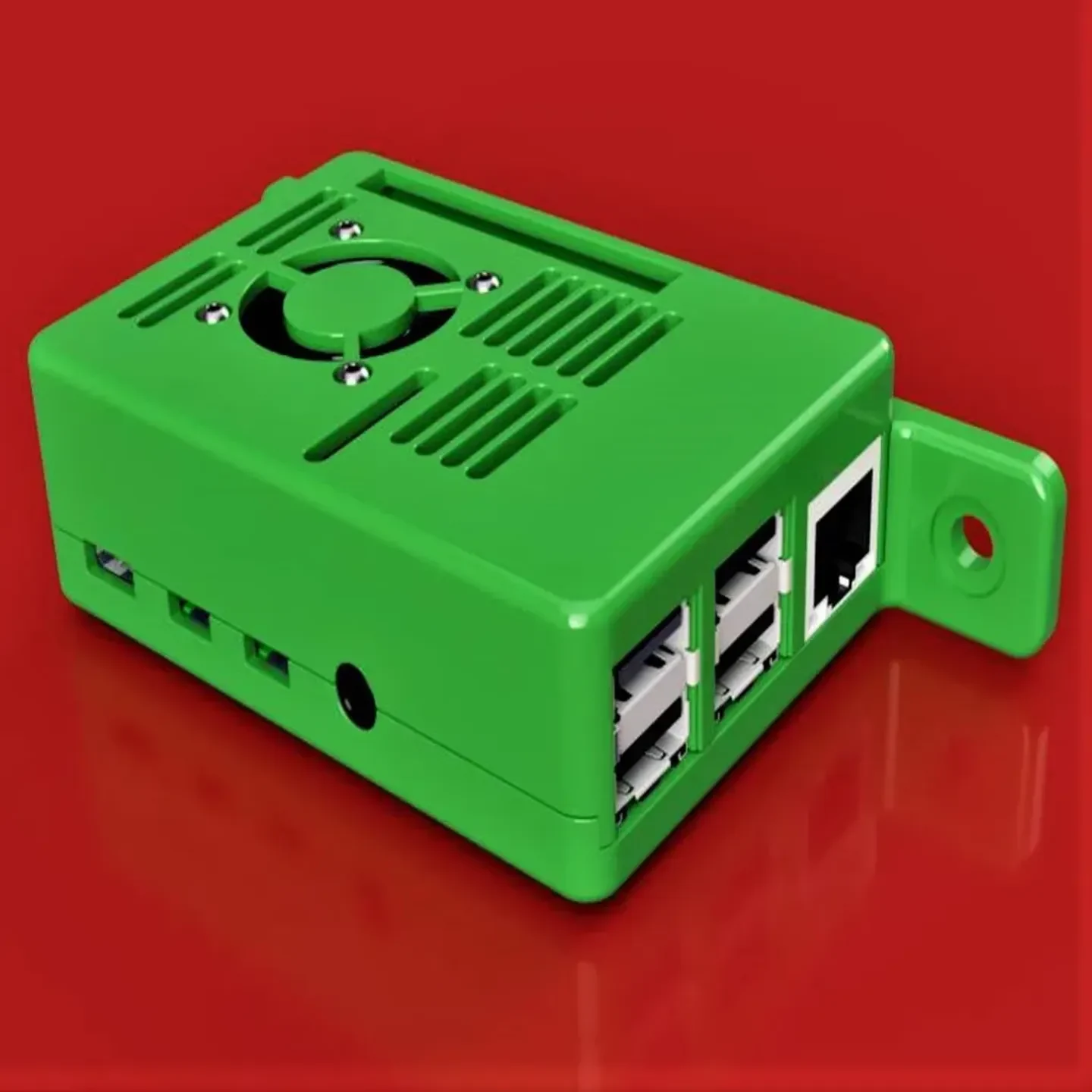

*Чехол с логотипом OctoPrint

Доступ к контактам GPIO
Доступ к разъему ленточного кабеля камеры
Доступ к SD-карте
Доступ к разъему питания MicroUSB
Доступ к порту HDMI
Доступ к композитному видео/аудиоразъему 3,5 мм.
Доступ к порту локальной сети
доступ к USB-порту
Возможность контроля светодиодов состояния через корпус.

Разработан, чтобы соответствовать

Вентилятор 30 х 30 х 7 мм
Комплект винтов М 2,5

*OctoPrint и логотип OctoPrint являются зарегистрированными торговыми марками* October.org

Настройки печати

Принтер:

Гиперкуб Эволюция

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

20%

Нить:

3D Солютех ПЛА

Какой бы цвет вам ни нравился.

Примечания:

УВЕДОМЛЕНИЕ
**Если вы выполняете нарезку с помощью Cura версии 4.8.0, см. следующее.

Я обнаружил ошибку в Cura 4.8.0.

Это приводит к очень длительному времени печати из-за ошибки нарезки.

Я нашел два обходных пути:**

1. Измените ширину линии в Cura 4.8.0 на 0,39 вместо 0,4 по умолчанию. 2. Нарезаем 4.7.1 или 4.9.0 и выше.

Что именно в stl вызывает появление ошибки, мне неизвестно. Я проверил с помощью Meshmixer, модель в порядке. Попробовал повторно экспортировать из F360 в новый файл и столкнулся с той же проблемой. Я открыл отчет об ошибке, но Ultimaker закрыл его как неспособный дублировать.

Корпус предназначен для печати с помощью сопла диаметром 0,4 мм. Область светодиодных индикаторов состояния Front_Case имеет толщину в один периметр. Если на корпусе используется полупрозрачная нить, светодиодные индикаторы будут видны.

Чехол можно печатать с помощью сопла диаметром 0,5 мм, но могут быть некоторые аномалии, которые я не заметил при предварительном просмотре в Cura. Область светодиодного индикатора состояния станет на 0,1 мм толще, что уменьшит прозрачность.

Я обнаружил, что печатать линзу просмотра версии 2 лучше всего с 1 периметром и 100% заполнением. Чтобы раскрасить рельефный текст, я использовал черный магический маркер.

Пост-печать

Сборка

Необходимо удалить встроенный опорный материал для отверстий под винты. Я использовал нож X-Acto, чтобы удалить его, но и сверло тоже подойдет.

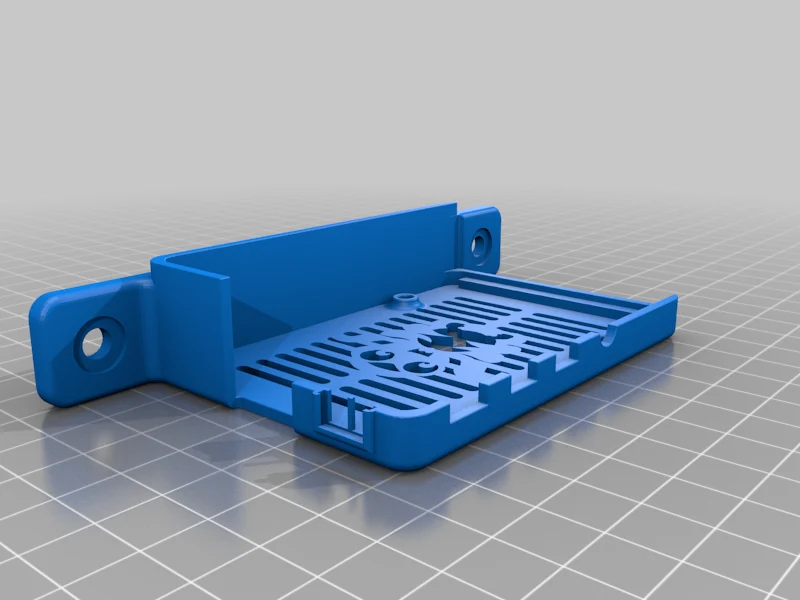

Винты корпуса ввинчиваются либо в стойки заднего корпуса, либо в гайки, в зависимости от напечатанной задней части корпуса.

Необходимое оборудование:

Винты корпуса для самонарезки задней части корпуса.
4 винта M2,5 x 10 мм
Задний корпус с карманом для гаек
4 винта M2,5 x 25 мм
4 шестигранные гайки M2,5
Винты вентилятора
4 винта M2,5 x 12 мм
4 гайки М2,5
Монтажное оборудование
2 винта M5 x 10 мм
