Корпус бита (настраиваемый)

Bit_CASE.SCAD Версия 2.

Это параметрическая модель кейса для бит с поворотной крышкой.

Практически каждый параметр модели можно изменять в разумных пределах.

Модель по умолчанию имеет корпус, вмещающий около 50 стандартных шестигранных винтов размером 1/4 дюйма.
хвостови��и стандартной короткой длины.

Высоту крышки кейса можно регулировать для размещения бит любой высоты.

Петля корпуса хорошо работает на моих тестовых отпечатках, как и блокировка закрытия.
механизм (есть два типа). Однако может быть желательно использовать винт для
поддержите шарнир. В настоящее время отверстия предназначены для винтов с плоским дном диаметром 3 мм, которые
имеют глубину около 8 мм.

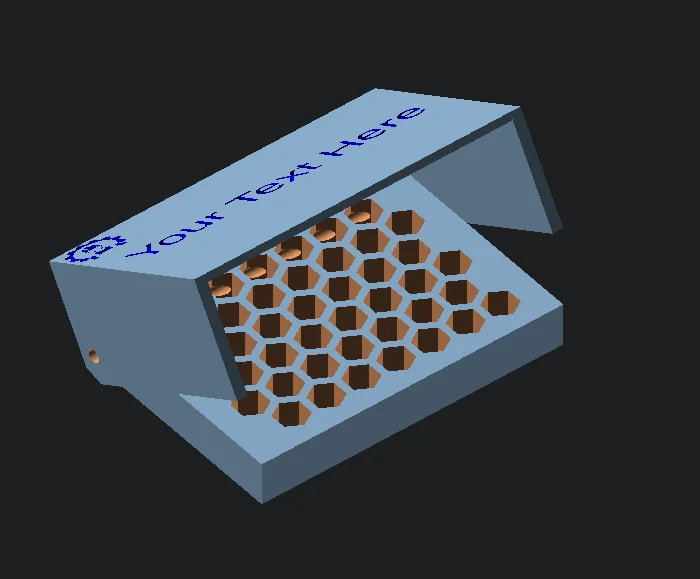

Модель поддерживает одну строку произвольного текста, который может быть выдавлен сверху.
верхней крышки.

Шрифт можно установить, отредактировав код.

Приведено несколько примеров.

Предоставлено 13 изображений, которые также можно нанести на верхнюю обложку.
Эти изображения предоставляются в виде ZIP-файла, который следует развернуть в такой же формат.
каталог как файл .SCAD.

Эти изображения имеют формат *.svg, который не поддерживается OpenScad, поэтому
добавление дополнительных изображений будет проблематичным с точки зрения позиционирования.

Чтобы облегчить позиционирование, включите «Img_Find».

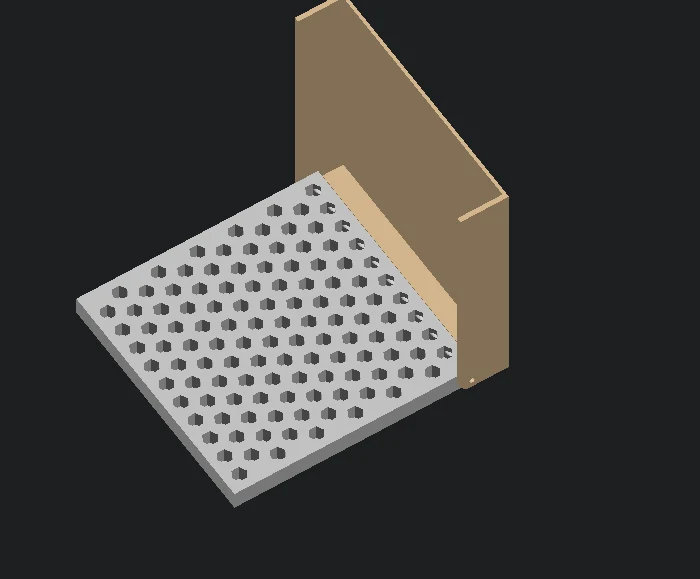

По умолчанию расс��ояние между битами ограничено, но промежуток между битами можно установить.
произвольно.

Это уменьшает количество битов, которые можно поместить в
коробка.

Параметр Gap_EX_Y можно использовать для добавления дополнительного интервала по ширине.
поле, которое не будет изменять интервал в направлении глубины.
