Футляр для наконечников IEM - Parametric

Этот футляр отличается элегантным дизайном, возможностью настройки и удобством печати.
Он без проблем подойдет большинству насадок с отверстием штока 4-7 мм.

Особенности

Задайте количество строк и столбцов (минимальный размер — 3 столбца по 2 строки)

Установите смещение штифтов (это также влияет на радиус углов)

Отрегулируйте размер петли

Отрегулируйте допуск

Настройки печати

Рекомендуемая нить: PETG, но подойдет и любая другая.

В этом случае не требуются специальные настройки печати или опоры, но есть некоторые рекомендации.

3 периметра

Единый периметр верхнего и нижнего слоя

Сначала внешний периметр

Угол заполнения 0° или 90°

Сумма заполнения 0% — 20%

Поначалу шарнир может немного заедать. Просто попробуйте аккуратно высвободить его.
Если вы сомневаетесь, распечатайте самую маленькую коробку в качестве теста.

Прилагаемые примеры подходят для большинства принтеров, включая Mini.

Примечания

Если вам просто нужна коробка, отключите привязки на временной шкале (это две функции).

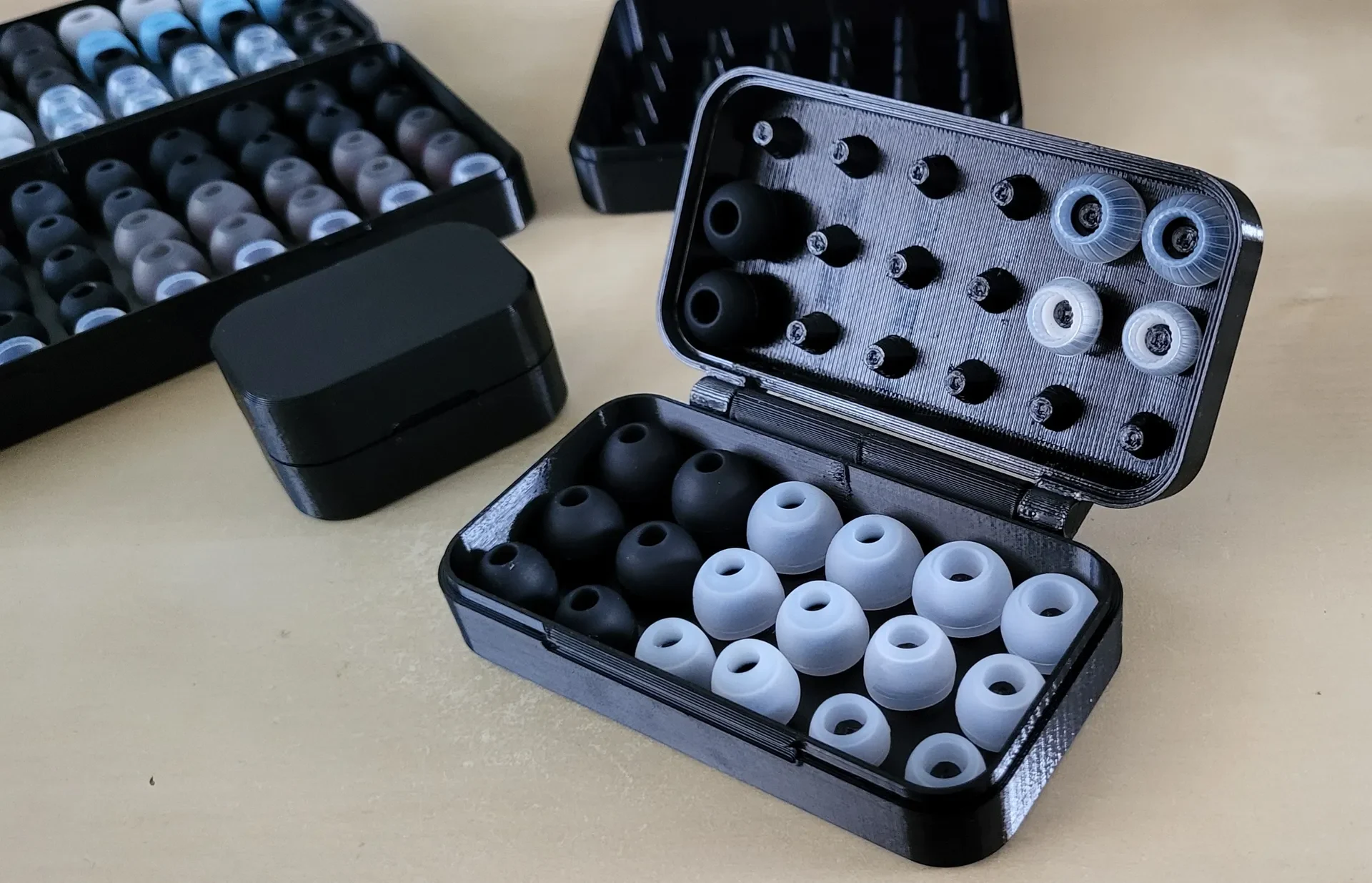

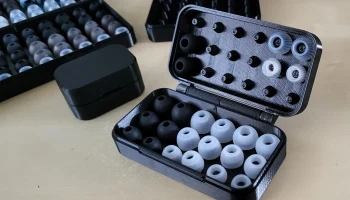

На фото несколько прототипов. Второе фото — финальная модель.

Журнал изменений

v1.1 — Некоторые небольшие изменения
v1.2 — Новый дизайн колышка. Насадки с очень маленьким отверстием стержня, возможно, будет сложнее надеть.
v1.3 — исправлена небольшая ошибка при изменении интервала (изменено расстояние на -cols * ( space / 2 ) на Плоскость1)
