Meshtastic Heltec V3 "AMade 2"

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

ОБНОВЛЕНИЕ:05.06.2024

Поскольку встроенная схема зарядки Heltec работает очень медленно, я добавил свою собственную внешнюю, которая заряжает внутреннюю батарею с максимальной мощностью 15 Вт! по сравнению с примерно 3 Вт изначально у Heltec xD Да, это в 5 раз быстрее, и не беспокойтесь, липо-батарея с легкостью выдержит это!!!

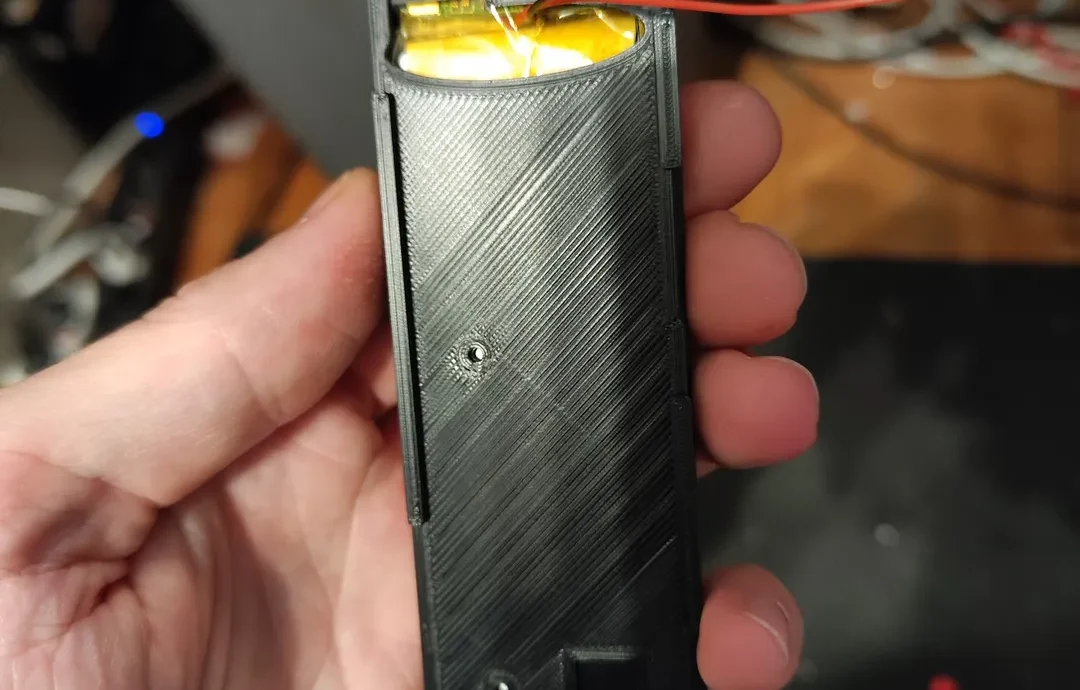

Я разработал надстройку, в которой вам нужно только перепечатать крышку аккумуляторного отсека, поскольку в ней есть отверстие для кабелей и немного опущенный зажим для ремня, чтобы освободить место для надстройки быстрой зарядки. Вам необходимо припаять два провода (плюс и минус) к существующим контактам BMS (P+ P-) и вывести их за боковую часть батарейного отсека, чтобы можно было провести их через вырез в перепечатанной крышке. (проверьте фотографии)

Вам нужно приклеить держатель печатной платы к задней части крышки и вставить плату зарядки сбоку (ссылка на схему заряд��и ниже), затем укоротить два провода и припаять их к контактам на задней стороне. Теперь ГОТОВО, просто закрепите крышку и все, готово, можно заряжать AMade2 в 5 раз быстрее, чем раньше! :D

В верхней части есть небольшое отверстие, закрывающее плату зарядки. Используйте короткий кусок прозрачной нити и вставьте его, чтобы вы могли видеть красный или синий свет, когда зарядка завершена.

__________________________________

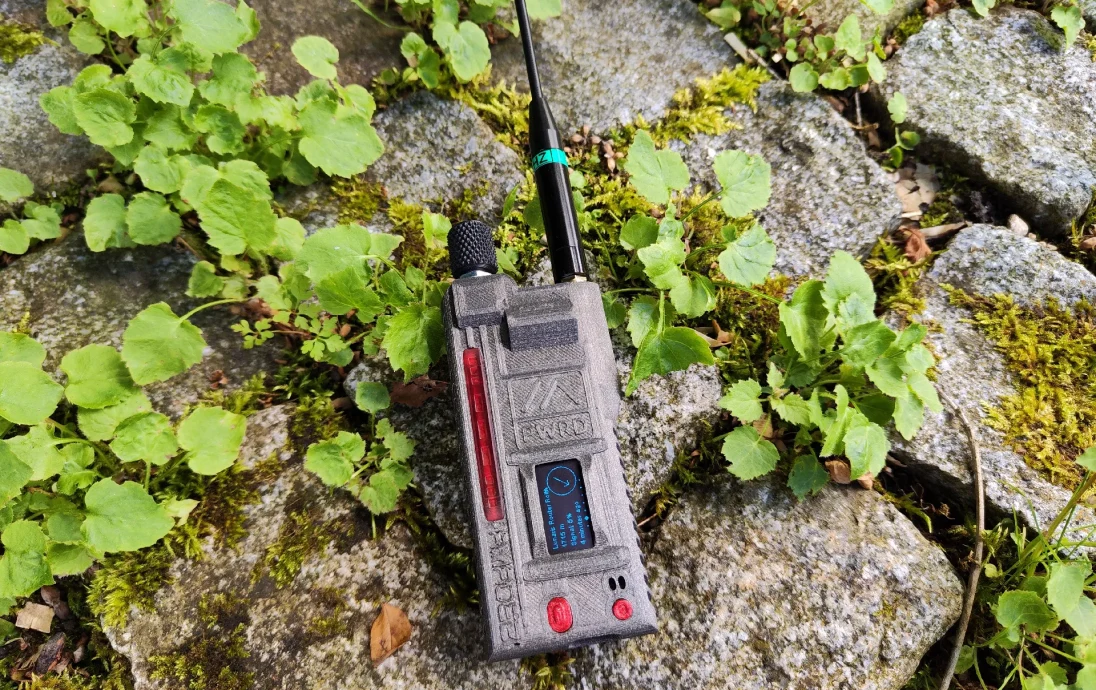

Добавляя мой последний дизайн, взятый из AMade1, более тонкий, но более толстый подход, вмещающий еще больше функций внутри, на этот раз я также включил светодиод уведомлений, подключенный к большой световой панели, напечатанной из смолы.

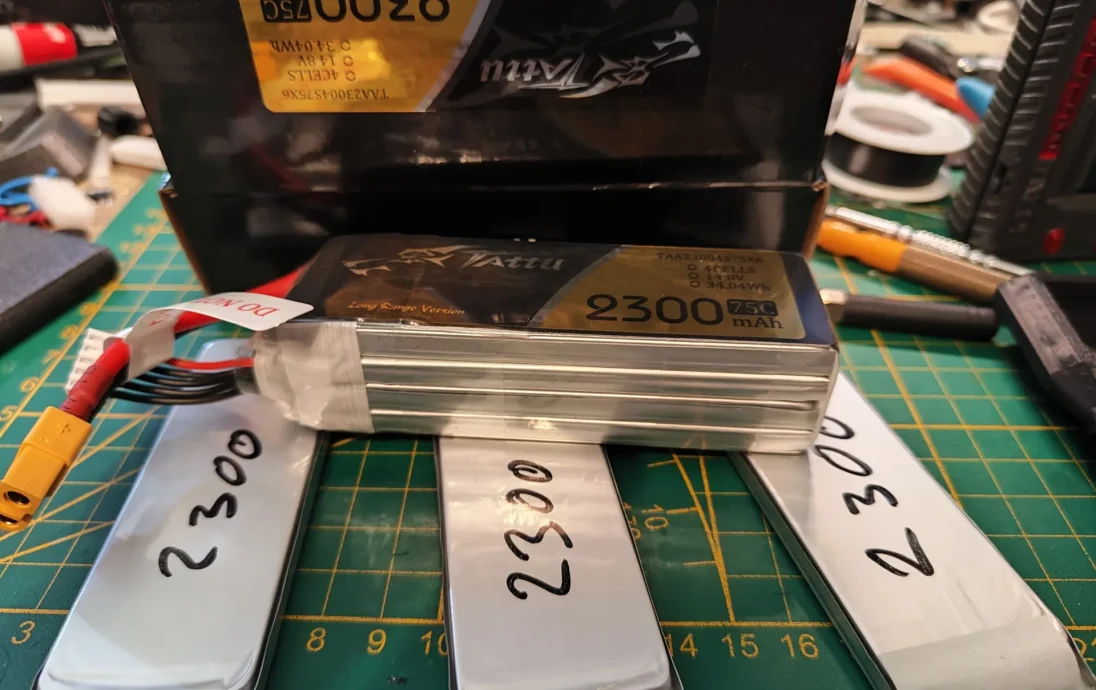

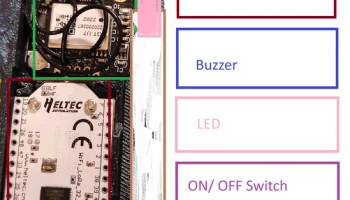

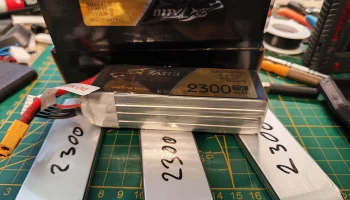

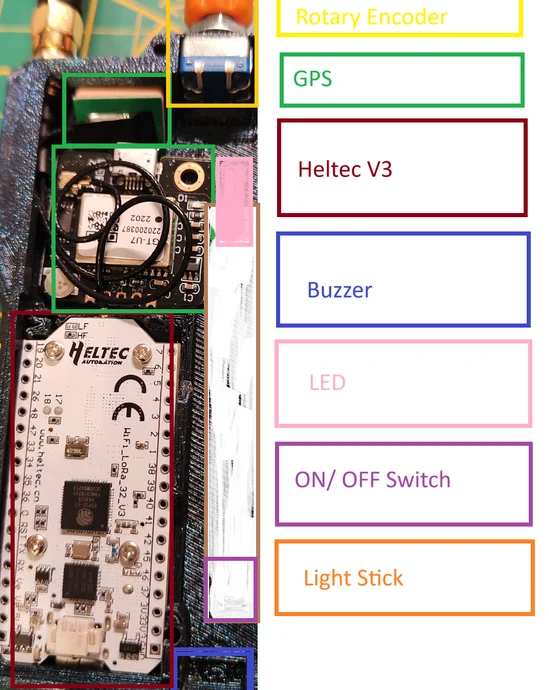

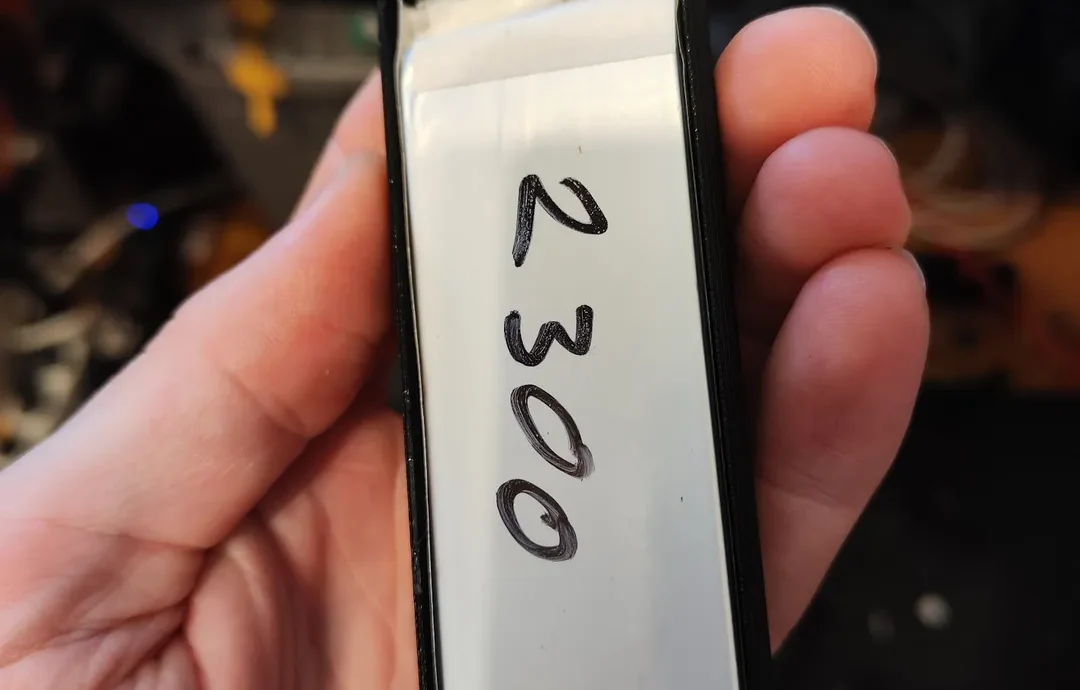

Функция GPS Amade2 (вы можете включать и выключать ее с помощью программного обеспечения), зуммер, поворотный энкодер для готовых сообщений, аккумулятор емкостью до 2300 мАч, быстрая зарядка 15 Вт, выключатель питания, уже упомянутая светодиодная панель уведомлений и металлический зажим для ремня — все это аккуратно упаковано в неб��льшой, компактный, но прочный футляр.

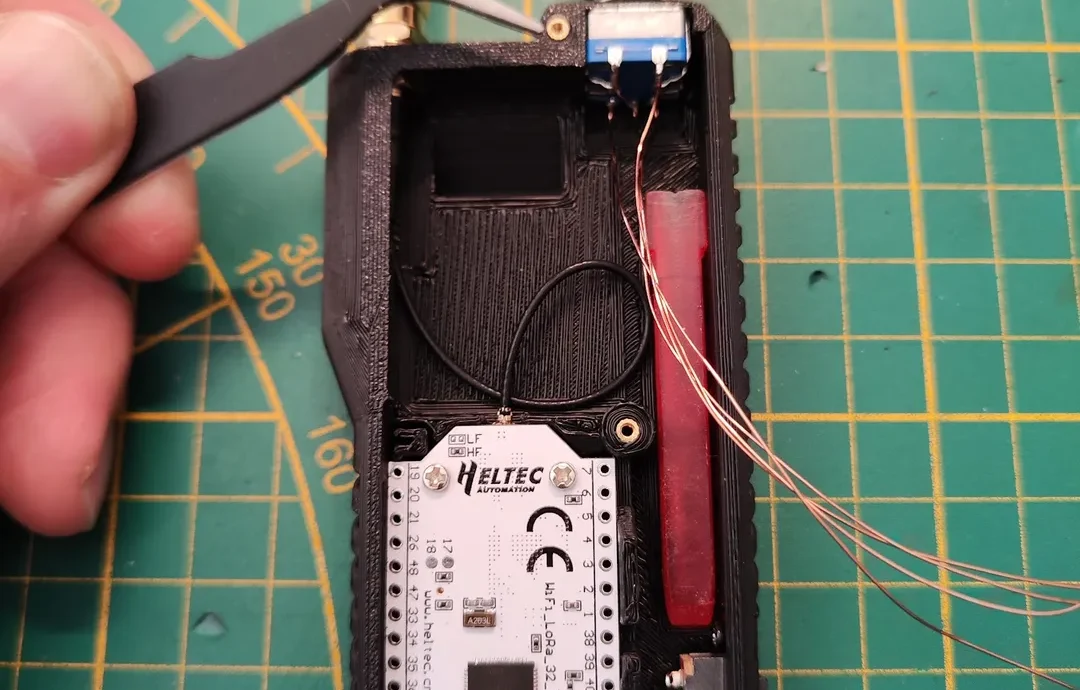

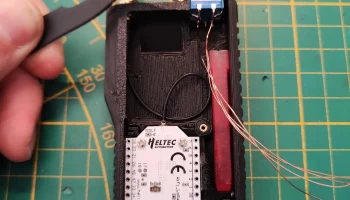

Световой стержень можно распечатать с помощью обычного FDM-принтера и полупрозрачной нити. Конечно, лучше всего будет напечатана полупрозрачная смола, поскольку свет проходит через нее намного лучше и видимее. Используйте резистор сопротивлением 150 Ом для светодиода, чтобы отключить его от одного из контактов Heltec GPIO.

Вещи, которые вам понадобятся для этой сборки:

GPS-модуль:

GT-U7 GPS модуль навигационного спутникового позиционирования, совместимый NEO-6M 51 микрокомпьютер STM32 для Arduino (aliexpress.com)

Зуммер 3 Вольта 8,5х8,5х3мм

10 шт. smd Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини активный пассивный пьезо-летний комплект Lautsprecher elektronisches — Алиэкспресс

Металлический зажим для ремня с заклепками:

Кобура Meetee 56x25 мм Doppel Löcher Metall Feder Gürtel Зажим для каминной полки Verschluss Schnallen Zubehör mit 8 мм Kappe Bolzen Schrauben (aliexpress.com)

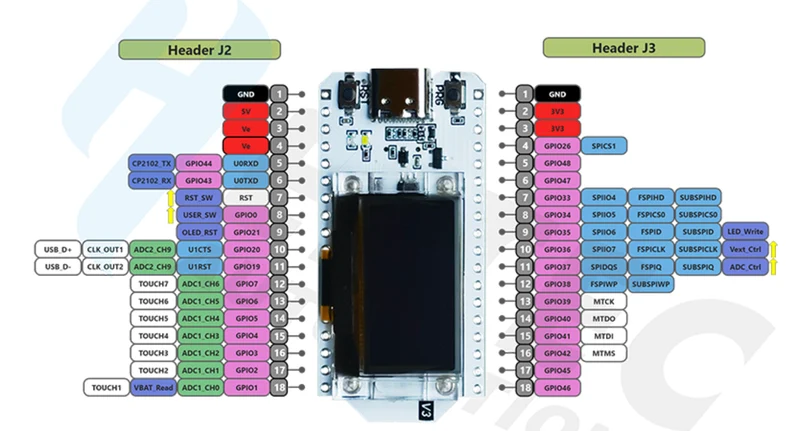

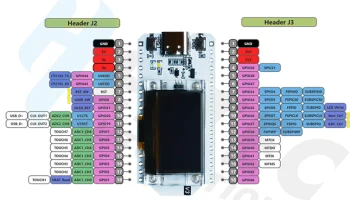

Плата разработки Heltec V3 Lora:

APKLVSR LoRa ESP32 Entwicklungsplatine, плата LoRa V3 с OLED-дисплеем и антенной USB C, двухъядерная плата IOT, 240 МГц, модуль Bluetooth WiFi SX-1262, 863, 928 МГц для Arduino: Amazon.de: Computer & Zubehör

Светодиод RGB: (выберите КРАСНЫЙ, СИНИЙ или ЗЕЛЕНЫЙ и испо��ьзуйте соответствующие провода)

50 шт., 5 мм светодиодный светильник RGB rot/grün/blau Gemeinsame Kathode/Anode Vier füße, прозрачный светодиодный светильник Farbe licht, 5 мм (aliexpress.com)

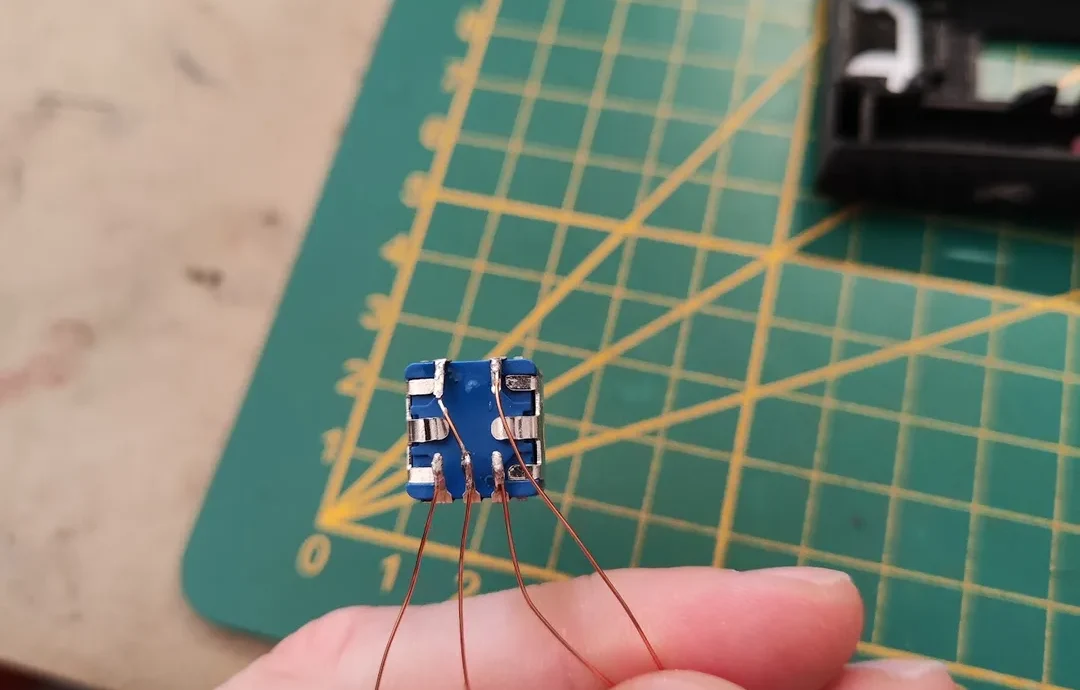

Поворотный энкодер:

PENGLIN, 10 шт., 20 мм, 5 контактов, 360-Grad-Drehgeber-Codeschalter Digitales потенциометр с Druckknopf и Orangefarbener Knopfkappe DIY-Kit для Arduino Raspberry Pi: Amazon.de: Gewerbe, Industrie & Wissenschaft

Выключатель питания:

10/20 штуцера 50 В 0,5 EINE SS12F15 Mini Größe Schwarz SPDT Rutsche Schalter für DIY Power Elektronische Projecte g6 1P2T Kippschalter Griff 6 мм — Алиэкспресс

Вставки плавильные латунные резьбовые: М1,6, 5-6мм (НД2,5мм)50шт.
