Держатель антенн LoRa / LoRaWAN / Meshtastic - 868/915 МГц

LoRa / LoRaWAN / Meshtastic Antenna Holder

Простой и надежный держатель для 3D-печати, предназначенный для распространенных внешних штыревых антенн, используемых в LoRa, LoRaWAN, Meshtastic и других проектах Интернета вещей с частотой ниже ГГц.

Первоначально я спроектировал держатель на основе общедоступной всенаправленной антенны LoRa 868 МГц / 915 МГц, 5 дБи, которая обычно поставляется с соединительным кабелем SMA/U.FL и используется с платами разработки Meshtastic и LoRa.

Держатель обеспечивает механическую поддержку антенны, оставляя антенну и кабель легко доступными.

Типичные применения

Узлы LoRa и LoRaWAN

Мештастические устройства

Шлюзы Интернета вещей и устройства телем��трии

ESP32 LoRa проекты

Платы Heltec LoRa

Проекты RAKwireless/WisBlock

Модули Seeed Studio LoRa

Сенсорные узлы своими руками

Экспериментальные корпуса ВЧ и телеметрии

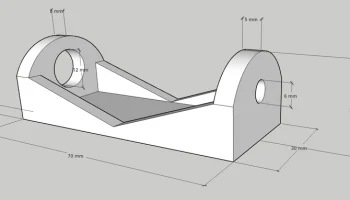

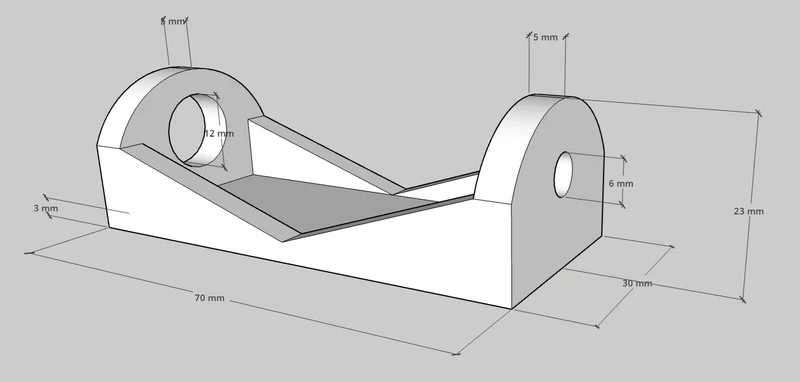

Размеры

Приблизительные габаритные размеры:

Длина: 70 мм

Ширина: 30 мм

Высота: 23 мм

Отверстие основной антенны: Ø12 мм

Меньшее отверстие: Ø6 мм

Типичная толщина стенки: 3-5 мм.

Модель была разработана на основе антенны, указанной в описании/справочных фотографиях.

⚠ Перед печатью проверьте размеры вашей антенны.

Многие визуально идентичные антенны LoRa продаются разными производителями, и их механические размеры могут незначительно отличаться.

Печать

Модель намеренно проста и ее можно будет легко распечатать практически на любом FDM-принтере.

Рекомендуемые настройки

Материал: рекомендуется PETG.

PLA: подходит для использования внутри помещ��ний.

ASA/ABS: рекомендуется для наружной установки или установки при высоких температурах.

Высота слоя: 0,20 мм.

Периметры: 3-4

Заполнение: 20-30%

Поддерживает: обычно не требуется

Поля: в большинстве случаев не требуются.

Для наружных установок Интернета вещей я рекомендую PETG или ASA, а не PLA.

Ориентация

Распечатайте держатель с плоской нижней поверхностью непосредственно на печатной платформе.

Это обеспечивает:

хорошая точность размеров,

высокая механическая прочность,

простая печать,

минимальный вспомогательный материал или его отсутствие.

Совместимость

Разработан для обычных цилиндрических антенн LoRa/Meshtastic, продаваемых как:

Антенна LoRa 868 МГц/915 МГц, 5 дБи, всенаправленная, кабель SMA/U.FL

Типичные области применения включают радиостанции Meshtastic и устройства IoT LoRa/LoRaWAN.

Поскольку эти антенны доступны от многих производителей, перед печатью проверьте важные размеры, особенно отверстия Ø12 мм и Ø6 мм.

Примечания к проектированию

В держателе используется компактная усиленная геометрия с приподнятыми концевыми опорами и боковыми ребрами.

Целью было создать деталь, которая:

простой,

механически прочный,

быстрая печать,

легко интегрироваться в пользовательские установки IoT,

и можно использовать без дополнительного сложного оборудования.

Не стесняйтесь комбинировать модели для разных диаметров антенн, способов монтажа или геометрии корпуса.

Аппаратное обеспечение

Для самого базового держателя не требуется никакого специального оборудования.

В зависимости от вашей установки держатель можно прикрепить к корпусу, монтажной пластине или специальному держателю, используя предпочитаемый вами метод крепления.

Эталонная антенна

Первоначальная конструкция была основана на общедоступной антенне LoRa/Meshtastic 868/915 МГц, 5 дБи.

Условия поиска совместимых антенн:

Антенна LoRa 868 МГц 915 МГц 5 дБи SMA U.FL Meshtastic IoT

Всегда сравнивайте механические размеры перед печатью.
