Комнатный корпус XIAO ESP32S3 и Wio-SX1262 MeshCore

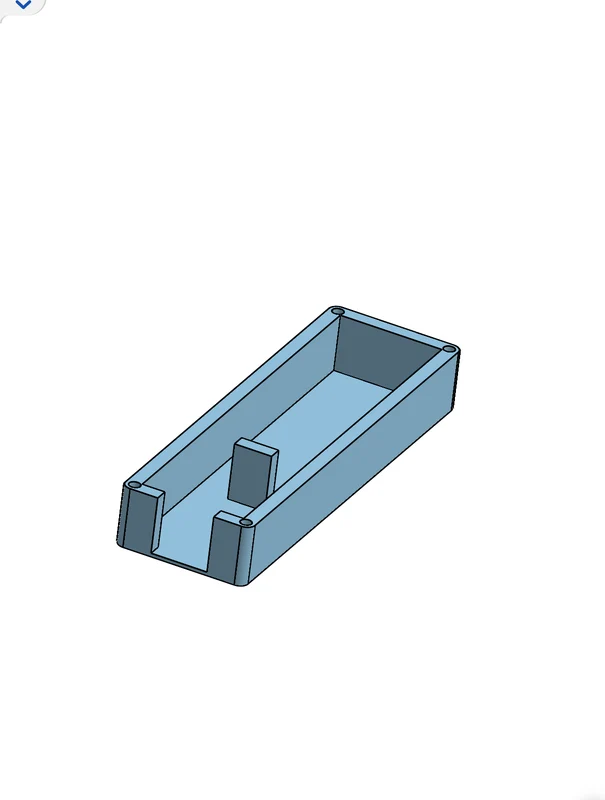

XIAO ESP32S3 и Wio-SX1262 Комнатный футляр. Создан для использования со стандартными антеннами. Не предназначен для использования на открытом воздухе. Создан как серверный шкаф MeshCore и должен располагаться рядом с внешним ретранслятором, потому что штатные антенны — дерьмо. Документ САПР можно найти здесь. Ссылку на использованные компоненты можно найти здесь.
Инструкции:

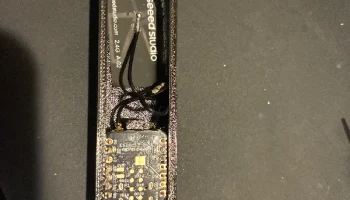

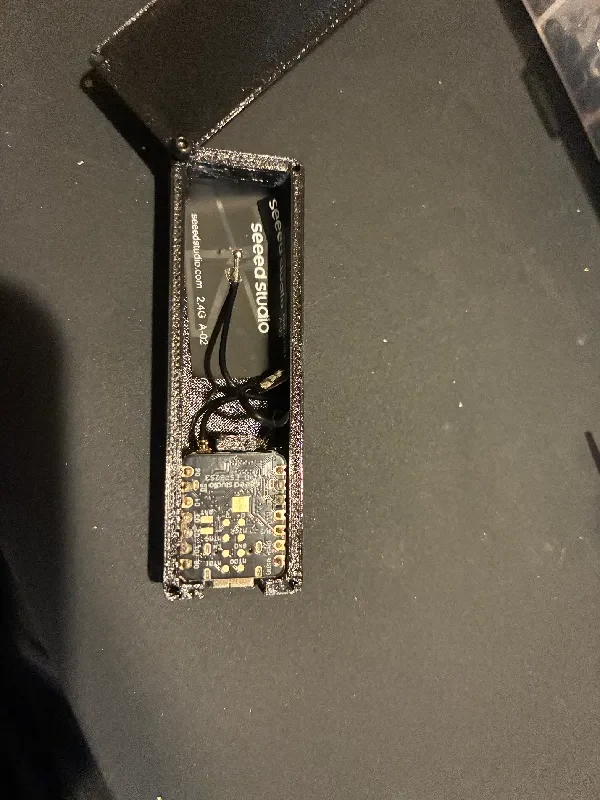

Установите антенны на разъемы. Большая антенна идет на esp32, маленькая на магнитолу. Отрезаем контакты на модуле esp32. Снимите клейкую крышку. Соедините два компонента. Вставьте компоненты в корпус. Снимите клейкую крышку с одной антенны и положите ее снизу. Снимите клейкую крышку с другой антенны и установите ее сбоку. Верхняя панель крепится 4 винтами M2x12. Никакие болты не нужны. Поскольку крышка и контейнер расширяются и думают с разной скоростью, крышка, скорее всего, будет иметь дугу, когда она будет на месте. Я исправил это, обернув среднюю часть упаковочной лентой.
