Корпус Darktec Meshcore/Meshtastic

Меня всегда раздражала медленная зарядка стандартных коммерческих узлов. Я собирался собрать свою собственную версию, когда наткнулся на проект Darktec — полный клон Faketec, но с блэкджеком и… сами знаете чем)) Более подробную информацию об этом проекте можно найти здесь: https://beeline09.github.io/darktec/ — это мой сайт, сборщик прошивок Darktec Meshcore (разветвление из ветки South_edition). Главным преимуществом этой платы является быстрая зарядка и поддержка любого химического состава аккумуляторов. Помимо базовой поддержки RA-62, он также поддерживает модули e22 900m30s и 900m33s. В целом с помощью этой прошивки я могу реализовать всё, что хотел:

Поддержка более мощных модулей

Дисплей

Зуммер

Вибрация (пока работает только в Meshtastic)

Быстрая зарядка

Поддержка входа постоянного тока 5-28В (удобно для повторителя)

Поддержка входа солнечной панели до 7-30В (удобно для репитера)

Поддержка любого химического состава батарей (настраивается с помощью резисторов на плате)

Чип INA3221 на плат�� с контролем напряжения и тока солнечной панели, постоянного тока (в сочетании с Type-C) и аккумулятора.

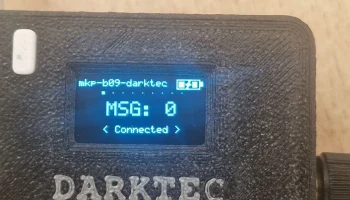

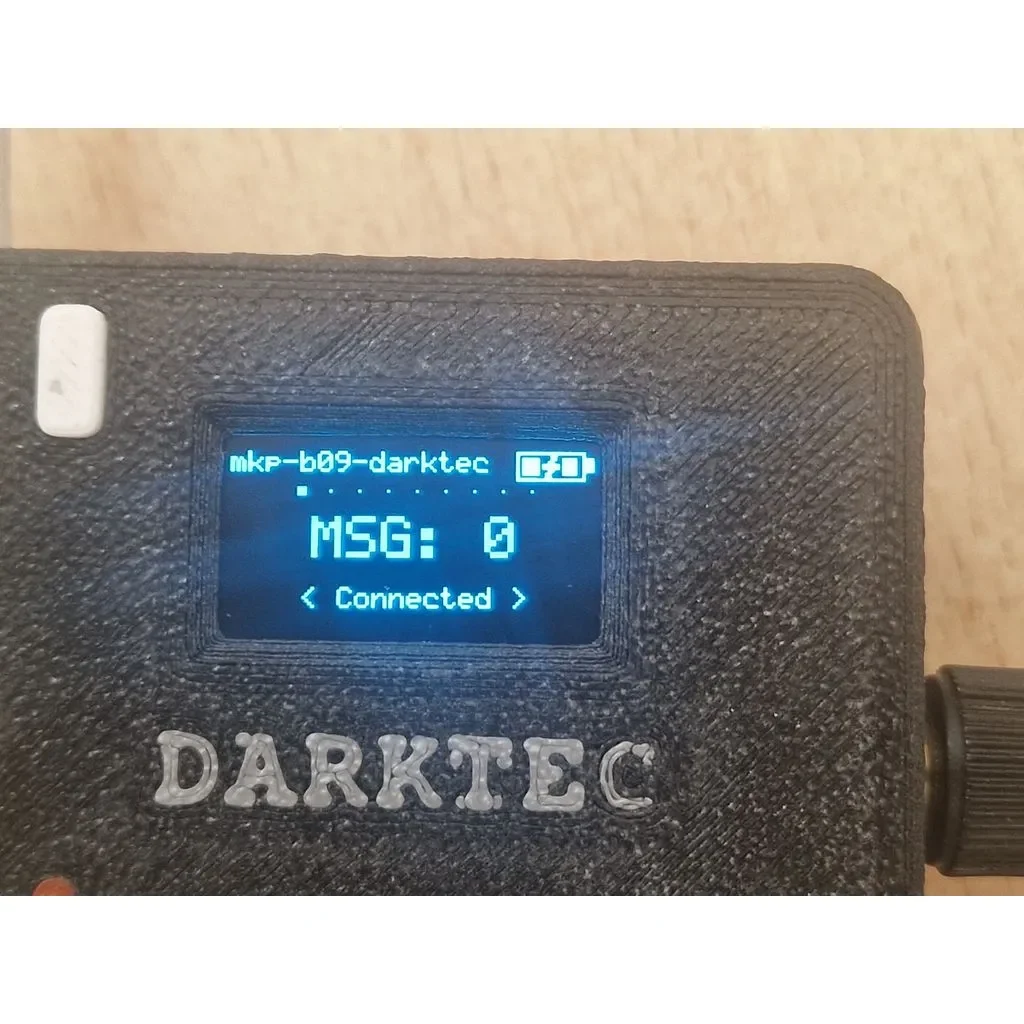

У платы Darktec есть недостаток. Поскольку аккумулятор заряжается без участия nice!nano, светодиодного индикатора зарядки нет. Также нет светодиода активности LORA. Все это я исправил и улучшил в своей прошивке — форке ветки «south_edition» Роговогора. Т��перь при подключении зарядного устройства всегда горит дисплей и над аккумулятором появляется значок молнии. Я также реализовал индикатор активности LORA, отобразив точку размером 2x2 пикселя в левом нижнем углу, чтобы она не закрывала содержимое.

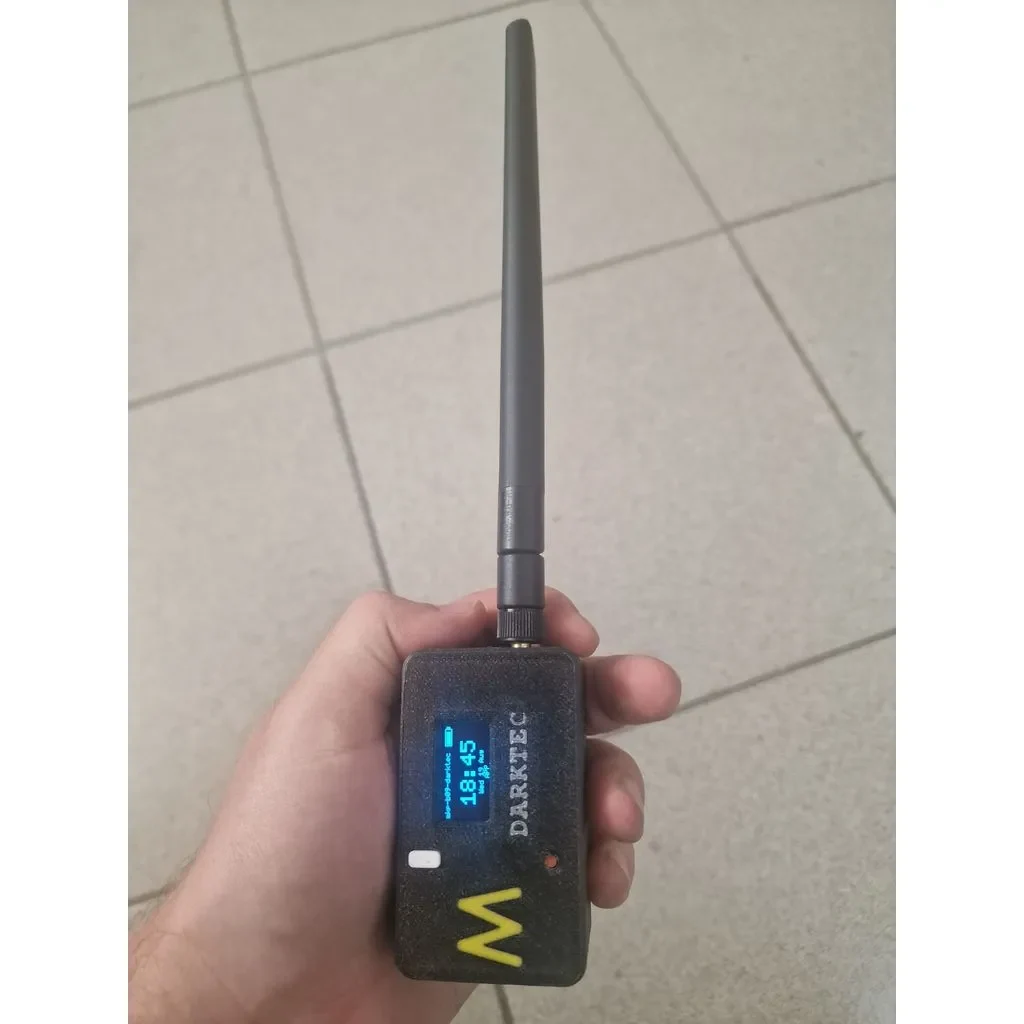

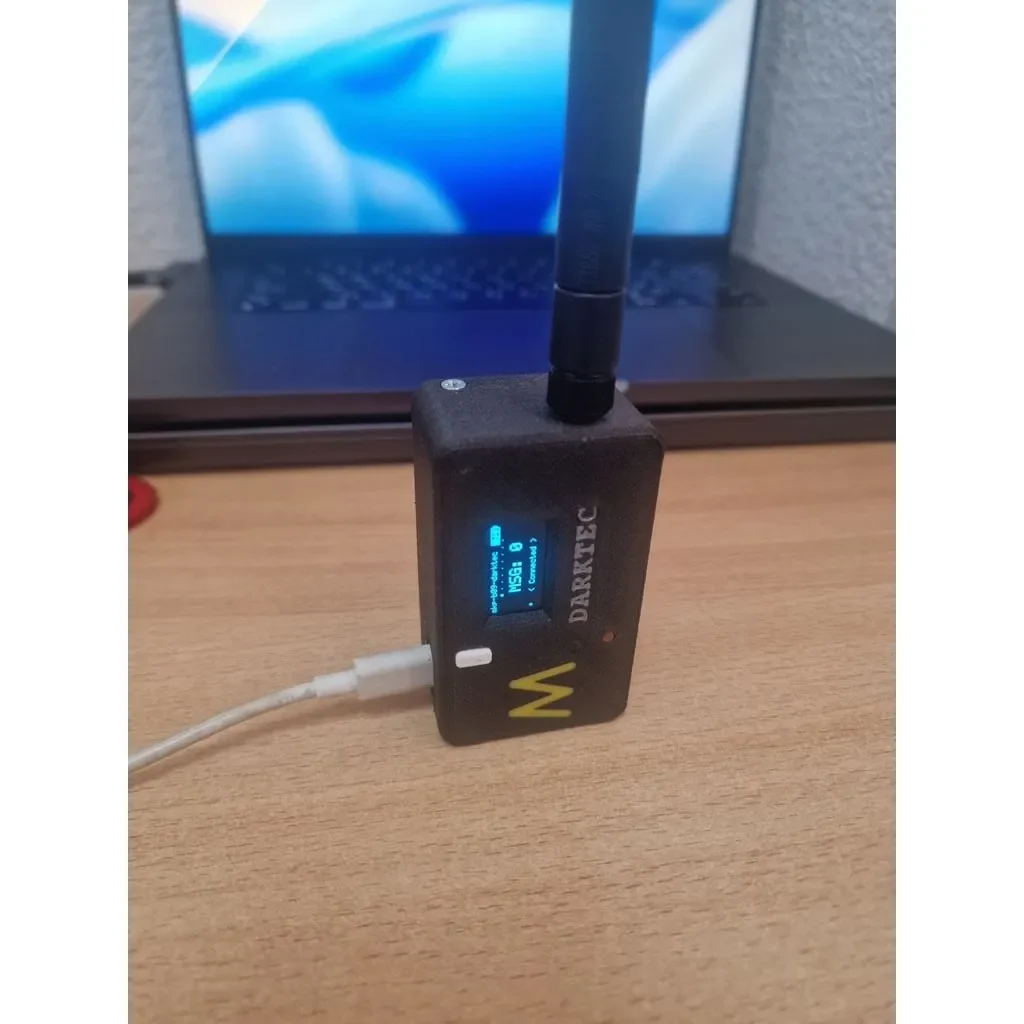

После всего этого мне захотелось разработать максимально компактный корпус для этой платы, и начались дни тестирования… Теперь я готов поделиться своими выводами с сообществом.

С��ма процедура сборки не отличается особой сложностью, но требует строгой последовательности и внимательности:

Изолируйте металлическую пластину модуля LORA чем-то вроде клейкой ленты, чтобы избежать контакта с дисплеем.

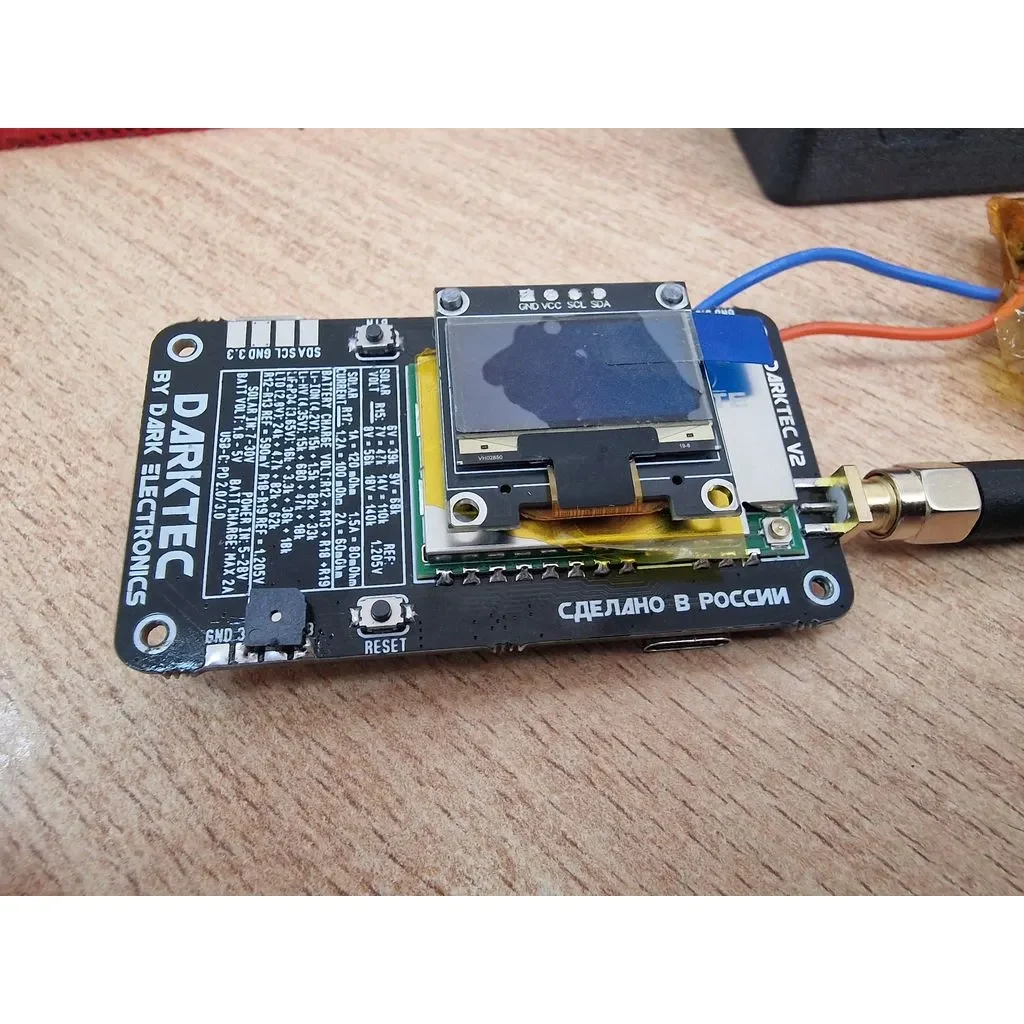

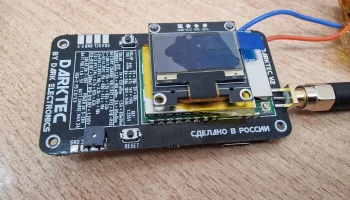

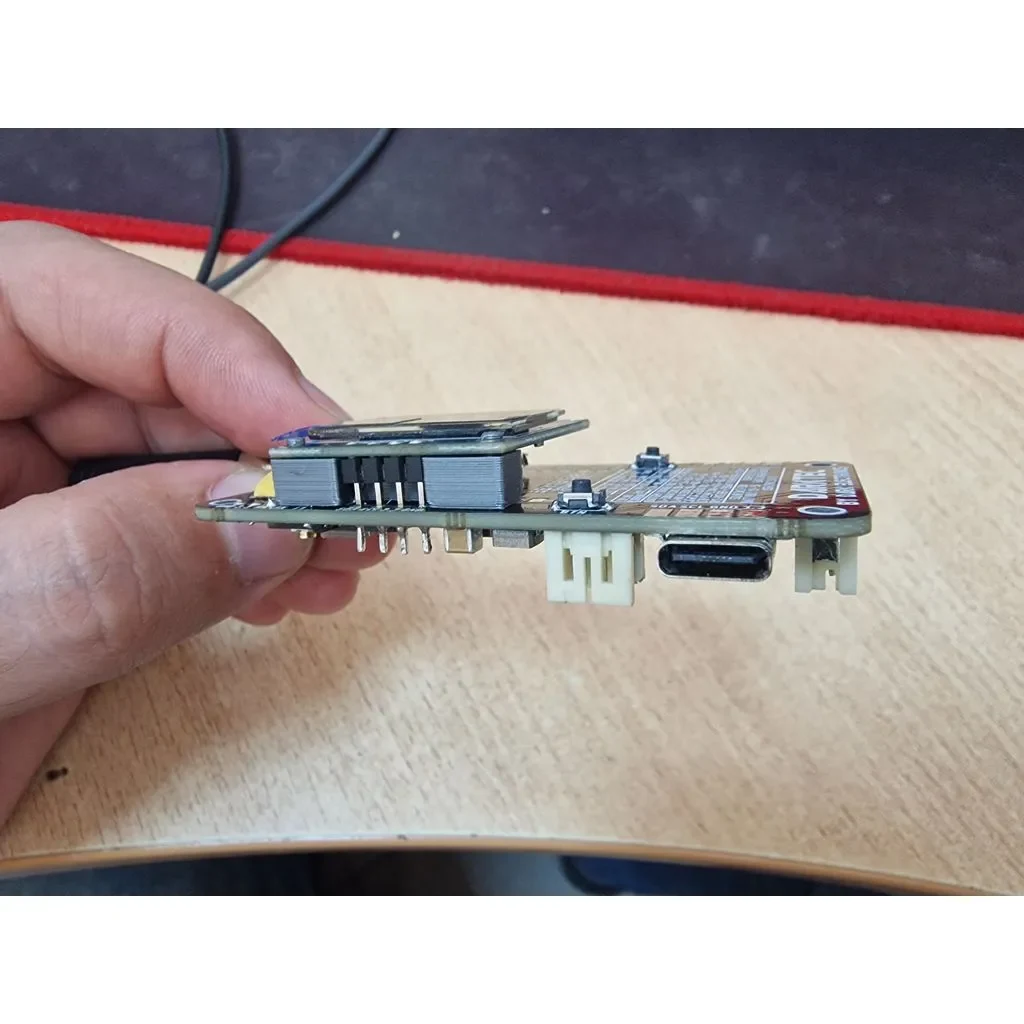

Установите подставку-подставку на дисплей, затем вставьте гребенку дисплея в отверстия, прижмите ее и начните паять, чтобы убедиться в отсутствии зазора между дисплеем, его подложкой и основной платой. Это поможет правильно расположить дисплей во время сборки.

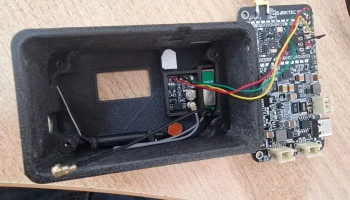

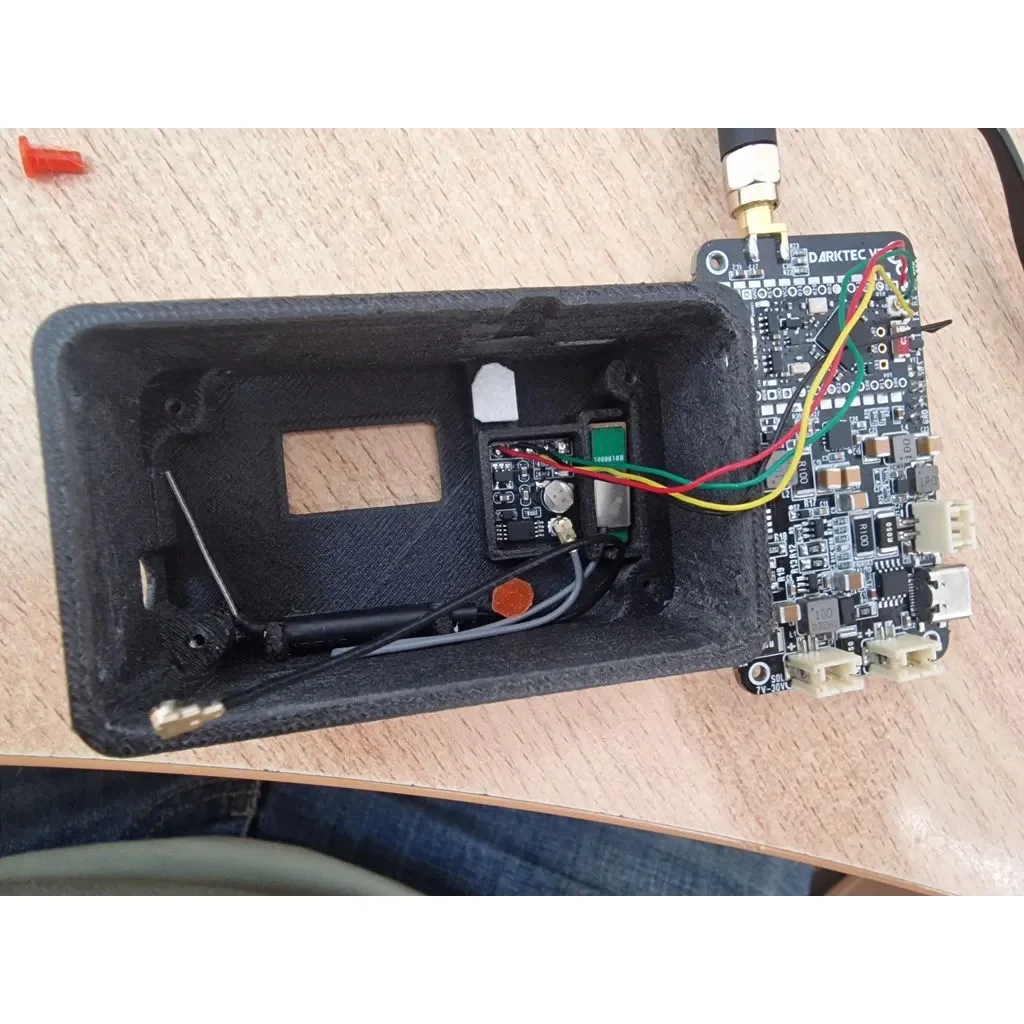

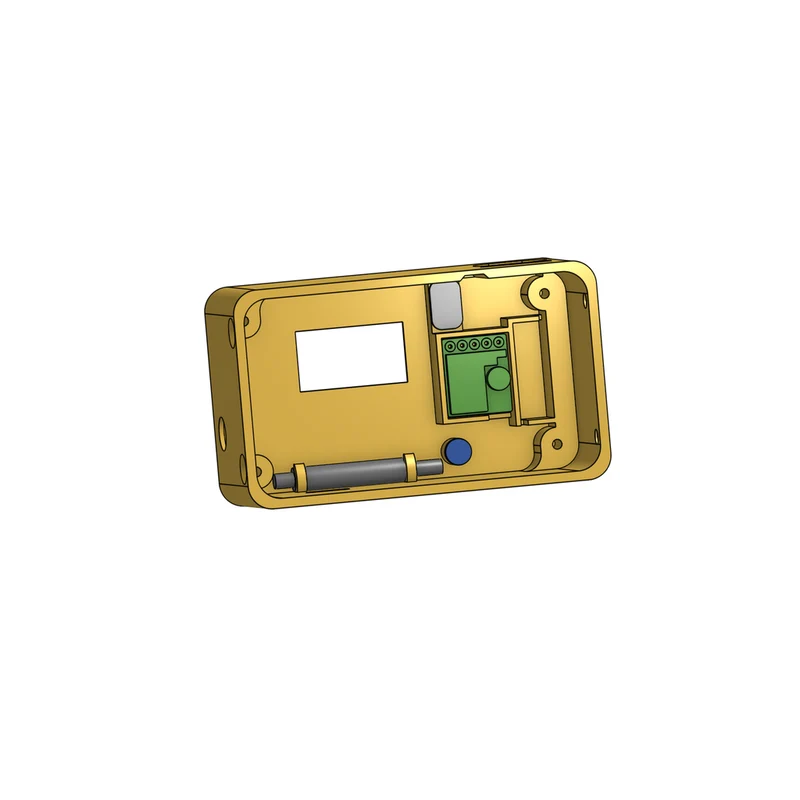

Если вам нужен GPS-модуль, я сделал подставку для модуля ATGM336H с прямоугольной GPS-антенной. Его следует предварительно припаять к плате Darktec очень тонкими проводами, длиной примерно 8-10 см. Далее вставляем антенну на свое место в корпусе. Рекомендуем закрепить модуль двусторонним скотчем, чтобы он не выпал при встряхивании.

Если у вас есть версия nice!nano с поддержкой внешней цилиндрической антенны, я сделал подставку и для этой антенны. Его также следует установить перед установкой основной платы в корпус.

Если нужен зуммер, я показал на фото, где он припаян прямо к плате.

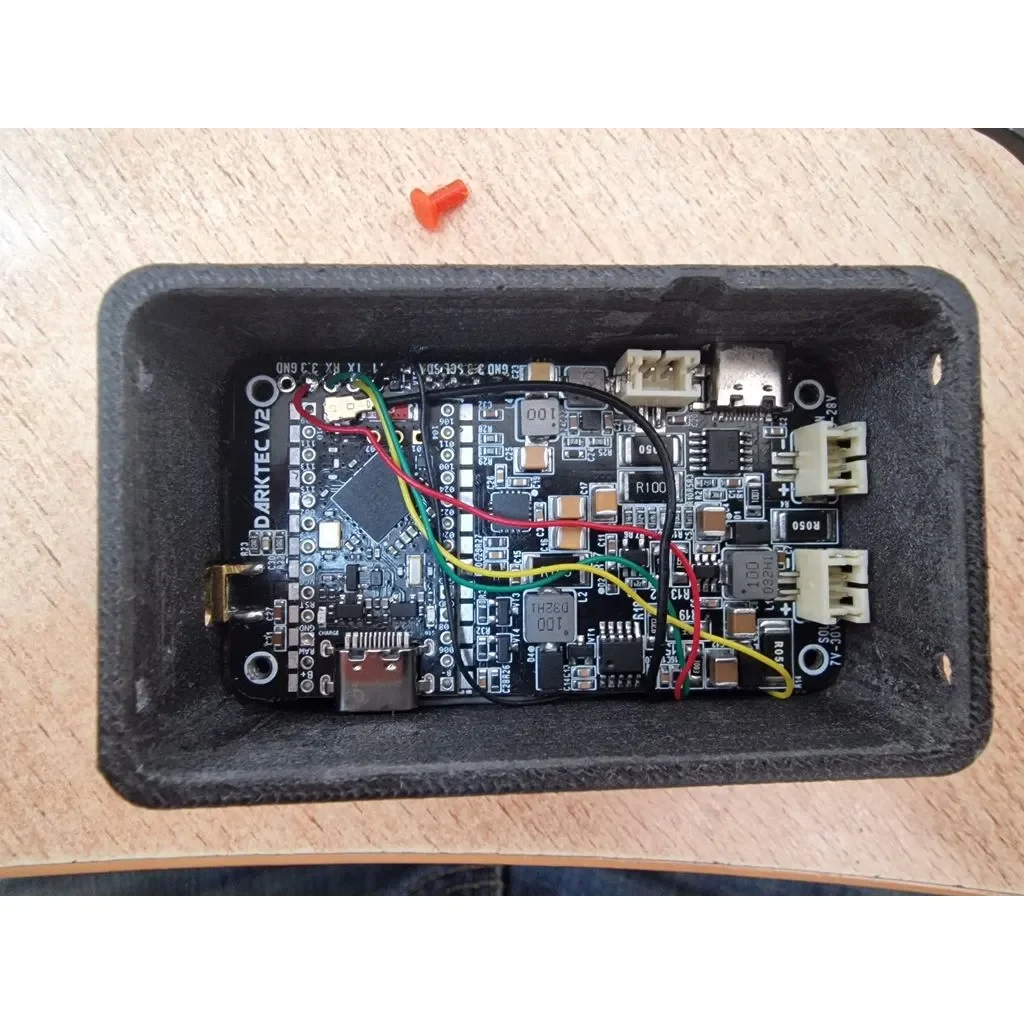

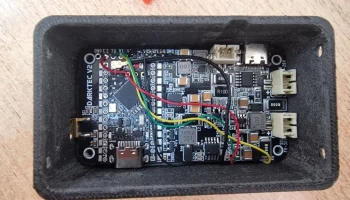

Установите основную плату, продев провода вдоль широкой стороны. Я специально для этого оставил зазор между корпусом и платой.

Подключите внешнюю антенну nice!nano, если она имеется. Уложите провода на плату.

Установите защитный лоток для батареи, чтобы предотвратить случайное повреждение батареи на электронных компонентах платы. После этого можно подключить аккумулятор к соответствующему разъему.

Самая сложная и ответственная часть! Установите аккумулятор (я проектировал корпус на максимальный размер, 124065) в заднюю крышку (приклеивать не рекомендуется, так как после установки он должен найти свое место автоматически) и прижмите заднюю крышку и аккумулятор к основному корпусу, одновременно регулируя провода аккумулятора и прокладывая их под платой защиты аккумулятора. Для боковой прокладки проводов я сделал специальный вырез.

Прикрутите заднюю крышку к корпусу
