The People's Repeater (версия N-Mount)
The People's Repeater (версия N-Mount): недорогой ретранслятор на солнечной энергии для Meshtastic или Meshcore с использованием более устойчивый к атмосферным воздействиям антенный разъем N-Mount.
Весь текст отсюда и далее скопирован из стандартного описания People's Repeater. Вся информация та же, за исключением того, что вам необходимо использовать кабель N-Mount — IPEX (вместо кабеля SMA — IPEX).

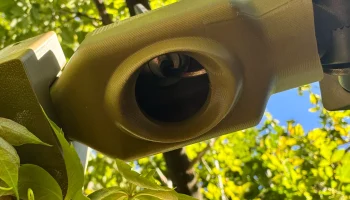

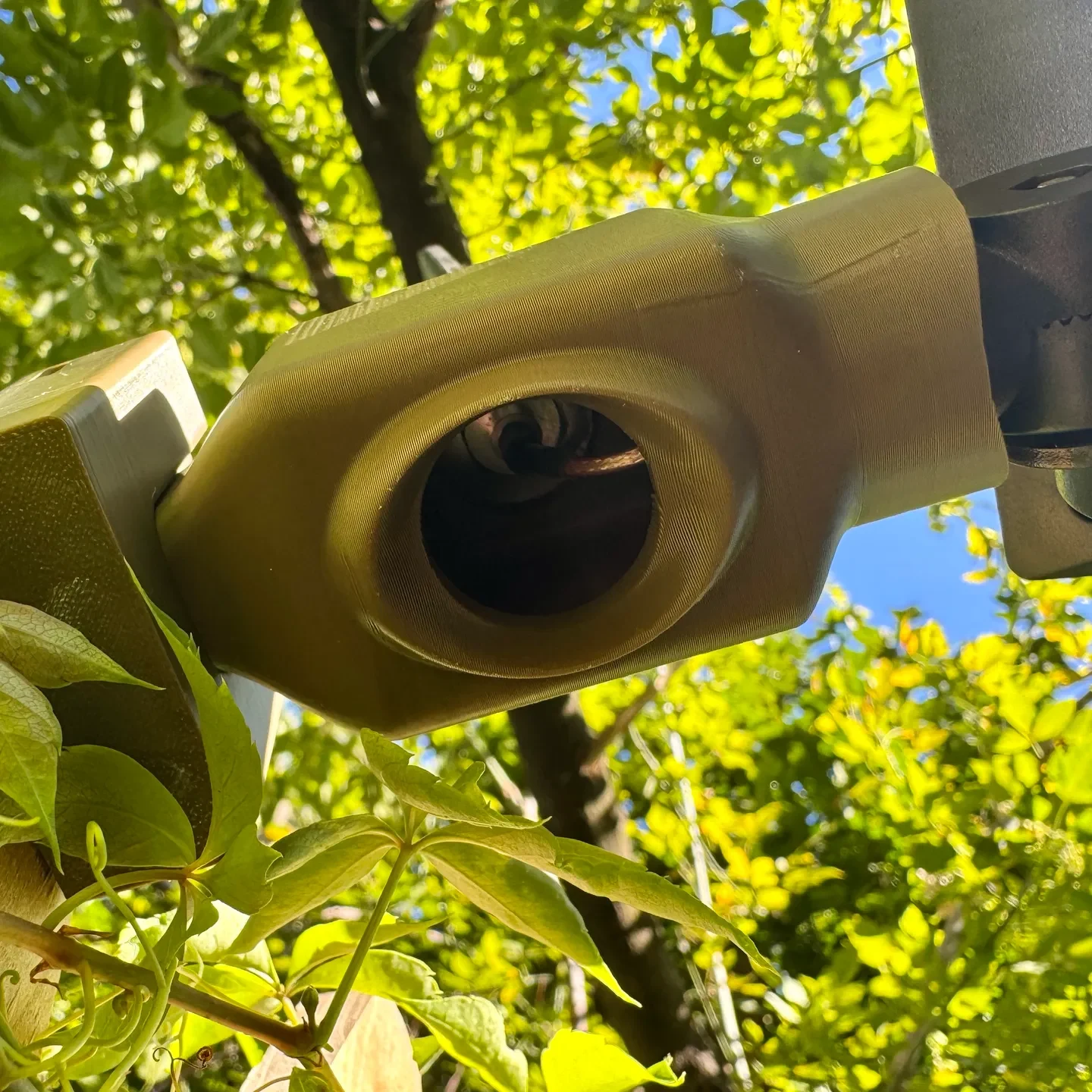

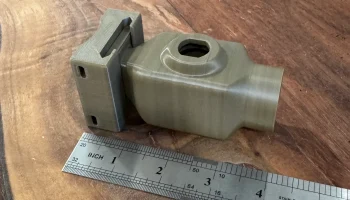

People's Repeater — это доступный сетчатый повторитель LoRa, в котором используются детали садового фонаря Lowes Harbour Breeze за 10 долларов. Конструкция основана на файлах STL на этой странице: 3D-печатная втулка и система крепления, которая сохраняет внутреннюю часть ретранслятора сухой.

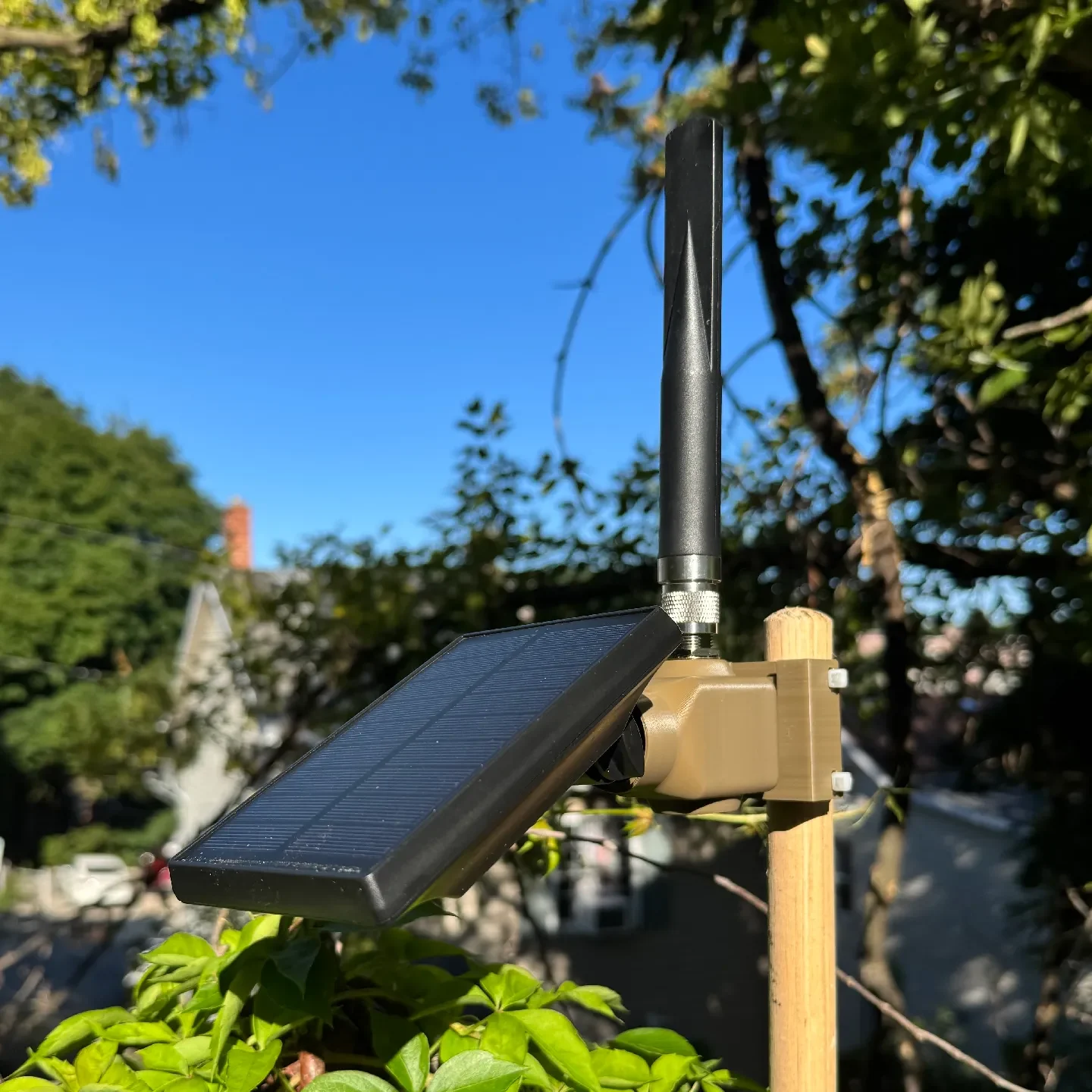

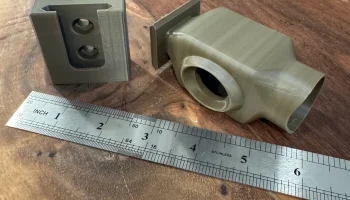

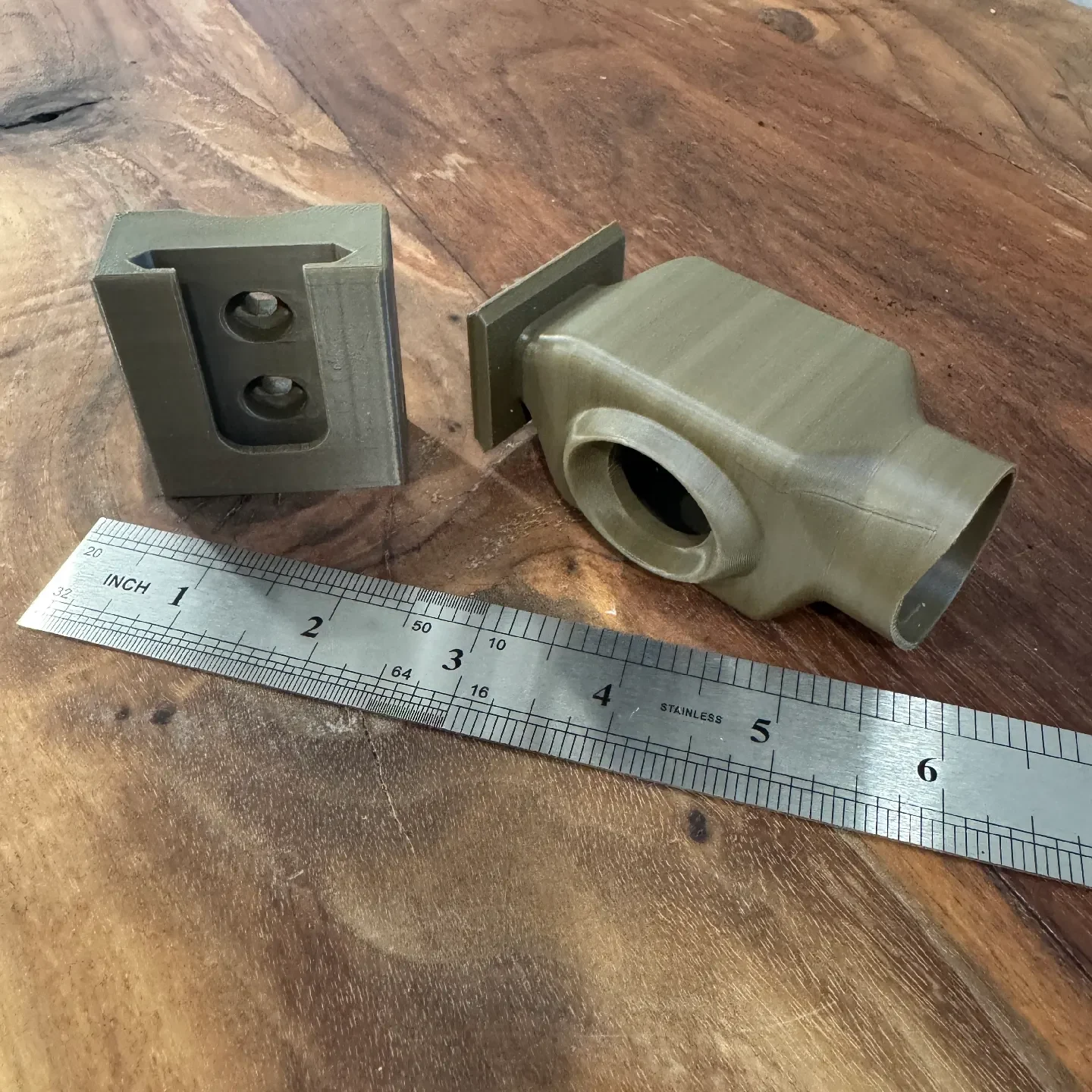

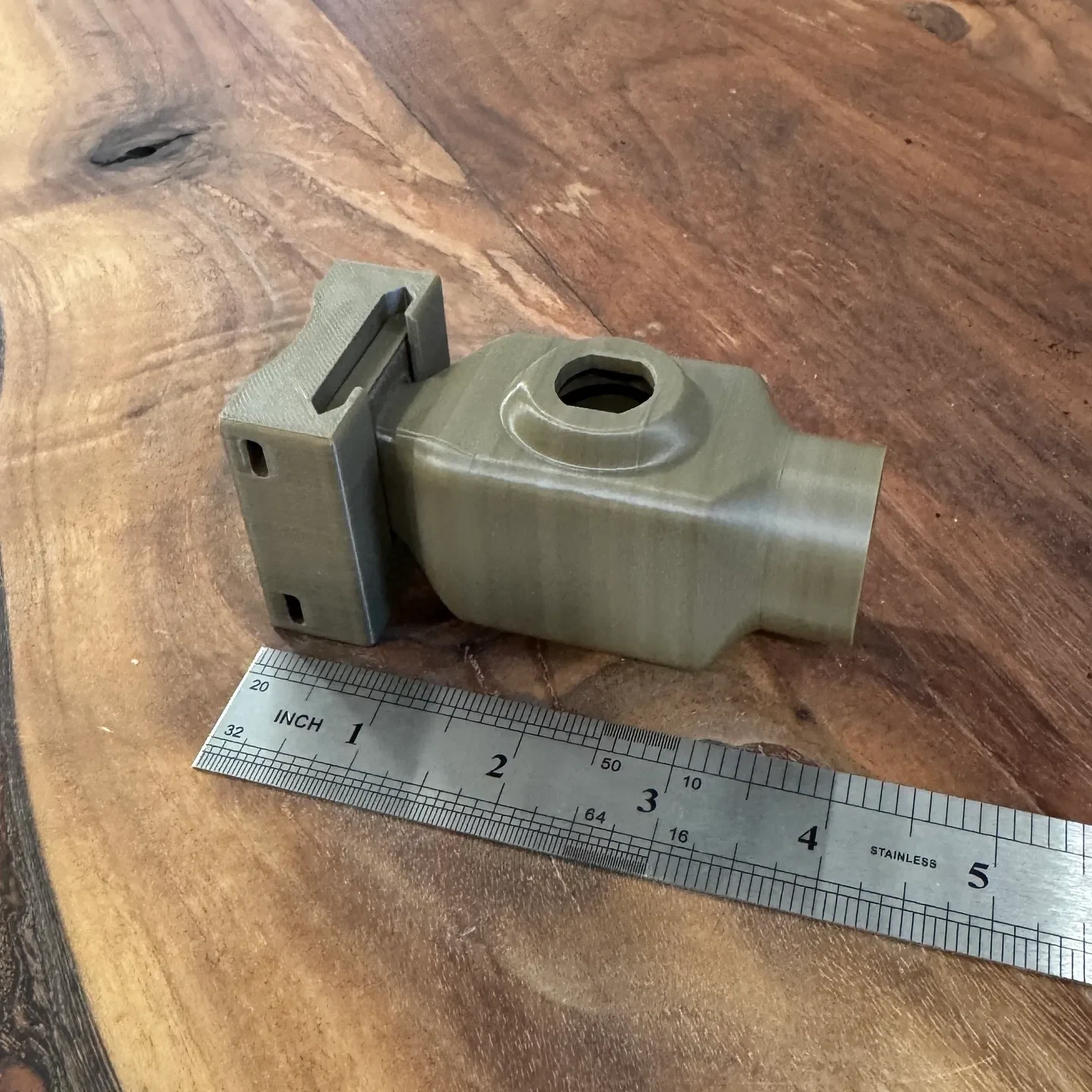

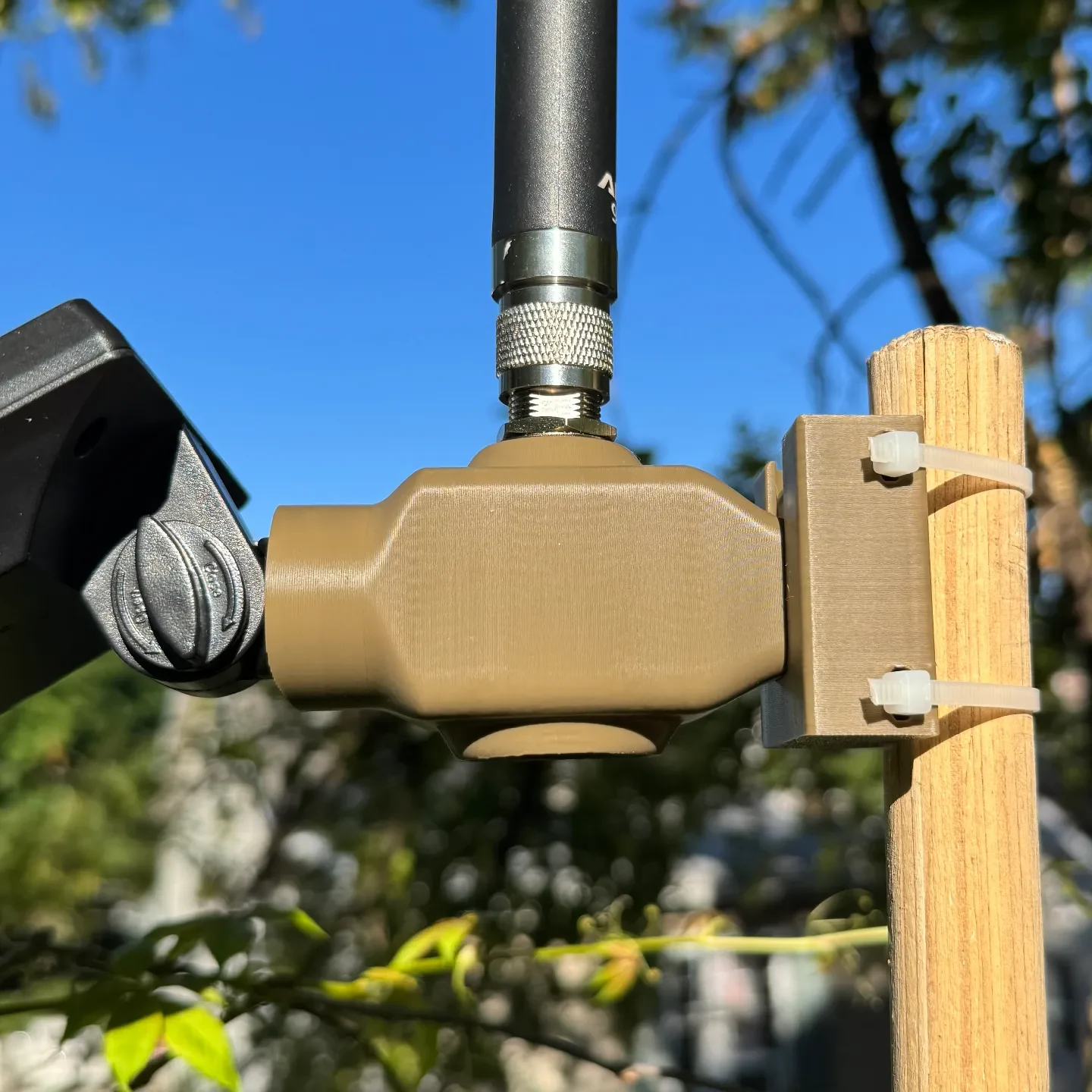

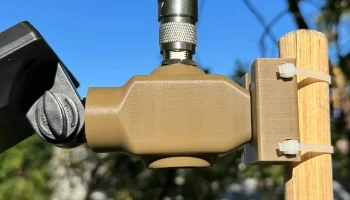

People's Repeater Hub удерживает перегородку антенны SMA, а также обеспечивает водонепроницаемое соединение с солнечной панелью/корпусом аккумулятора. Крепление People's Repeater Mount можно прикрепить к плоским поверхностям с помощью двух винтов или к столбам или антенным мачтам с помощью двух стяжек-молний. Репитер People's Hub легко вставляется в крепление сверху и остается на месте под действием силы тяжести.
На момент выпуска эти сборки ретрансляторов стоили ок. 35 долларов плюс доставка запчастей.
Рекомендуемый материал
Я печатаю все свои концентраторы и крепления для повторителей People в ASA. Вы можете добиться успеха с другими нитями, устойчивыми к теплу и погодным условиям, такими как ABS, но я рекомендую НЕ использовать PLA или PLA+.
Если у вас нет 3D-принтера (или 3D-принтера, поддерживающего ASA), вы можете приобрести концентраторы и крепления People's Repeater Hubs & Mounts в моем интернет-магазине здесь.
Настройки принтера
Для хаба…
Материал: АСА
Высота слоя: 0,2 мм
Толщина слоя: 0,4 мм
Стены: 5 на 6
Заполнение: 30-40%
Поддерживает: Нет
Для Маунта…
Материал: АСА
Высота слоя: 0,2 мм
Толщина слоя: 0,4 мм
Стены: 2 на 3
Заполнение: 20-30%
Поддерживает: Нет
и чтобы предотвратить деформацию…
Температура корпуса: > 40 градусов C
Платформа для печати: ~100 градусов C
Скорость: чем медленнее, тем лучше
Компоненты и инструменты
Основные компоненты:
Солнечный садовый светильник Harbour Breeze
Модуль Seeed Studio Xaio nRf LoRa
Контроллер солнечного заряда
Аккумулятор 18650 (поставляется с солнечным садовым фонарем) (доступная модернизированная батарея, вариант премиум-класса с максимальной емкостью мАч)
Антенна LoRa и перегородка/косичок SMA
Пигтейлы разъема «папа» PH2.0
Приклеенная шайба 1/4 дюйма
Кабель N-Mount 15 см для IPEX
Минимально необходимые инструменты:
Крестообразная отвертка
Маленький полумесяц
Маленькие и большие кусачки
Паяльник (и припой, флюс и т. д.)
Инструкции
Пошаговую ВИДЕО-ИНСТРУКЦИЮ МОЖНО НАЙТИ ЗДЕСЬ. Инструкции начинаются ок. Продолжительность видео 15 минут 35 секунд.
Текстовые инструкции:
Шаг 1: Соберите все необходимые компоненты и инструменты.
Шаг 2. Прикрепите перегородку антенны к концентратору People's ретранслятора.
Шаг 3. ЕСЛИ полярность ваших пигтейлов неправильная… Поменяйте местами провода в трех пигтейлах PH2.0. (т. е. поменять местами красный и черный)
Шаг 4. Соберите детали садового фонаря Lowes Harbour Breeze Garden Light.
Шаг 5. Нарежьте старые провода и снимите садовый выключатель.
Шаг 6. Удалите старые провода с солнечной панели и замените их первым косичкой PH2.0.
Шаг 7. Удалите старые провода из держателя батареи и замените их вторым косичкой PH2.0.
Шаг 8. Припаяйте последний пигтейл PH2.0 к модулю LoRa.
Шаг 9. Прикрепите корпус солнечной панели к People's Repeater Hub.
Шаг 10. Закрепите антенный кабель к модулю LoRa.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Перед следующим шагом убедитесь, что ваша антенна подключена к модулю LoRa.
Шаг 11. Подключите все три провода PH2.0 к контроллеру заряда солнечной батареи.
Шаг 12. Прошейте People's Repeater с помощью программного обеспечения Meshcore или Meshtastic.
Шаг 13. Протестируйте Народный повторитель и загерметизируйте все компоненты внутри корпуса солнечной панели.
Время выполнения проекта: 30-60 минут (если у вас готовы все детали и инструменты).
Устойчивость к атмосферным в��здействиям
Это устойчивая к атмосферным воздействиям конструкция, сделанная своими руками, а не сертифицированный водонепроницаемый корпус. При тестировании ASA, напечатанное с 5+ стенками и заполнением 30%+, показало высокую устойчивость к атмосферным воздействиям даже без акрилового прозрачного покрытия. Я сделал или помог другим сделать более дюжины
