Параметрическое крепление на DIN-рейку (файл f3d)........

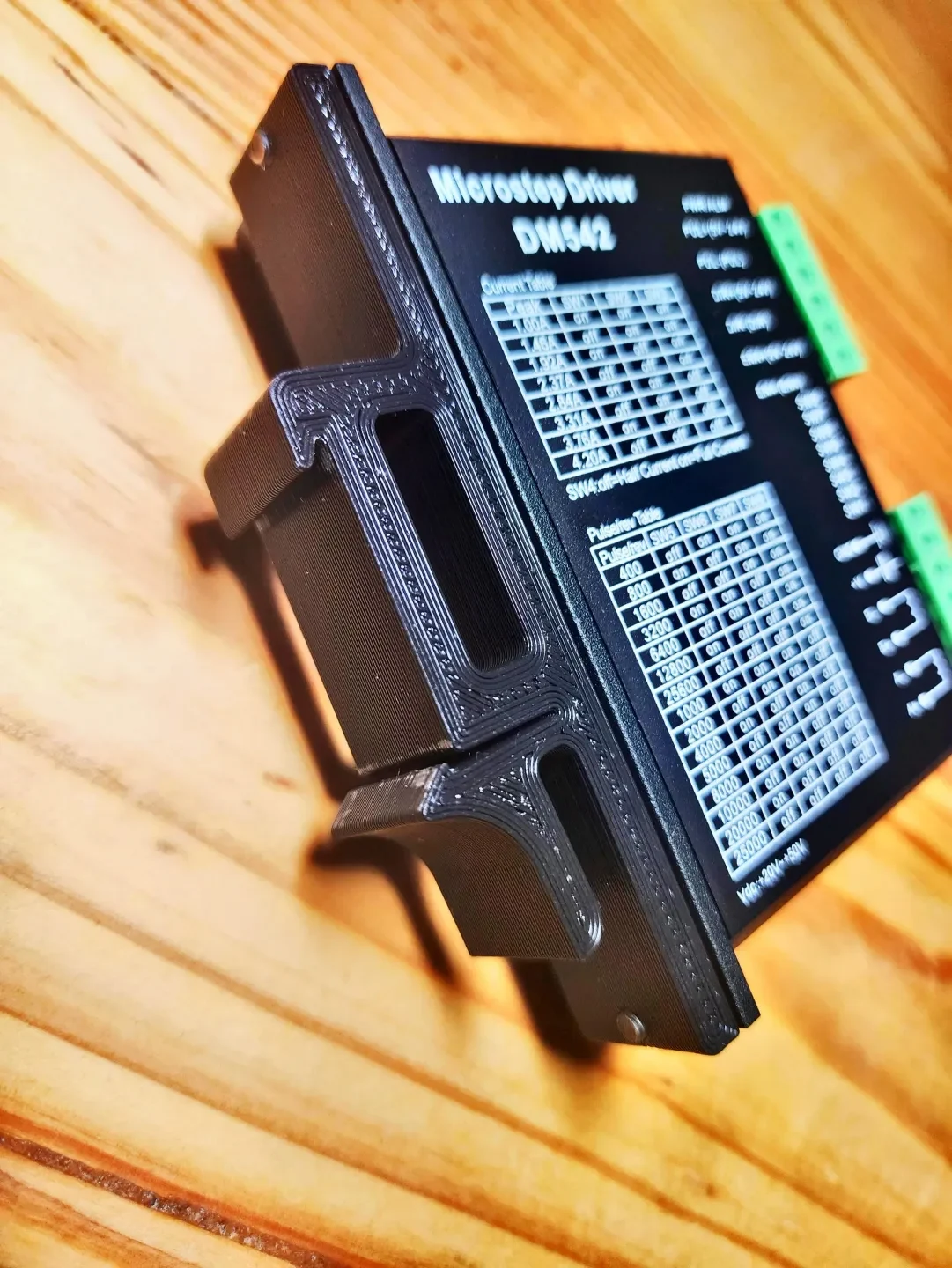

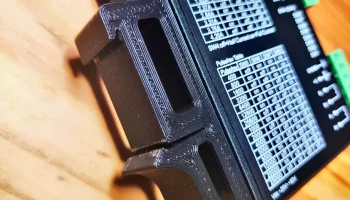

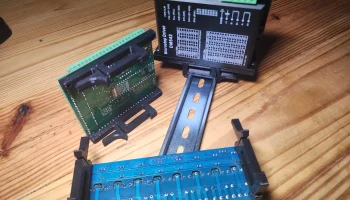

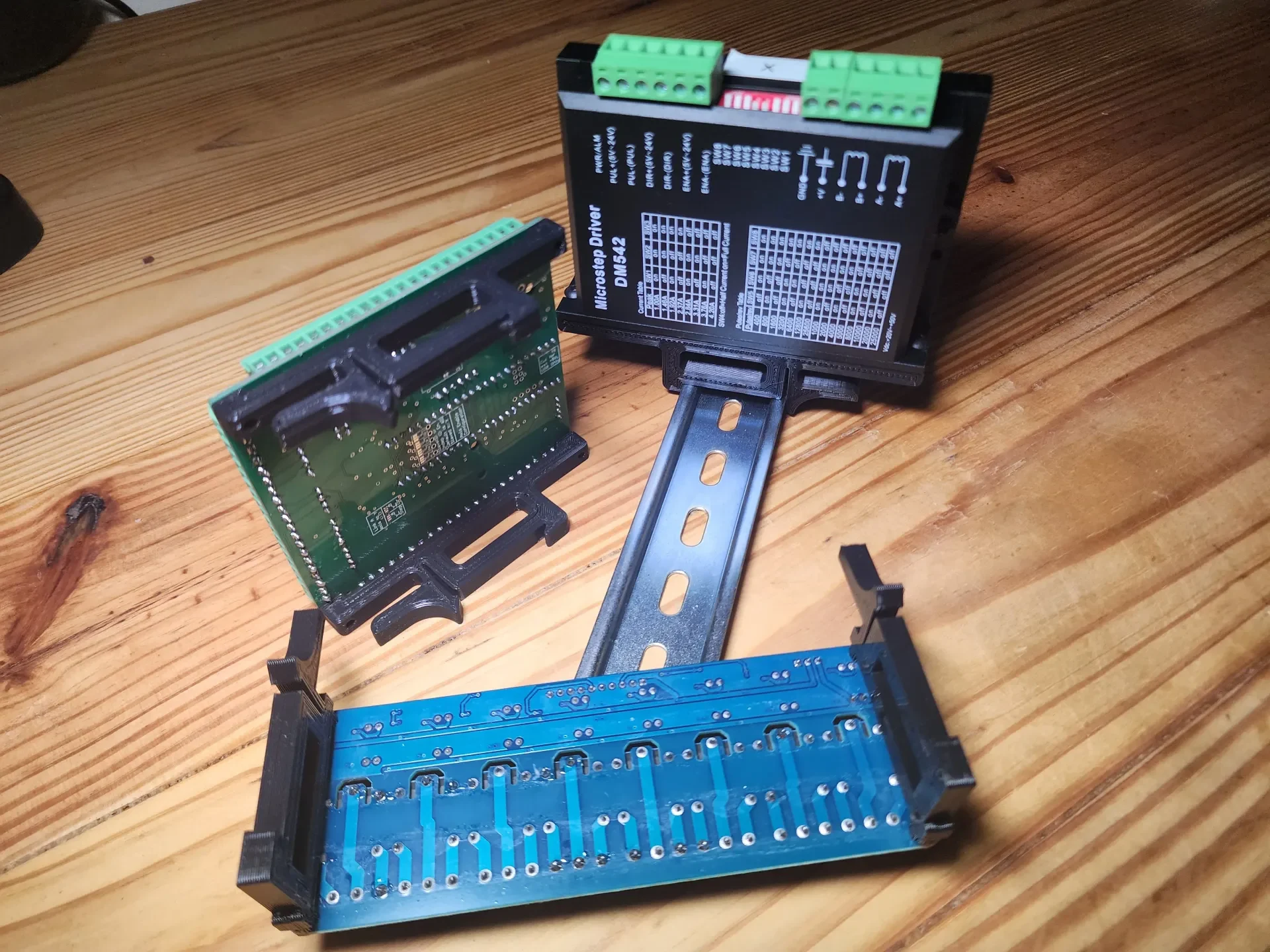

Fusion 360 необходим для параметрического моделирования. Его можно отрегулировать так, чтобы он подходил к любому компоненту, имеющему как минимум два монтажных отверстия. Для печати не требуется никакого оборудования, и ее легко устанавливать и снимать на DIN-рейки. Если в конструкции есть 4 монтажных отверстия, вы можете распечатать два одинаковых крепления DIN, по одному с каждой стороны.

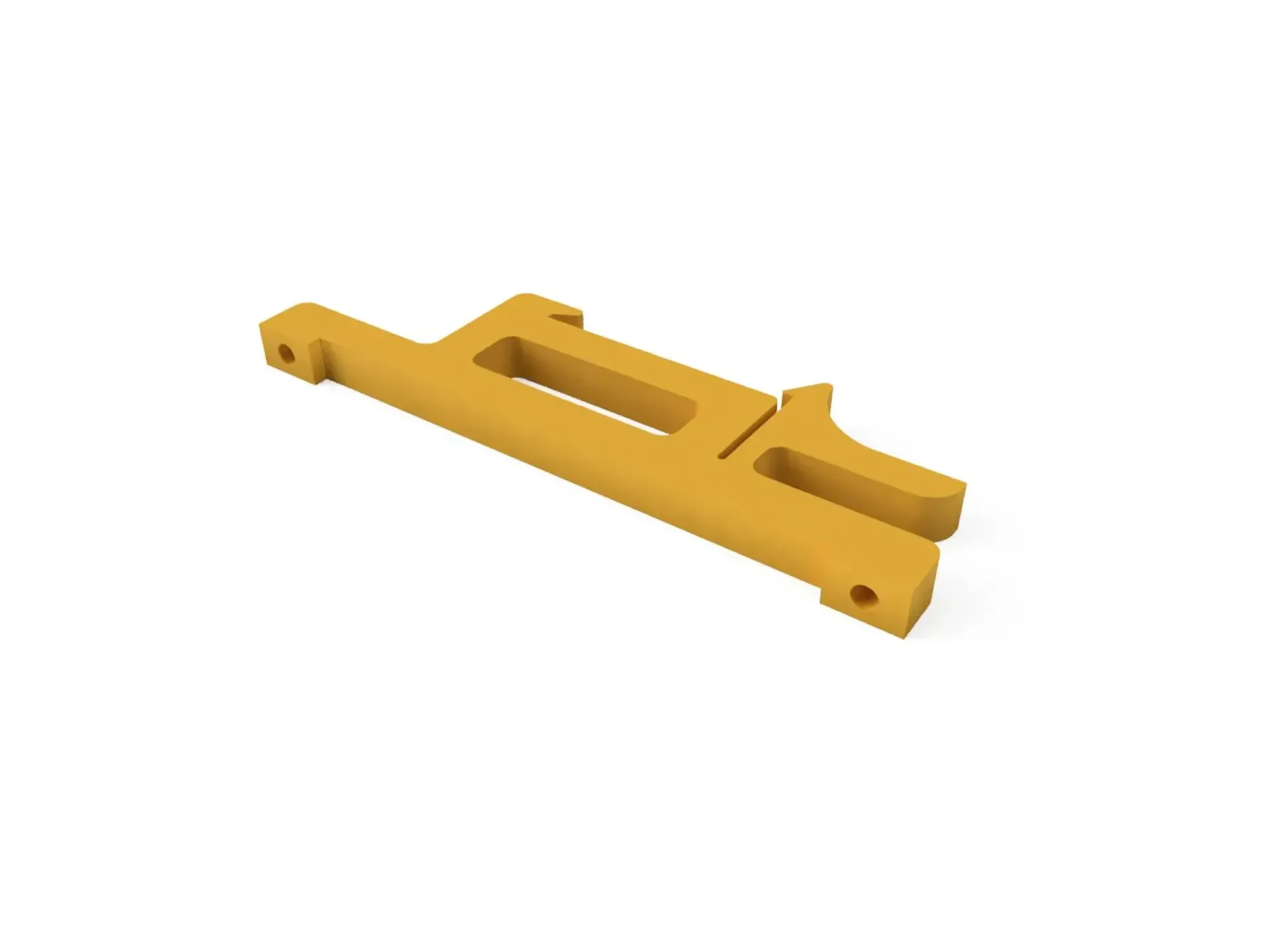

В конструкции всего четыре параметра, которые необходимо корректировать:

Distance_Between_Holes — это расстояние между монтажными отверстиями.
Ширина
Screw_Diameter: при ввинчивании в пластик убедитесь, что отверстие немного меньше (-0,5 мм), чем фактический диаметр винта.
Pad_Height, некоторые компоненты могут иметь пайку, которая мешает основанию, Pad_Height можно отрегулировать, чтобы поднять компонент над креплением DIN, если Pad_Height не требуется, установите значение 0.

После установки всех параметров просто экспортируйте сетку и распечатайте ее.

Печать

3 слоя и не менее 35% заполнения должно быть более чем достаточно для мелких деталей, если при необходимости увеличивается количество монтажа более тяжелых объектов.
