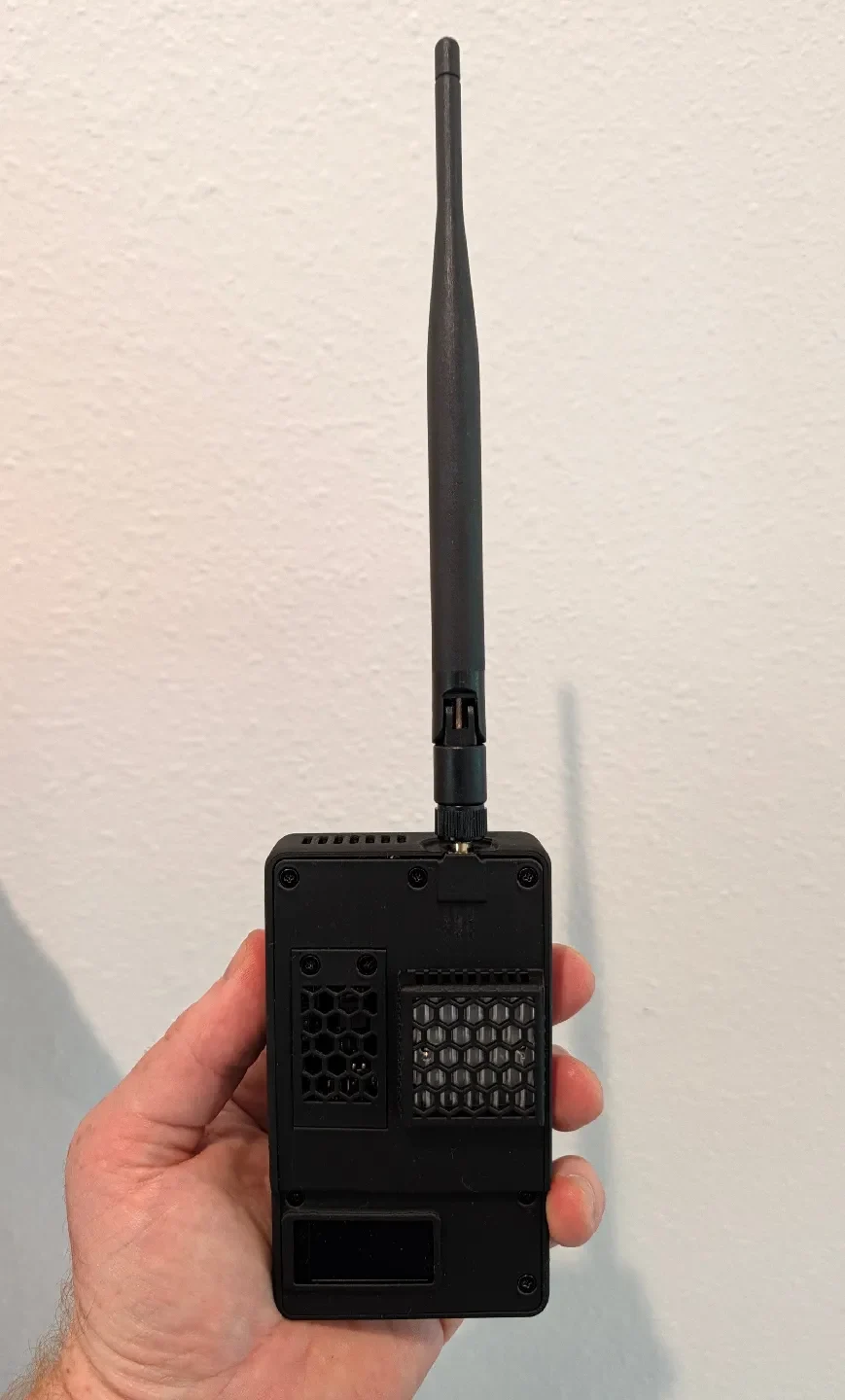

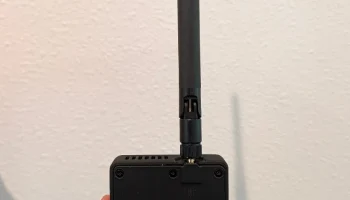

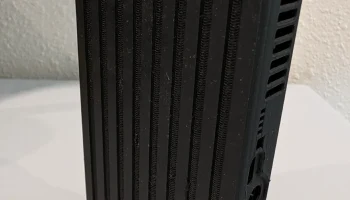

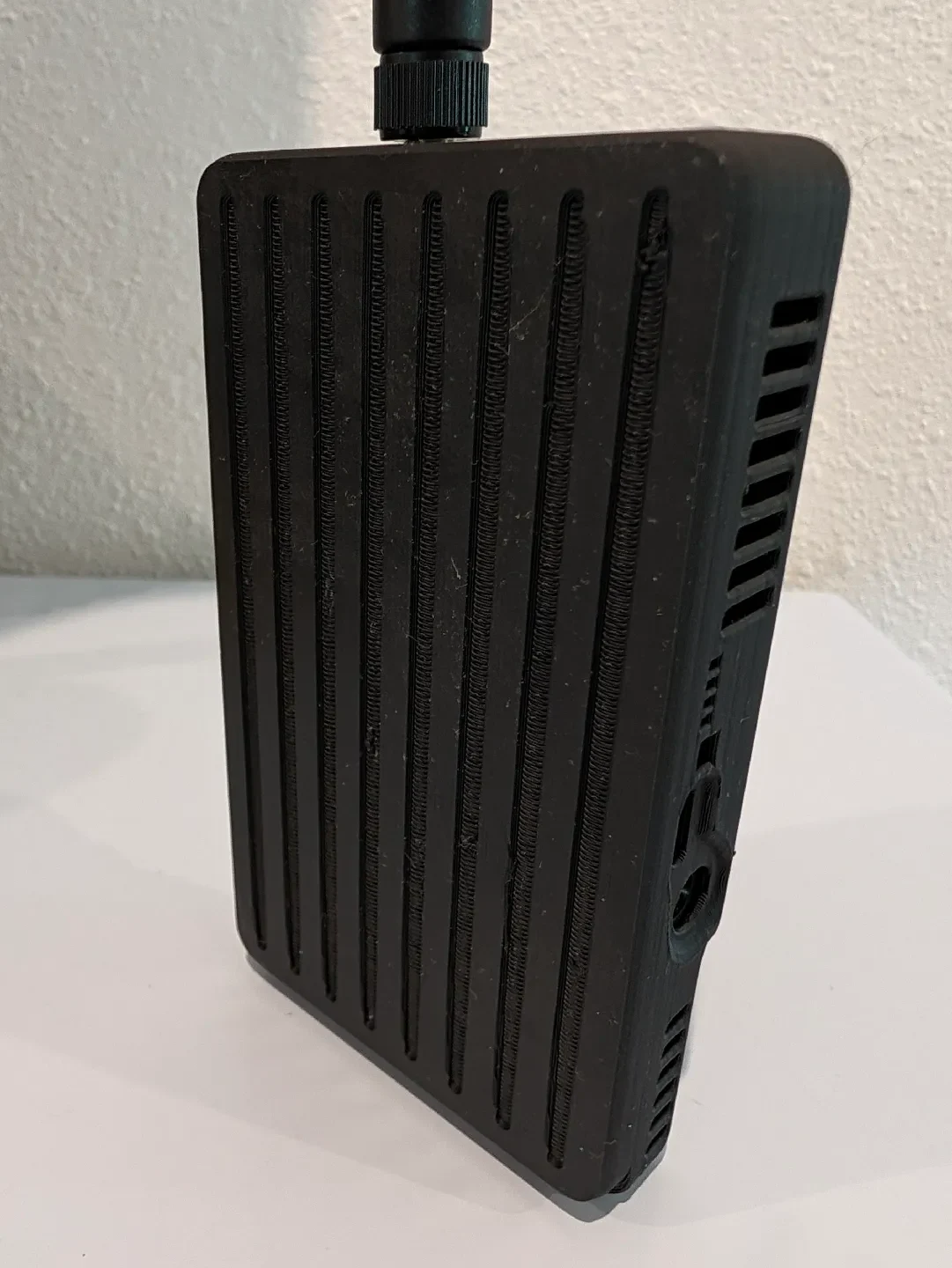

Корпус Station G3
Настольный корпус для печати для стека BQ Voyage Station G3 (материнская плата, плата MCU и дочерняя плата LoRa) с вынесенными портами, вентилируемой защитой радиатора LoRa и люком для доступа к перемычкам PA, не разбирая корпус.
Этот корпус переработан по образцу специального корпуса Station G2, созданного Alley Cat. Я просто переделал его для станции g3.
Обратите внимание: прочитайте раздел «Оборудование» внизу, чтобы убедиться, что у вас есть подходящие стойки. Длина стойки несколько уникальна и точно соответствует длине Нила. Также обратите внимание, что длина шпилек уникальна, чтобы монтажные бобышки были как можно короче. Ничто не будет правильно помещаться в прилагаемом корпусе, если вы используете стойки разных размеров.
Что печатать
Распечатать
Файл
Примечания
1 × ракушка
SG3-01-Case.stl
требуется
1 × лицевая панель
SG3-02a-Лицевая панель-гладкая, SG3-02b-Лицевая панель-защита-открытая, SG3-02c-Лицевая панель-защита-с крышкой
выберите один
1 × перемычка люка
03a-Дверь-сота, SG3-03b-Дверь-Сплошная
выберите один
проставка для антенны
06a-AntennaSpacer-1,0 мм-ТПУ, 06b-AntennaSpacer-1,5 мм-ТПУ, 06c-AntennaSpacer-2,0 мм-ТПУ, 06d-AntennaSpacer-2,5 мм-ТПУ
опционально, ТПУ
Лицевые панели
Обычный (02a) — плоский верх, ничего над радиатором LoRa. Самый маленький, самый тихий на вид и
тот, который можно использовать, если футляр находится где-то, и его можно потерять, и вы бы предпочли
не иметь стен, которые можно было бы отломить.
Открытая защита (02b) — стенка высотой 6,4 мм над пластиной вокруг радиатора, девять вентиляционных отверстий с каждой стороны и
открытый верх. Предохраняет пальцы и кабели от радиатора, позволяя ему дышать прямо вверх.

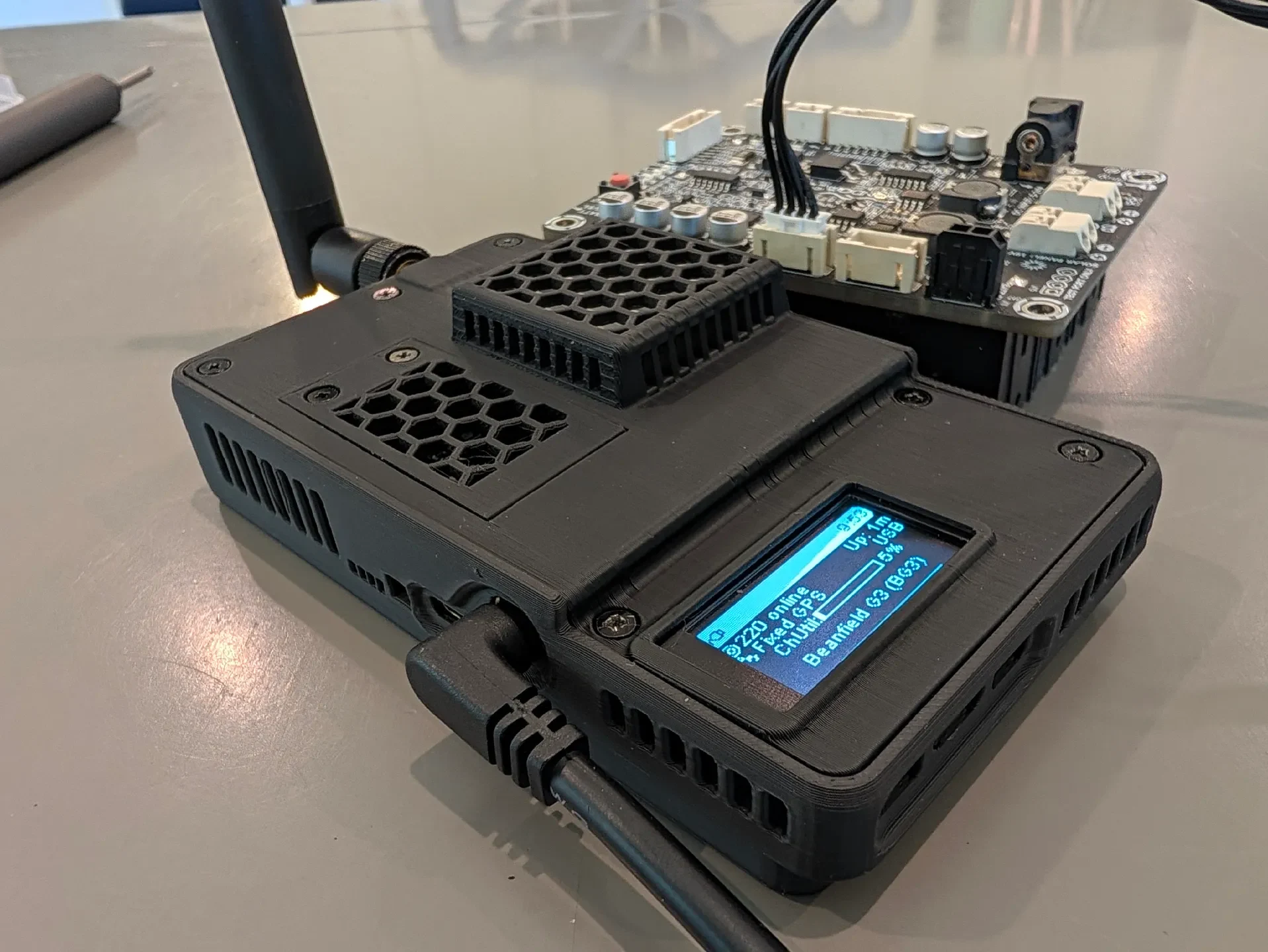

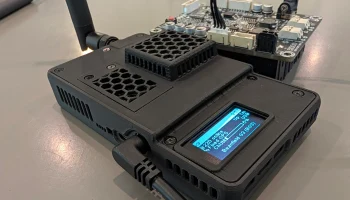

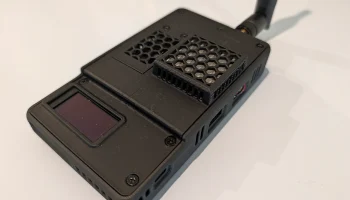

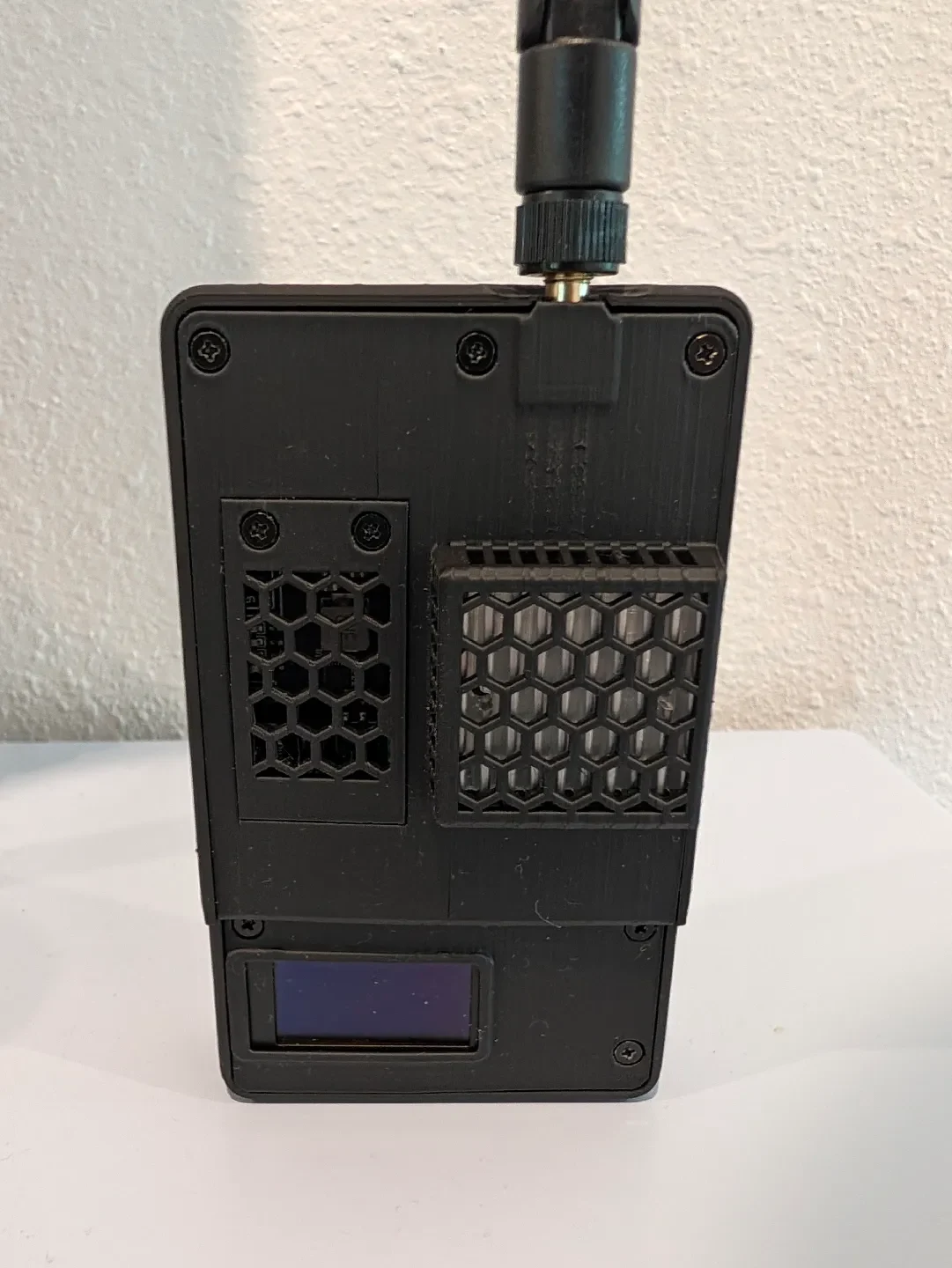

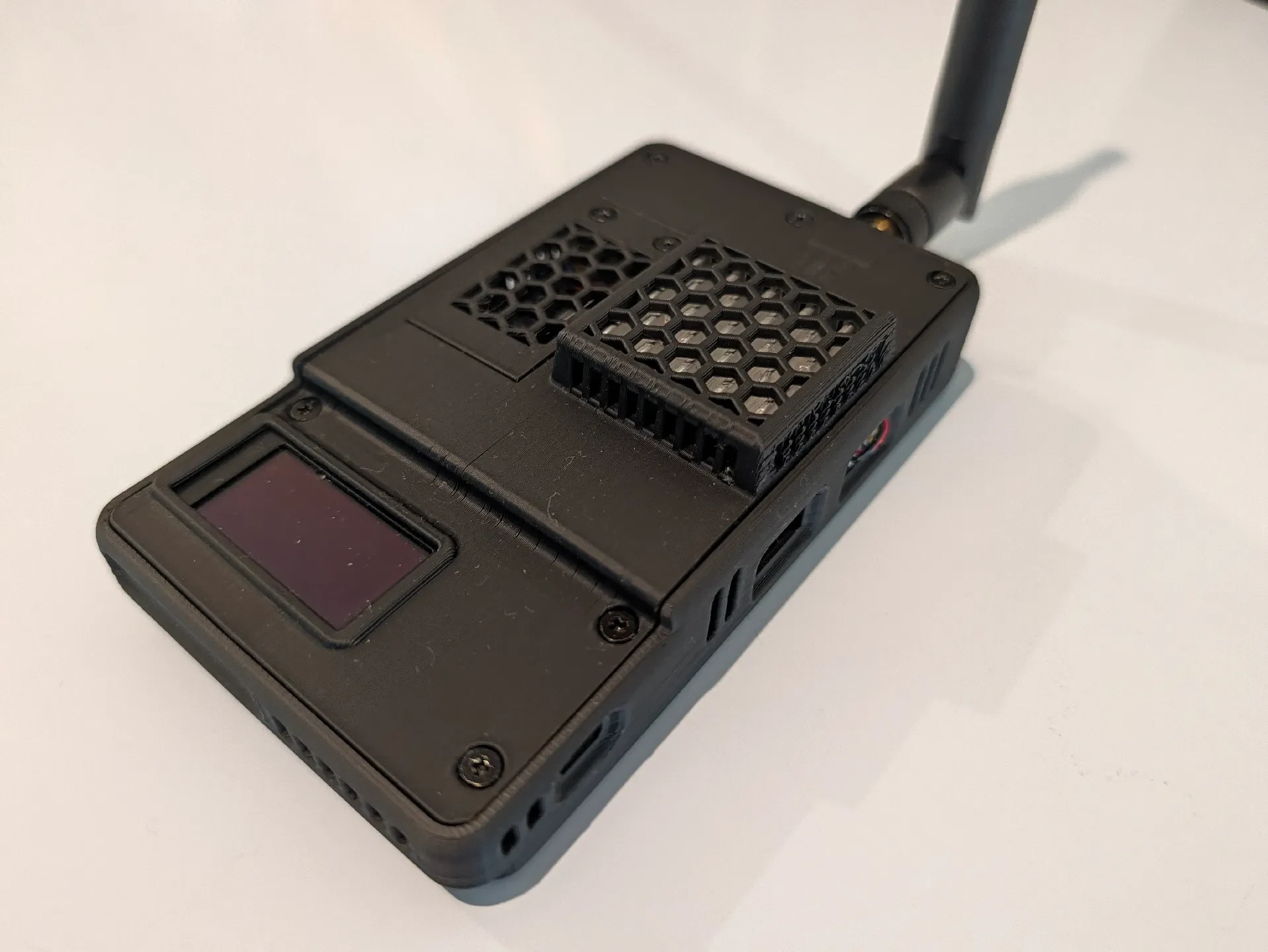

Защитное ограждение с колпачком (02c) — та же стена с сотовым колпачком над ней, открыта на 63 %. Используйте этот
если что-нибудь когда-нибудь окажется на корпусе.

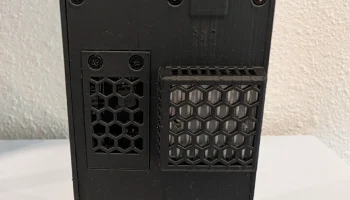

Люки
Сотовый вариант служит дополнительным вентиляционным отверстием над полостью; твердый закрывает его. Оба подходят ко всем трем лицевым панелям.
Антенные прокладки
Заполните зазор между стенкой корпуса и основанием антенны так, чтобы антенна входила в проставку и имела с ней надежное зацепление. Это кольца из ТПУ, сужающиеся от Ø10 мм у стенки корпуса до Ø9 мм в верхней части, с отверстием Ø6,5 мм, которое скользит по резьбе SMA (Ø6,1 мм у G3). Четыре высоты — 1,0, 1,5, 2,0 и 2,5 мм; больше ничем не отличается. Выберите тот, который подходит к вашей антенне.
Датчик (опционально)

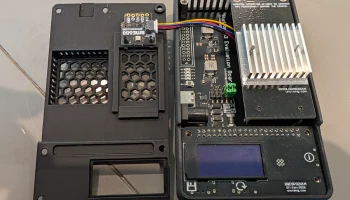

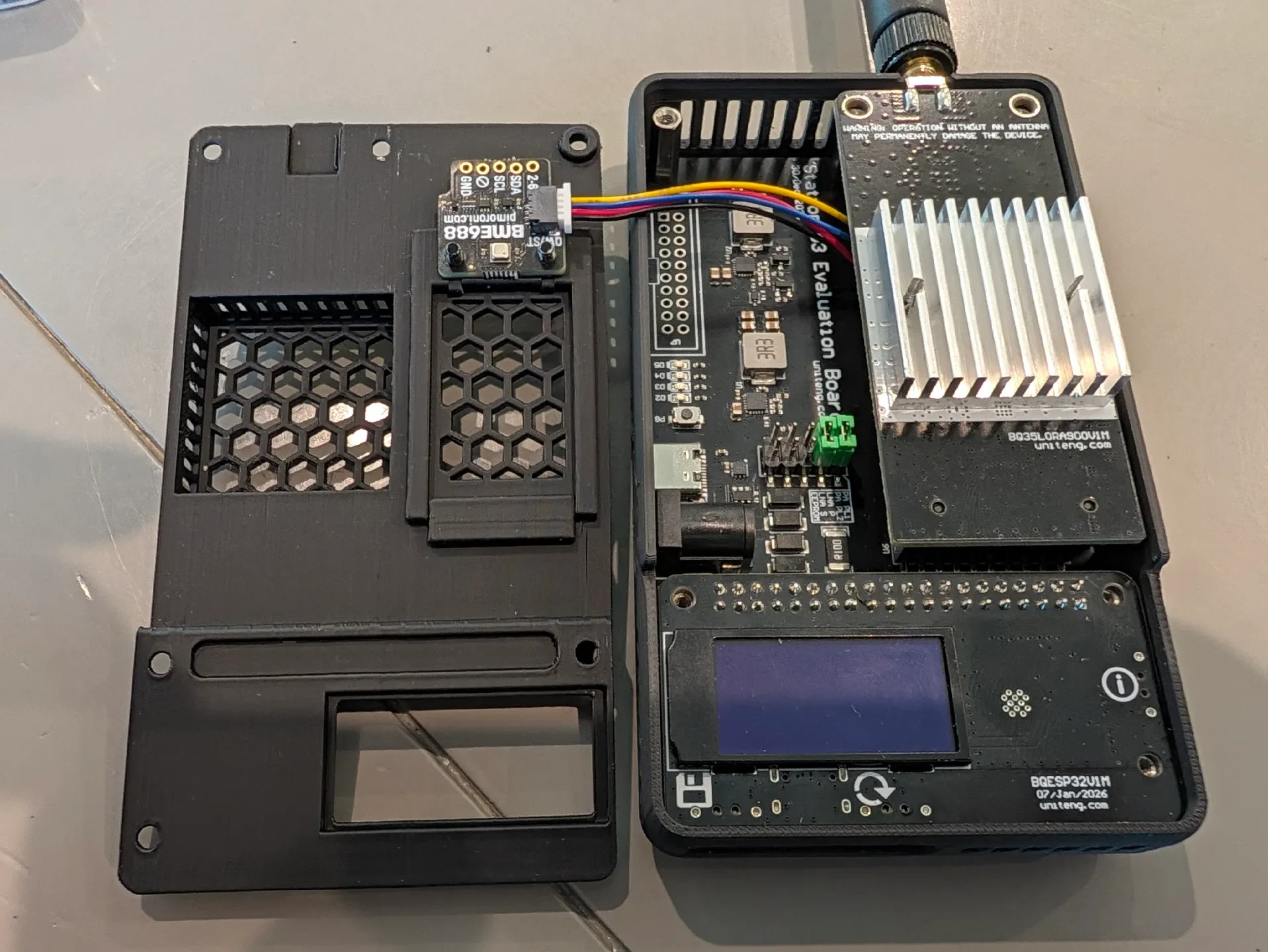

Люк-перемычка предназначен для установки Adafruit BME280 или Adafruit BME680. Он подключается к порту Qwiic I²C Grove с помощью кабеля SparkFun Qwiic — адаптера Grove (100 мм).
SG3-04-Backplate и SG3-05-MountingPlate являются альтернативой корпусу (голая пластина размером с плату и такая же пластина с монтажными ушками) для тех, кто хочет, чтобы стек был прикреплен болтами к панели, а не упакован в коробку.
Аппаратное обеспечение

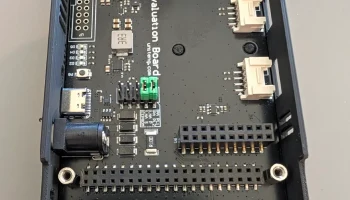

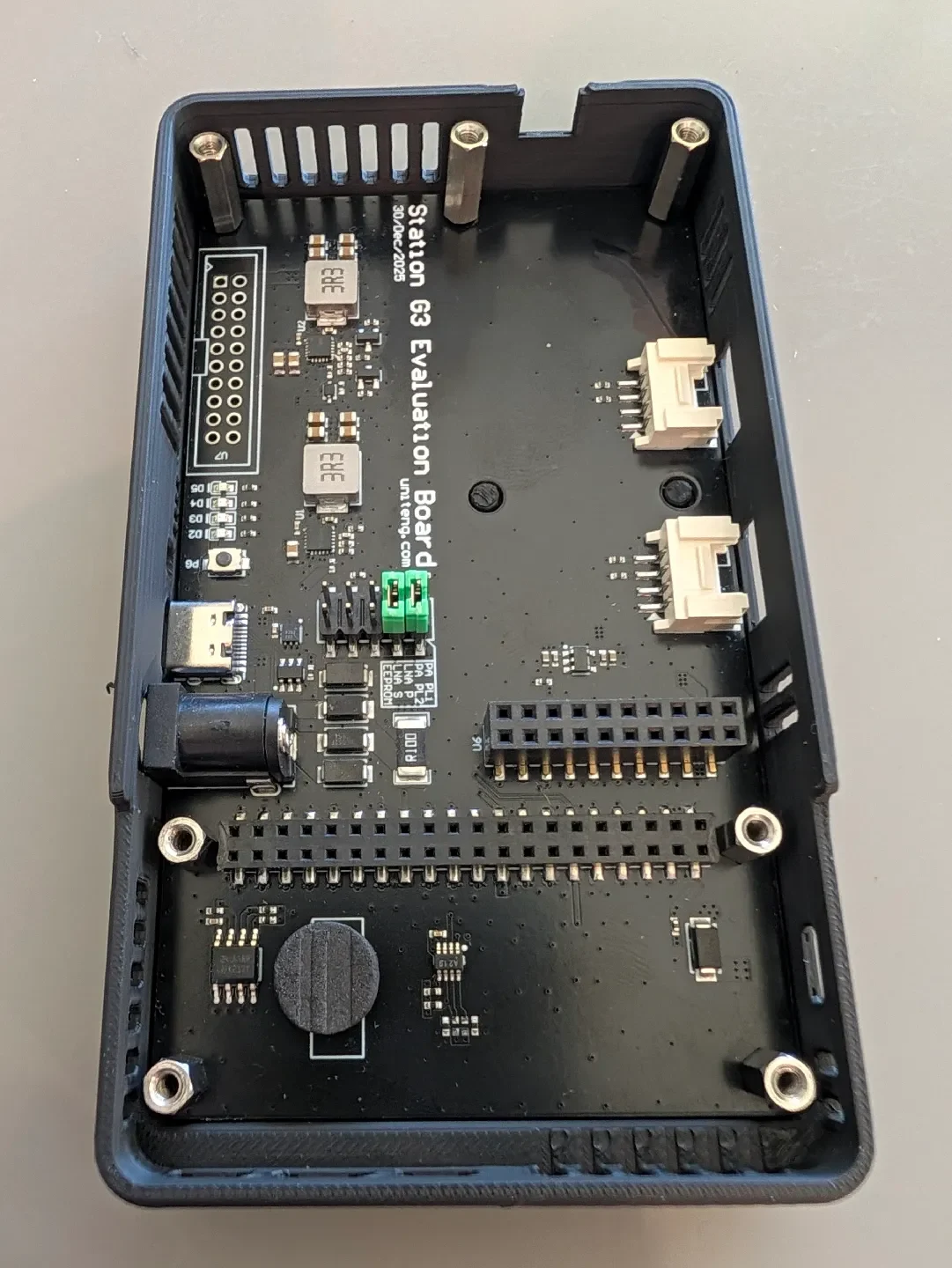

Вся сборка зависит от правильных стоек. Корпус удерживает за собой стопку плат, а лицевая панель прикручивается к их верхушкам.
Кол-во
Товар
Идет куда
3
M2,5 × 12 мм + переходник «папа-гнездо» 4 мм — Amazon
три северные позиции, вплоть до доски LoRa
4
M2,5 × 7 мм + переходник «папа-гнездо» 4 мм — Amazon
четыре позиции под платой MCU
6
Винт M2,5 × 6 мм — Amazon
лицевая панель → верхняя часть стойки
2
Винт М2,5×3 мм — тот же комплект
перемычка люка → рамка планшайбы
Инструмент: микрошестигранная головка для опускания стоек. Я использовал этот метрический хвостовик H4 из 7 частей. set.
