The People's Companion: недорогое сопутствующее радио с Mesh LoRa для Meshtastic или Meshcore.

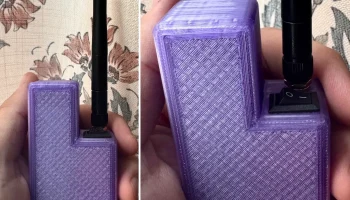

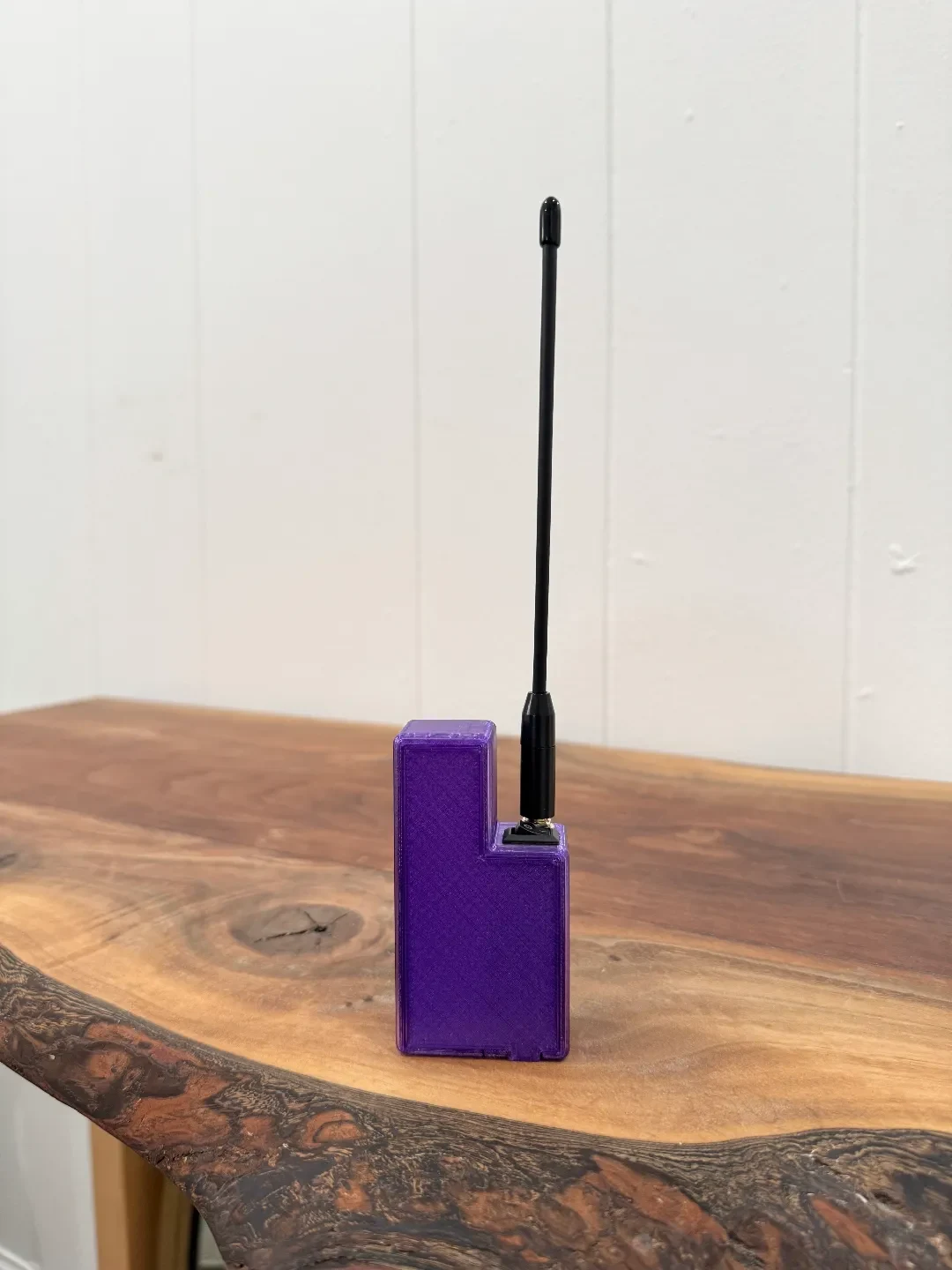

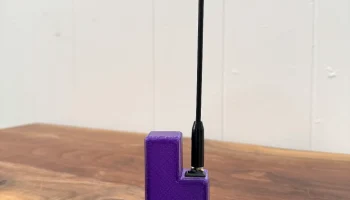

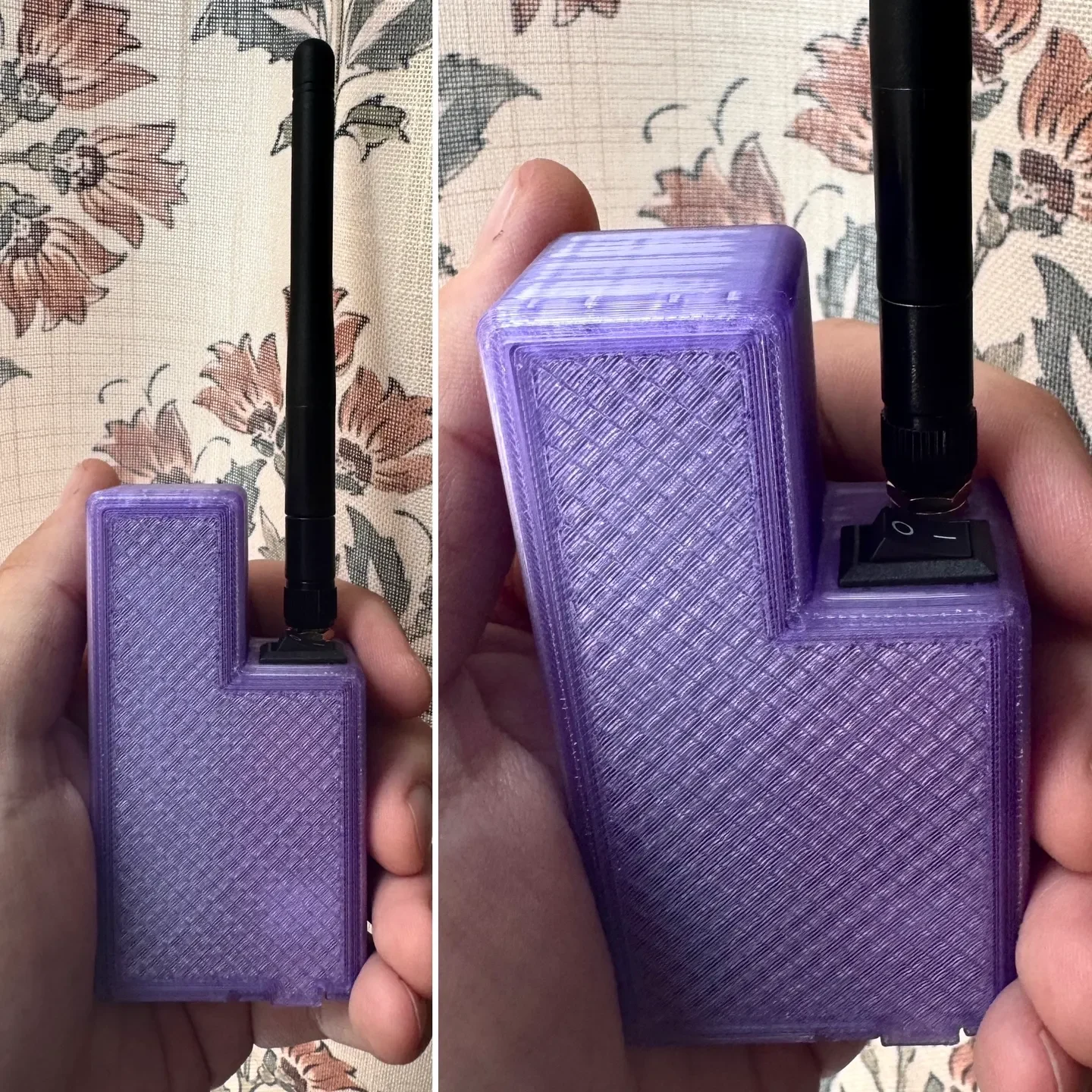

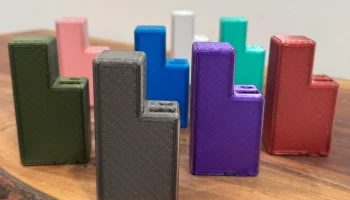

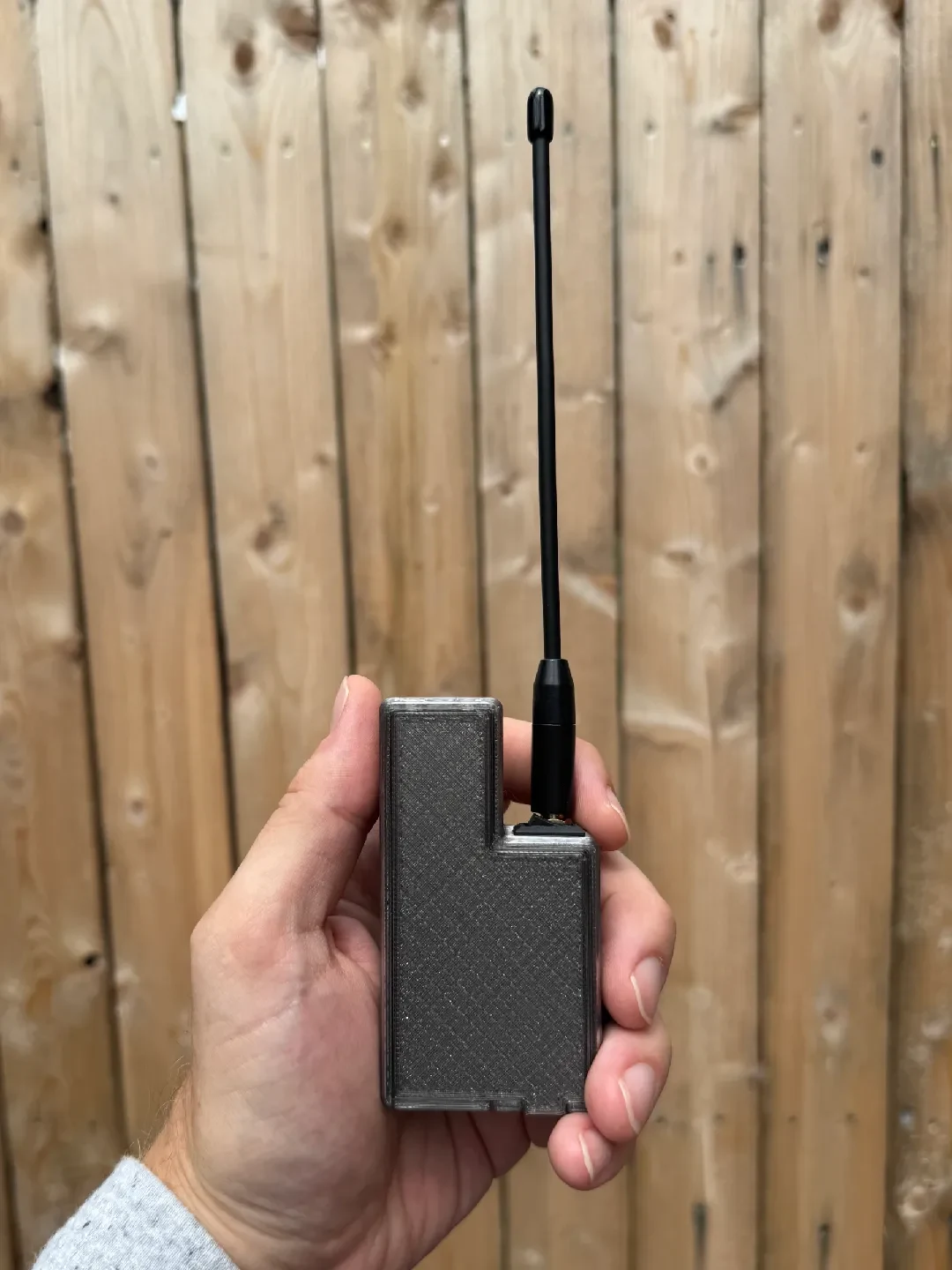

People's Companion — это доступная по цене компаньонская радиостанция LoRa с использованием надежных и недорогих деталей, таких как комплект разработки Seeed Studio Xaio и универсальная штыревая антенна Black Flag Civilian 915 МГц. Это не ретранслятор, это тип ячеистой радиостанции, которую вы носите с собой изо дня в день. Это простой дизайн. Вы можете собрать его дома менее чем за час, используя всего несколько деталей и обычные инструменты. Список сборки ниже.

Устройство работает около двух недель от одной батареи 18650, а благодаря доступу без инструментов вы можете легко заменить 18650 в любое время. Он оснащен мини-кулисным переключателем и разъемом SMA, поэтому вы можете подключить его к любой антенне, которую вы предпочитаете.

На момент выпуска эти сборки-компаньоны стоили ок. 25 долларов плюс доставка запчастей.

Если у вас нет 3D-принтера, но вы хотели бы собрать «Народного спутника»...

Нажмите здесь, чтобы приобрести корпус, напечатанный на 3D-принтере, ТОЛЬКО в интернет-магазине BFC.

Нажмите здесь, чтобы приобрести СТРОИТЕЛЬНЫЙ КОМПЛЕКТ People's Companion (т. е. все, что вам нужно, кроме аккумулятора 18650).

Настройки принтера

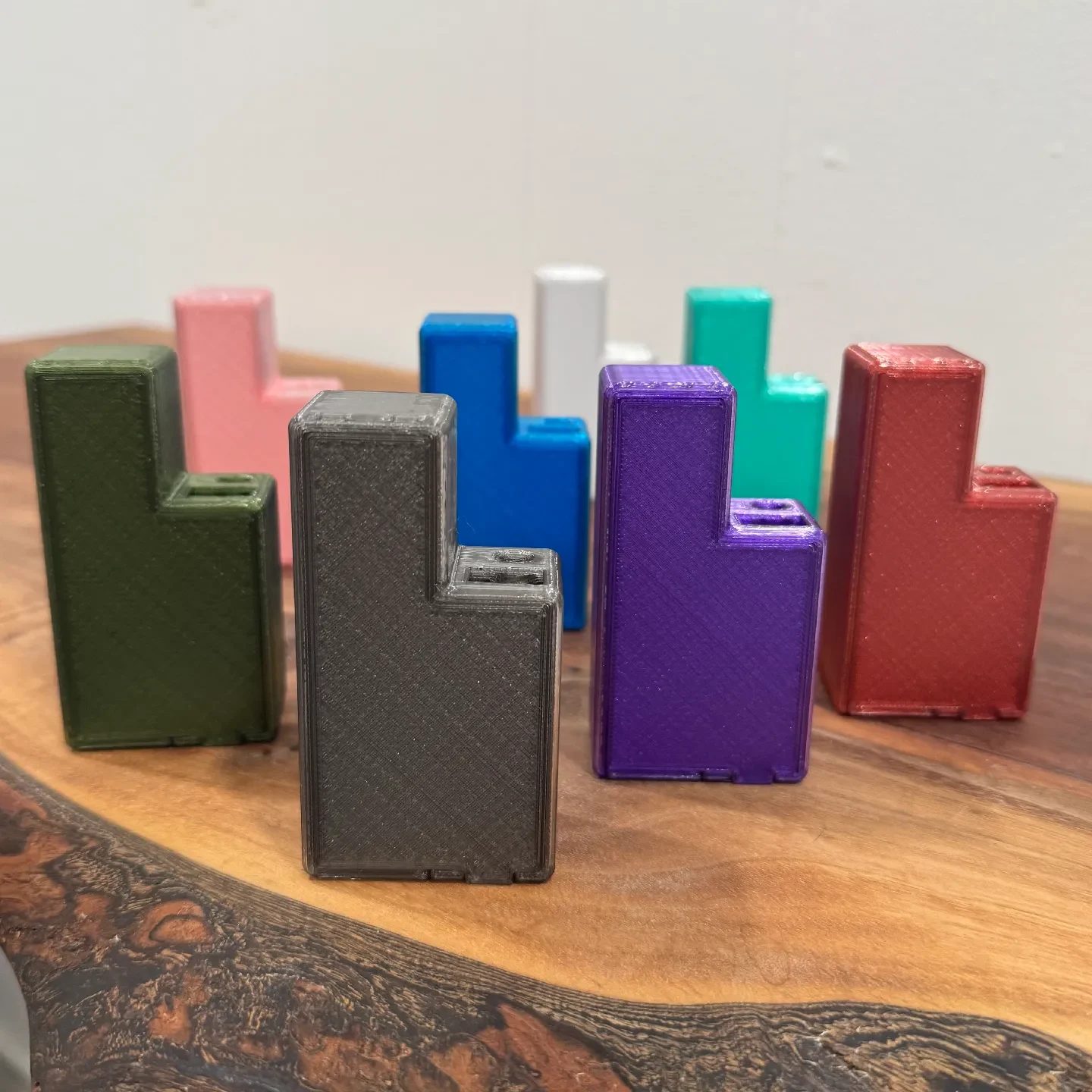

Большую часть своих «Спутников народа» я печатаю в PETG. Это хороший баланс доступности, термостойкости и простоты печати. Вы можете добиться успеха с другими высокотемпературными нитями, такими как ASA или ABS, но я рекомендую НЕ использовать PLA или PLA+. (Нити PLA деформируются даже при умеренном нагреве.)

Материал: ПЭТГ
Высота слоя: 0,2 мм
Толщина слоя: 0,4 мм
Стены: 3-4
Заполнение: 30-40%
Поддерживает: Нет

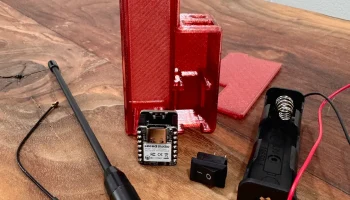

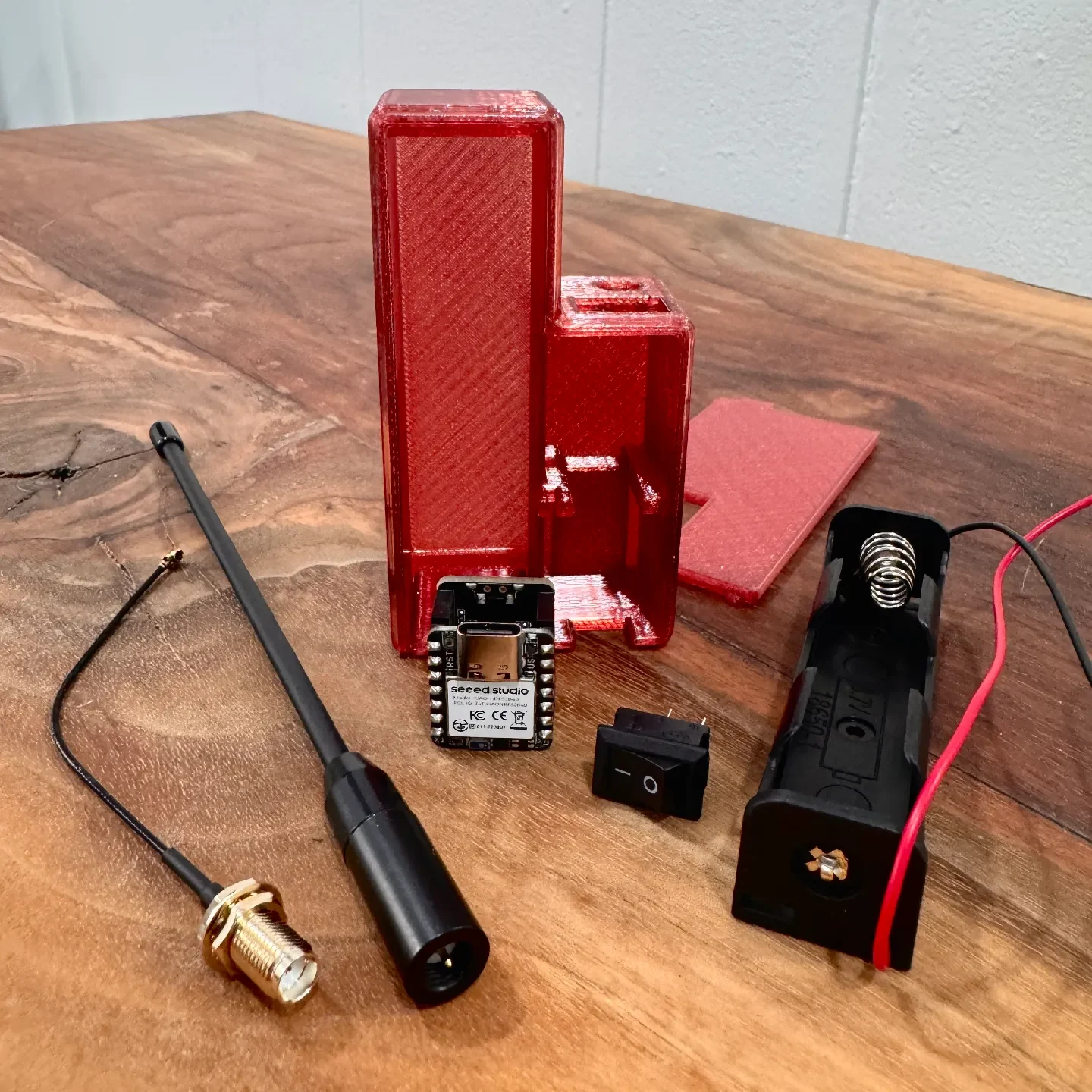

Компоненты и инструменты

Основные компоненты:

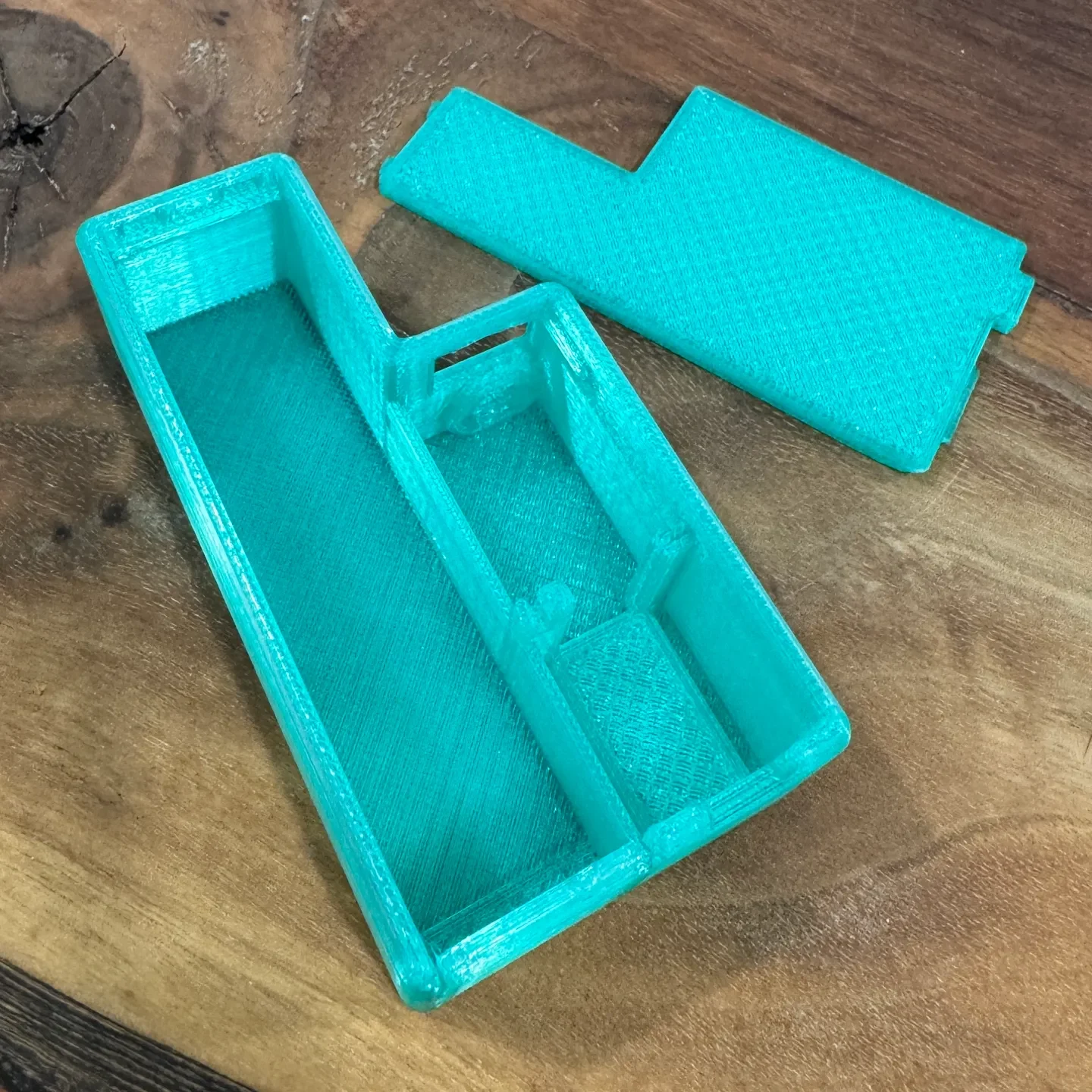

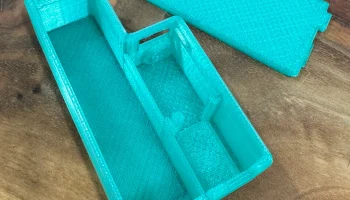

3D-печатный корпус
Комплект разработчика Seeed Studio Xaio nRF
Антенна (и кабель SMA-IPEX длиной 10 см)
18650 Держатель батареи
Кулисный переключатель вкл./выкл.
18650 Батарея

Минимально необходимые инструменты:
Паяльник
Полумесяц

Инструкции

Пошаговые видеоинструкции можно найти здесь. Сборка начинается ок. XX:XX в видео.

Текстовые инструкции:

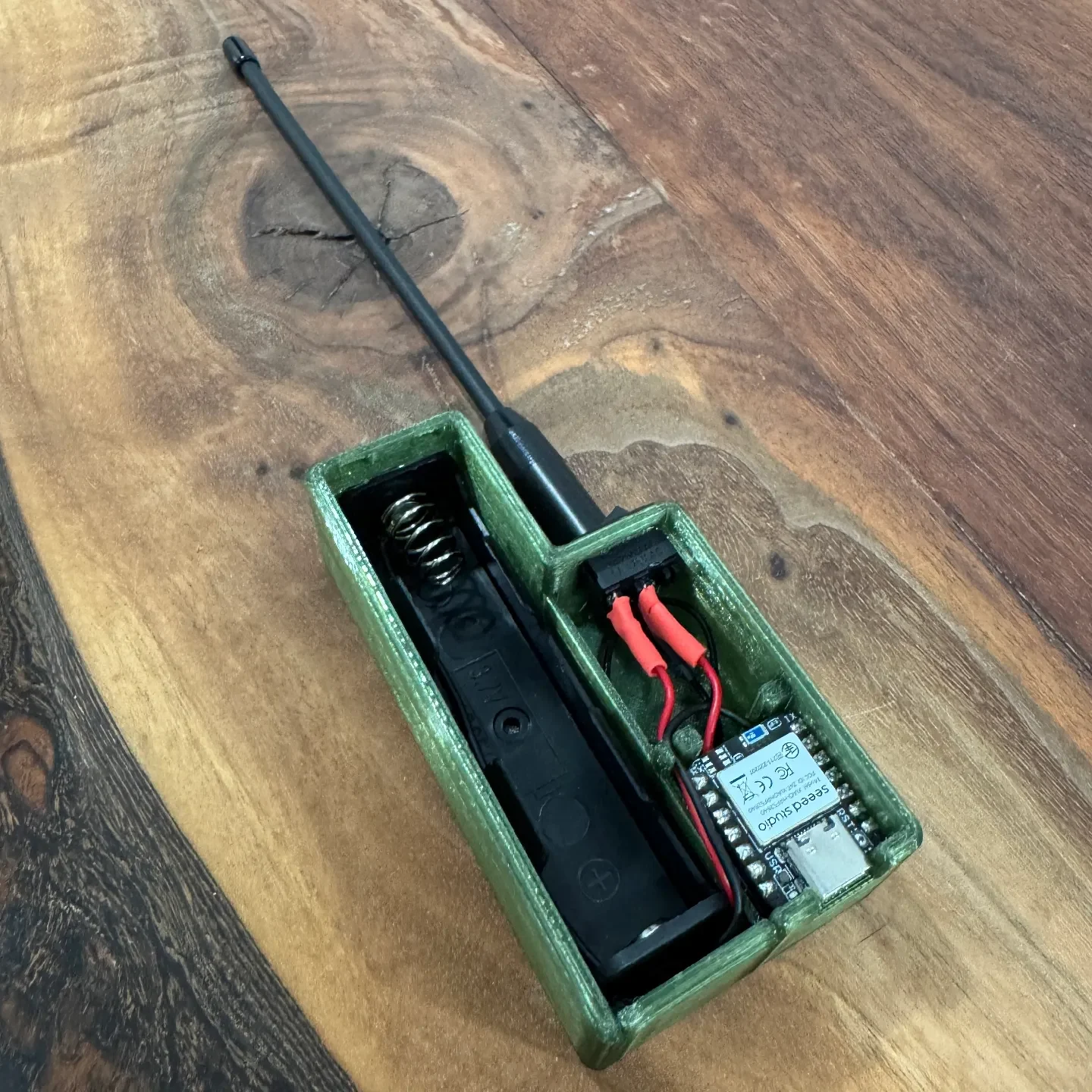

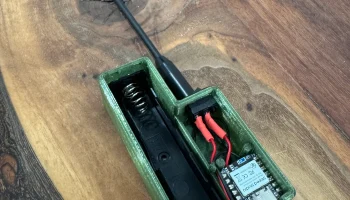

Шаг 1. Закрепите держатель батареи внутри корпуса
Шаг 2. Закрепите разъем SMA внутри корпуса
Шаг 3. Подключите антенный кабель к чипу LoRa и закрепите внутри корпуса
Шаг 4. Закрепите кулисный переключатель включения/выключения внутри корпуса
Шаг 5. Зачистите концы проводов при подготовке к пайке
Шаг 6: Припаяйте провода в подходящих местах
Шаг 7. Закройте корпус и закрепите антенну на разъеме SMA.
Шаг 8: Flash Radio с использованием Meshcore.io
Шаг 9. Сопряжение с устройством Bluetooth и настройка параметров
Шаг 10: Присоединяйтесь/создавайте каналы и начинайте отправлять сообщения

Время выполнения проекта: 15-45 минут (если у вас есть все детали и инструменты наготове)

Устойчивость к атмосферным воздействиям

People's Companion НЕ является ВОДОНЕПРОНИЦАЕМЫМ. Он не имеет защиты от атмосферных воздействий и НЕТ ВОДОНЕПРОНИЦАЕМОСТИ. Помните, что он должен быть сухим.
