RAK WisMesh 1W Booster Корпус из 2-дюймовой трубы из ABS

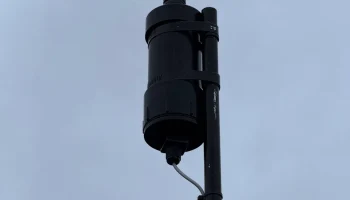

Прикрепите стартовый комплект WisMesh к передней части, две ячейки 18650 сзади и вставьте их в 2-дюймовую трубу из АБС-пластика, чтобы получить защищенный от атмосферных воздействий узел, который можно легко установить где угодно!
Спецификация:
Около 12 см 2-дюймовой трубы из АБС-пластика.
2-дюймовая втулка из ABS с просверленным отверстием 5/8 дюйма (для антенны N-типа)
2-дюймовая переходная втулка из ABS с внутренней резьбой x FIPT
2-дюймовая вилка из АБС-пластика MIPT с просверленным отверстием 1/2 дюйма.
Кабельный ввод PG7 (обрежьте два угла контргайки, чтобы они вошли в заглушку МФТИ)
Гнездо N-типа 5 см к перегородке MHF1 (https://www.aliexpress.com/item/1005008877279360.html)
2 держателя батарей 18650 (провода параллельны, заделываются розеткой JST-PH)
7 термофиксированных вставок M2,5x3,5x4
5 винтов с полукруглой головкой M2,5x6
2 винта с полукруглой головкой M2,5x12 (при использовании крепления антенны, в противном случае M2,5x8)
Зажим разъема IPEX
www.printables.com/model/1560827-rak-13302-i-pex-connector-clamp
Общие инструкции
Просверлите отверстие диаметром 5/8 дюйма в обычной торцевой крышке и снимите фаску на внутреннем крае с помощью инструмента для снятия заусенцев, чтобы впоследствии облегчить себе жизнь.
Просверлите отверстие диаметром 1/2 дюйма в навинчивающейся торцевой крышке и установите здесь сальник PG7, чтобы обеспечить точку входа для USB или солнечной энергии.
Используйте немного АБС-цемента, чтобы прикрепить переходную втулку x FIPT с внутренней резьбой к одному концу 12-сантиметровой трубы, а обычную торцевую крышку — к другому концу.
Установите термофиксированные вставки в напечатанную на 3D-принтере среднюю пластину.

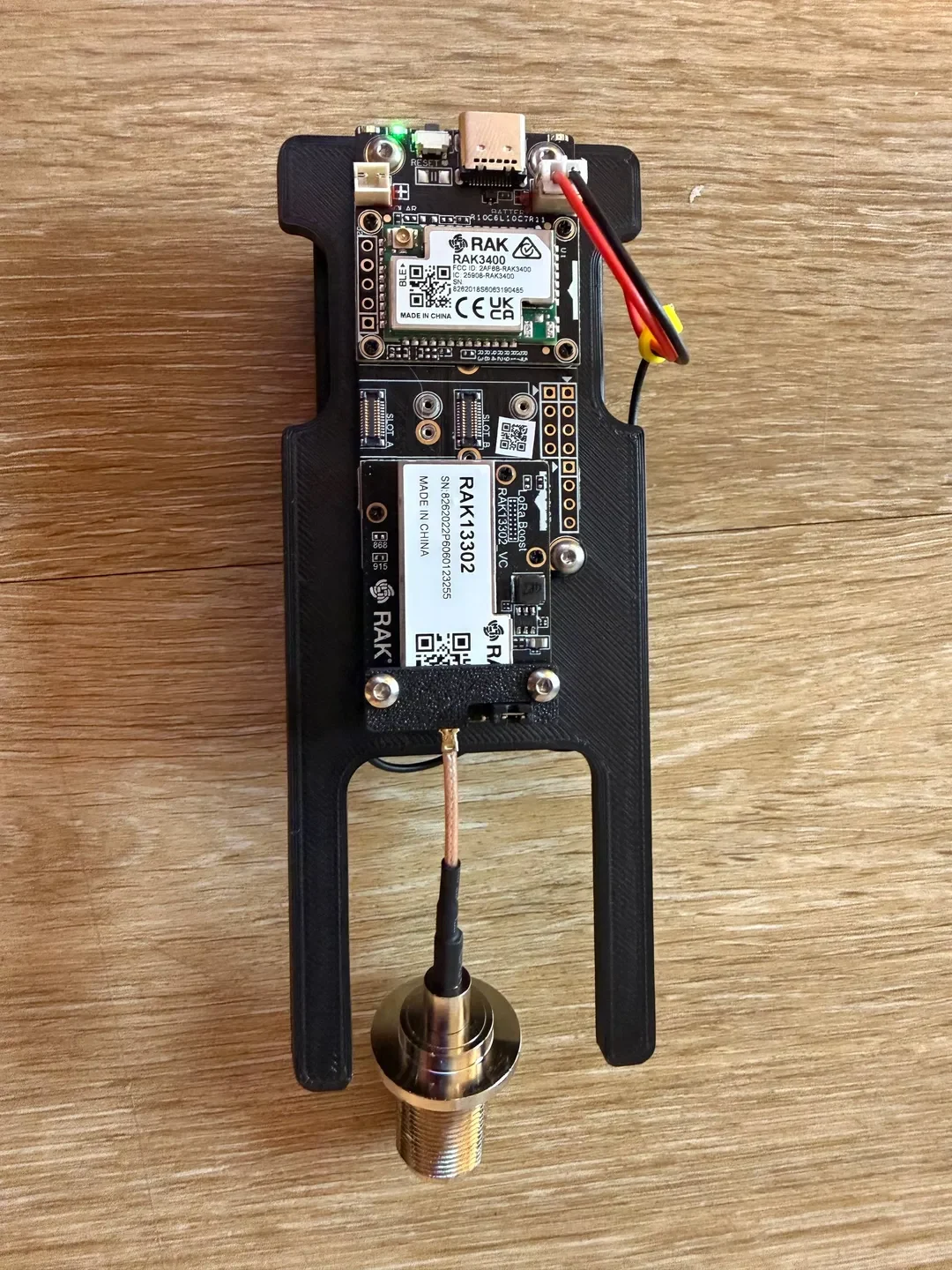

Прикрутите плинтус RAK к детали.
Подключите адаптер MHF1 к N, затем добавьте зажим разъема и прикрутите все к средней пластине.
Прикрепите антенну BLE к средней пластине и подключите ее к NRF52 Wisblock.

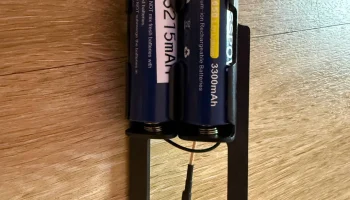

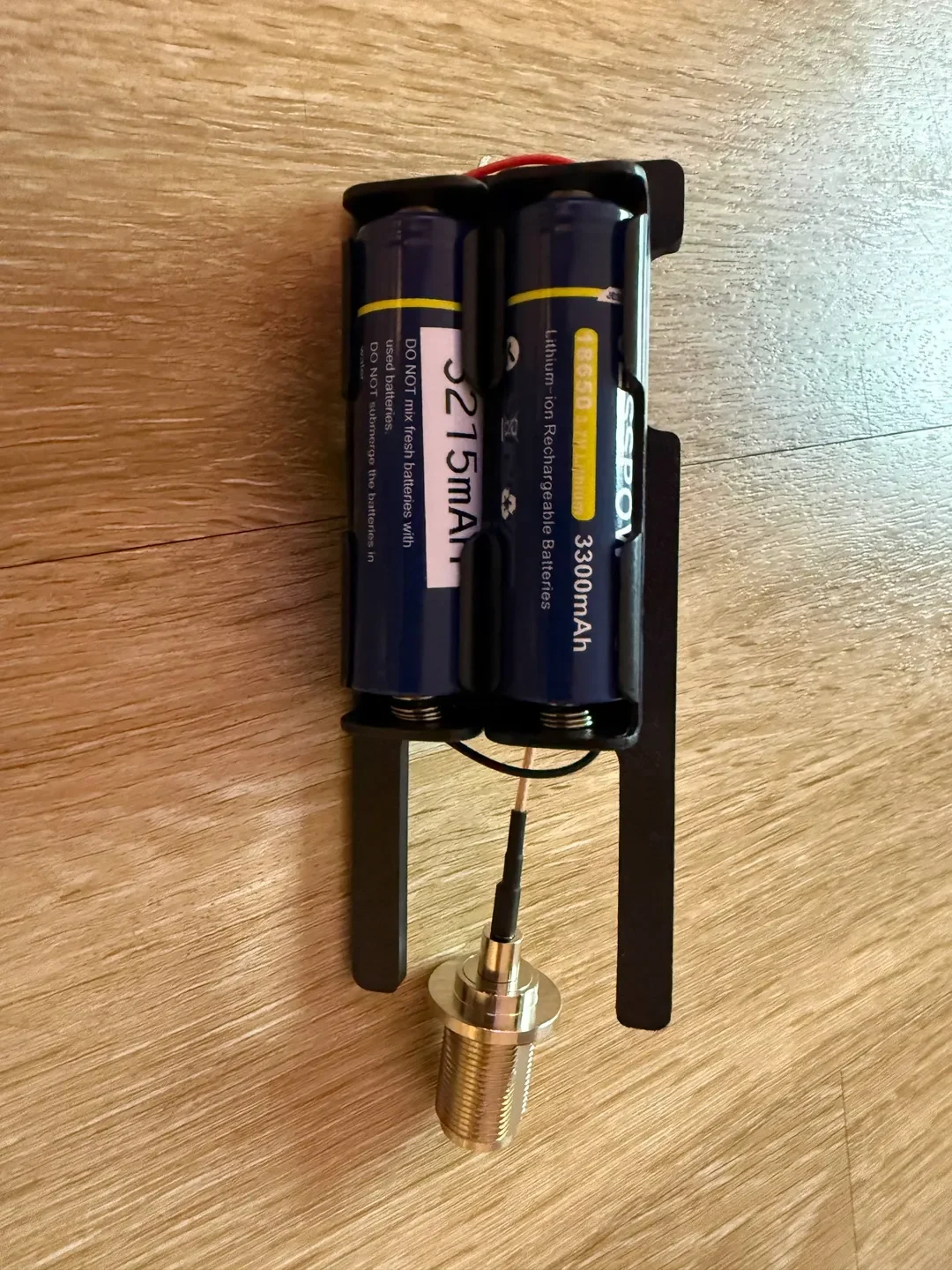

Прикрутите крепления для батарей 18650 к задней части средней пластины, подключите их к основной плате RAK и установите батареи. Чтобы предотвратить передачу модуля на этом этапе, вы можете перевести его в режим DFU. Не забудьте вывести его из режима DFU после подключения антенны!
Пропустите провод солнечной батареи или USB через кабель PG7, а затем подключите его к основной плате RAK.

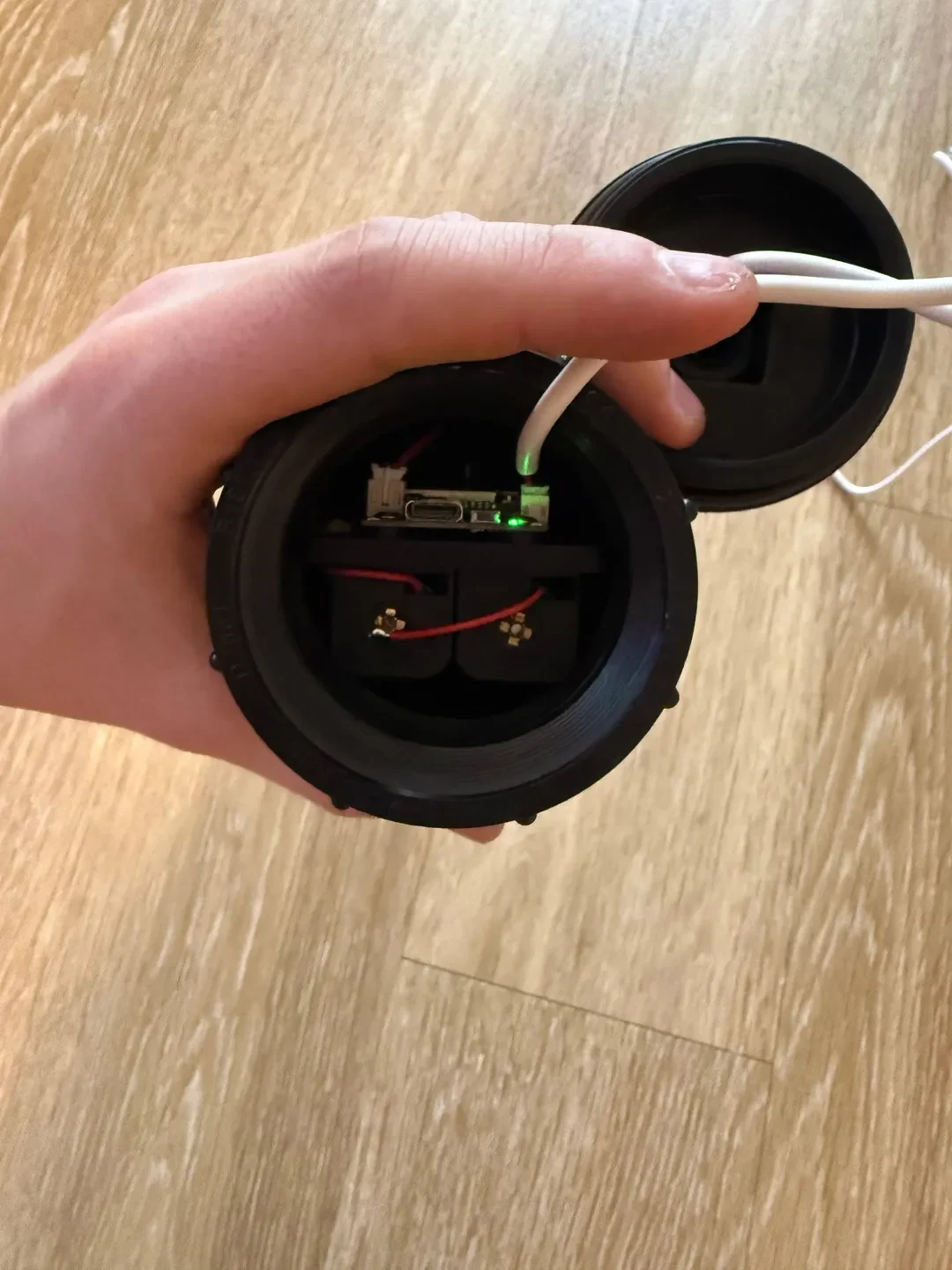

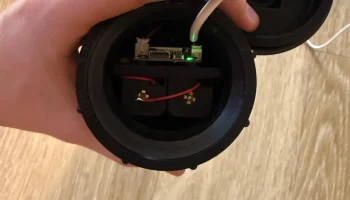

Вставьте все в трубку ABS, убедившись, что разъем N проходит через верхнюю торцевую крышку. Навинтите стопорную гайку на разъем N.
Закрутите нижнюю крышку, затяните сальник PG7, и все готово. вперед!
