Наружный узел сетки
На крышке расположен мини-переключатель SPDT-DPDT для отключения питания аккумулятора и кабель USB-c на USB-c:
www.aliexpress.us/item/3256808960817515.html?spm=a2g0o.order_list.order_list_main.117.31d51802TVrGpX
Будьте осторожны при заказе кабеля USB-c — USB-c: один конец должен быть «папа», а другой — «мама», и описания не очень полезны. В противном случае вы можете просто подключить провода от солнечной панели и силикона или эпоксидной смолы, чтобы загерметизировать/закрепить силовой кабель.
Крышка предназначена для крепления Rak 3401 с комплектом повышения мощности 1w 13002 прямо к ней. Если вы не используете комплект 1w от Rak, у меня также есть адаптер комплекта Seeed Xiao WIO и адаптер Heltec, который должен поддерживать как v3, так и v4 от Heltec.
Если вы настраиваете Rak 1w, убедитесь, что вы подаете питание 5 В непосредственно на усилитель, это поможет повысить питание USB до 5 В: a.co/d/06B7zA2b
В противном случае можно запитать хелтек и увидеть прямо с USB-c на USB-c, который находится в крышке.
Батарейный отсек должен вмещать два устройства 18650, расположенные рядом. Я использую липо-батареи емкостью 3000 мАч, и мне помогает приклеивание небольшого двустороннего скотча, чтобы он не скользил. Кэдди просто нажимается на соответствующие пазы в корпусе. Если вы беспокоитесь о том, как держится, просто нанесите на него немного силикона, прижмите и дайте ему затвердеть.

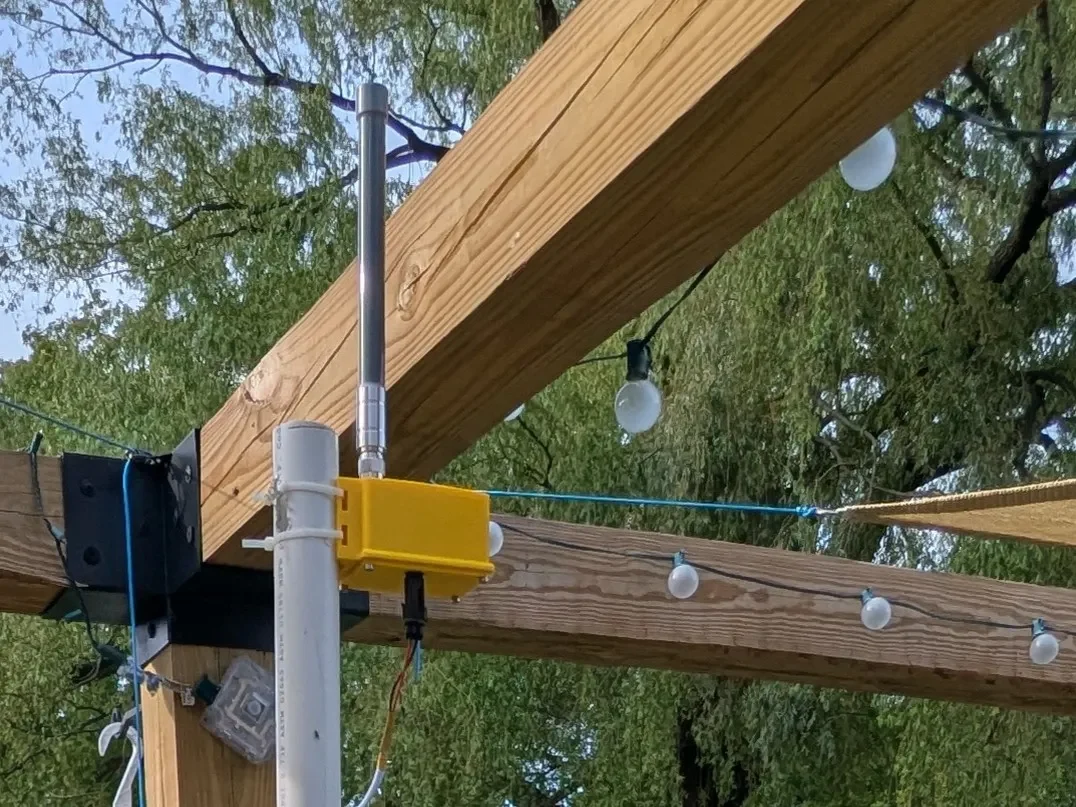

Вы можете распечатать два корпуса: один подходит для антенны SMA, а другой — для типа N. Сами тела можно закрепить на шесте с помощью здоровенных стяжек, и они никуда не денутся.
Для крепления крышки к корпусу я использую термофиксирующие вставки. Есть канал, по которому вы можете проложить небольшую полоску силикона, чтобы защитить корпус от атмосферных воздействий, или просто проложить полоску снаружи, где встречаются крышка и корпус. Внутри самой крышки вам не нужны термовставки для фиксации платы: винт M3 достаточно врежется в отпечаток, чтобы закрепить плату.
Компактная версия практически такая же, но не имеет возможности использовать 18650-е годы и аккумуляторную батарею. Есть две петли, через которые можно протянуть застежку-молнию, чтобы липо-батарея не болталась во время движения. body.
