Корпус стартового комплекта RAK WisMesh 1 Вт

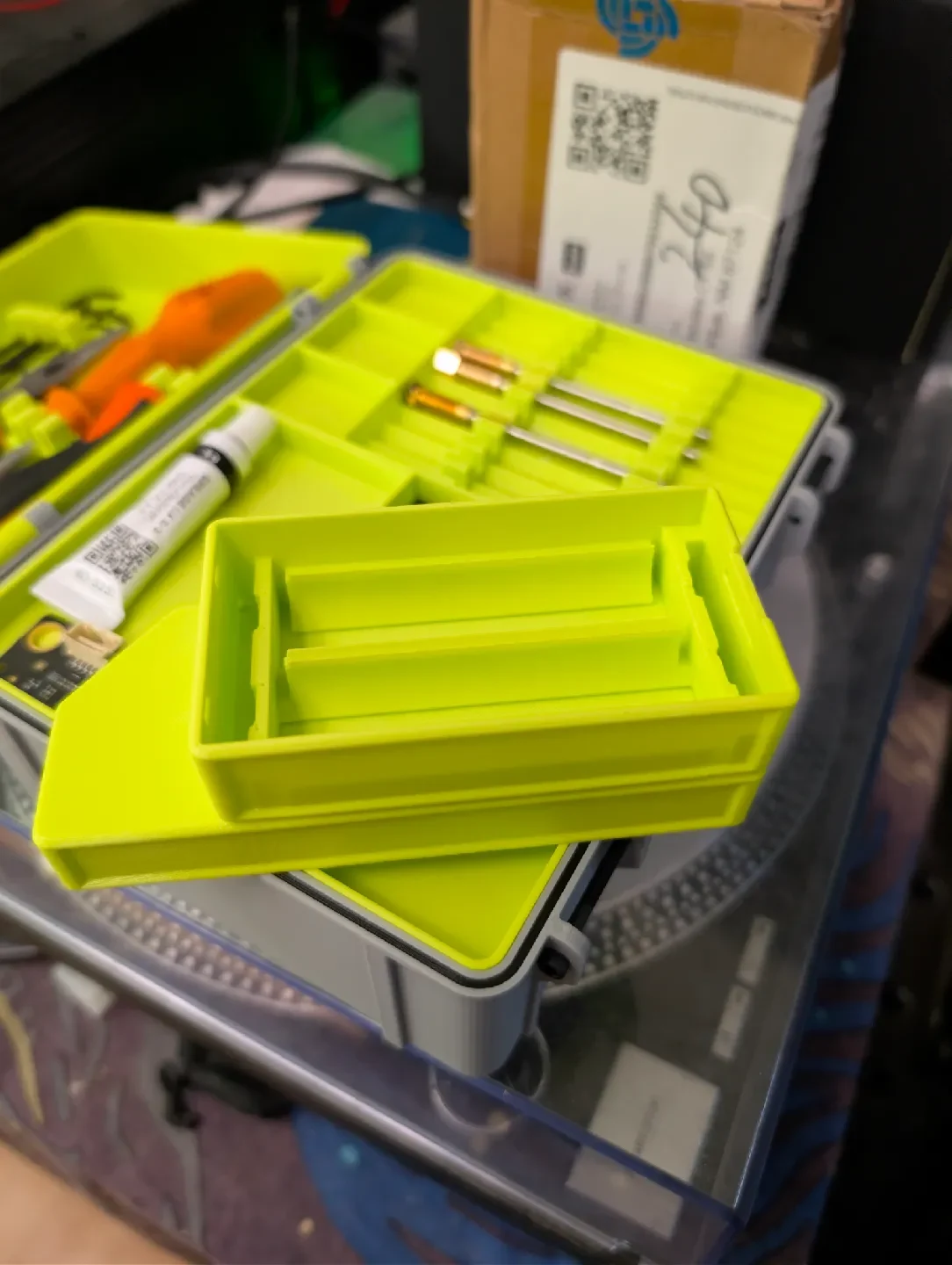

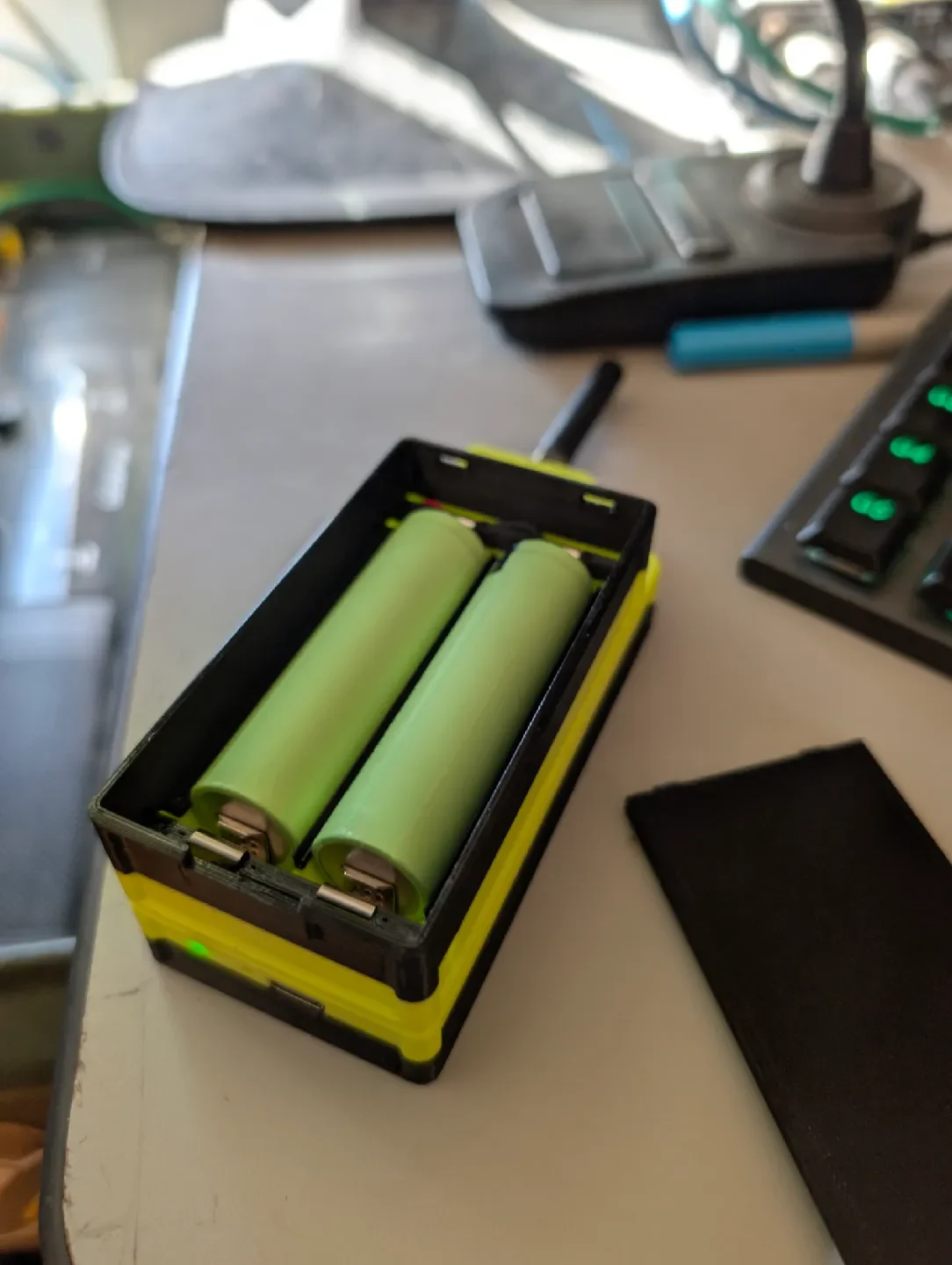

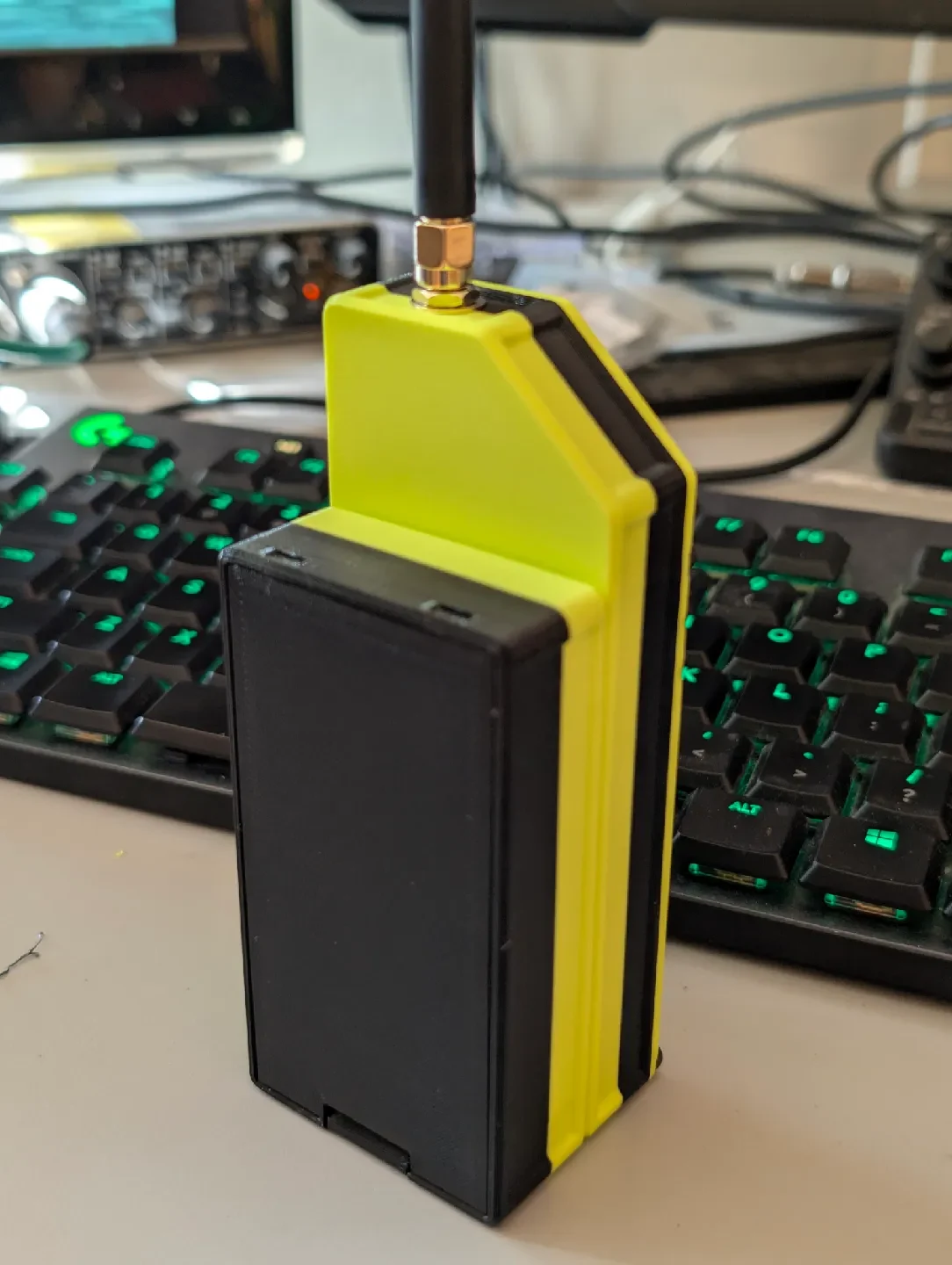

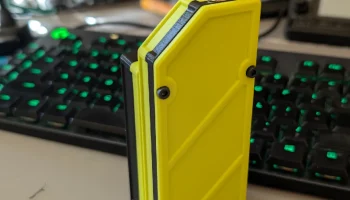

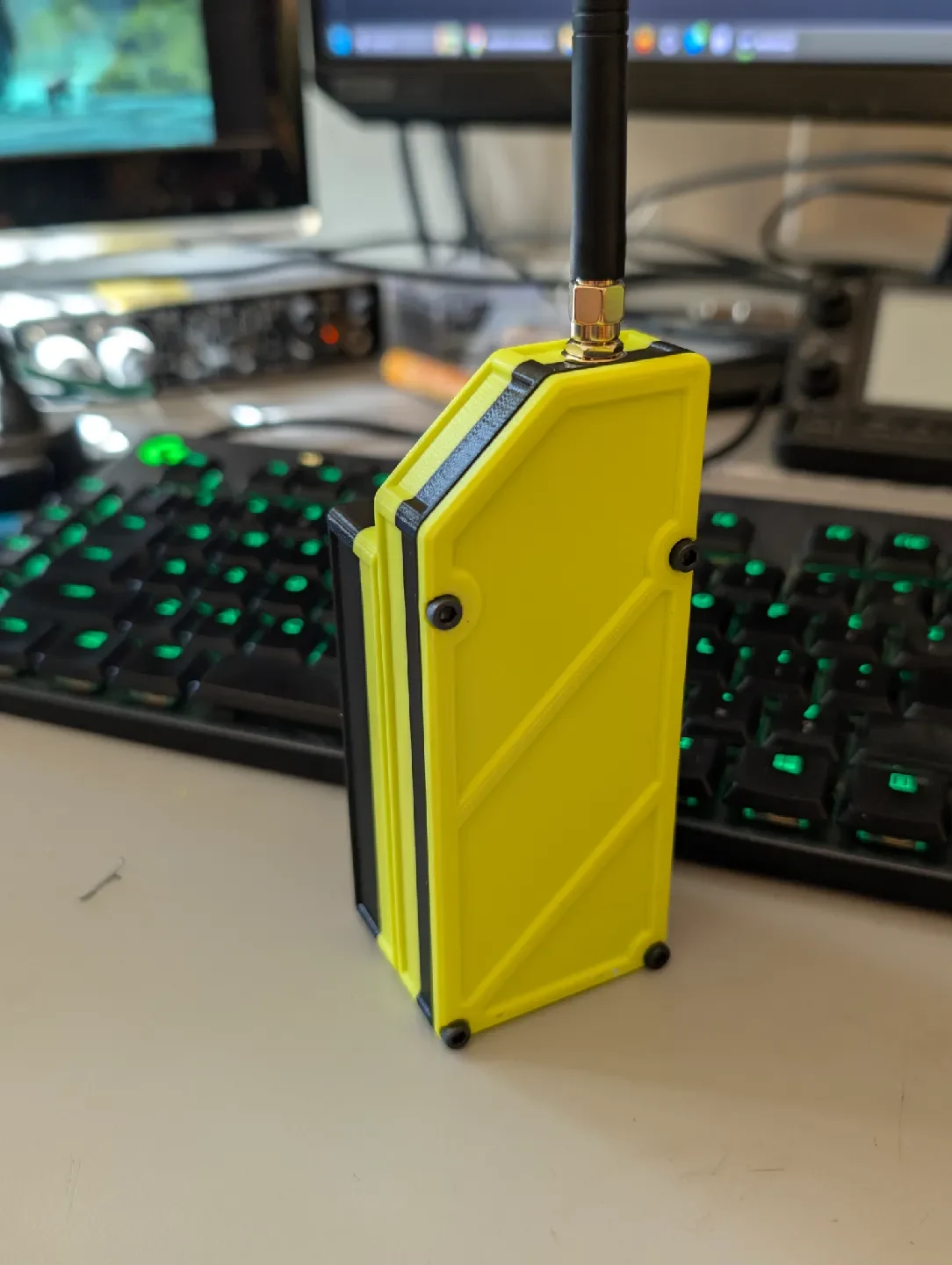

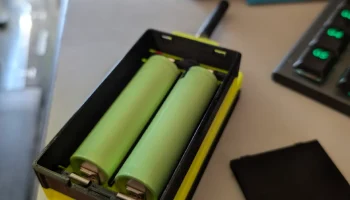

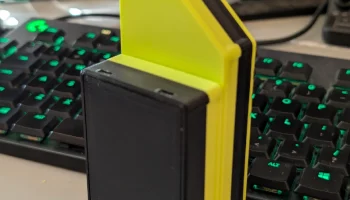

Это чехол для комплекта повышения мощности rak wismesh 1 Вт. В нем установлены платы RAK3401, RAK13302 и RAK19007. У него есть места для антенны GPS для дополнительного RAK12501. В нем есть места для установки антенн BLE и LORA, которые идут в комплекте. Сзади расположены две батареи 18650, подключенные параллельно.

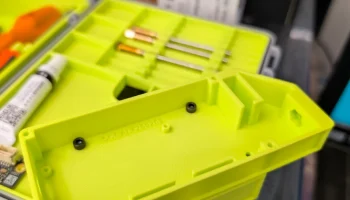

Для таких вещей, как батарейный отсек, блок печатной платы и дверца батарейного отсека, рекомендуется использовать минимальные опоры. Аккумуляторный отсек должен быть напечатан на обратной стороне, слотами для 18650-х годов вверх.
Необходимые детали:
Стартовый комплект усилителя WisMesh 1 Вт
8 винтов с шестигранной головкой M3x6
4 контакта батареи Keystone #209
немного провода для подключения аккумуляторов
Разъем JST-PHR2 для подключения аккумуляторов к разъему BATT на плате (проверьте полярность аккумуляторного блока. На плате имеется индикатор +, указывающий, какой контакт является плюсом для разъема аккумулятора)
Сборка
Все отверстия предназначены для саморезки с помощью соответствующего винта.

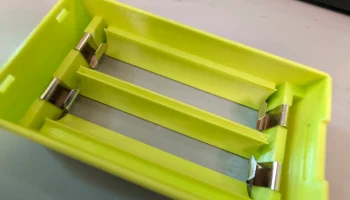

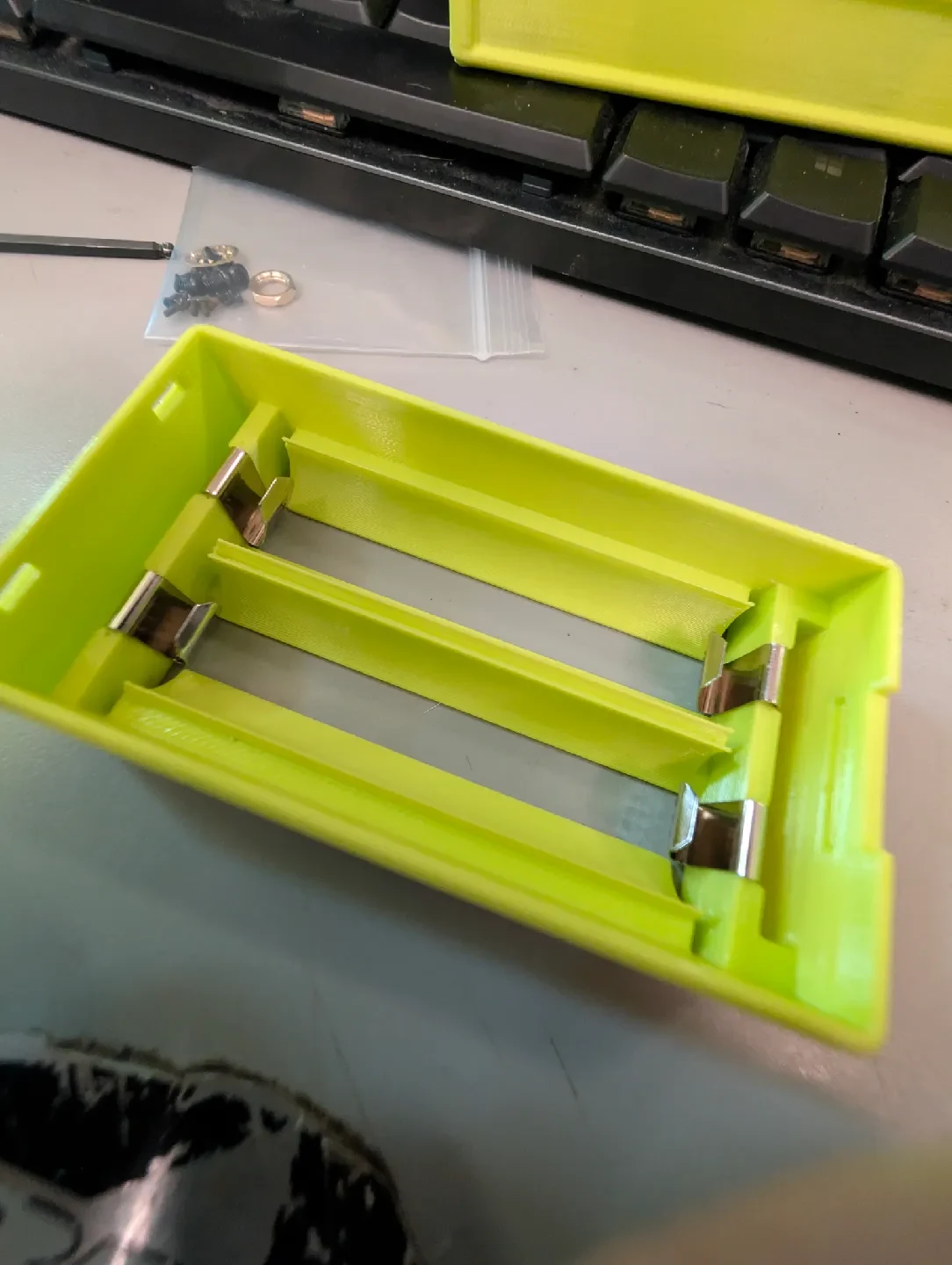

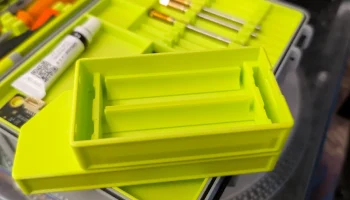

Соберите аккумуляторный блок отдельно для удобства доступа. Припаяйте контакты Keystone 209, чтобы батареи располагались параллельно. Имеются отверстия для пропуска проводов.

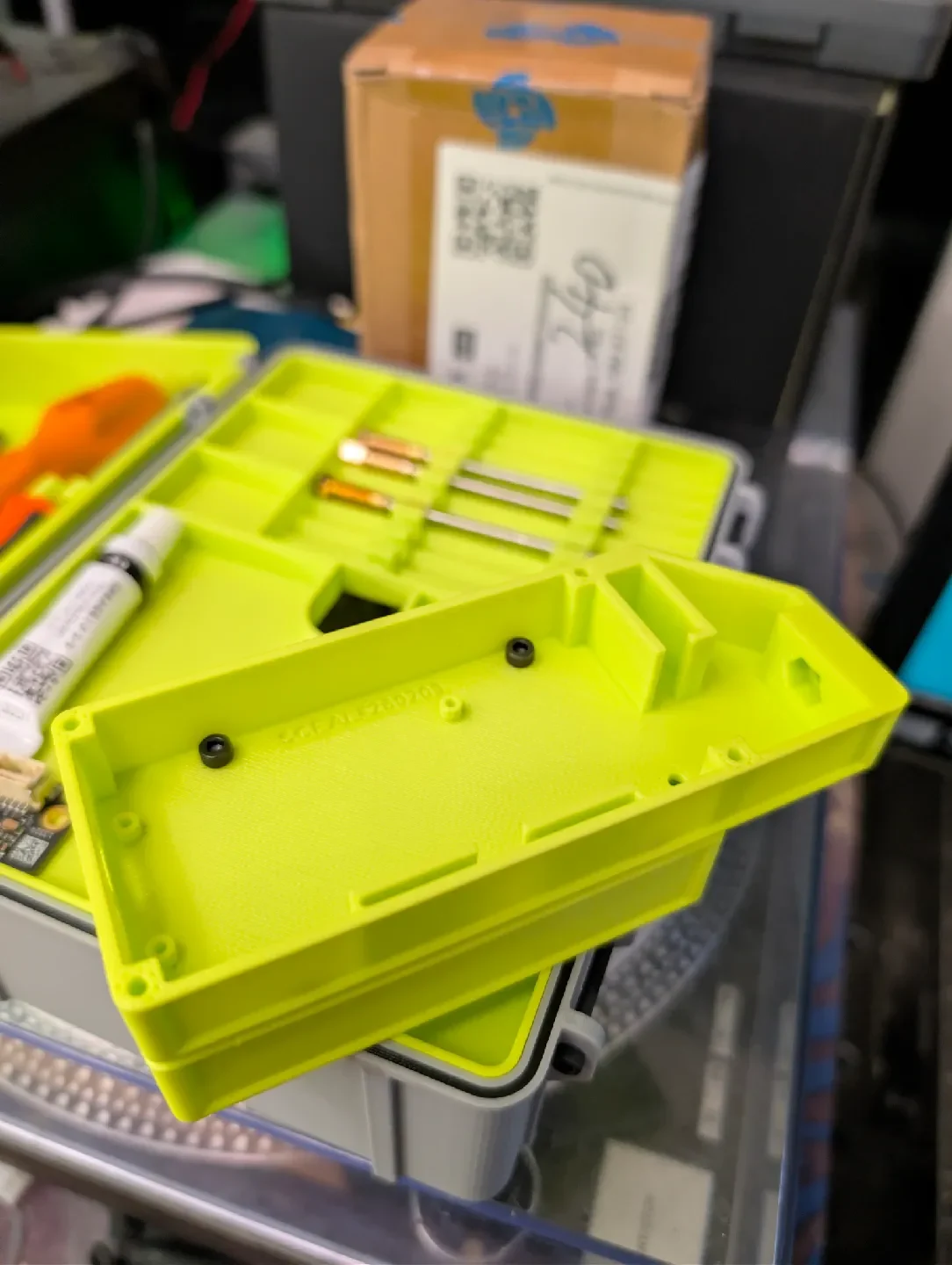

Прикрутите батарейный отсек к корпусу печатной платы со стороны корпуса печатной платы с помощью 4 винтов m3x6.

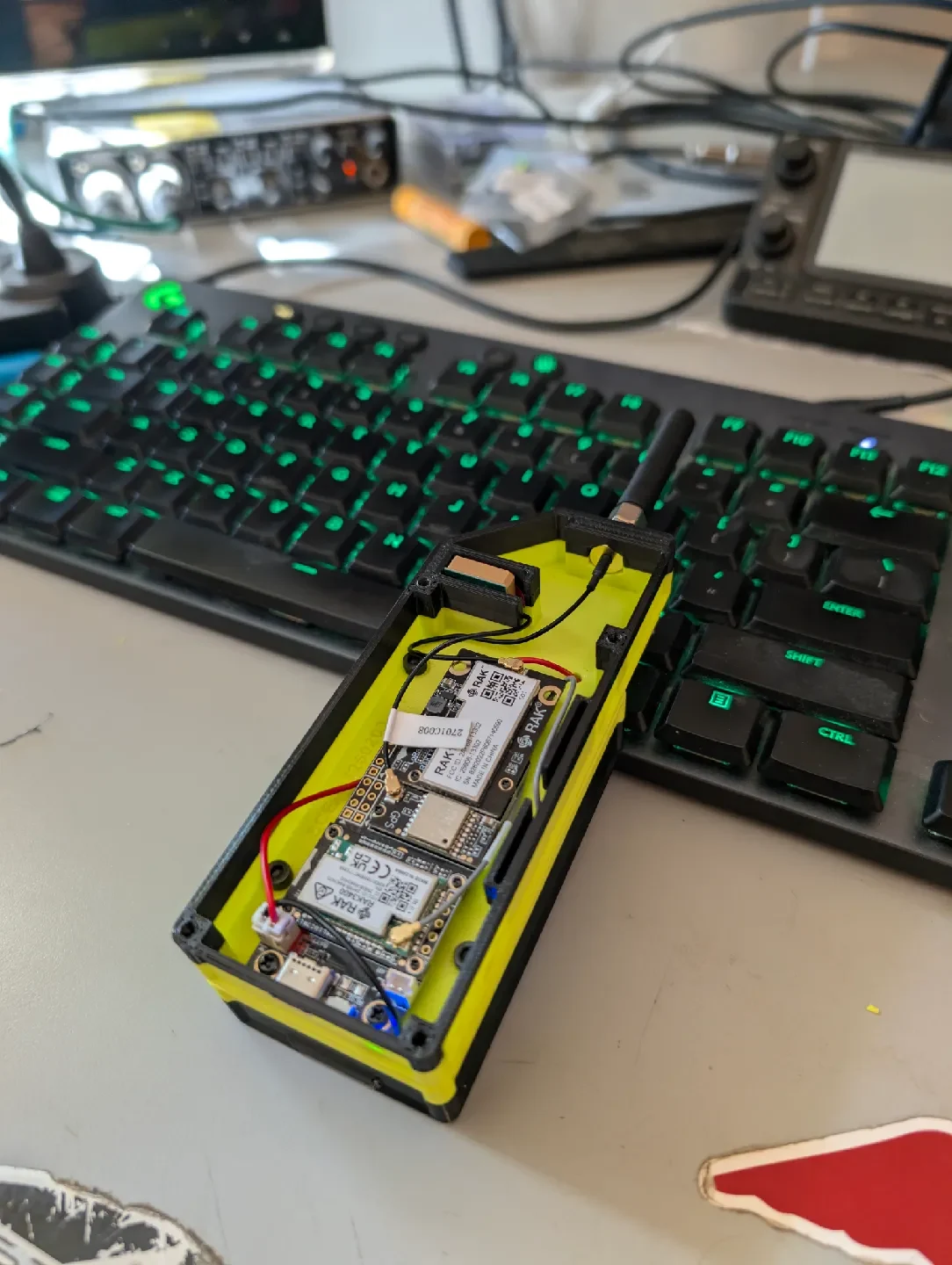

Вкрутите плату в коробку с помощью винтов, которые идут в комплекте. Прикрепите антенны и вставьте их в свои гнезда. Подсоедините внешнюю антенну.
Крышка крепится 4 винтами m3x6.
