Чехол Faketec V4 Meshtastic MeshPhone с GPS и Oled

Обновления

Добавлена новая версия передней части, подходящая для (НОВОГО) 0,96-дюймового OLED-дисплея, поскольку старая версия была разработана для исходного размера OLED.
Спасибо @JLO_2137313 за отзыв!

Добавлена версия, подходящая для аккумуляторов 18650. Он немного толще, но с большей батареей он приятнее.
Спасибо @JLO_2137313 за предложение!

Добавлена версия M3 для корпуса 18650.

Добавлены файлы шагов.

Описание

Это мой первый чехол для Faketec V4, который я разработал самостоятельно.
Я пробовал многие другие чехлы, доступные здесь, и мне понравились функции некоторых из них. К сожалению, не было ни одного проекта, который включал бы все нужные мне функции. Поэтому я о��ъединил понравившиеся мне аспекты из нескольких дизайнов и создал свою собственную версию.

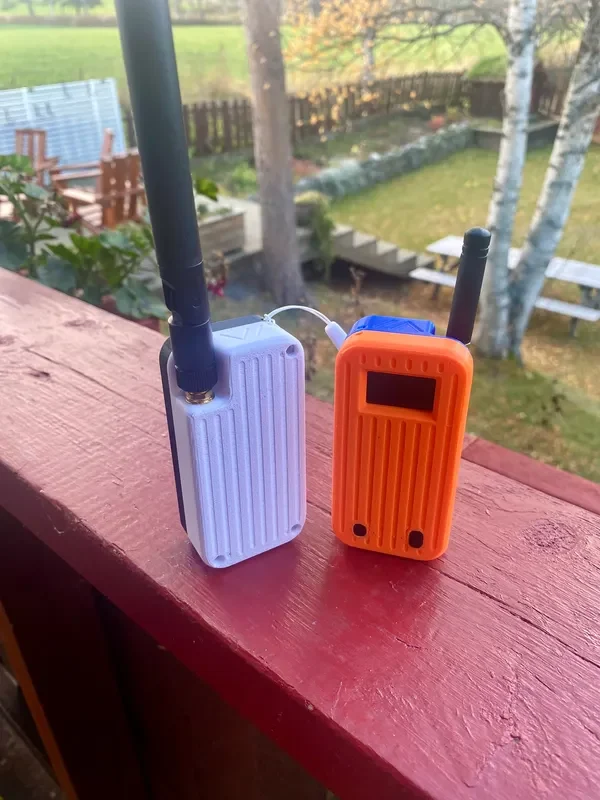

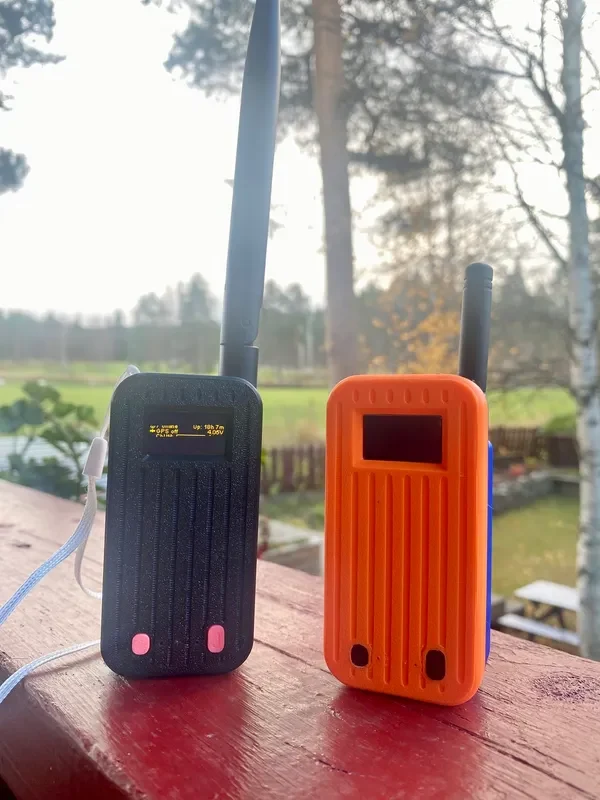

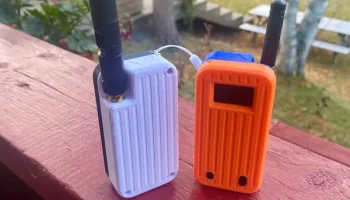

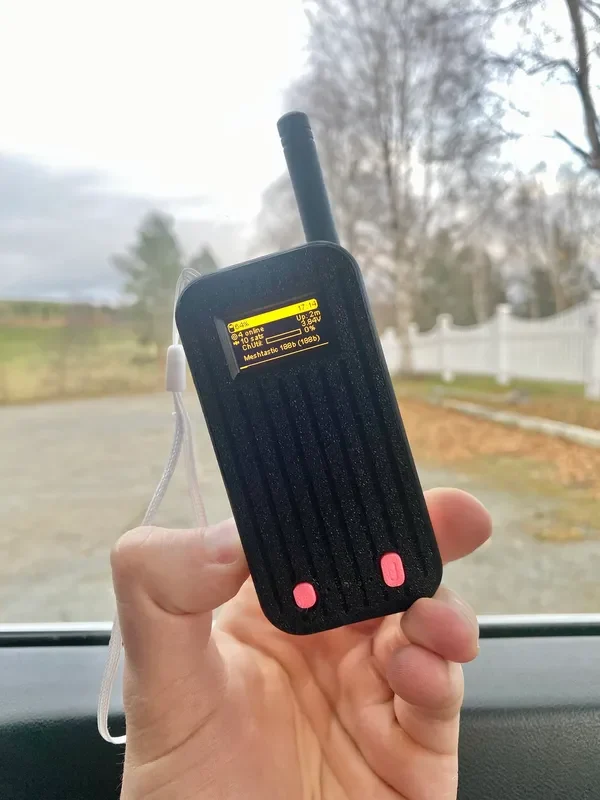

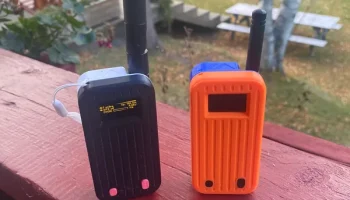

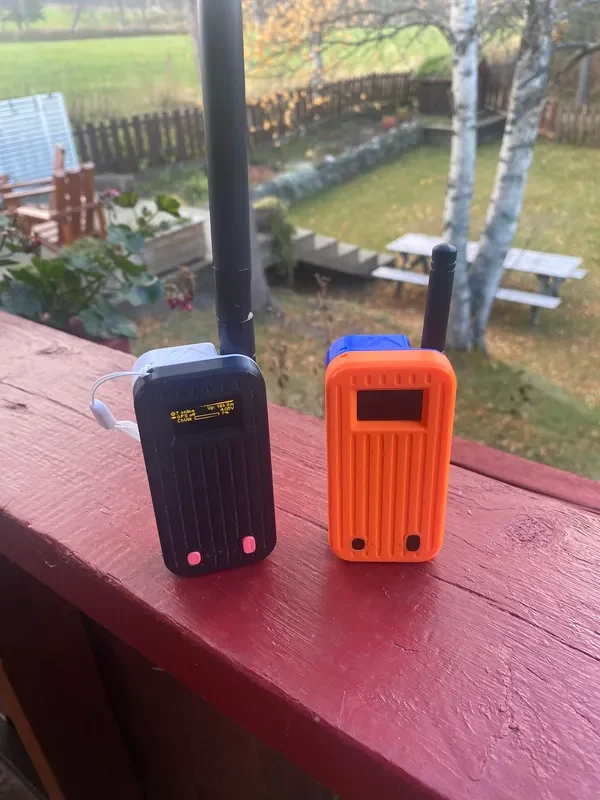

Этот чехол маленький и компактный, по форме напоминающий старый MP4-плеер или телефон.
Он включает в себя специальные места для GPS-модуля ATGM336H и зуммера, такого как SMD8530.
Корпус также поддерживает как старый, так и новый размеры 0,96-дюймового OLED-дисплея SSD1306, причем старая версия немного больше.

Я такж�� включил физический выключатель питания, так как не полностью доверяю программной функции отключения питания.

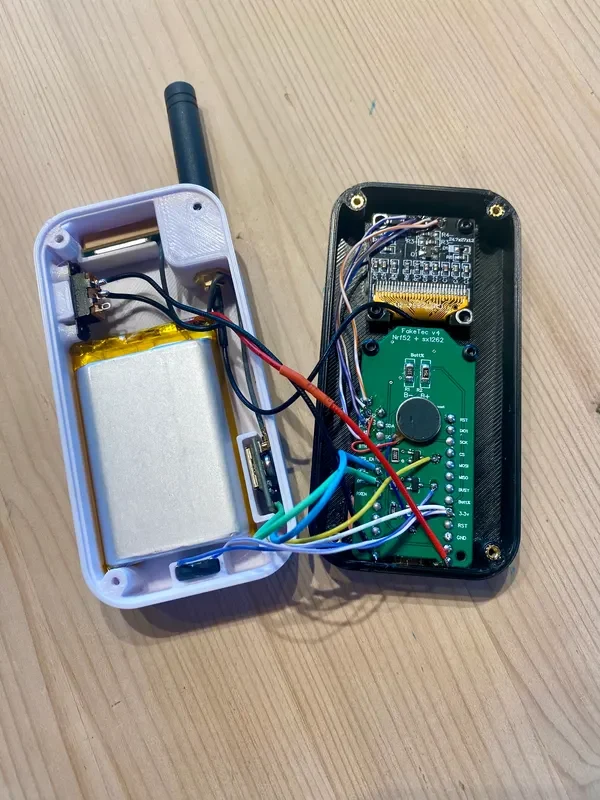

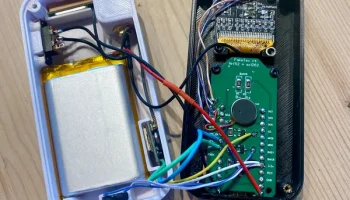

Помимо добавленных модулей сверху, остальное соответствует стандартной спецификации (BOM) для платы Faketec V4.

Батарея, которую я использовал, представляет собой стандартный LiPo элемент 103450.
Для сборки я использовал винты М2, чтобы конструкция была максимально компактной и надежно удерживала все компоненты. Корпус поддерживает антенны с максимальным диаметром основания около 13 мм. В модели также предусмотрены отверстия для темляка.

Используемые компоненты

OLED-дисплей (НОВЫЙ oled):
https://www.aliexpress.com/item/1005006901360788.html

GPS-модуль:
https://www.aliexpress.com/item/1005008476063712.html

Зуммер:
https://www.aliexpress.com/item/1005007896257871.html

Комплект винтов M2:
Можно обойтись всего 9 × M2×4 и 3 × M2×5 или любыми аналогичными винтами M2.
https://www.aliexpress.com/item/1005007278965396.html

Тепловые вставки (опционально):
M2 × 3 мм длиной, наружный диаметр 3 мм
https://www.aliexpress.com/item/1005008666672949.html

Антенный разъем (10 см):
https://www.aliexpress.com/item/1005009812335103.html

Выключатель питания (стандартный слайд 6 мм):
https://www.aliexpress.com/item/32812689209.html

Батарея (103450 LiPo):
https://www.aliexpress.com/item/1005007520210283.html
