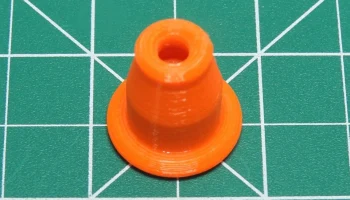

Инструмент для освобождения ПТФЭ

Проектирование

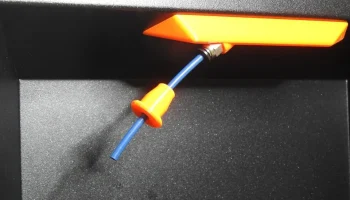

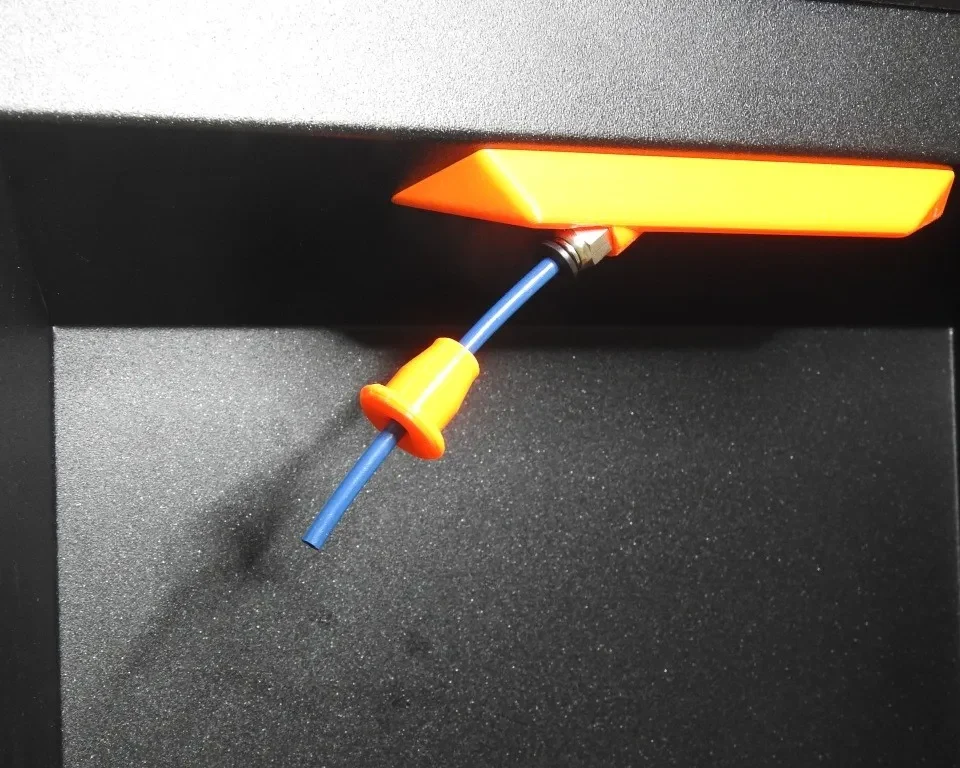

У меня есть и другие инструменты для освобождения ПТФЭ, но мне нужен был инструмент для освобождения, который находился бы в тюбике и всегда был доступен.

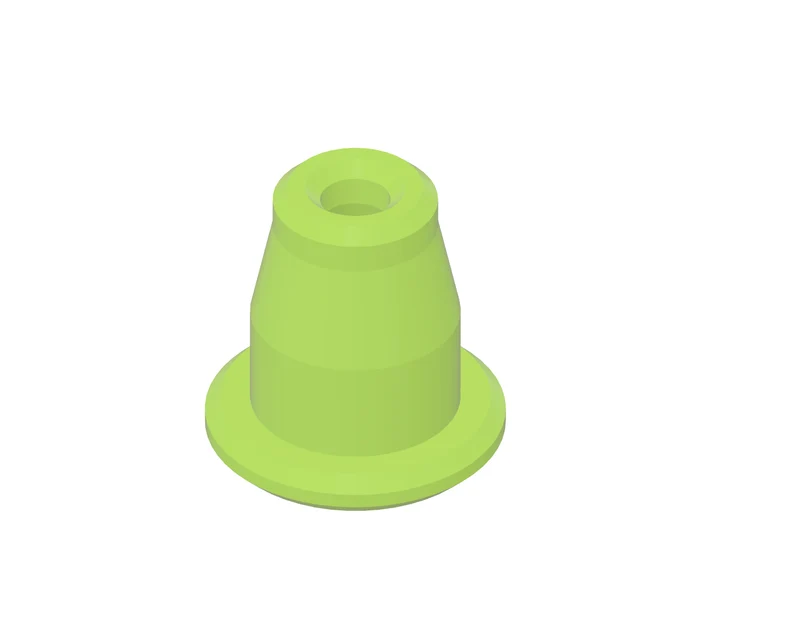

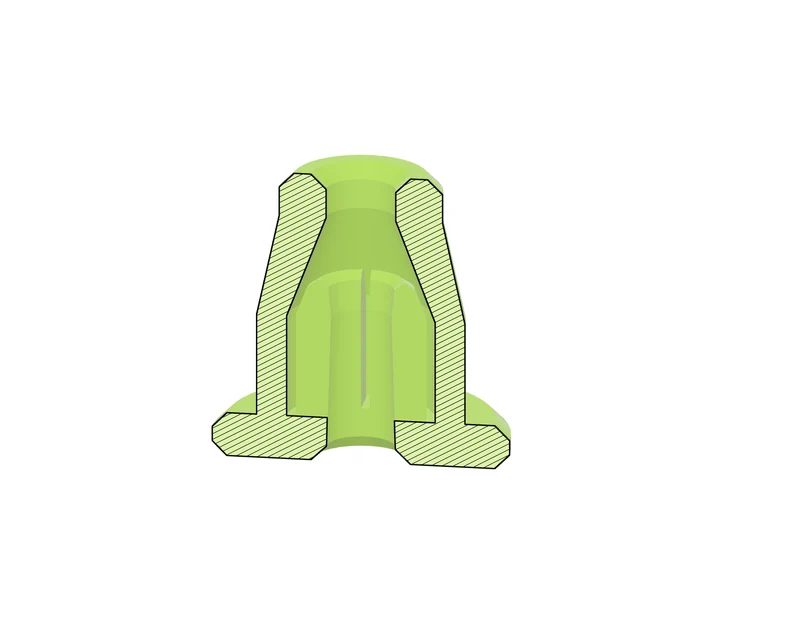

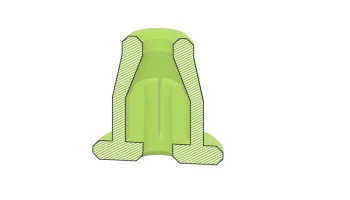

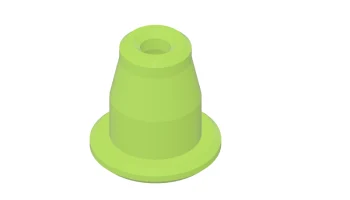

Я разработал это в Fusion 360 (входит в комплект). Он имеет внутренний механизм, позволяющий слегка захватывать трубку из ПТФЭ и предотвращать ее соскальзывание в нужное место.

Это полностью настраиваемый. Важными параметрами являются внутренний диаметр скользящей части и внутренний диаметр захватной части.

Диаметры скользящей части:

Внутренний диаметр толкателя

Отверстие на большом конце, которым вы толкаете.

Выпуск внутреннего диаметра

Отверстие на маленьком конце, которое контактирует с разъемом.

Диаметр захватной части:

Диаметр трубки

Диаметр трубки из ПТФЭ плюс небольшой зазор, позволяющий ей плотно прилегать, но при этом скользить, когда вы этого хотите.

Вы можете использовать другие параметры для управления формой инструмента по своему желанию.

Печать

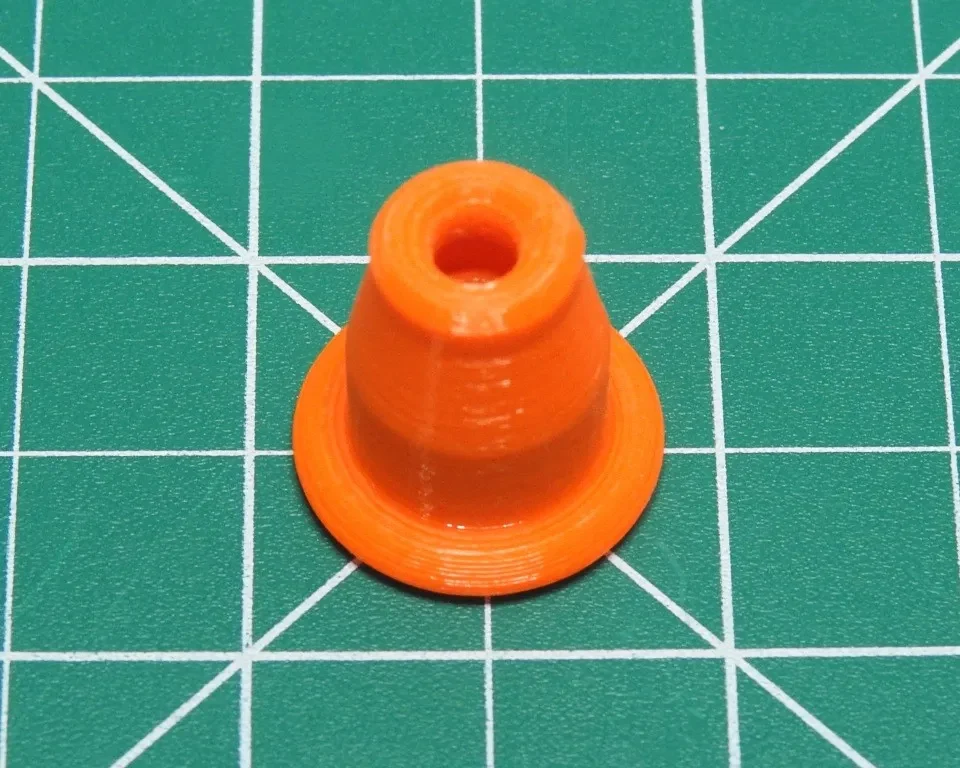

Я использовал PETG для придания пружинистости захватывающим рычагам. Я печатал с размером 0,20, поскольку зазоры довольно малы.

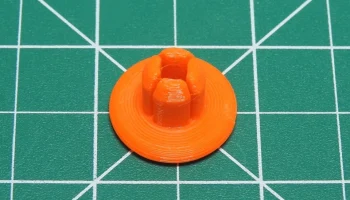

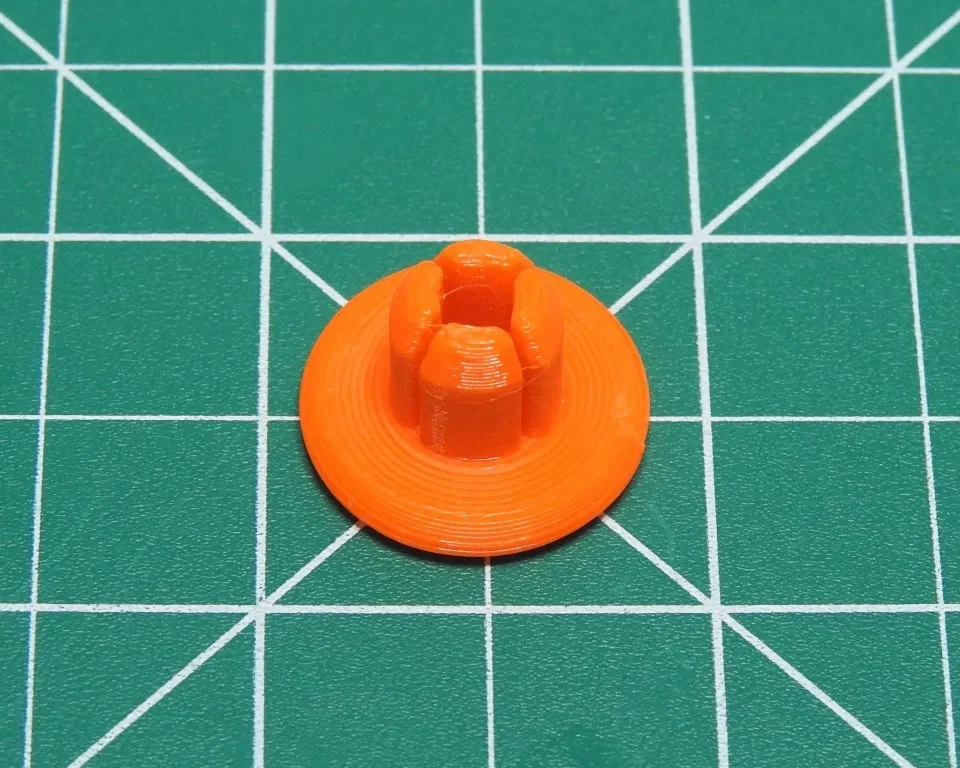

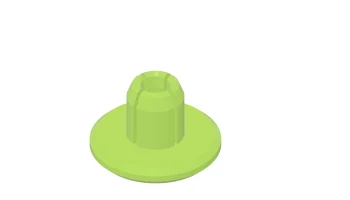

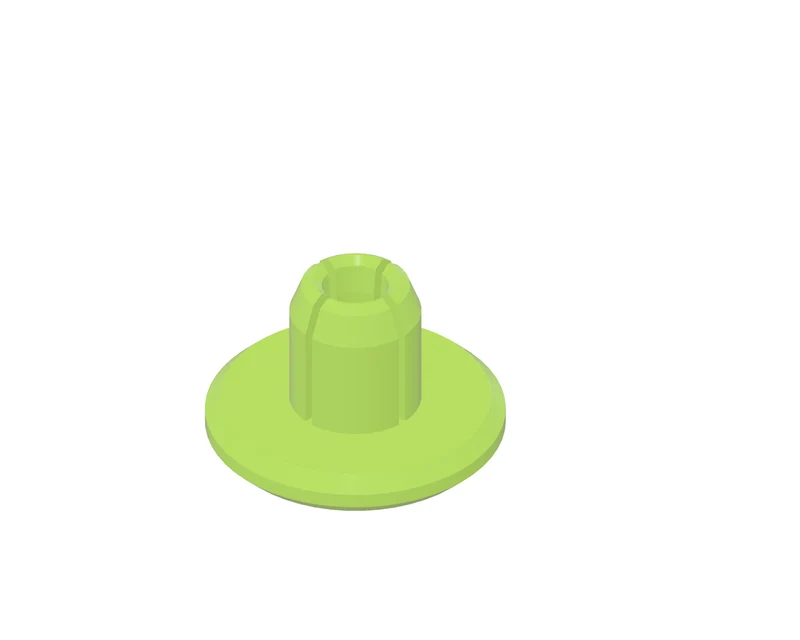

Если вы хотите распечатать быструю версию (входит в комплект) для проверки зазоров, отключите последнее вращение, которое делает внешний обложка.
