Параметрическая вентилируемая воронка (ремикс OpenSCAD)
Примечание: Это параметризованная модель с использованием OpenSCAD. STL предоставляется только в качестве примера/справки. Ниже описано, как использовать файл OpenSCAD.
Я не видел вентилируемых воронок, пока не наткнулся на превосходную «ЛУЧШУЮ ВЕНТИЛЯЦИЮ ВОРОНКУ» Питера Х:
Я никогда раньше не использовал Onshape, и поскольку я собирался проводить больше времени с OpenSCAD, а конструкция казалась более простой, чем мои обычные безрассудные идеи, я решил перестроить ее как можно точнее. Вы можете установить практически любую переменную, в том числе отказаться от вентиляции или ручки.
Модель содержит некоторые улучшения по сравнению с оригиналом, которые я почерпнул из отличного ремикса ex-nerd. Я указываю оба источника как источник, потому что при создании своей версии я чередовал их, и не думаю, что в итоге у меня остались все изменения бывшего ботаника.

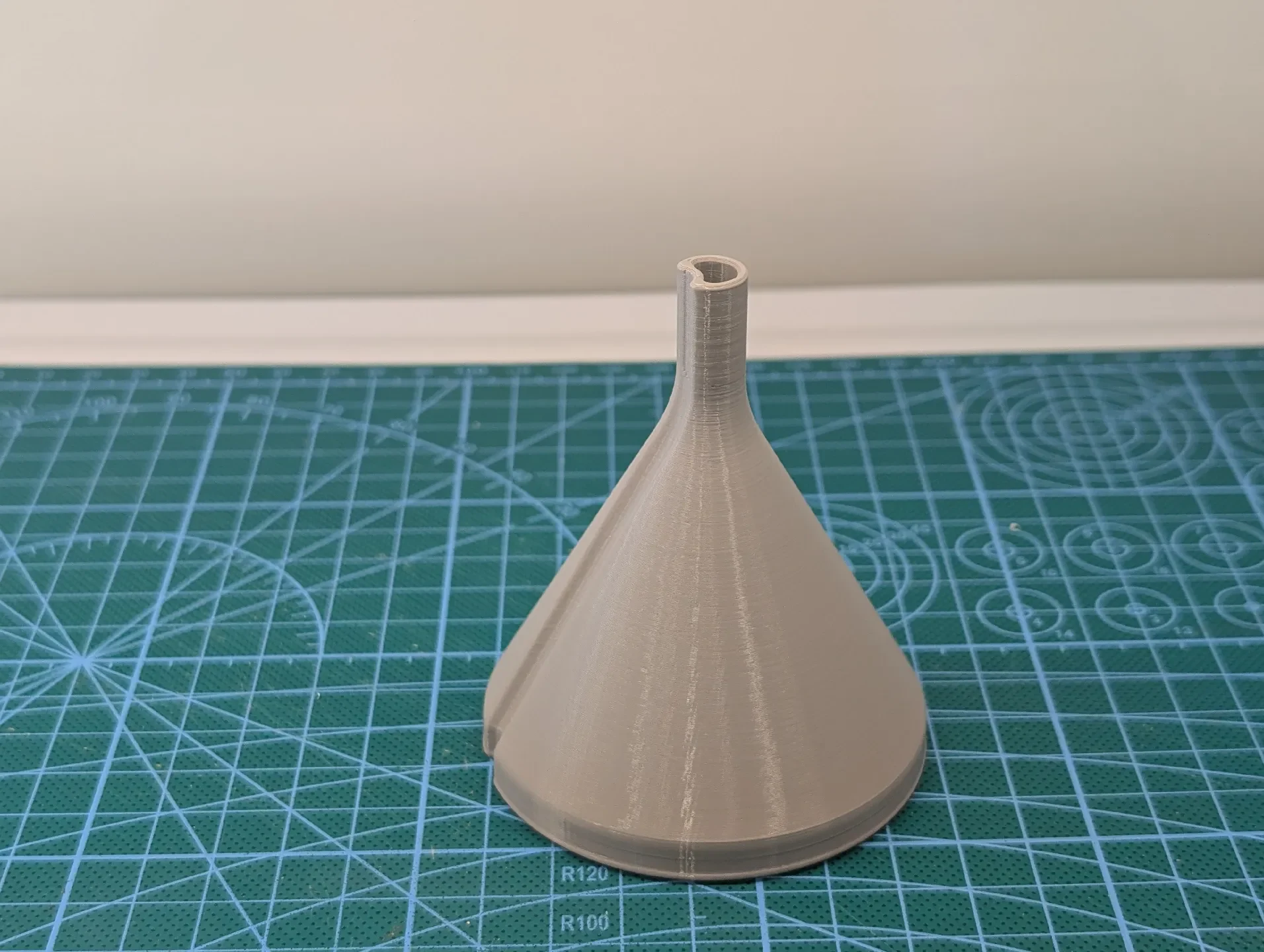

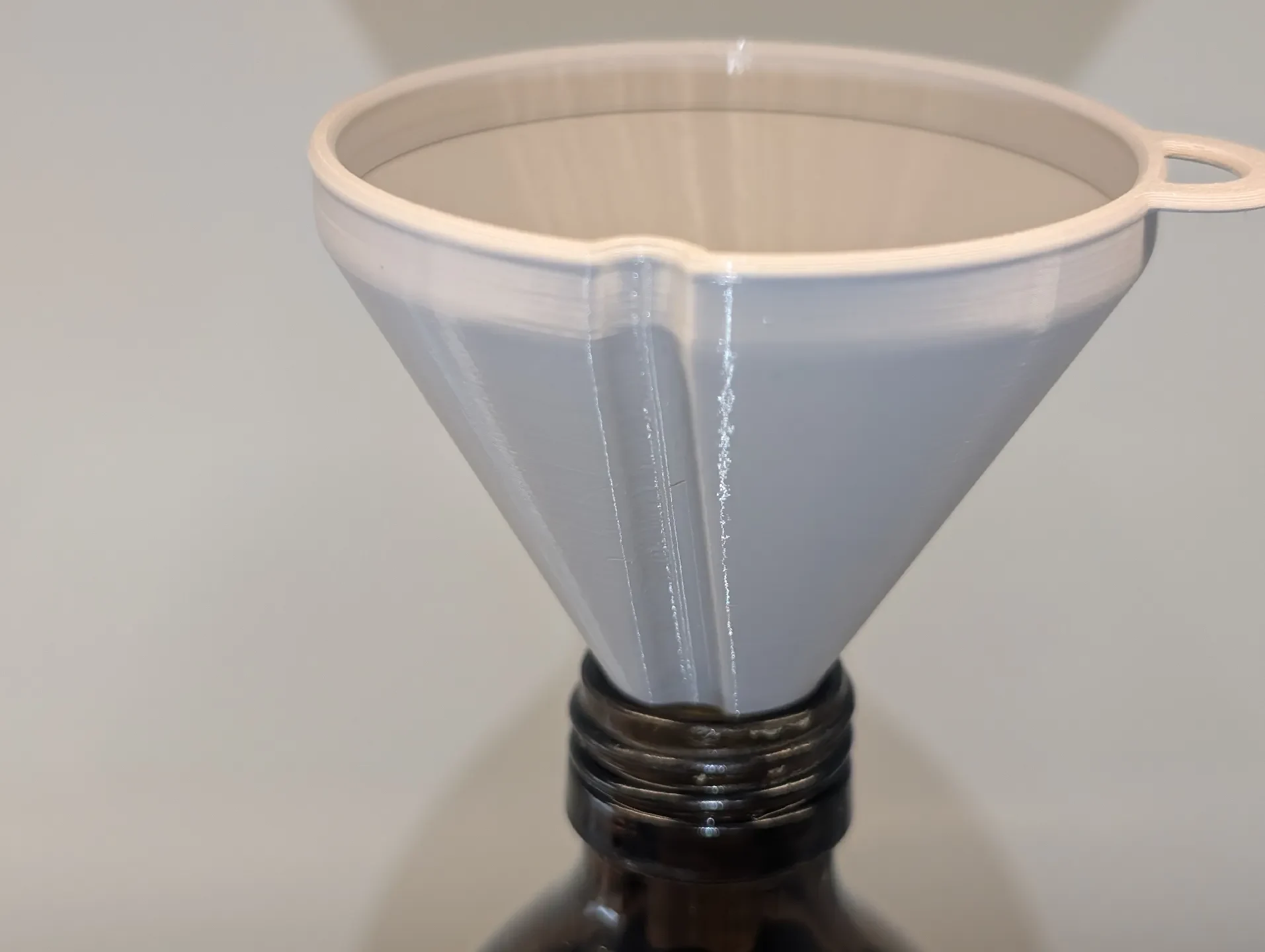

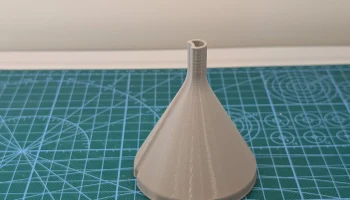

Я успешно распечатал воронки из обеих версий, и они получились хорошими, но я все еще новичок в этом, поэтому дайте мне знать, если у вас возникнут проблемы.
OpenSCAD

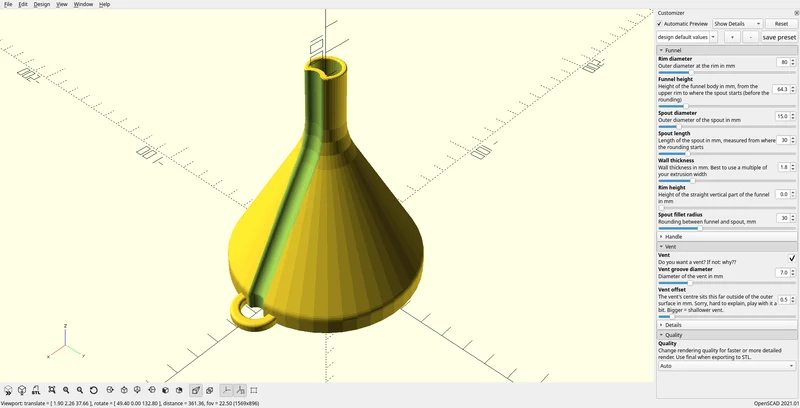

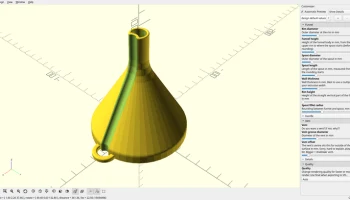

Вам необходимо установить OpenSCAD. Откройте с его помощью файл .scad, а затем поиграйте со значениями на панели «Настройщик» справа. Если он не отображается, включите его через «Окно» -> «Скрыть настройщик».
Поначалу воронка будет выглядеть немного грубовато, потому что качество рендеринга специально установлено на более низкое, чтобы можно было быстро вносить изменения даже на медленных ПК. Вы можете изменить это в разделе «Качество» в Настройщике. Качество по умолчанию «авто» делает предварительный просмотр быстрым и грубым, а экспорт в STL — полностью детализированным. Установите значение «Окончательный», чтобы увидеть более подробный предварительный просмотр.
Все параметры имеют описания, а недопустимые комбинации параметров должны вызывать сообщение об ошибке (по крайней мере, в тех случаях, о которых я думал).
Как только вы будете довольны значениями, выполните рендеринг (F6) и экспортируйте в STL (F7).
Это моя первая модель на распечатках (и моя первая модель вообще, если не считать тривиальных квазикубов), так что надеюсь, здесь все в порядке. В противном случае дайте мне знать, и удачной печати.
