Ящик параметрического сечения, хранилище для резисторов ...
Изначально ящик был предназначен для сортировки резисторов, но я решил сделать его параметрическим, чтобы вы могли легко модифицировать его для хранения всяких мелочей.

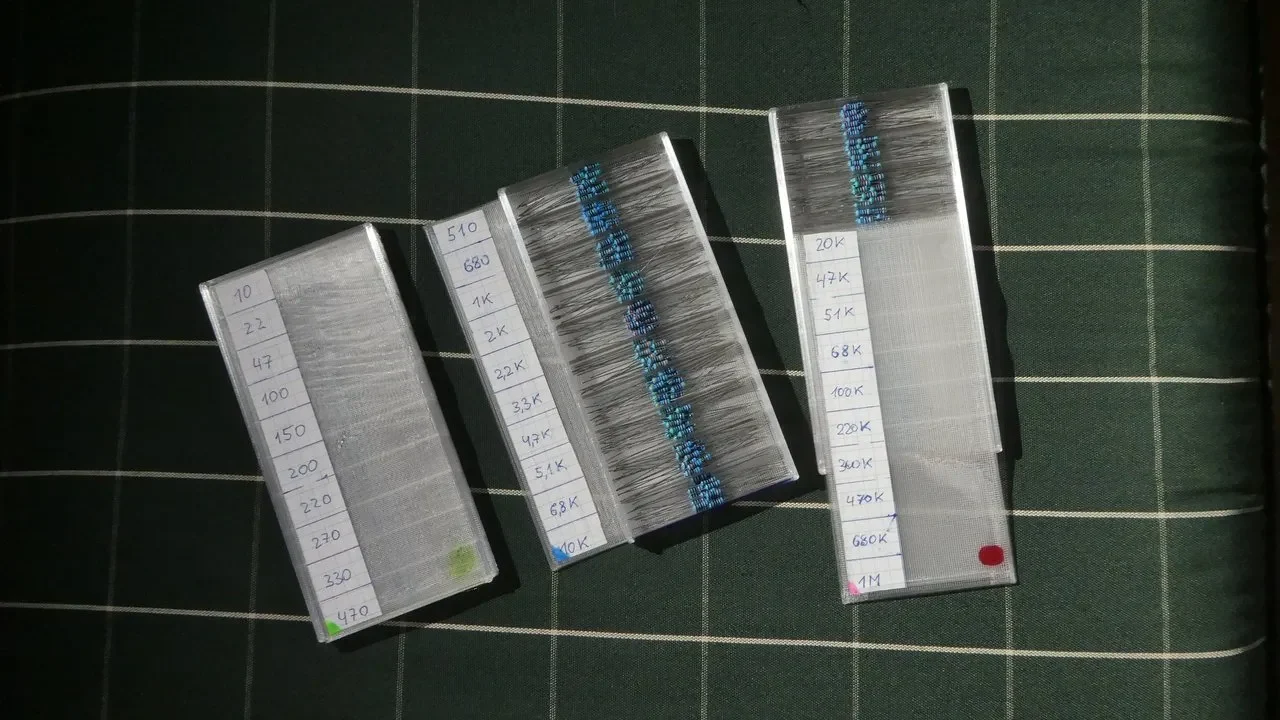

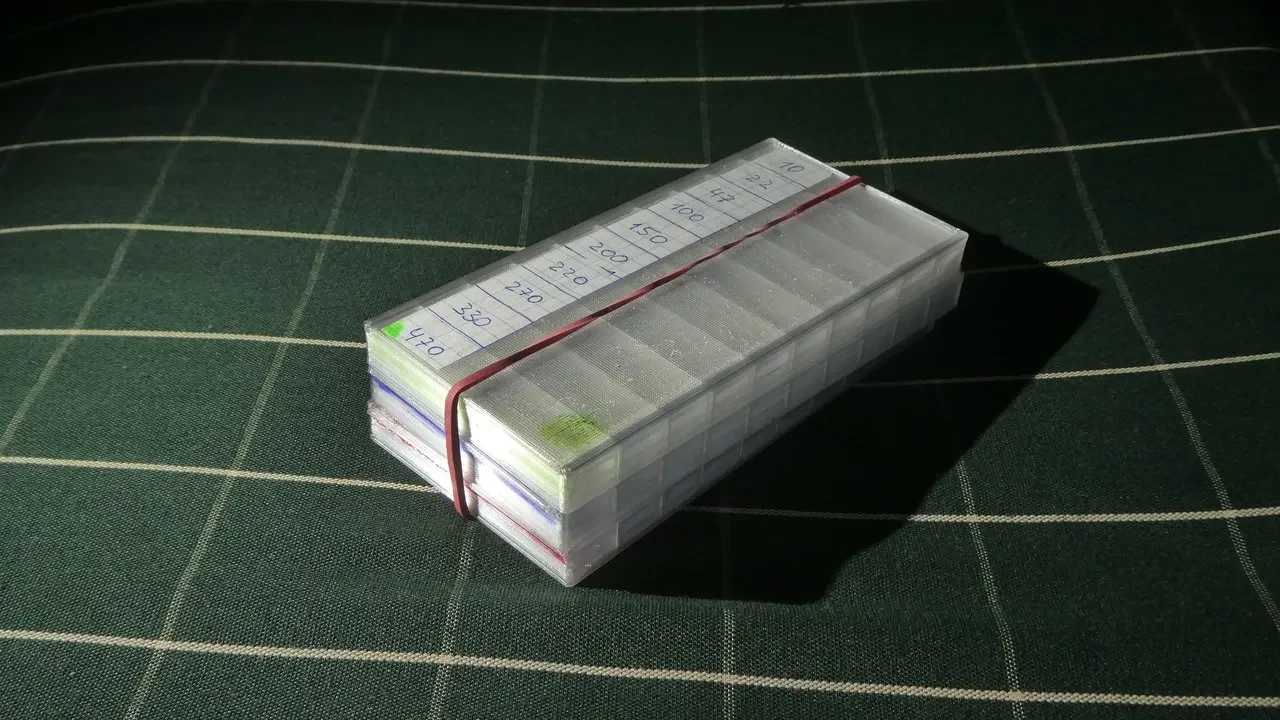

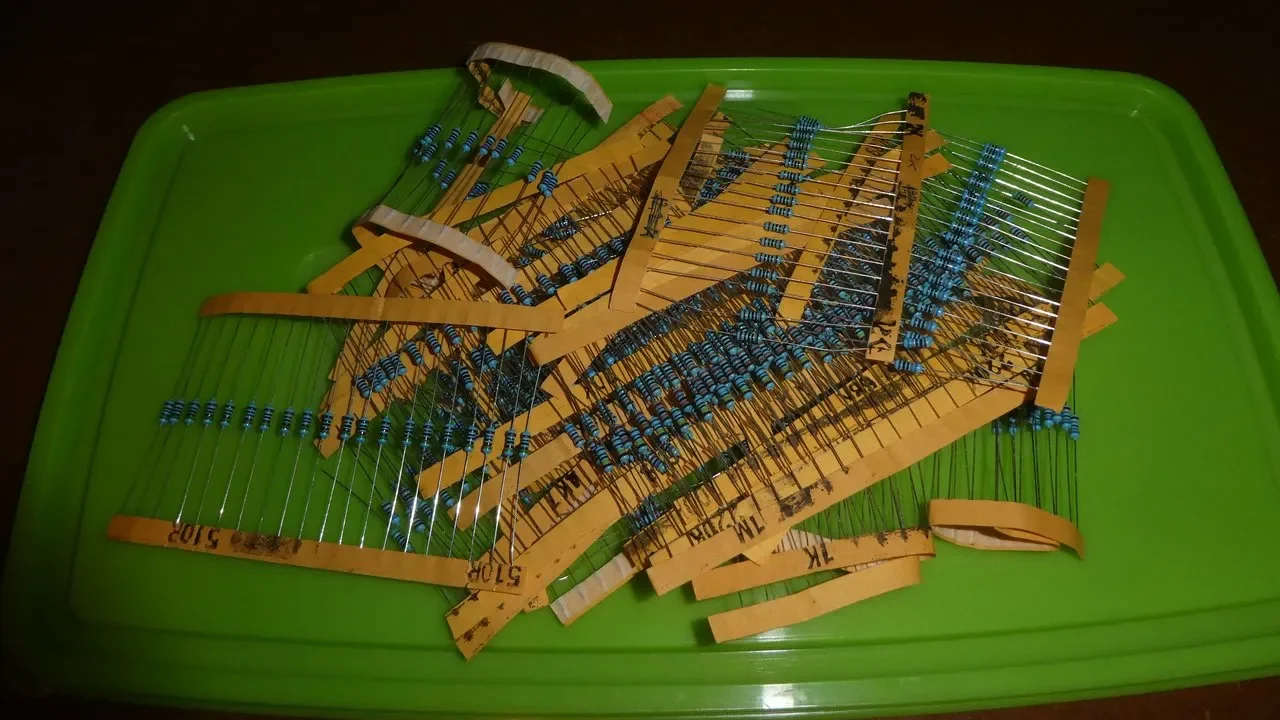

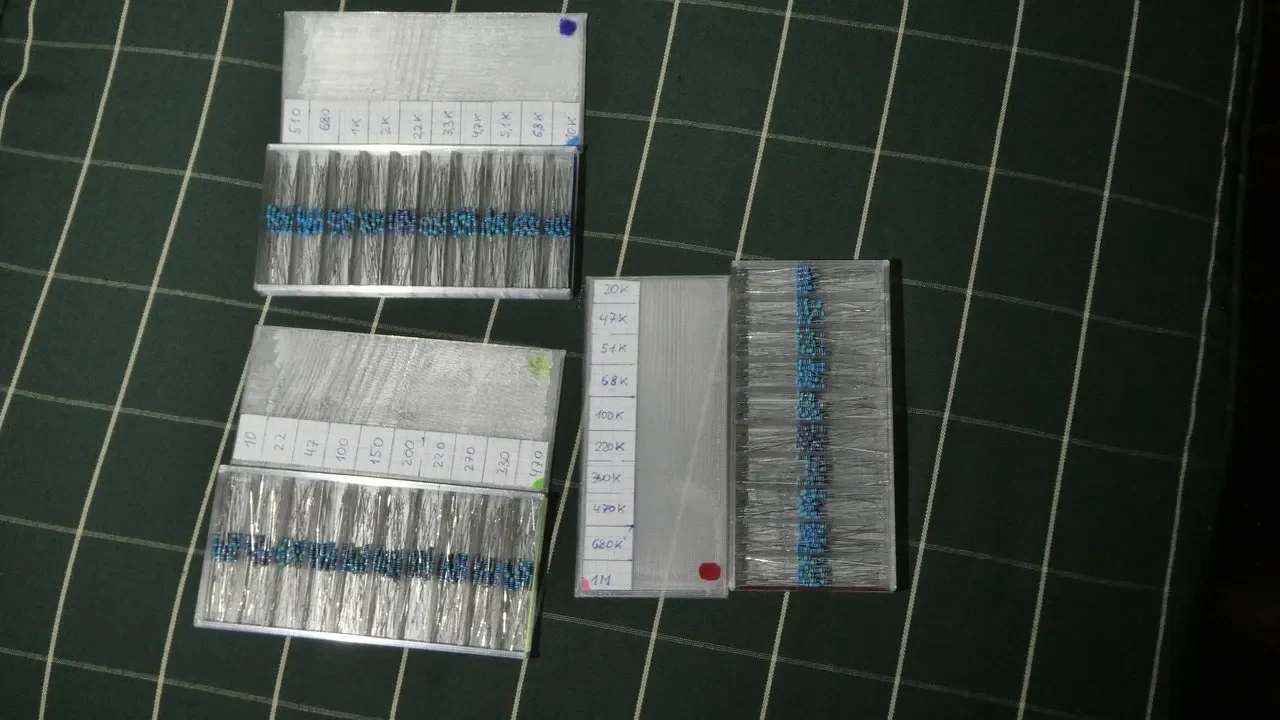

Размер по умолчанию имеет 10 секций, каждая секция может хранить 20 резисторов. В 3 коробках хранится стандартный набор резисторов на 600 Ом с Алиэкспресс (30 номиналов по 20 шт.).

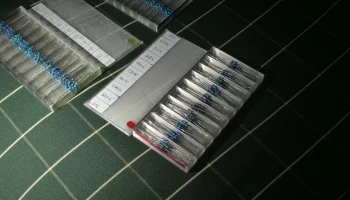

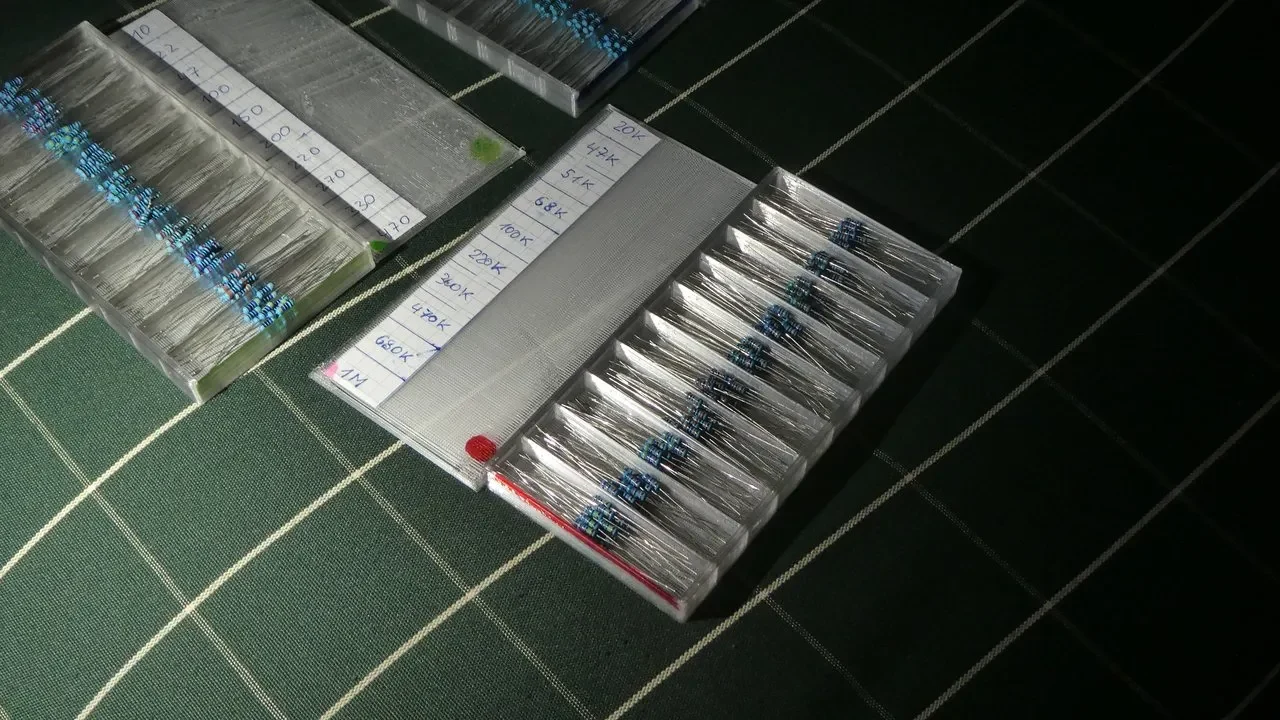

Обратите внимание, что на моих фотографиях показаны коробки с высотой сечения 8 мм. В финальном варианте я увеличил его до 10 мм, чтобы было удобнее закрывать крышку, не задевая резисторы. Если вас не волнует расход пластика, предлагаю сделать секции еще больше. Общее правило — делайте секции настолько большими, насколько вы можете себе позволить :) Чем больше секции, тем меньше шансов перепутать резисторы из-за неосторожного прикосновения.
Настройки печати по умолчанию: сопло 0,4, слой 0,28. Мне не нравится, как OrcaSlicer нарезает эту модель, поэтому я рекомендую Cura для лучшего качества.
Моя модель экономит пластик. Это, пожалуй, самый легкий пластиковый резисторный накопитель, который когда-либо существовал :) Мои настройки хороши для минимальной надежности (коробка не сломается в руках), но если вы хотите, чтобы по ней ходила действительно прочная коробка, то рекомендую выставить wall_outer, Bottom_z и Lid_z не менее 2,0-2,4 мм.
В электронной таблице можно изменить следующие настройки (нет необходимости редактировать эскизы). Все значения в таблице указаны в миллиметрах. Настройки применяются как к коробке, так и к крышке. После их изменения выберите деталь, экспортируйте в STL/STEP и распечатайте.
Чтобы получить правильный допуск, Nozzle и Bottom_z должны быть такими же, как и в настройках слайсера.
Стены должны разделяться патрубком.
Bottom_z и крышку_z следует разделить по слоям.
Если крышка выпадет сама, установите для параметра «lid_tolerance» значение прибл. 0.1 и перепечатываем крышку (коробка остаётся прежней).
Если крышку трудно вставить, установите значение «lid_tolerance» прибл. 0.2 и перепечатываем крышку (коробка остаётся прежней).
Тестовую часть можно использовать для проверки настроек и качества нарезки, не тратя много пластика на печать всей полноразмерной коробки.
Есть ли проблемы с моделью? пишите в комментариях и возможно я смогу вам помочь.
