Я хотел сделать интернет-радио на базе Raspberry Pi Zero, которое теперь работает хорошо и называется «PiZeRadio».

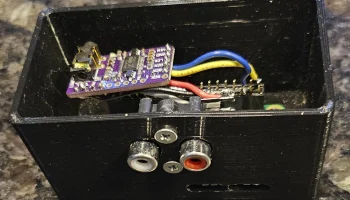

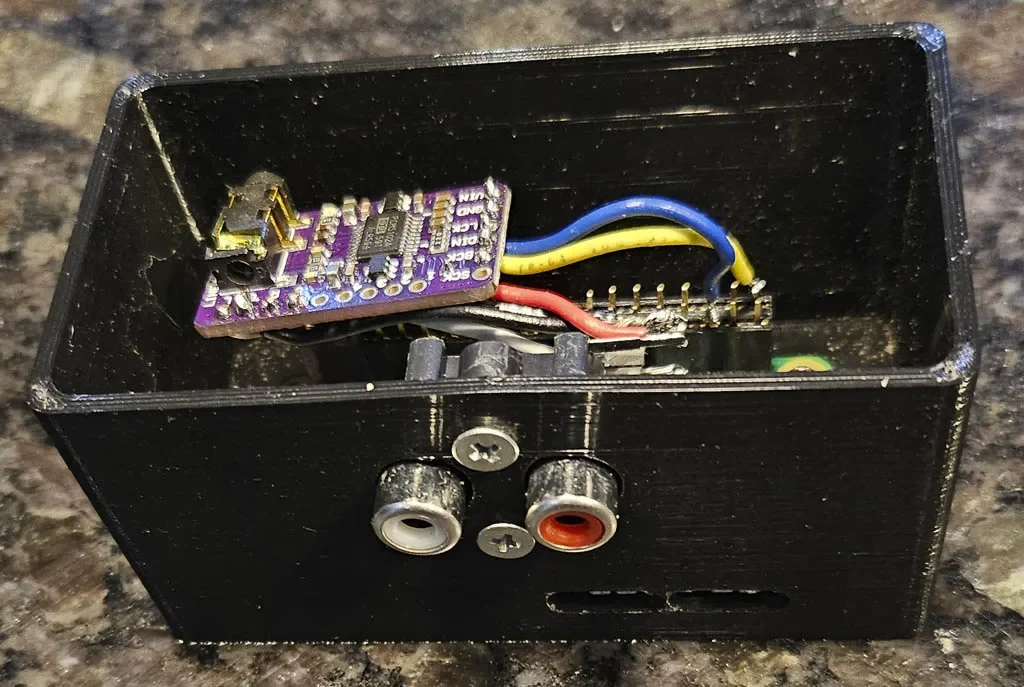

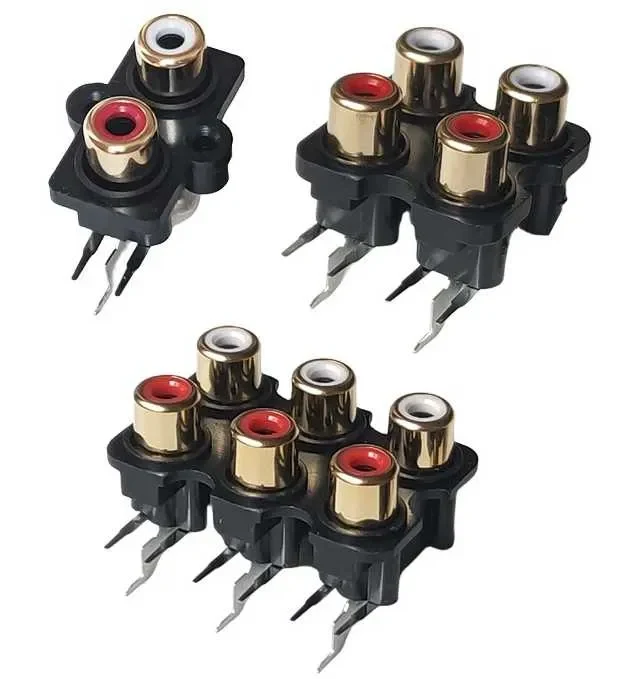

В этой модели предусмотрен чехол для Pi Zero, цифро-аналогового преобразователя (ЦАП) PCM5102 и выходы на пару красных и белых стереоразъемов RCA. Стереоразъе��ы DAC и RCA были дешевы на Ali Express — и, без сомнения, они есть у других поставщиков. Звуковой выход удивительно хорош для таких дешевых компонентов.

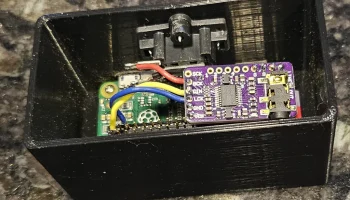

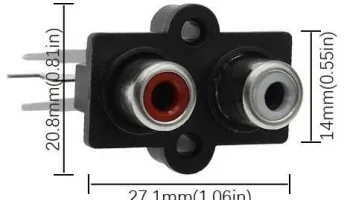

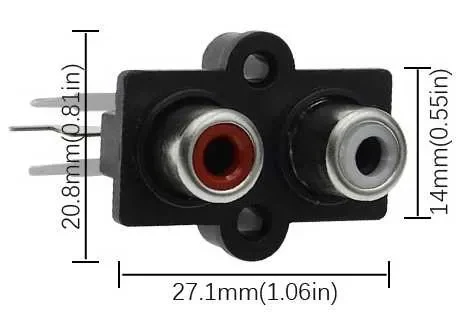

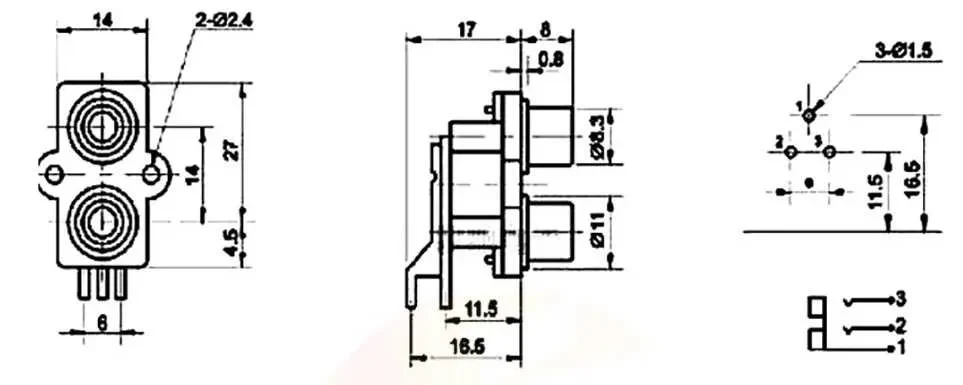

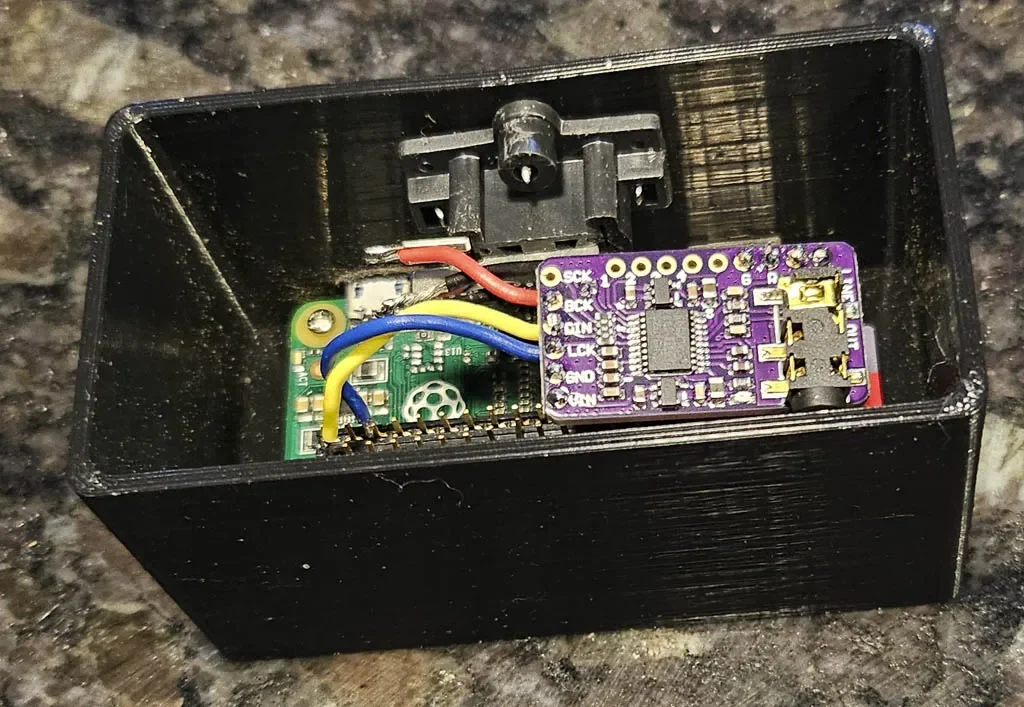

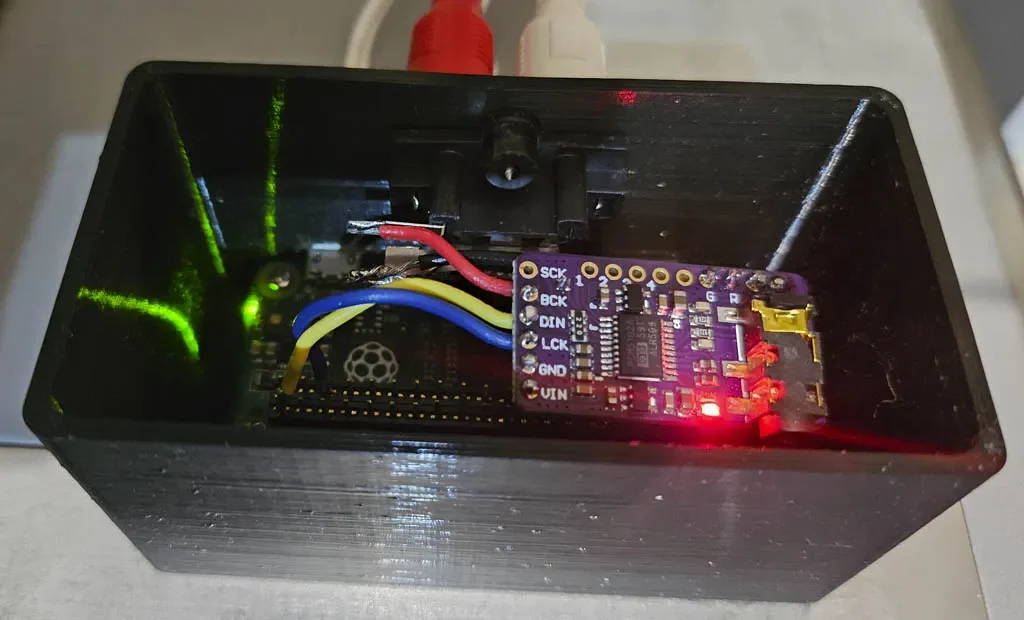

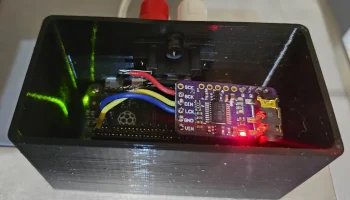

ЦАП является «плавающим», поскольку гибкие соединительные провода достаточно жесткие, чтобы поддерживать ЦАП и держать его на достаточном расстоянии от других соединений под напряжением. Стереоразъемы должны быть надежно закреплены для подключения и отключения. Размеры розеток указаны на фотографиях.
Есть две версии нижней части корпуса — с вентиляционными отверстиями и без. Мой Pi Zero работал несколько недель в корпусе без вентиляционных отверстий, а температура процессора ни разу не достигала 40°C, поэтому вентиляционные отверстия, вероятно, не нужны большинству пользователей, у которых Pi мало загружен, как, например, при потоковой передаче через Интернет.
В этой модели есть посты для поддержки Pi Zero. В стойках есть отверстия для винтов М2, которые я использую, чтобы удерживать Zero на месте. Думаю, горячий клей тоже подойдет, если у вас нет под рукой винтов М2.

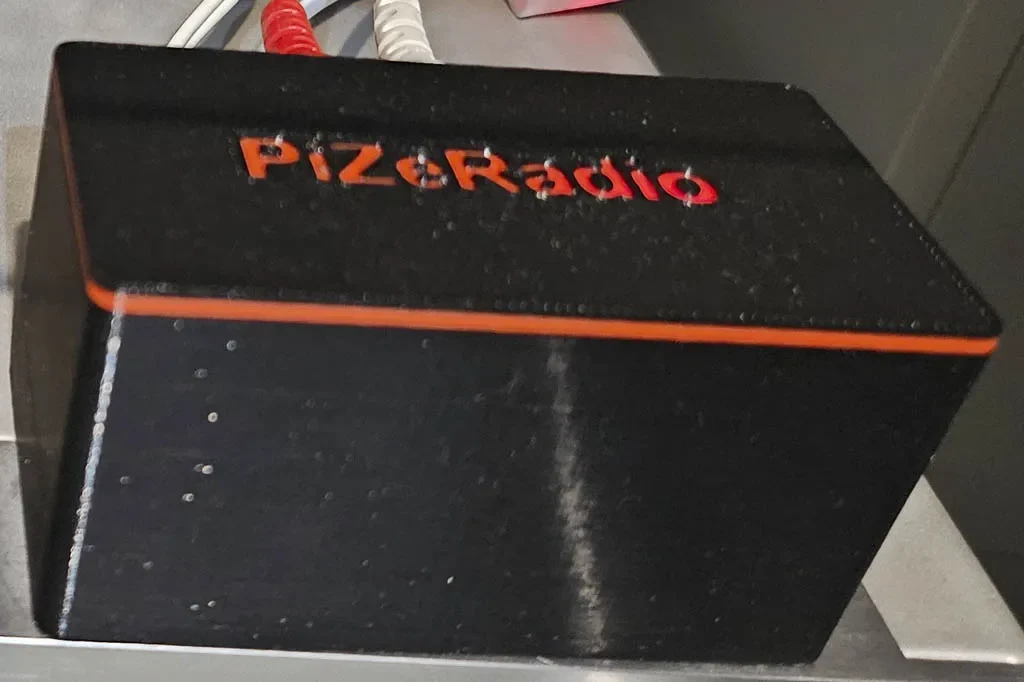

На крышке выгравирован выбранный мной текст — «PiZeRadio». Я напечатал это двумя разными цветами, и результат мне очень понравился. Текст не является обязательным и настраивается в OpenSCAD. В разделе «Расчетные параметры» есть такая строка:
буквы = «ПиЗеРадио»; // текст, который нужно выгравировать на крышке
Измените бит PiZeRadio на то, что вы хотите (в пределах разумного), или чтобы текст не врезался, удалите PiZeRadio и оставьте две кавычки без ничего между ними. Примеры:
буквы = «Что угодно»; // Что будет выгравировано на крышке
буквы = ""; // нет травления на крышке
Поскольку мой Pi Zero работает без головы, я не проделал в корпусе отверстие для разъема HDMI. Если кто-то отчаянно хочет иметь отверстие для HDMI, напишите мне, и я исправлю модель.
