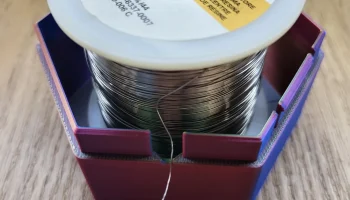

Параметрический держатель катушки припоя........

Особенности
Параметрический: используйте припой любой марки и типа.

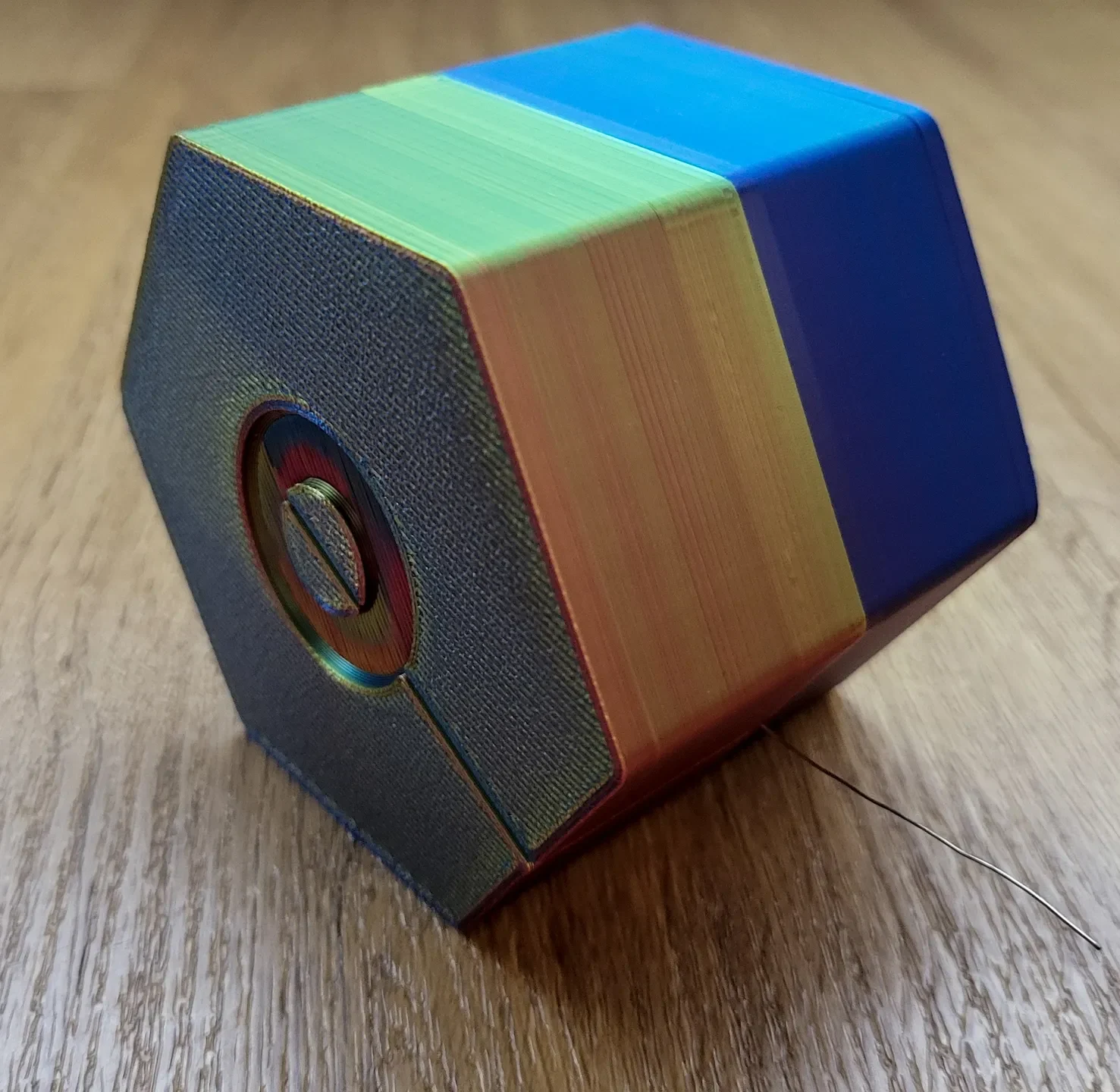

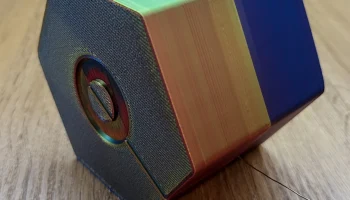

Катушку можно использовать как вертикально, так и лежа
Держатель можно расположить в 6 различных положениях, чтобы вы могли использовать его наиболее удобным способом.

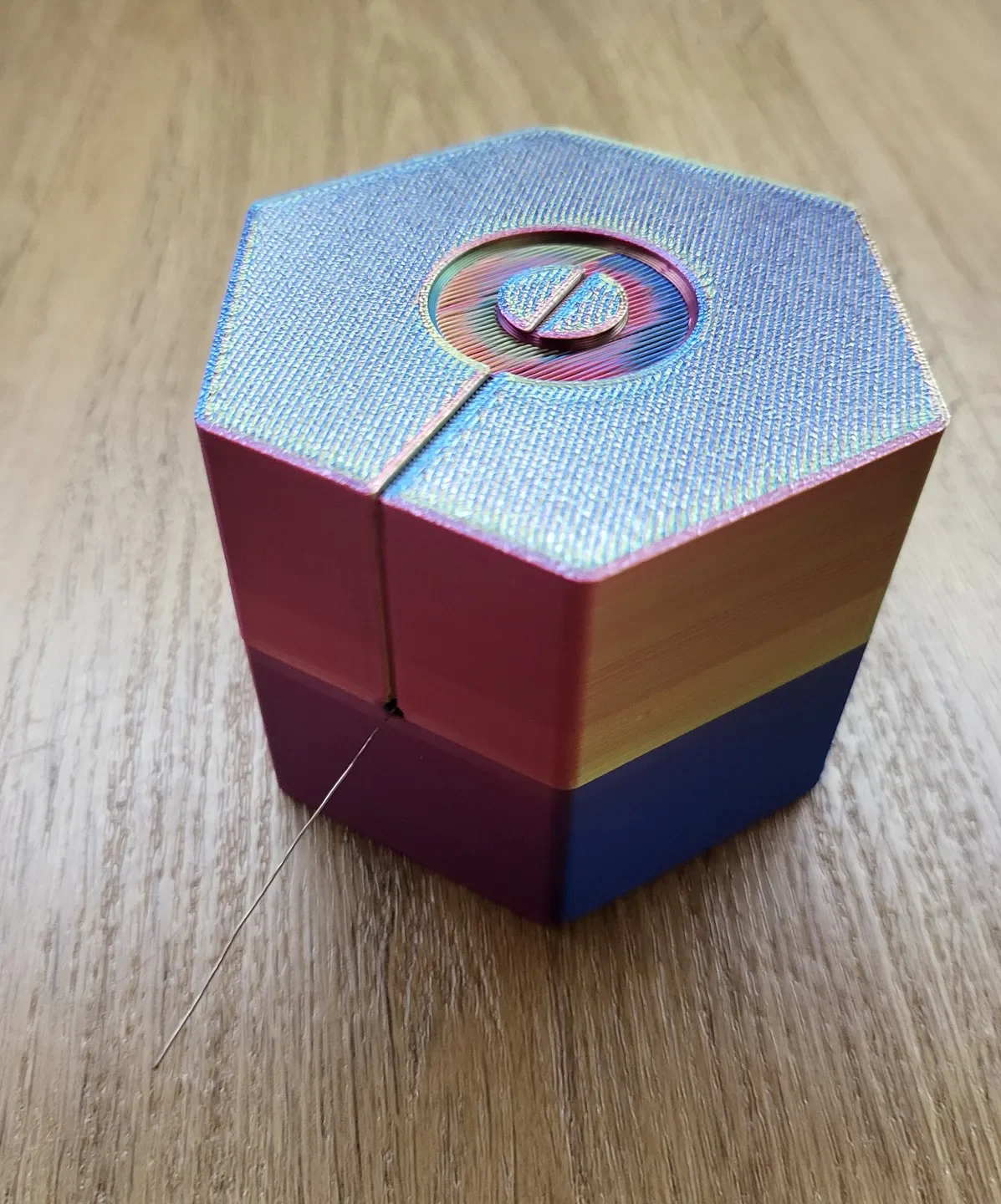

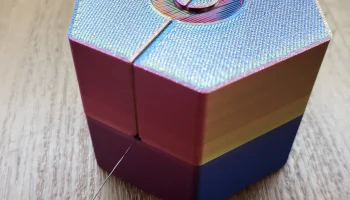

Портативный: оберните свободный конец припоя вокруг диска сверху, чтобы провод не ослабел и не запутался.

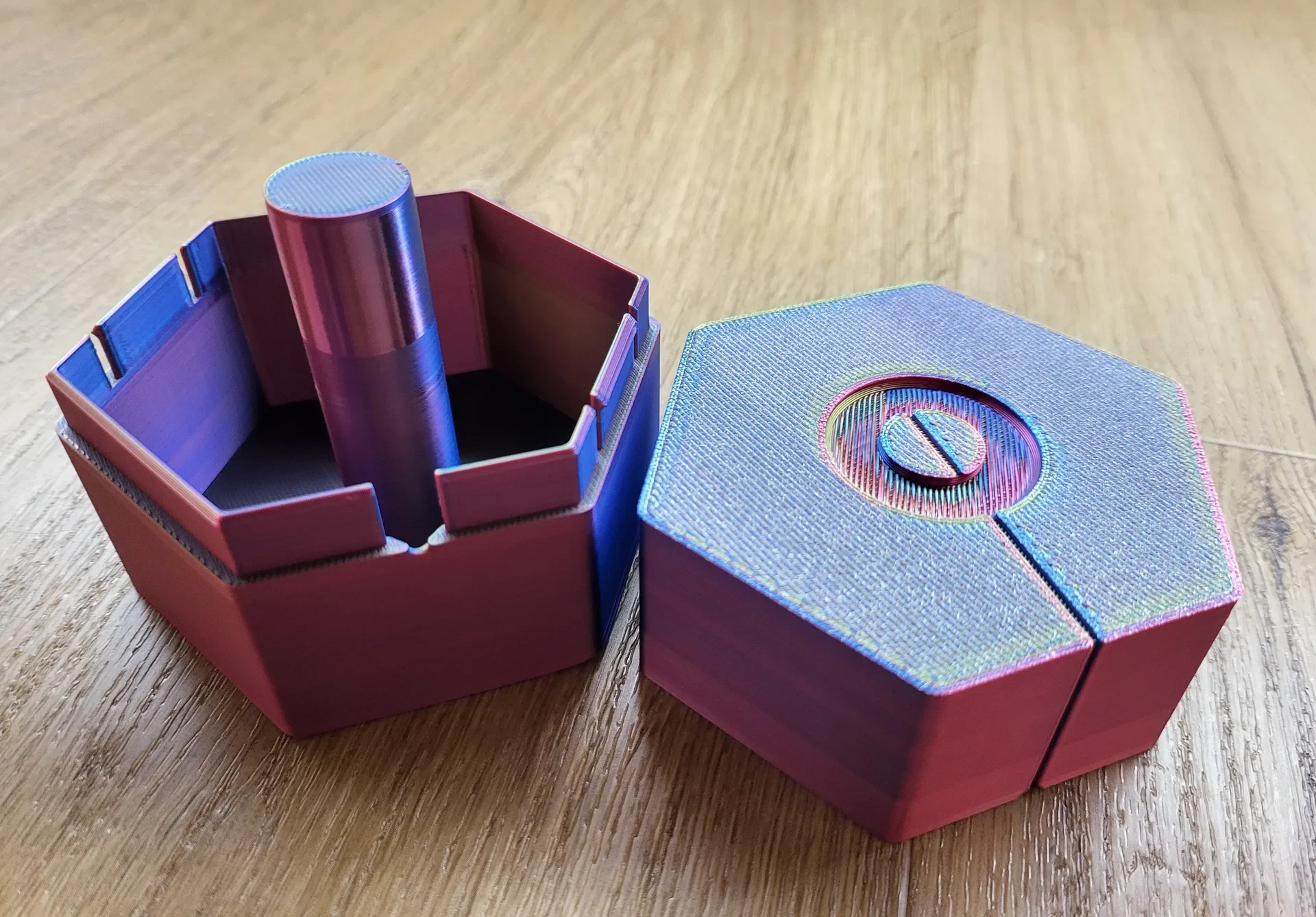

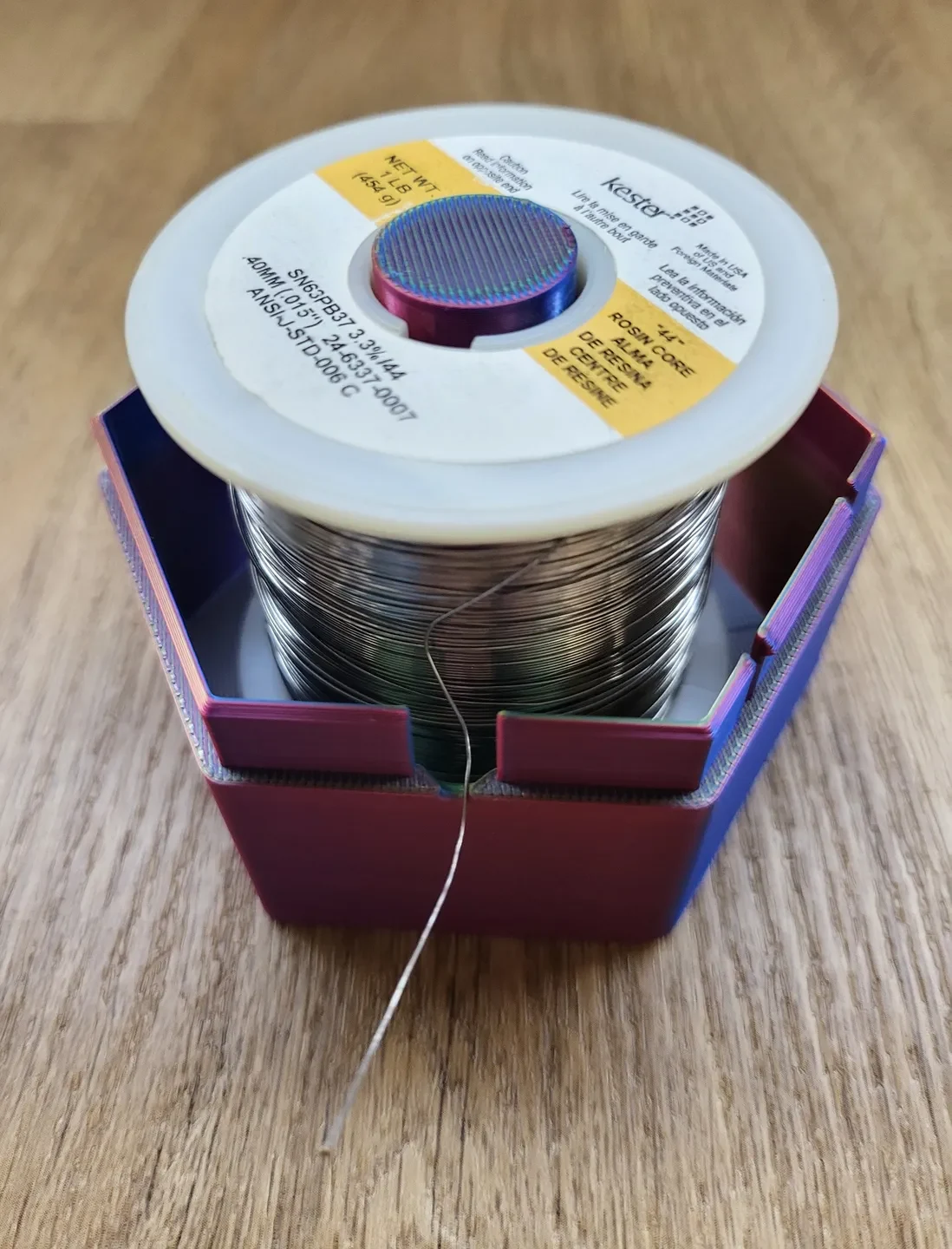

Легкая сборка и заправка: вставьте катушку, направьте проволоку и закройте ее с приятным щелчком. Никаких дополнительных инструментов, никаких дополнительных действий.

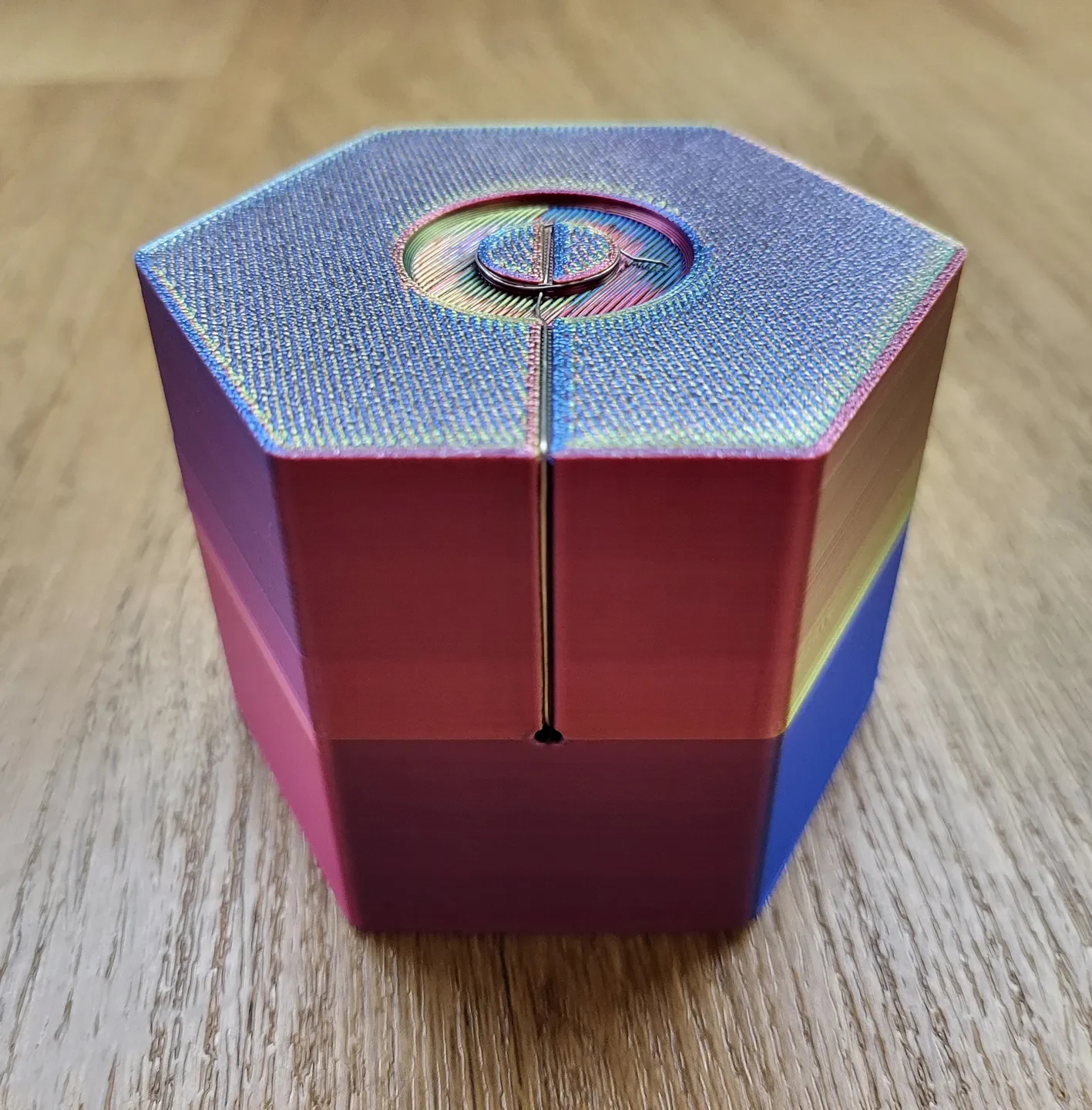

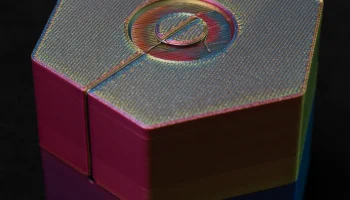

Закрыто для предотвращения попадания пыли.

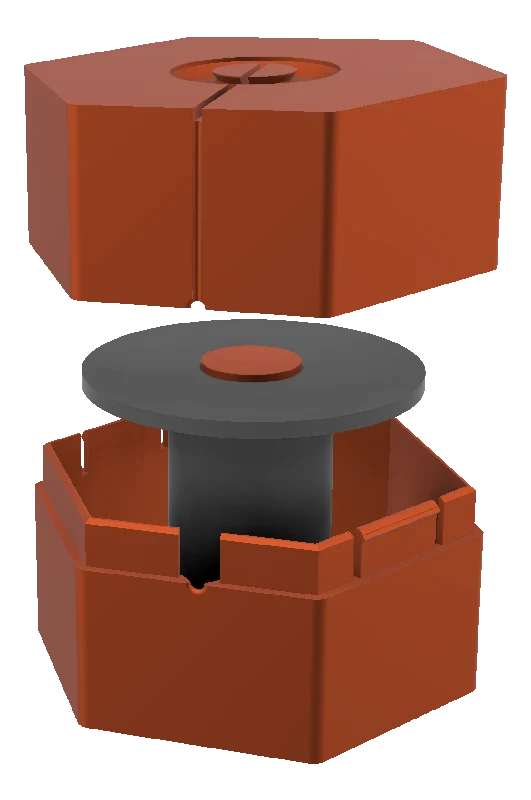

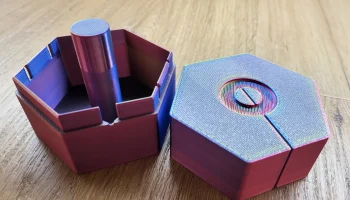

Просто распечатайте две части, никакого дополнительного оборудования не требуется.

Если вам нравится то, что я делаю, пожалуйста, поставьте лайк рассмотрите возможность вступить в мой клуб или купить мне кофе!

Настройки печати

Все детали печатаются в ориентации модели по умолчанию без поддержек из PLA. Распечатайте одну нижнюю и одну верхнюю часть заданного размера один раз. Я рекомендую высоту слоя 0,20 мм, но и другие тоже подойдут.

Размеры

Имеются готовые модели для следующих катушек припоя:

марка вес диаметры проволоки диаметр катушки диаметр отверстия высота катушки
Кестер 1 фунт 0,5 мм (0,02 дюйма)
1 мм (0,04 дюйма)
1,5 мм (0,06 дюйма)
3 мм (0,12 дюйма) 63 мм (2,48 дюйма) 19 мм (0,75 дюйма) 56 мм (2,2 дюйма)

Диаметры проволоки всегда относятся к максимальному диаметру проволоки, который вы можете использовать. Например, если вы печатаете модель с диаметром припоя 1,5 мм, вы можете использовать любой припой толщиной 3 мм и ниже.

Не стесняйтесь корректировать параметры (см. раздел «Параметры» ниже) или запрашивать другой размер в комментариях, предоставив информацию в таблице выше, и я добавлю ее.

Параметры

Вы можете изменить этот дизайн в Fusion 360 (достаточно бесплатной версии), используя параметры, чтобы он соответствовал вашим потребностям. Загрузите файл проекта Fusion 360 (в разделе «Файлы дизайна» в нижней части загрузок), откройте его, а затем вы можете изменить параметры, нажав «Твердое» → «Изменить» → «Изменить параметры».

Вот параметры, которые вы, скорее всего, захотите изменить:

Имя параметра Описание
высота Высота катушки, измеренная от одной плоской стороны до другой плоской стороны.
внутренний_диаметр Диаметр отверстия �� середине катушки.
external_diameter Внешний диаметр катушки.
older_thickness Максимальная толщина припоя, которая может пройти через отверстие.
Допуск Увеличьте это значение, если ваша катушка не подходит или вы не можете соединить две части вместе. Уменьшите это значение, если чувствуете, что катушка сидит слишком свободно.
Толщина Насколько толстыми должны быть стены.

При необходимости доступны дополнительные параметры, которые описаны в Fusion 360.
