Мини-трафаретный принтер для прототипирования печатных пл..

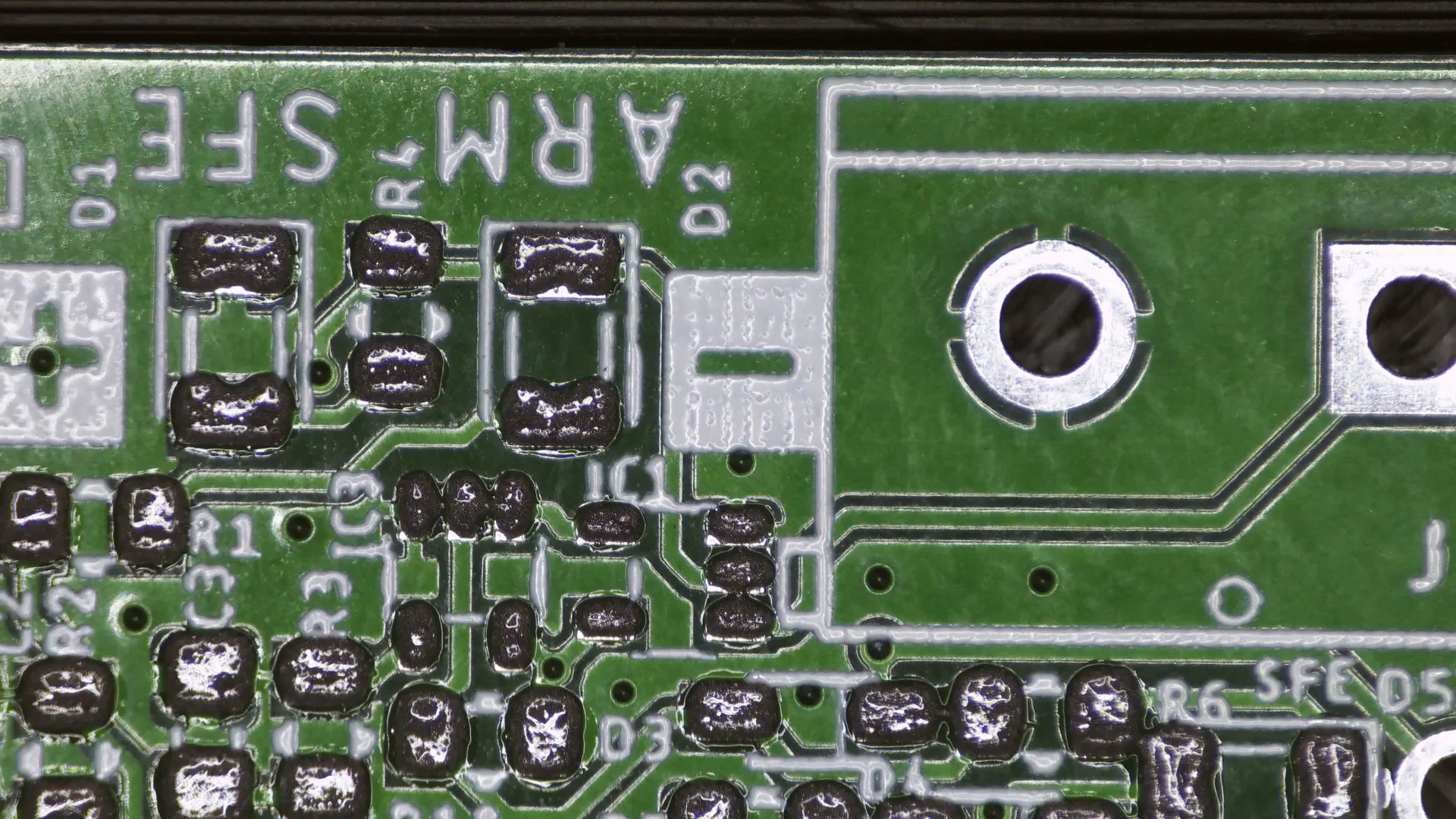

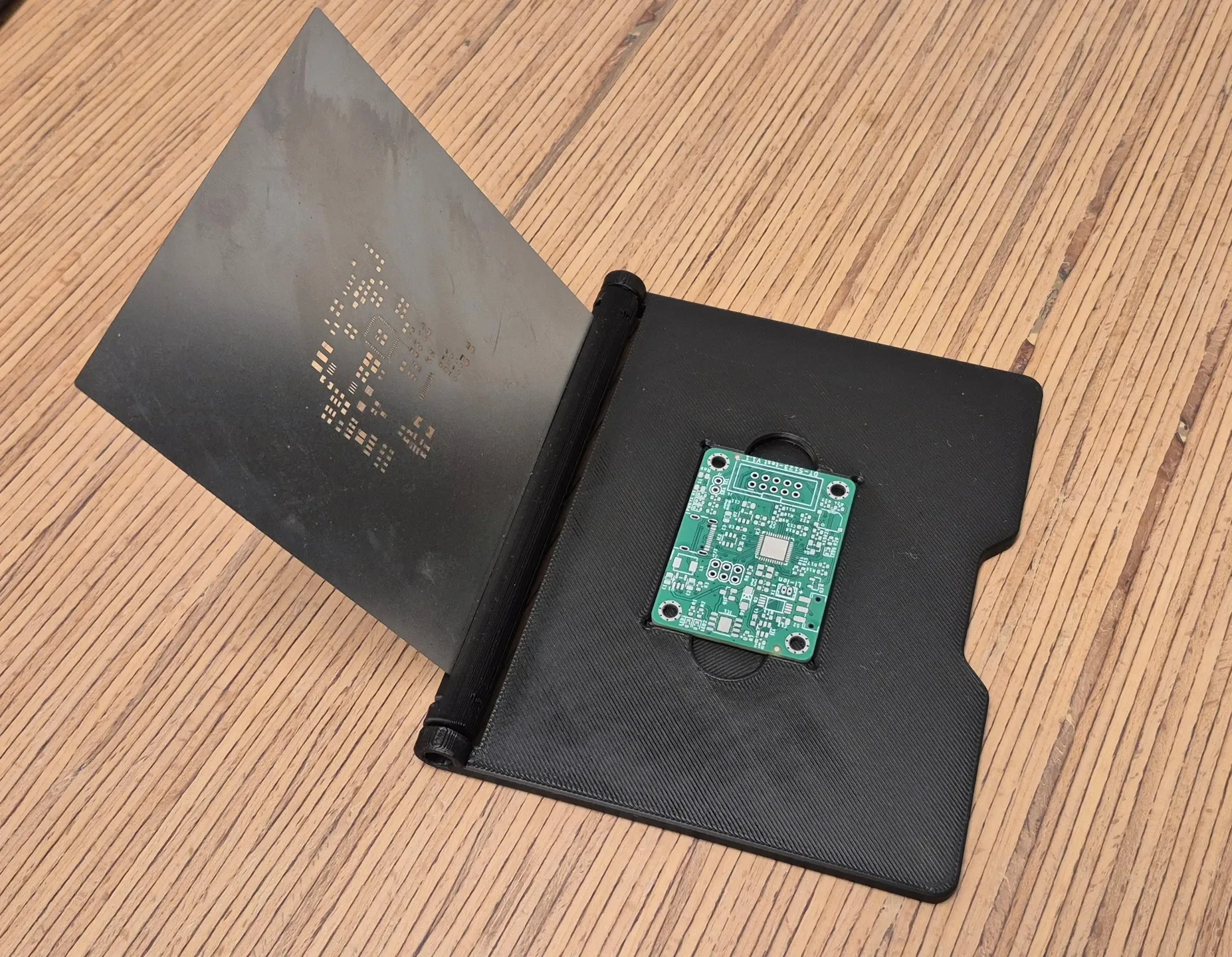

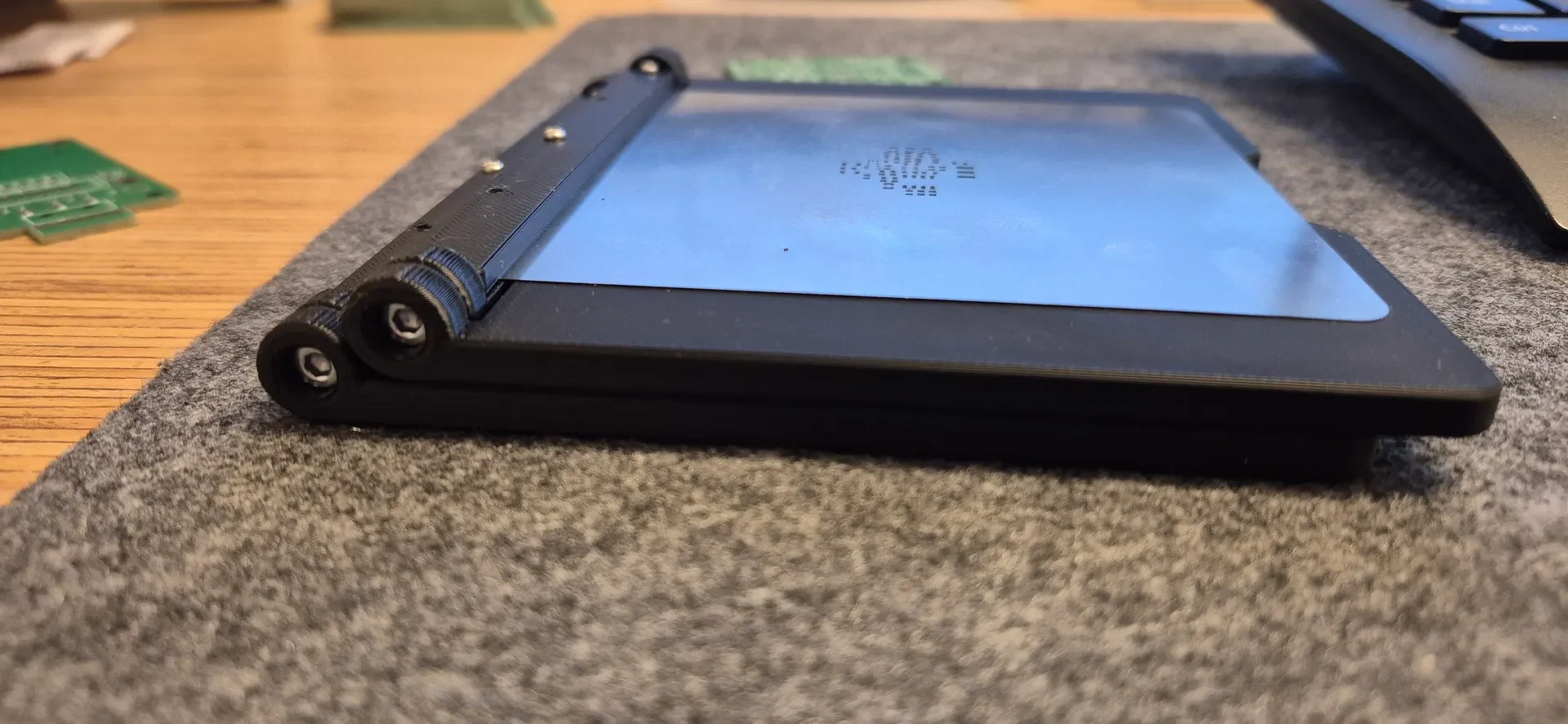

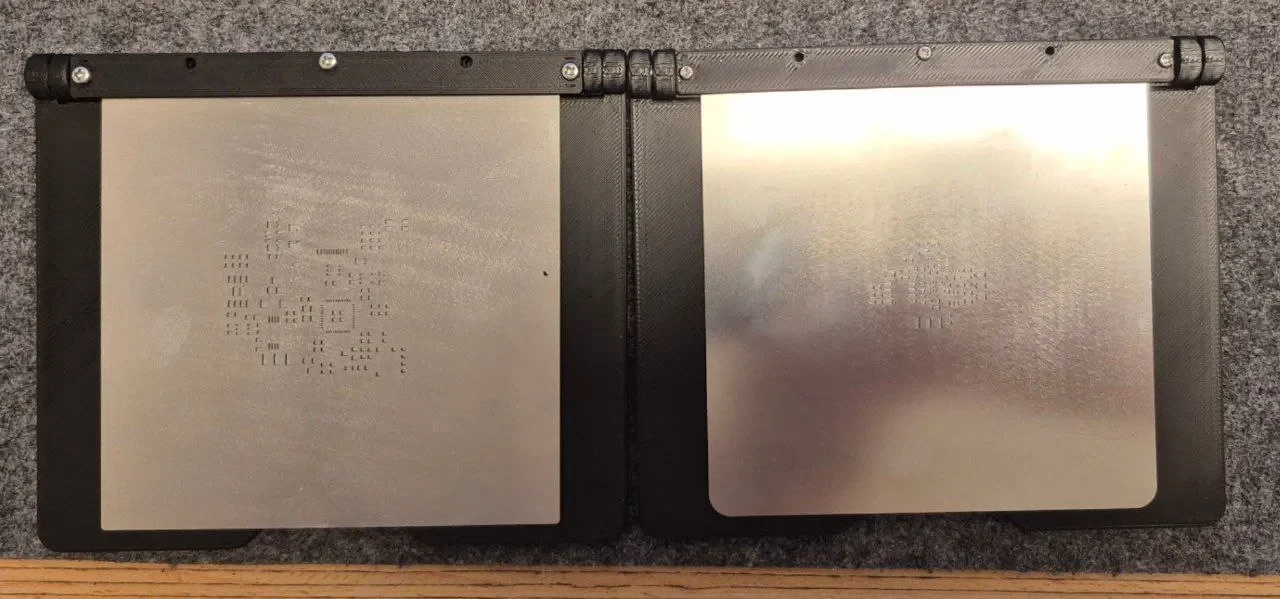

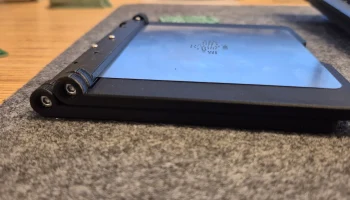

Недавно служба резки трафаретов JLC PCB снизила цены на небольшие трафареты для прототипирования размером до 100x100 мм. Сейчас они очень дешевые (всего несколько долларов)! Из-за отсутствия приспособлений для этих трафаретов я разработал регулируемое приспособление, подходящее для случайных прототипов или небольших тиражей.
Это параметрическая модель для Fusion 360 (извините, STL нет, так как вам нужно самостоятельно задавать параметры платы).
Сделано с учетом печатных плат размером 1 x 1 дюйм и больше, но вы можете отредактировать модель, чтобы принять платы меньшего размера.

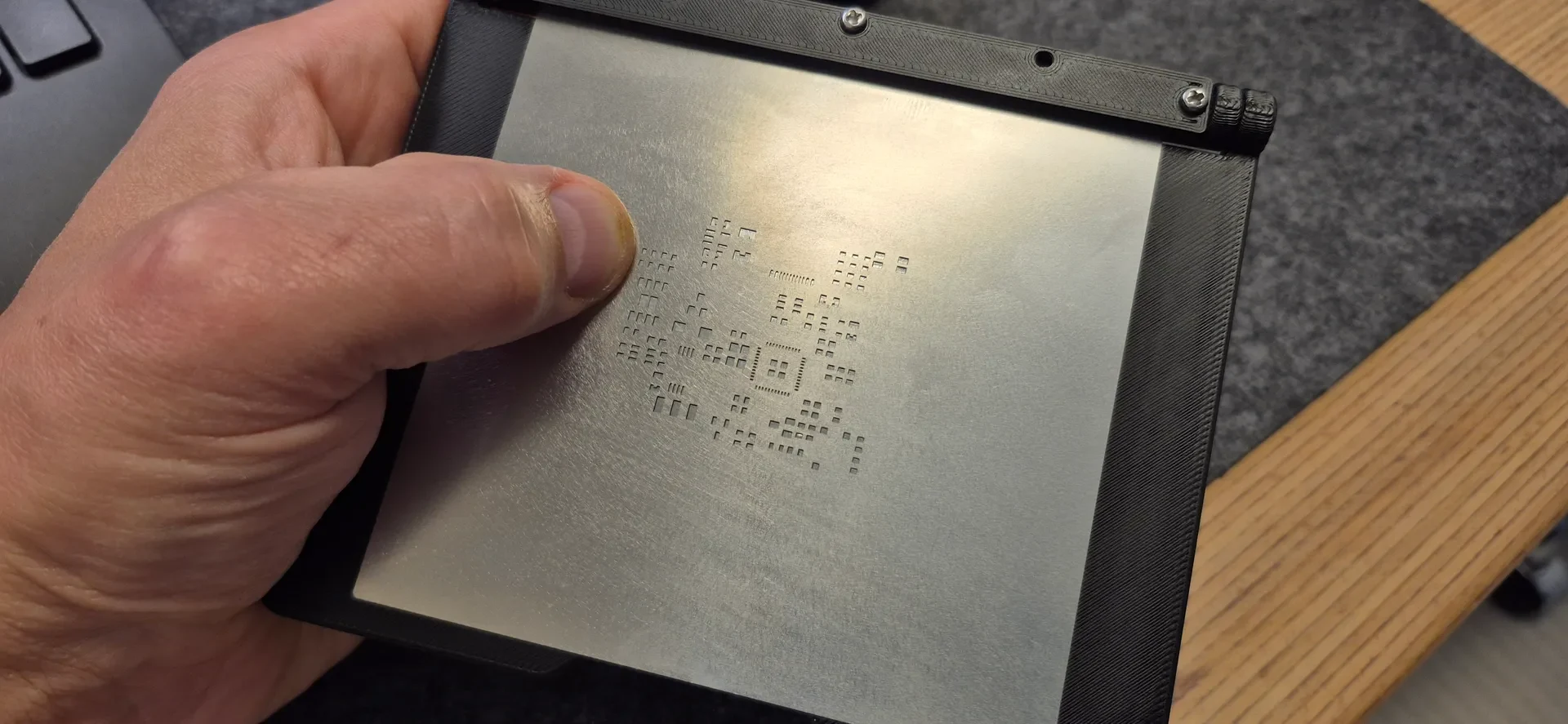

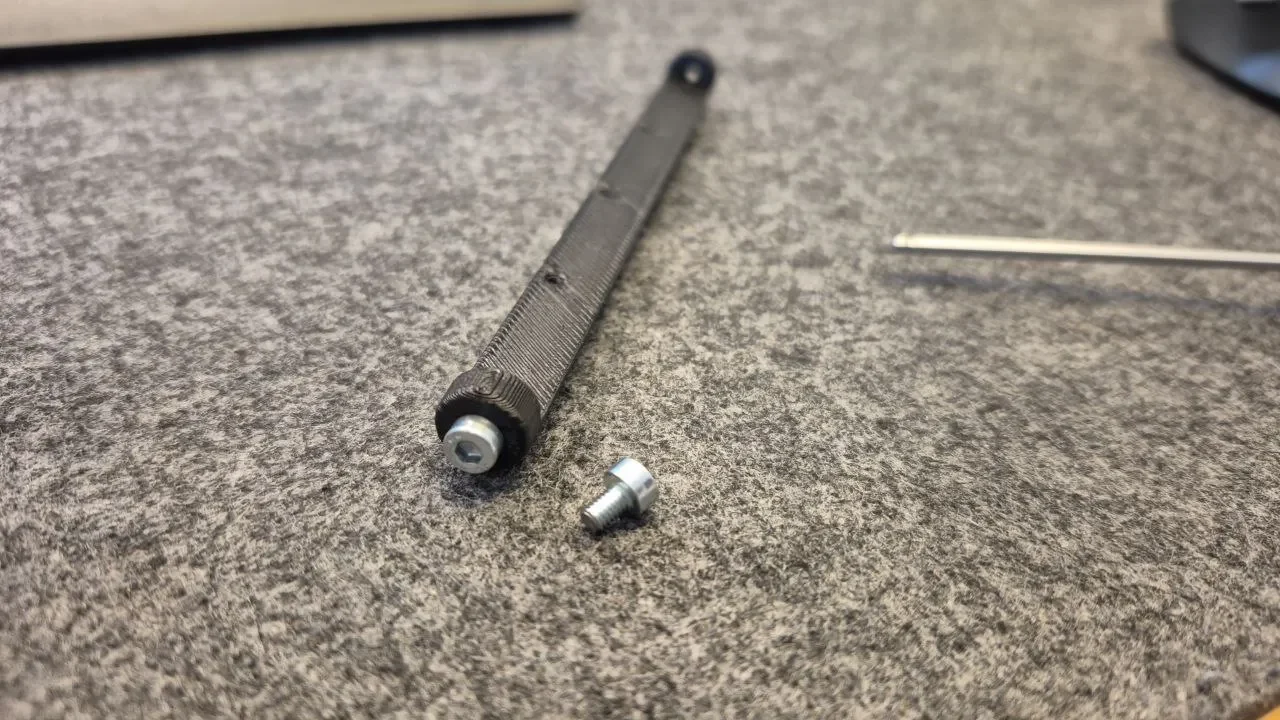

Для сборки вам потребуются дополнительные материалы (см. фото для справки):
Винт M3x5 (2 шт) с шестигранной цилиндрической головкой (GB 70) (https://s.click.aliexpress.com/e/_c36U0rsL)
Саморез M2x6 (3 или 5 шт.) с круглой головкой Philips (https://s.click.aliexpress.com/e/_c3voDLOR)
Инструменты:
Отвертка размера PH0
Шестигранный ключ 2,5 мм
Сверло 5,5 мм (опционально, для обработки отверстий)
Сверло 2,2 мм (опционально, для обработки отверстий)
Как использовать: установите Fusion 360, откройте модель и перейдите в «Изменить» — «Изменить параметры». Измените параметры «pcb_w», «pcb_h» и «pcb_thickness» в соответствии с измеренным размером печатной платы. Щелкните правой кнопкой мыши «Держатель трафарета», «Держатель платы» и «Прижимную пластину» в дереве объектов в левой части главного окна и выберите «Сохранить как сетку» для каждого из трех компонентов.
