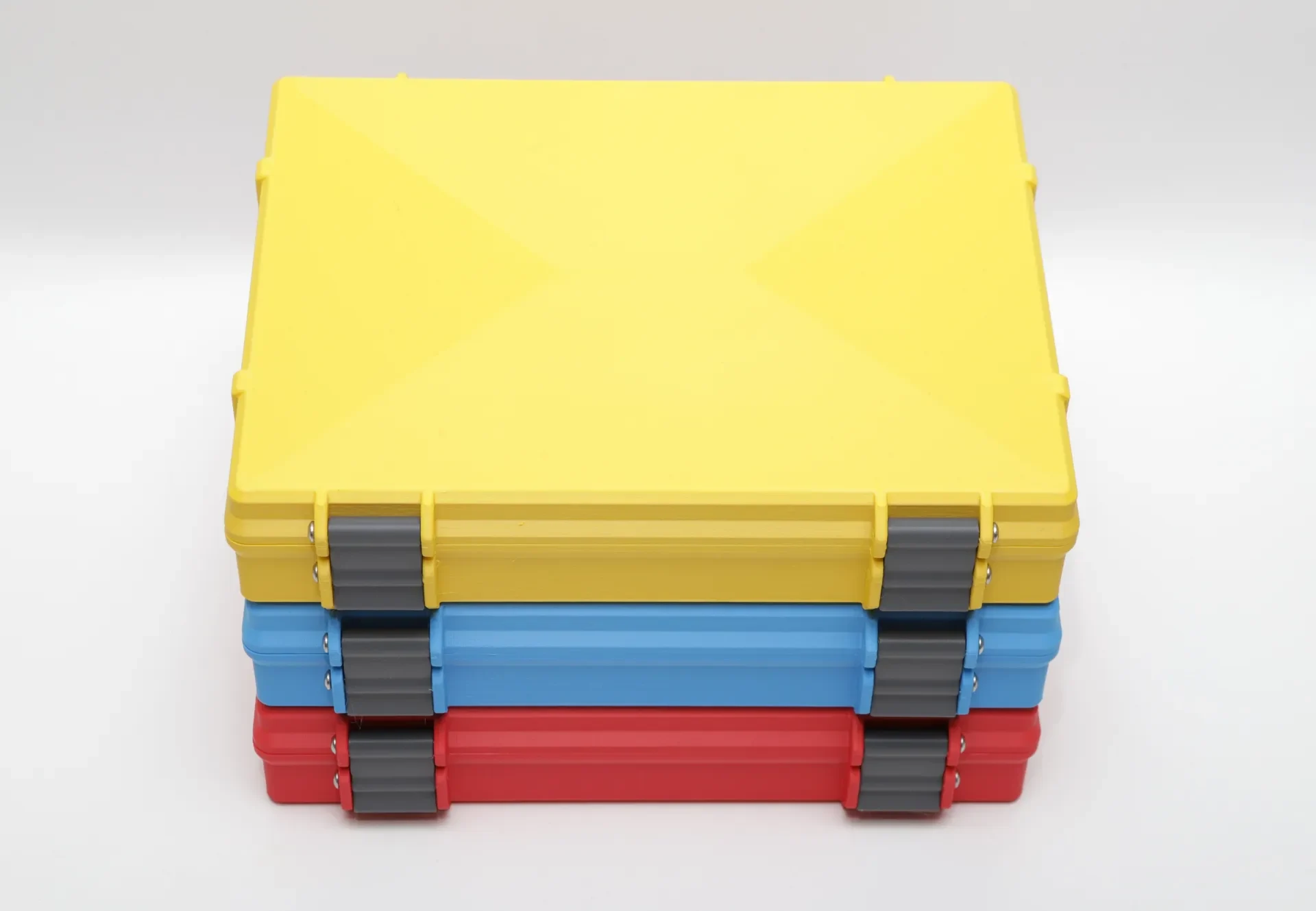

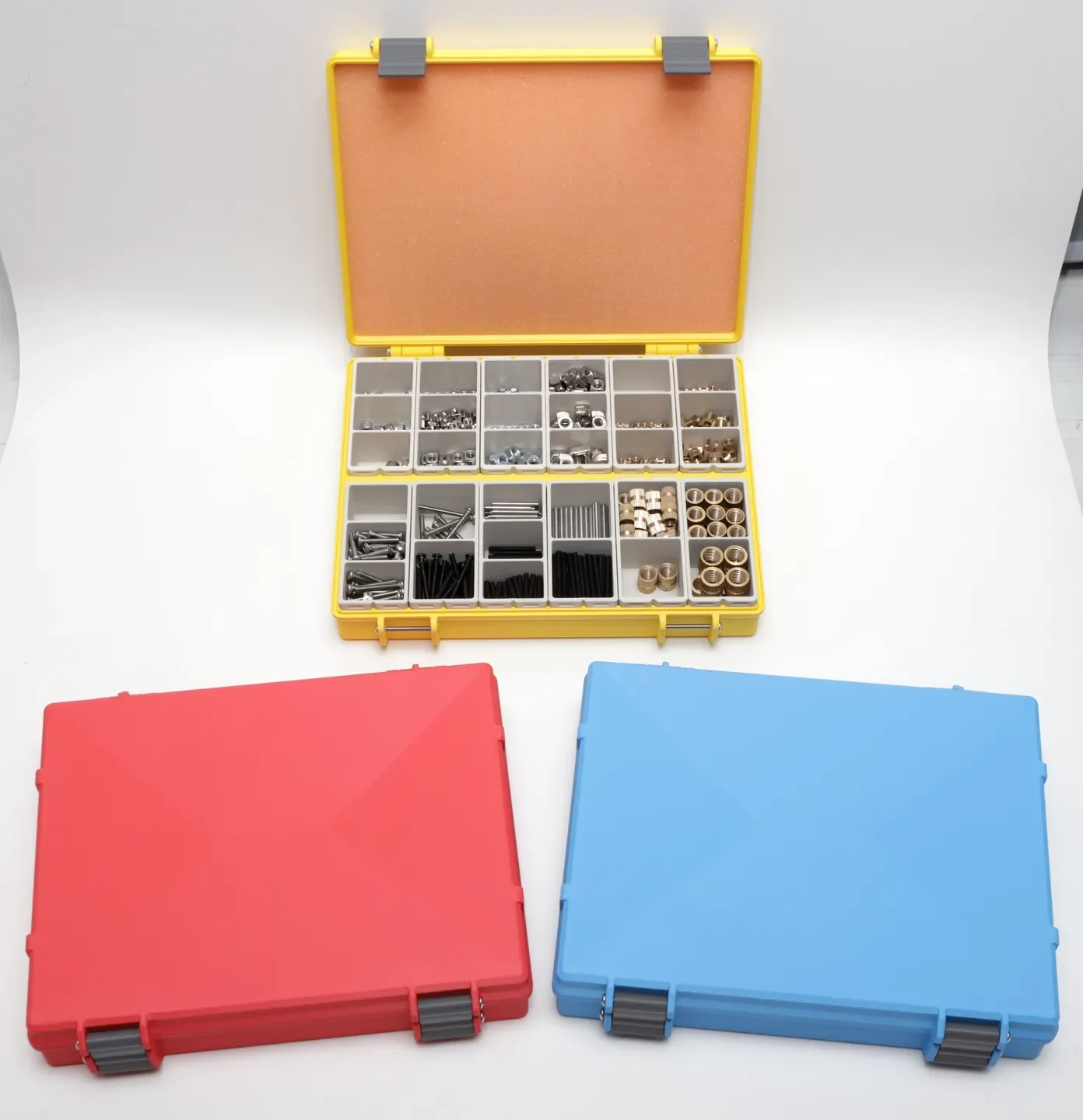

Прочный короб с модульными слотами (параметрический) - ма..

Прочная коробка и вставки созданы на основе моей параметрической «Rugged Box».

Размер вставок и самого ящика (количество рядов/слотов) можно изменить в Fusion 360 (файл f3d доступен в разделе файлы).

ВАЖНО: Если вы хотите иметь более двух рядов, вы можете столкнуться с проблемой, что крышку невозможно закрыть из-за выступающих на 5 мм вставок. Сначала нужно проверить, достаточно ли зазора (я никогда не проверял).

Если вам нужна такая же коробка, но только с одной строкой, ремикс можно найти здесь.

Существует также версия с более высокими слотами и множеством различных вставок для батарей, SD-карт или GoPro.

Поддержите мою работу

Детали и нити сторонних производителей можно найти в 3DJake (международная версия, Великобритания, Германия, Франция).
Я получу небольшую долю от любого заказа, который вы выполните по этим ссылкам (без каких-либо дополнительных затрат для вас ).

Если вы хотите напрямую поддержать мою работу, вы можете купить мне кофе.

Если вы хотите заказать принтер Prusa и заработать несколько Prusameters (я тоже получу их), вы можете использовать мой реферальный код "@Whity" при оформлении заказа или нажать одну из следующих ссылок.
(код работает только для первого заказа каждой модели принтера):
| ЯДРО Один | CORE One Kit | МК4 | Комплект МК4 | МИНИ+ | МИНИ+ Комплект | XL | СЛ1С | SL1S+CW1S |

Также обратите внимание на другие мои модели.

Если вы хотите купить винты, квадратные гайки или резьбовые вставки, ��оказанные на рисунках, вы можете найти их здесь:

Винт с шестигранной головкой под внутренний шестигранник
Установочные винты с шестигранной головкой
Квадратные гайки из нержавеющей стали
Латунная терморезьба, комплект вставных гаек

Вставки

Загрузите все доступные вставки из моей старой (только один ряд) модели:
https://www.printables.com/model/454281-rugged-box-with-modular-slots-parametric-shallow-h/files

ПРИМЕЧАНИЕ 1. Обязательно загрузите версию «V2», поскольку старые вставки могут вызвать проблемы при закрытии крышки.

ПРИМЕЧАНИЕ 2. Вы можете (и ДОЛЖНЫ) точно настроить вставки в слайсере, чтобы они идеально подходили по вашему желанию (жестче или свободнее), если вы не хотите менять их в F360. Для небольших изменений это гораздо удобнее.

Выберите пластину, убедитесь, что «блокировка соотношения» отключена, и слегка отрегулируйте размеры X и/или Y по мере необходимости (здесь я изменил X и Y на 0,05 мм, чтобы они плавно вдвигались):

Сборка

Для сборки вам понадобятся шесть винтов M3 диаметром 30 мм.

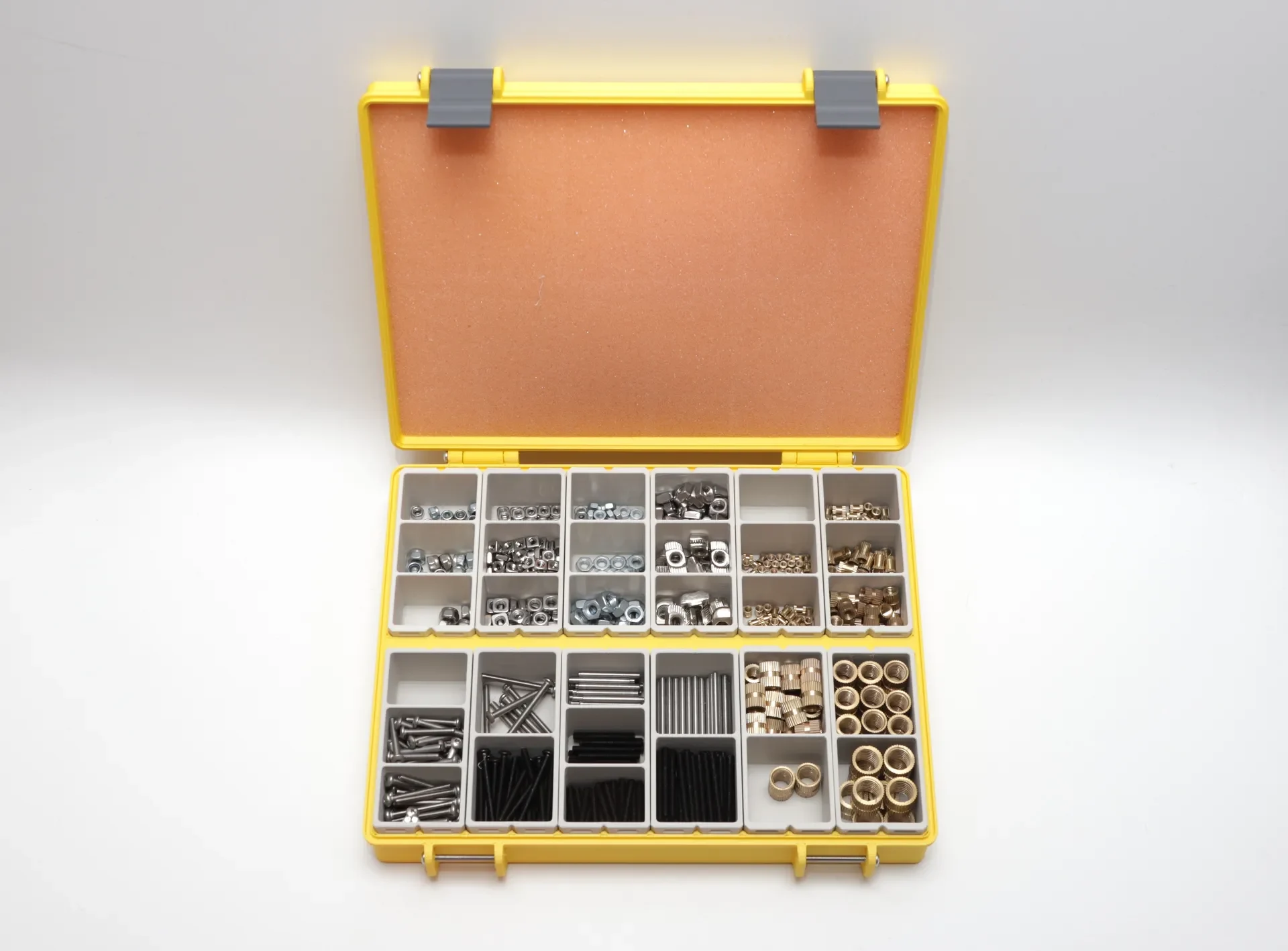

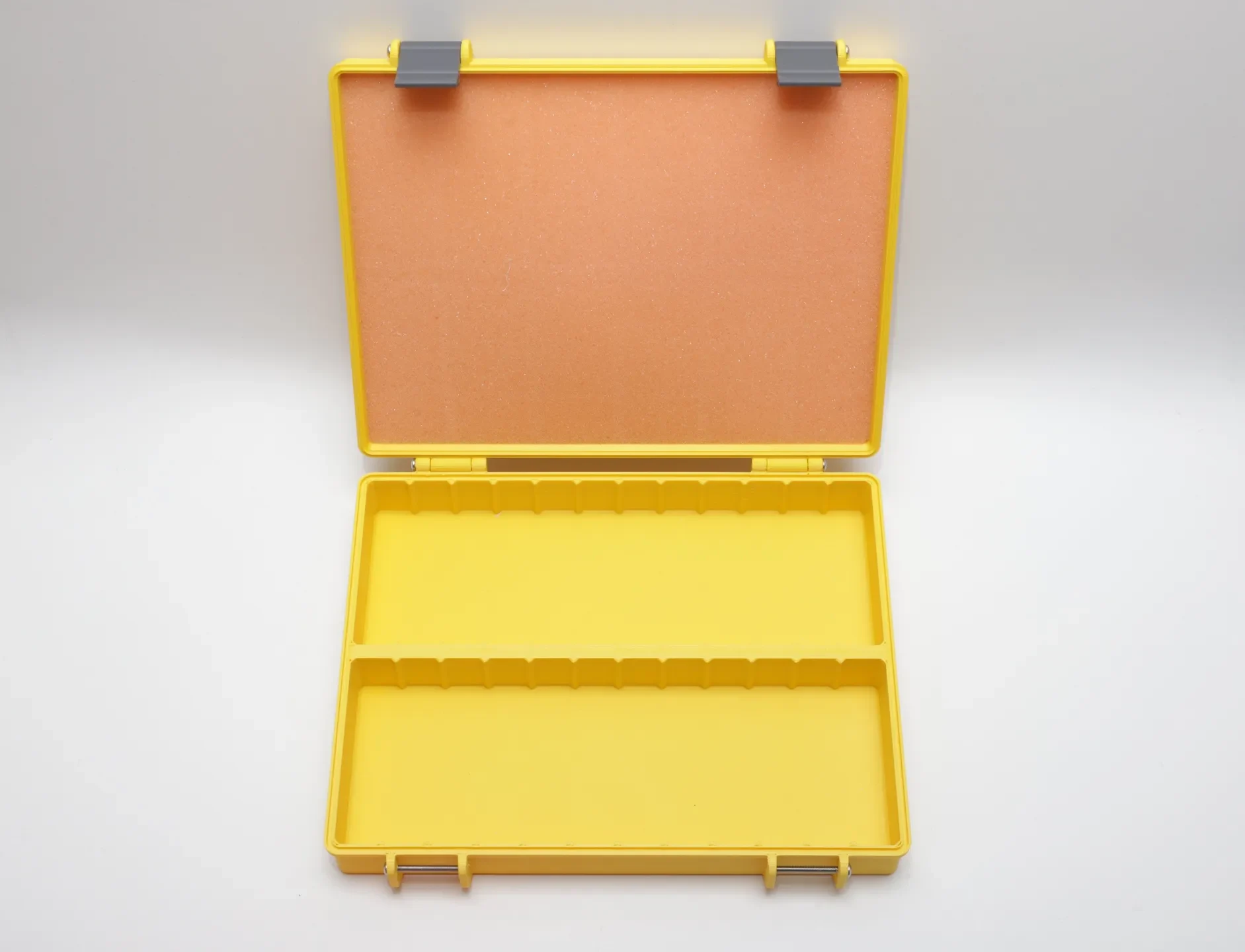

Вырежьте кусок пенопласта (толщиной ~10 мм), чтобы крышка удерживала вставки в закрытом состоянии.

Винты

Мне нравятся эти винты с красивой круглой головкой:
Винт с шестигранной головкой под внутренний шестигранник

Или, если вам вообще не нужна головка винта, что лично мне нравится еще больше:
Установочные винты с шестигранной головкой

Примечание: я рекомендую изделия из нержавеющей стали. Почерневшие замаслены и их необходимо очистить.
