Параметрическая прочная коробка (FreeCAD)........

Ремикс Rugged Box V1 от @Whity + @Yanev, воссозданный с помощью FreeCAD 0.21.1 для практики. Таблица включена в файл. Обратная связь приветствуется.

Три варианта модели:

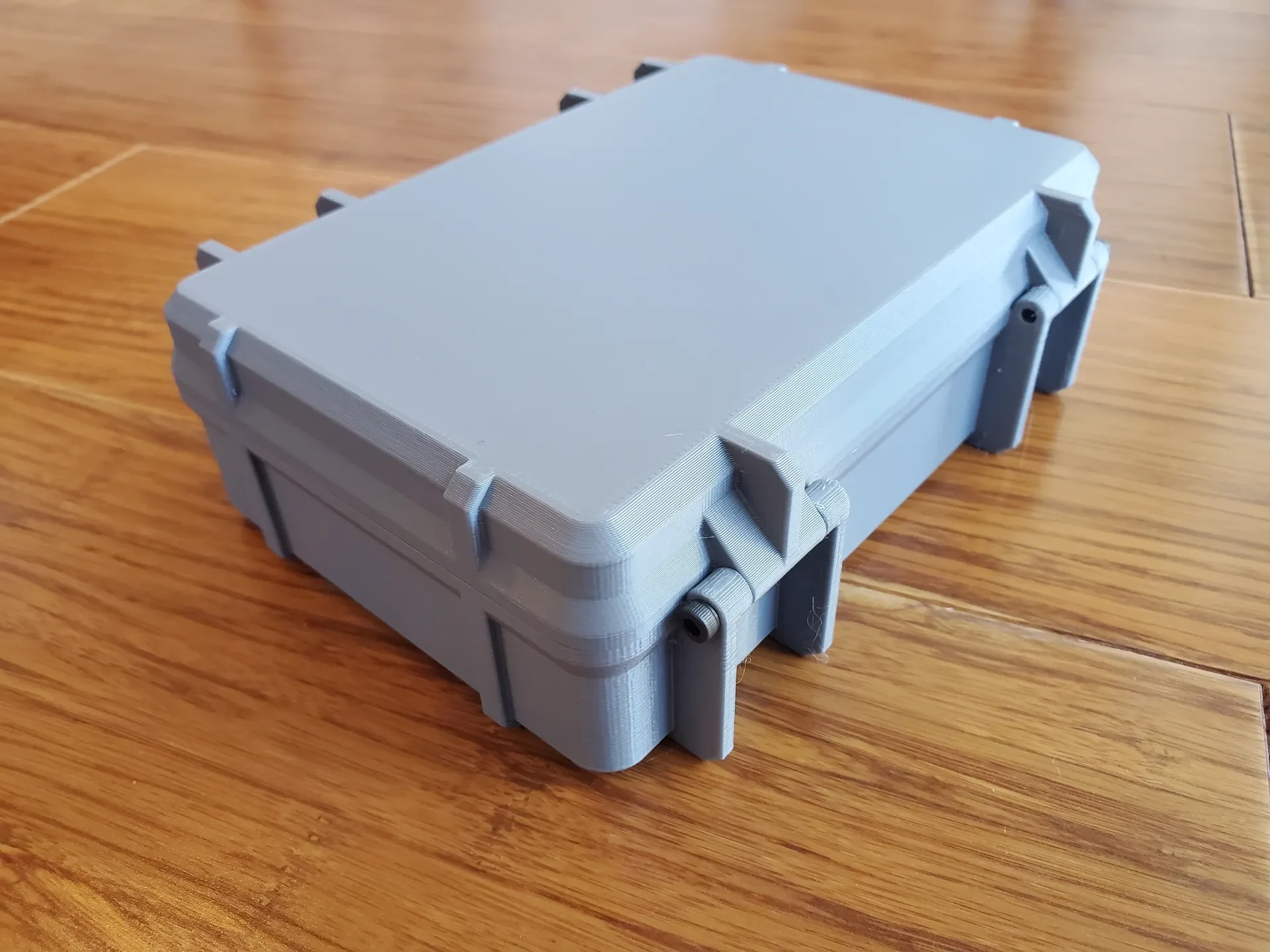

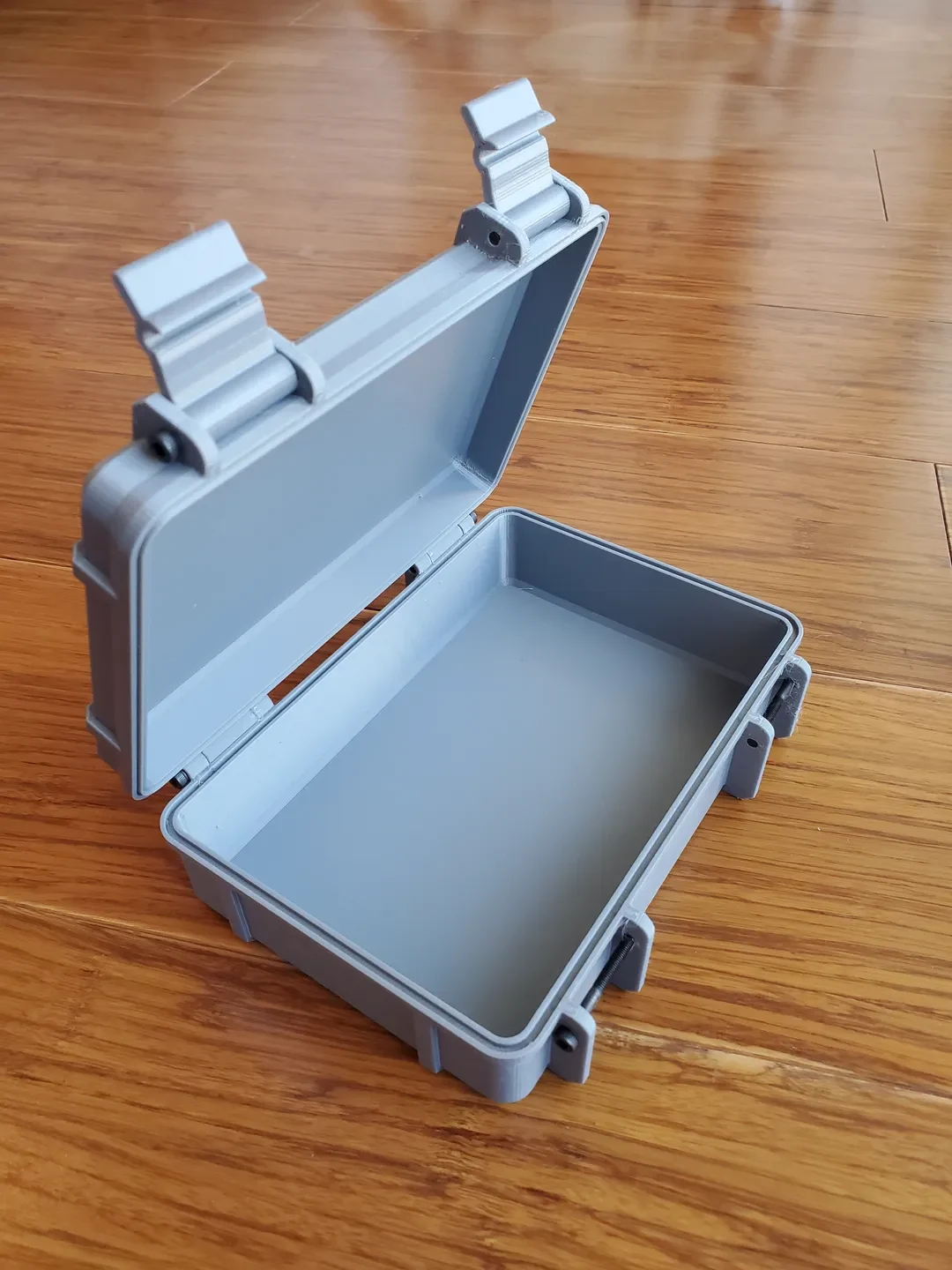

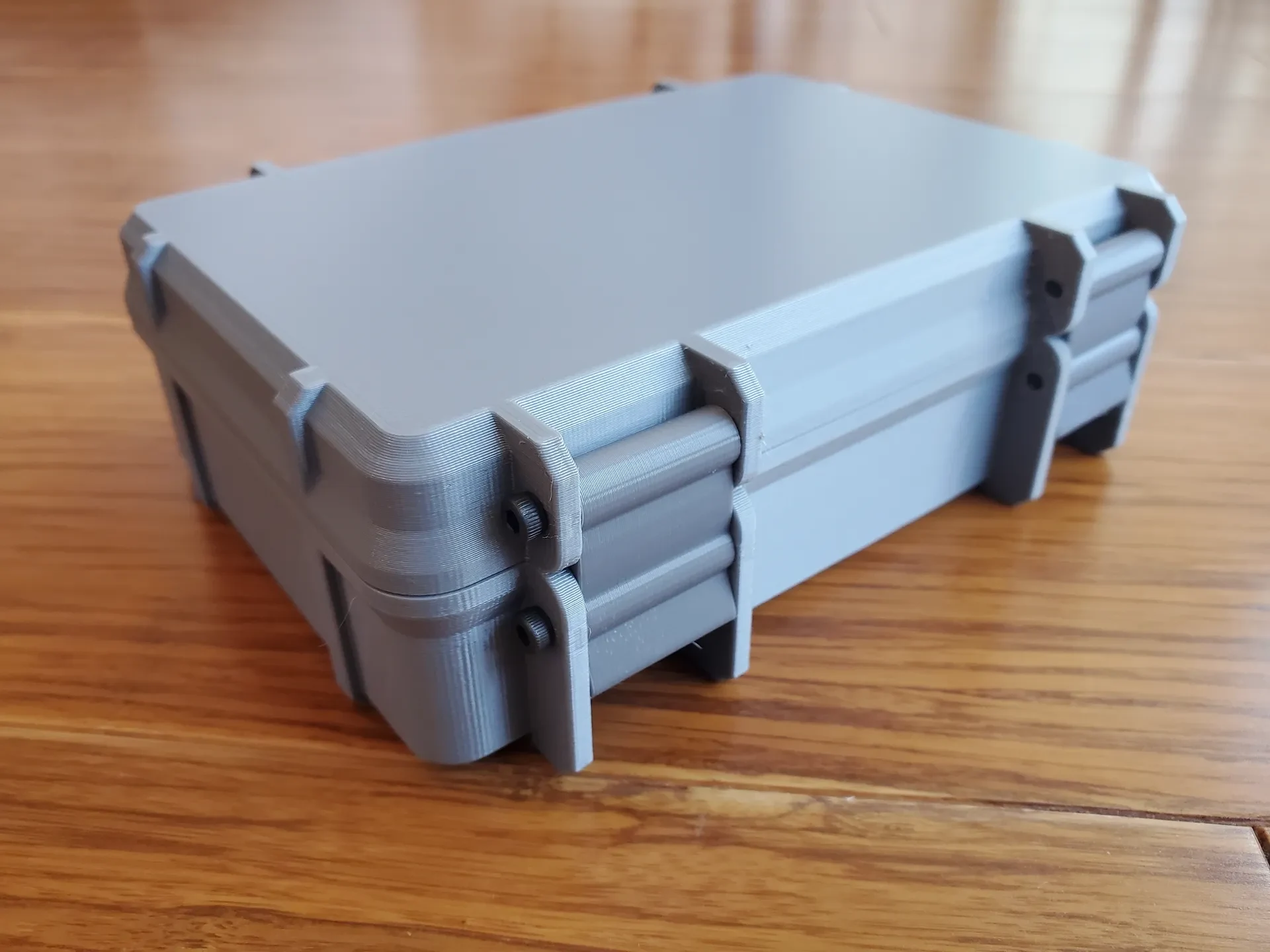

RuggedBoxCopyV15.FCStd = базовая модель, без лотка
RuggedBoxCopyV15TrayB.FCStd = несъемный лоток
RuggedBoxCopyV15TrayA.FCStd = съемный лоток

Список запчастей:

1 х крышка
1 х коробка
2 защелки
6 винтов 3 x 30 мм

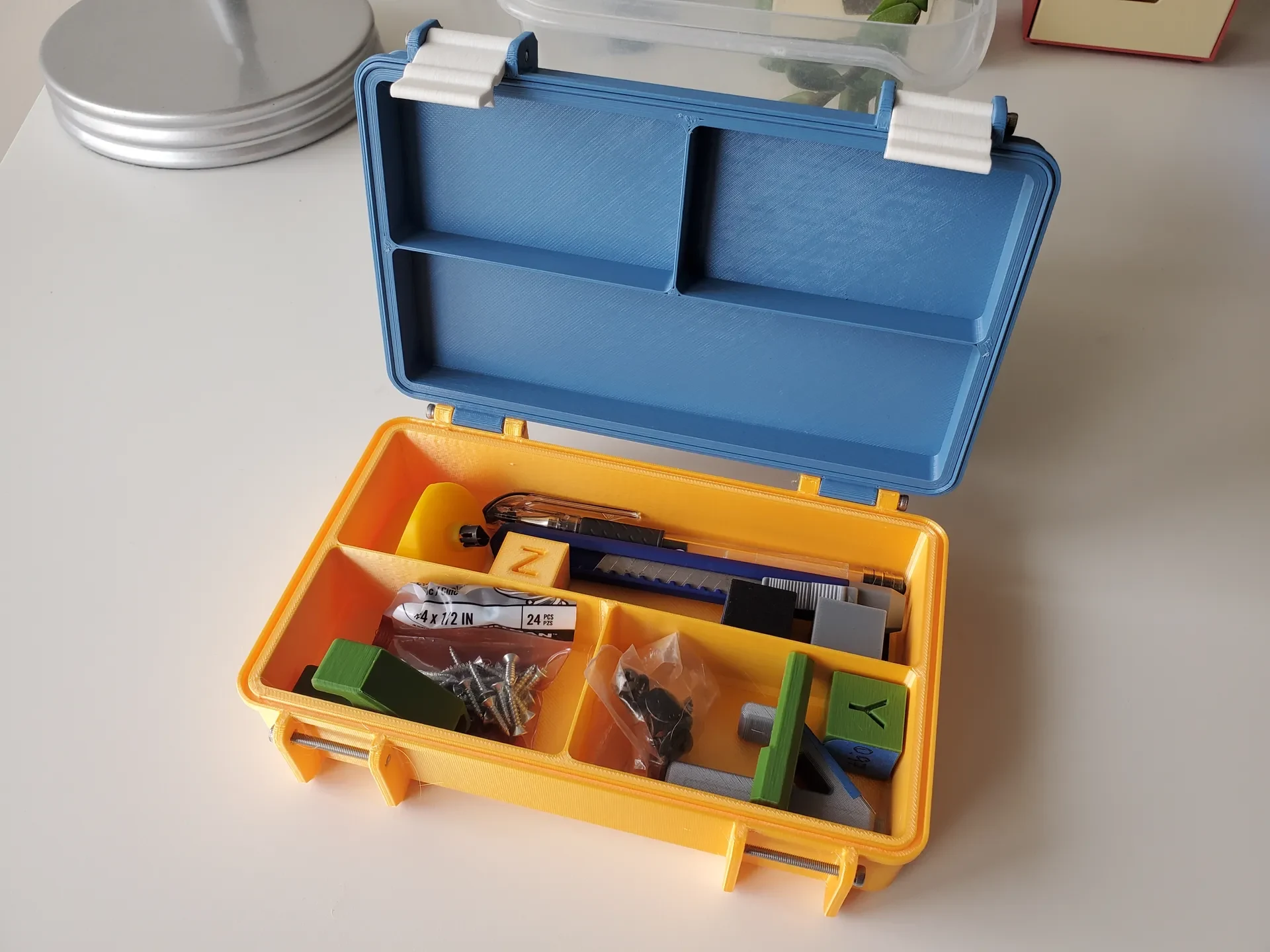

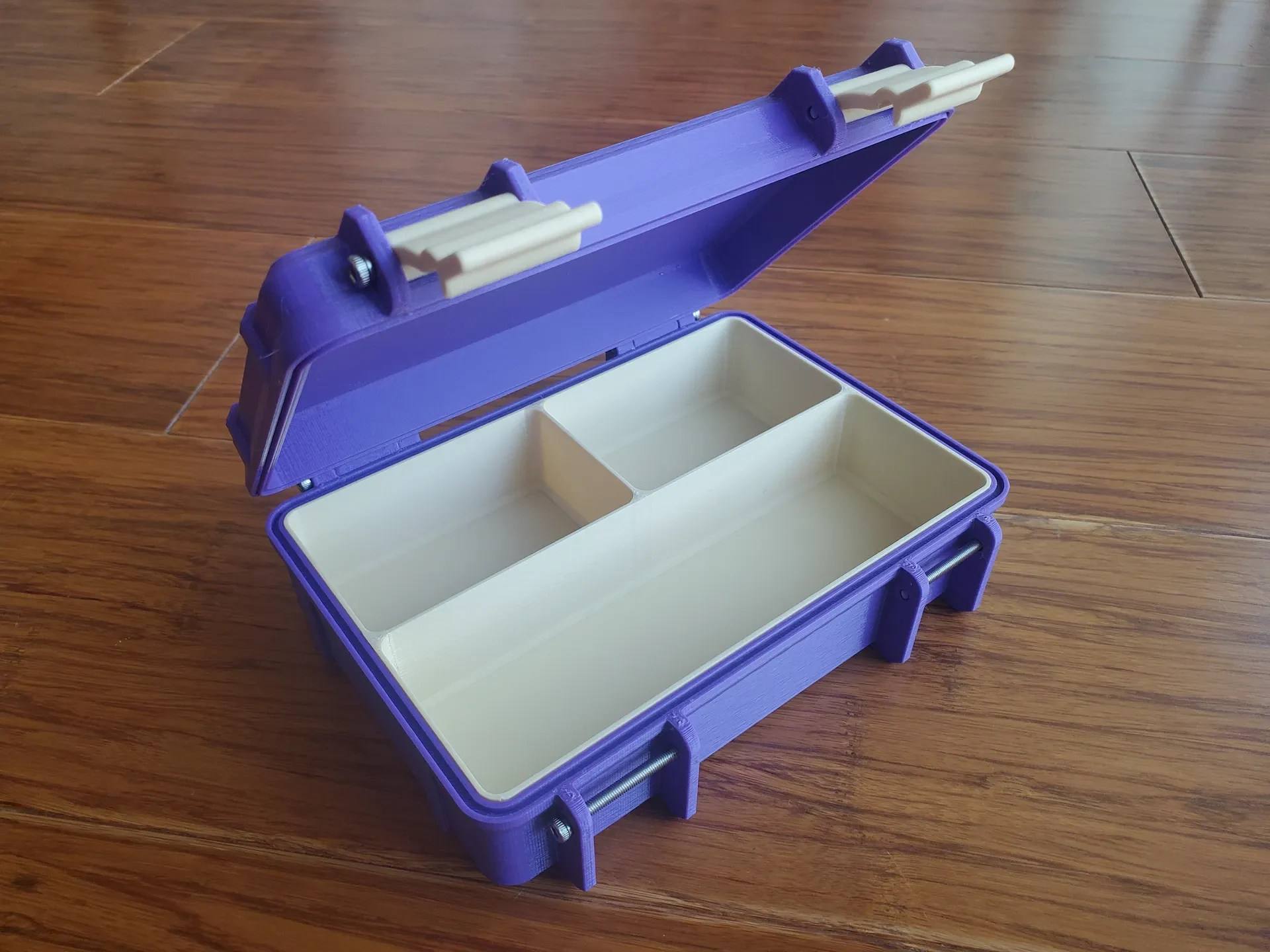

1 съемный лоток (опционально, см. список файлов)

Мои параметры печати:

НОАК
Высота слоя 0,3 мм
2 периметра
15% заполнение
поля включены
нет опор

Плотный допуск (0,25 мм) для съемного лотка — отрегулируйте в соответствии с точностью вашего принтера. Примечание: установка пенопласта в крышку предотвратит смешивание содержимого при переворачивании коробки или помещении ее на бок.

версия 16

Добавлена печать в базовую модель (без лотка), в остальном изменений нет.

версия 15

Исправлена ошибка размера резьбы на всех версиях модели (спасибо Пилигрим)

Добавлены файлы STEP.

версия 14_2

Добавлен второй вариант лотка:

RuggedBoxCopyV14TrayB.FCStd = несъемный лоток
RuggedBoxCopyV14TrayA.FCStd = съемный лоток

ПРИМЕЧАНИЕ. Неверные ограничен��я (сломанная модель в результате «переворота») по-прежнему возможны из-за больших индивидуальных изменений размера, например, InnerBoxBottomHeight с 75 на 30. Однако размер будет успешно изменен с 75 на 30 с меньшими приращениями, то есть с шагом 5. Другого решения пока не найдено.

версия 14_1

Исправлено несколько ошибок в эскизах, приводивших к сбоям TNP. v14 должна быть полностью параметрической и на 100% «стабильной». В остальном дизайн не изменился. Если возникнут проблемы, пожалуйста, дайте мне знать :()

версия 12

Добавлена модель съемного лотка.

версия 10

Оригинальная базовая модель
