Базовая станция LoRa солнечного корпуса Meshtastic 3 Вт, узе

Это водостойкий наружный корпус, спроектированный на основе солнечной панели мощностью 3 Вт. Он был разработан с учетом Meshtastic, но его можно использовать для любого солнечного проекта.

---

Купите его полностью собранным и готовым к расширению вашей ячеистой сети:
https://www.etsy.com/listing/1312727008/meshtastic-solar-base-station-off-grid

---

Обновление версии 2

В этом обновлении используется большинство тех же компонентов и инструкций по установке, что и в V1. Вот различия:

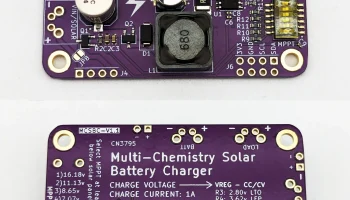

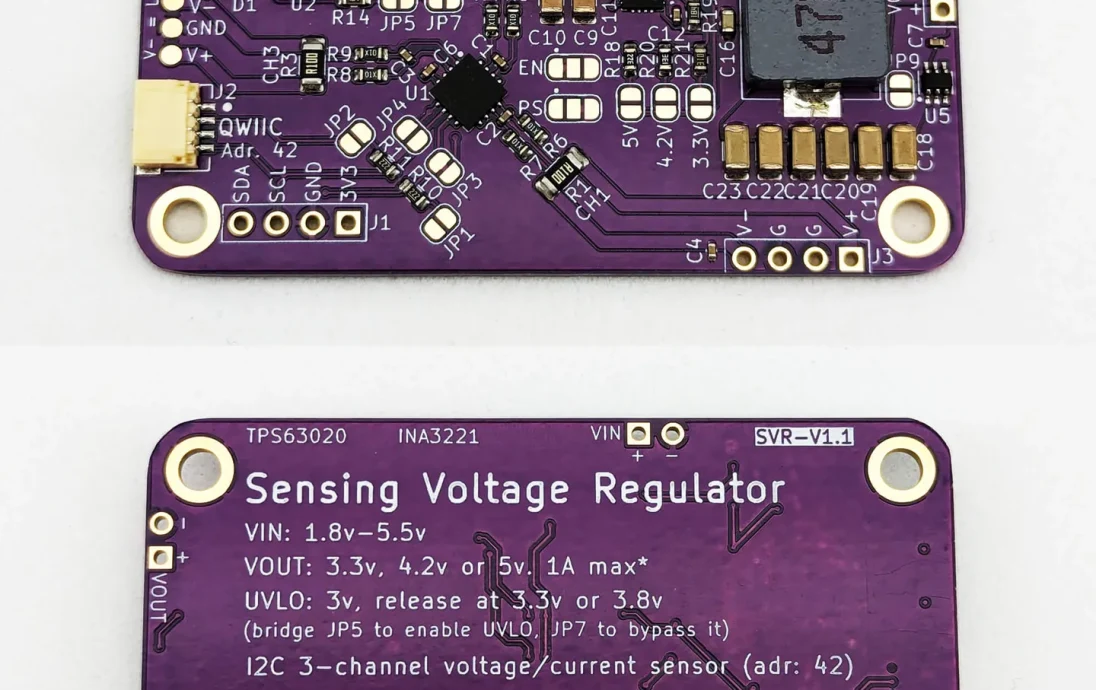

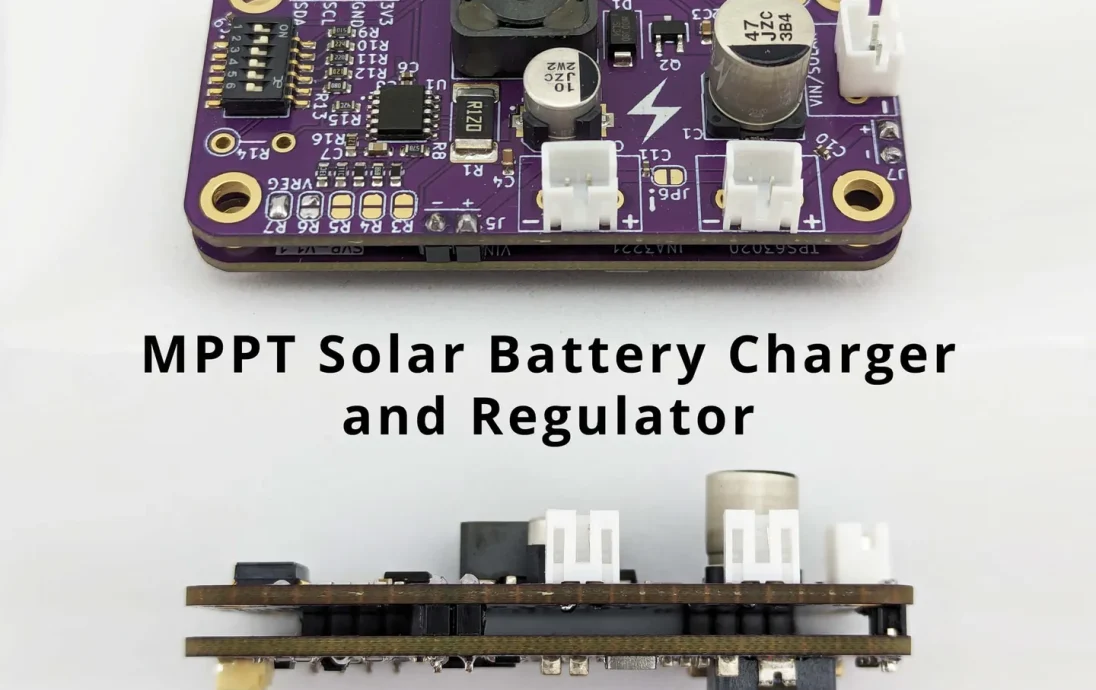

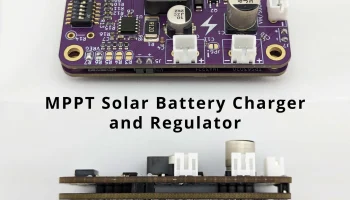

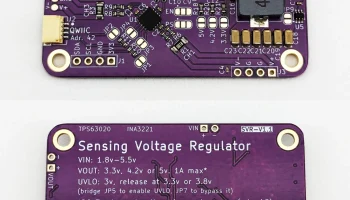

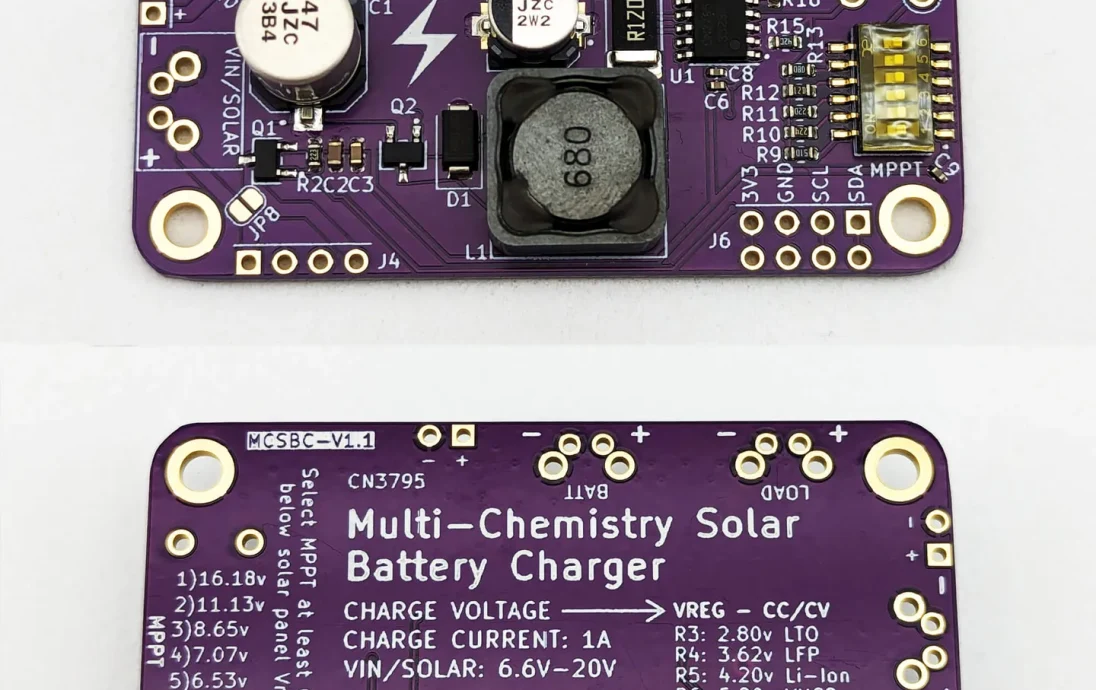

Поддерживает многохимическое зарядное устройство для солнечных батарей и чувствительный регулятор напряжения (MCSBC-SVR-v1.1). Новое солнечное зарядное устройство, обеспечивающее более эффективное сбор энергии и поддержку аккумуляторов LTO, LFP и литий-ионных аккумуляторов. Доступно на Etsy здесь.

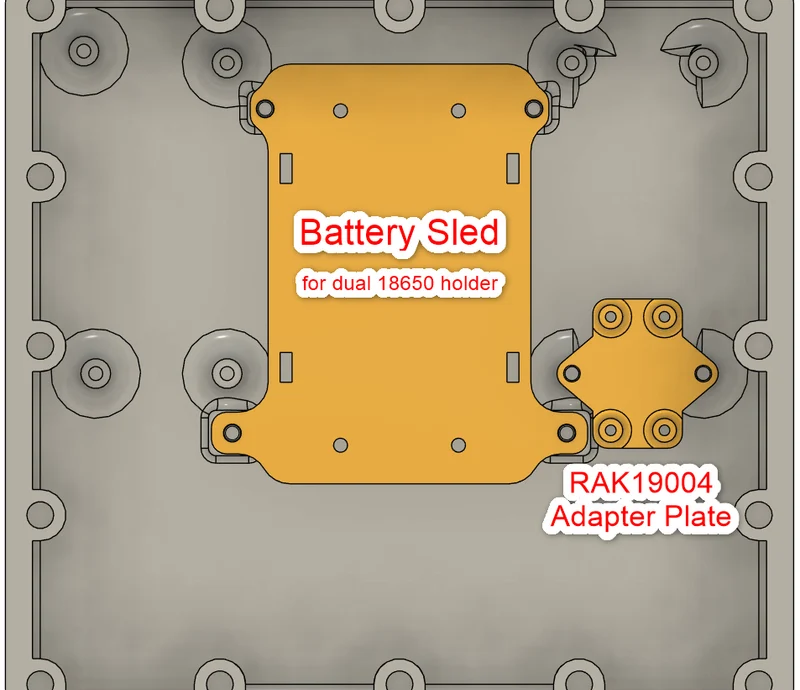

Поддерживает 2 литий-титанат-оксидных аккумулятора (LTO). Он по-прежнему поддерживает двойной держатель батареи 18650, указанный ниже (используйте v2-Battery-Sled). Если вы планируете использовать модуль Green Power RAK19004, сообщите мне, и я разработаю для него крепление.
Поддерживает круглый переключатель (поставляется с водонепроницаемой крышкой).
Поддерживает предыдущий прям��угольный переключатель.
При использовании MCSBV-SVR-v1.1 вы можете использовать переключатель SPST того же размера, поскольку вам нужно только переключить питание с зарядного устройства на RAK (используйте ту же силиконовую крышку, указанную ниже). Переключатель DPST, указанный ниже, по-прежнему будет работать, просто вы будете использовать одну ногу вместо обеих.
Поддерживает гидрофобное вентиляционное отверстие (M12), помогающее выравнивать давление воздуха и снижать влажность внутри.
Поддерживает тот же кабельный ввод и антенные пигтейлы, что и V1.
Несущая пластина V1 была удалена в пользу установки базовой платы RAK и других компонентов непосредственно на нижнюю часть корпуса. Это помогает сократить время печати и расход материала, а также позволяет сделать корпус немного короче.
Крышка выше, что обеспечивает большую прочность. Это помо��ает оказать равномерное давление на прокладку и создать более плотное уплотнение.
Увеличено количество резьбовых вставок до 16, поскольку корпус немного больше и винты были бы расположены слишком далеко друг от друга (мне не известно о каких-либо проблемах с прокладкой/уплотнением V1). Вам понадобятся (16) винтов M3x10 и вставки (для винтов используйте ссылку ниже).
Теперь поддерживаются две версии вставок с подогревом: Amazon (так же, как V1) или AliExpress (M3x5.0x6.0). Всего требуется (16).
Требуется (10) винтов M2,5x4.
Требуется (4) M2.5x8 для установки MCSBC-SVR-v1.1.
Прокладка V2 имеет размеры 132 x 125 мм. Ниже приведены инструкции по вырезанию прокладки из силикона с помощью Cricut. Если вы хотите попробовать распечатать прокладку из ТПУ, свяжитесь с нами, и я предоставлю STL. Он не включен сюда, поскольку не рекомендуется. Большинство ТПУ, напечатанных на 3D-принтере, слишком тверды, чтобы обеспечить достаточно хорошее уплотнение и предотвратить попадание воды и влаги в корпус.

Список печати для версии 2

(1) Корпус на ваш выбор (есть 4 варианта: с вентиляционным отверстием или без него, а также с круглым/прямоугольным переключателем)
(1) Крышка
(1) Шарнир (так ��е, как V1)
(2) Каретка гайки (такая же, как у V1)
Варианты батарей:
Держатель Li-Ion 2P 18650 (ссылка ниже)
(1) Аккумуляторные салазки

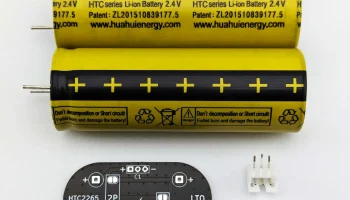

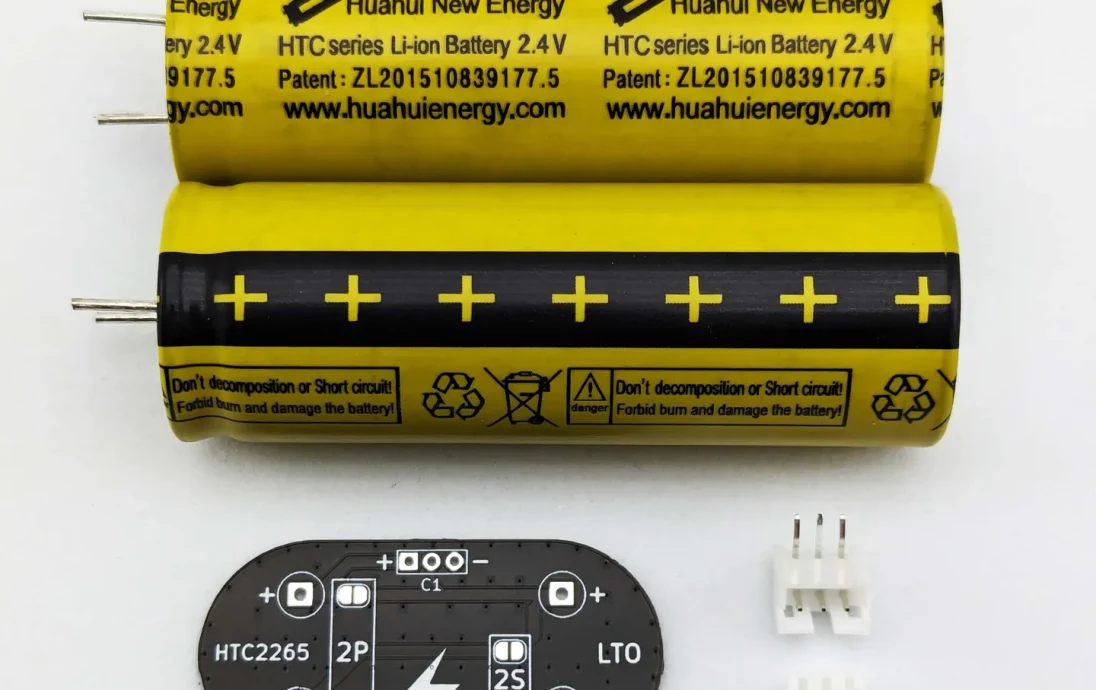

HTC2265 LTO (скоро появится на Etsy)
(1) Задняя часть держателя HTC2265
(1) Передний держатель HTC2265
(1) Держатель HTC2265

Настройки печати такие же, как описано ниже. Инструкции по установке должны быть в основном такими же, как показано ниже. Если вам нужны дополнительные инструкции, свяжитесь с нами.

V1.X

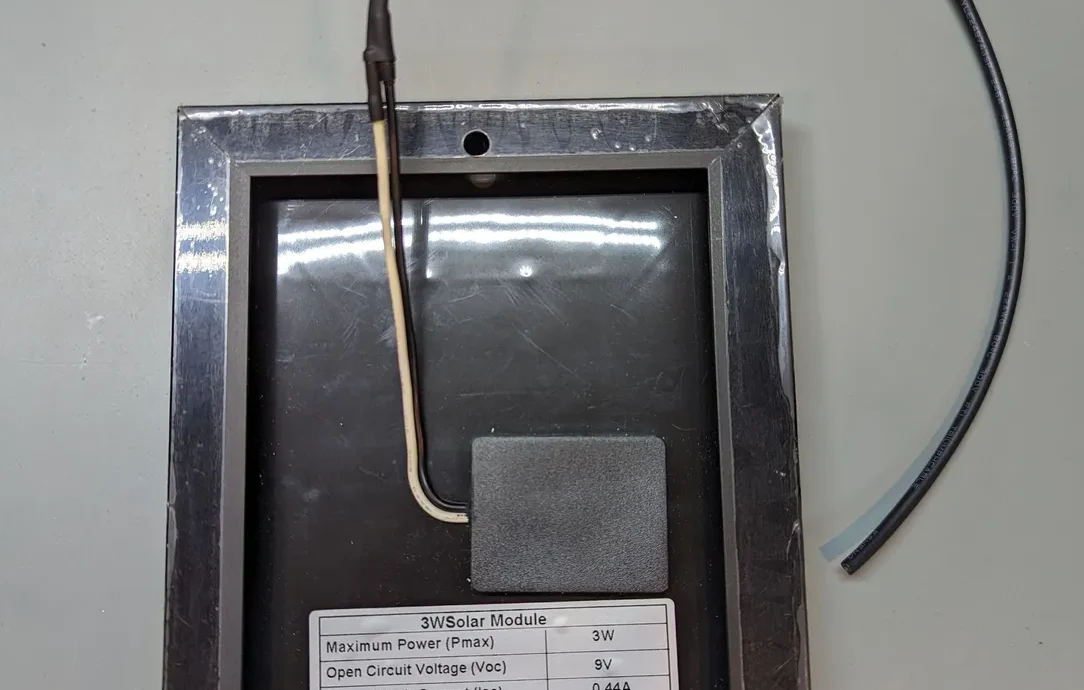

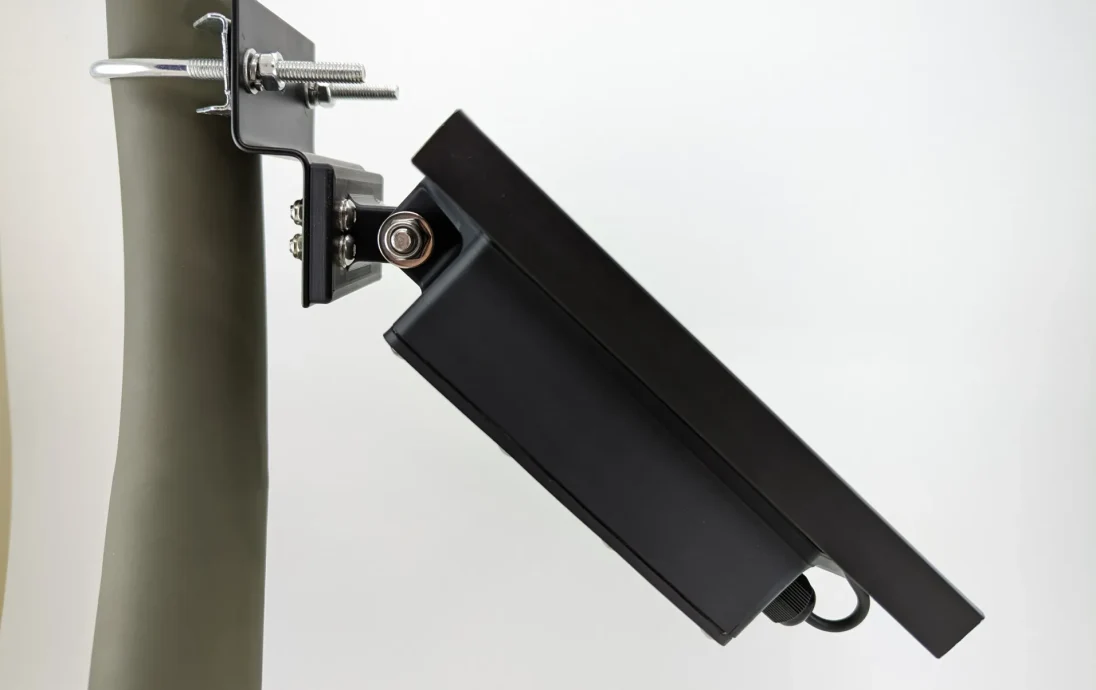

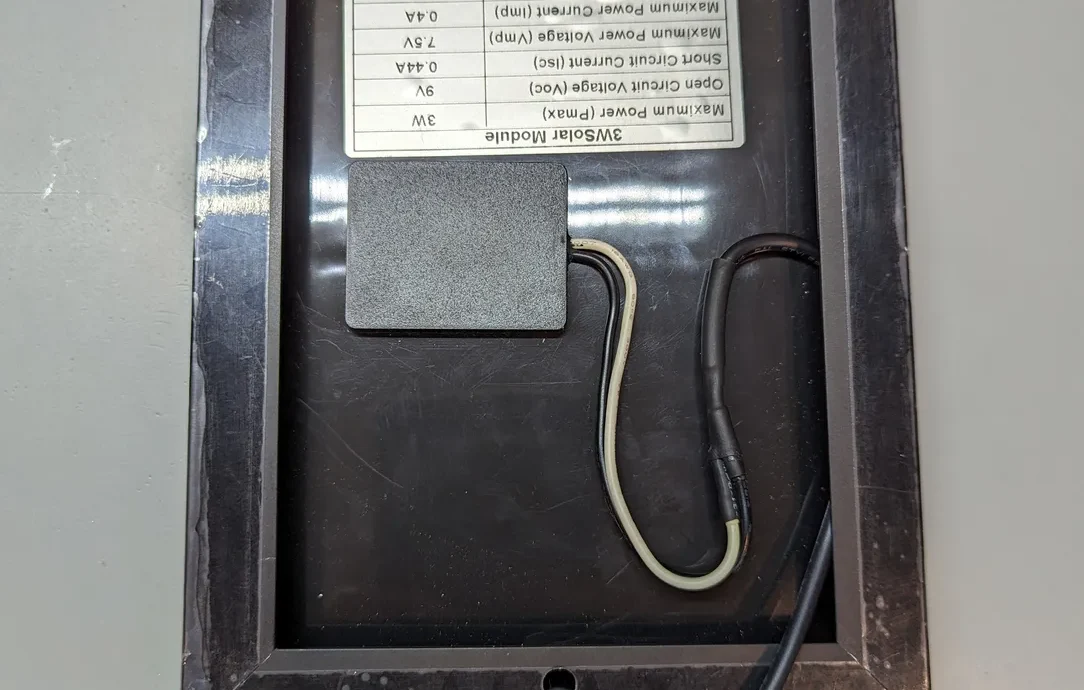

Корпус монтируется непосредственно на солнечную панель. Внутреннее пространство, доступное для компонентов, составляет 100 x 100 x 28 мм. Встроенный кронштейн позв��ляет установить точный угол наклона солнечной панели, чтобы максимально использовать солнечный свет в вашем районе. Его можно установить под любым углом от 0° до 90°.

Держатель крепится к нижней части шкафа с помощью (5) винтов M2,5x4. Если вам нужна специальная конфигурация для ваших компонентов, все, что вам нужно сделать, это изменить эту часть.

Прокладка вырезается из листа силиконовой резины толщиной 1/25 дюйма с помощью станка Cricut (или любого подобного инструмента). Используйте прилагаемый файл SVG и установите ширину и высоту на 4,921 дюйма. Вам нужно будет использовать лезвие Deep Point с «большим» давлением. Мне удалось разрезать прокладку за один проход, используя предустановку «Магнитный лист» толщиной 0,5 мм.

RAK Wireless RAK19004 — это модуль «Зеленая энергия». Он имеет входное напряжение от 2 В до 36 В с
