OnBox // Прочный параметрический блок в Onshape // V1.4....

https://cad.onshape.com/documents/d8e59fd26c8f20bd6613be02/w/b96cb695bd654f0bc3794355/e/61c20b9f8ed3bdf2d238030d

Оказывается, не у всех есть Autodesk для настройки версии Whity, поэтому я сделал ее в стиле «чистой комнаты» Onshape, просто взглянув на распечатанную коробку. Отсюда и лицензия общественного достояния — делайте с ней все, что хотите, но не жалуйтесь, если она напугает вашу кошку и она убежит.

Несколько улучшений:

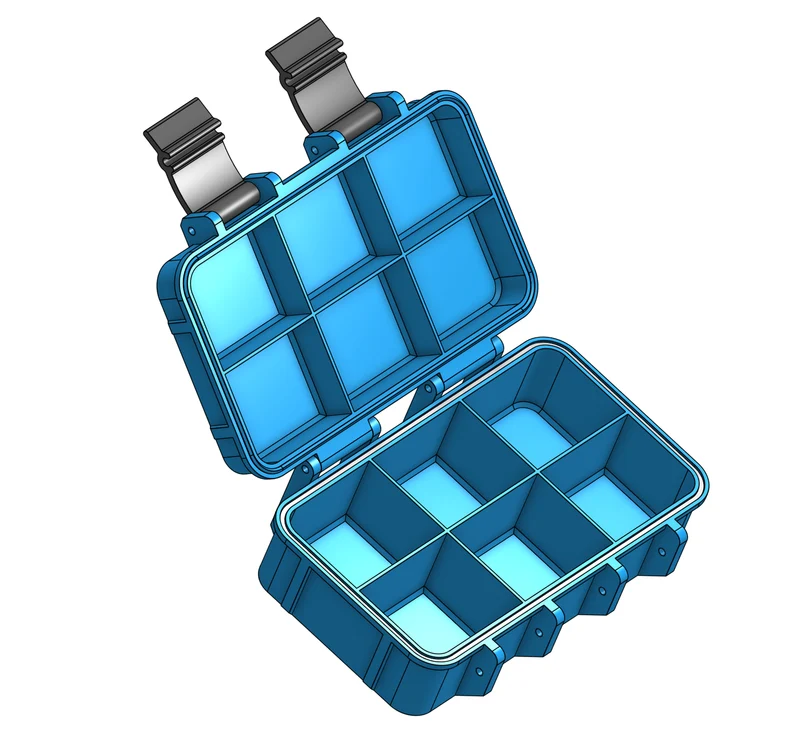

Разделы
Версия с одной защелкой
Более щелкающие и прочные защелки
Незначительные улучшения дизайна для эстетики и удобства.

Прикрепление STL только для версии 100x150x50 без разделителей, чтобы стимулировать использование вместо этого модели CAD OnShape.

ИЗМЕНЕНИЯ

В1.1
Исправлен расчет расстояния между вертикальными боковыми ребрами для узких коробок.
В1.2
Включенная высота в предварительно настроенных размерах
Разделите конфигурации для секций X и Y, чтобы разрешить только одно направление.
Поддержка нестандартных размеров болтов
В1.3
Добавлена версия с одной защелкой.
В1.4
Толщина ребер петли и защелки зависит от длины болта, поэтому для повышения прочности их обычно делают толще.
