Выдвижной прочный ящик для инструментов для снятия фаски...

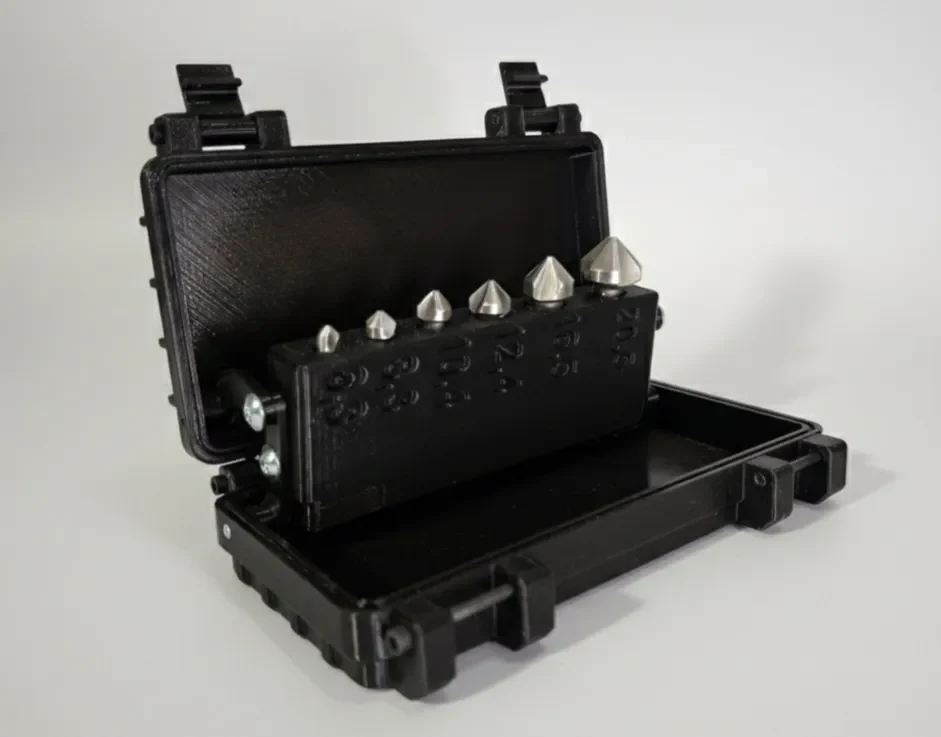

Механизм этого прочного ящика позволяет выдвигать инструменты, обеспечивая более легкий доступ и удобство обращения. Он предназначен для набора из 6 бит для снятия фаски размеров 6,3 — 8,3 — 10,4 — 12,4 — 16,5 — 20,5.

Основное отличие этого ящика от многих других — более прочные замки и петли, которые не так легко сломать. И подъемный механизм, конечно.

Вы можете установить этот пустой параметрический флажок здесь:

Дополнительное оборудование:

6 болтов М3х35 мм (петли, замки)

8 болтов М4х12 мм (выдвижной механизм)

Печать:

Легкая печать, без подставок, минимум 3 периметра. Я предпочитаю использовать PETG или ASA, но PLA тоже подойдет.

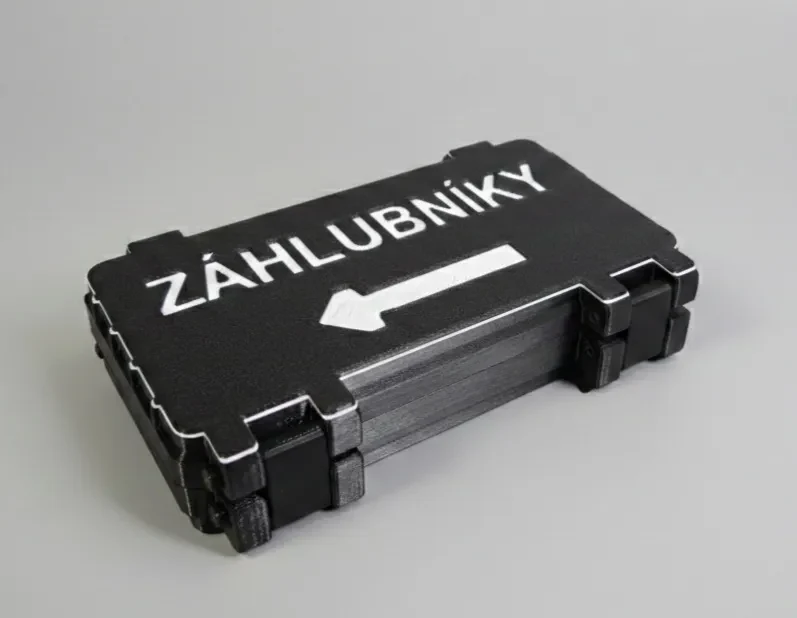

Вы можете добавить свой текст в «box-02_lid». Сделайте его глубиной 1 мм, чтобы оно было таким же, как рисунок инструмента для снятия фаски, уже включенного в крышку. Чтобы сделать цвет другим без MMU или AMS, просто сделайте паузу на слое 6 (1,2 мм) и вручную поменяйте нить. Затем измените его обратно на слой 10 (2 мм).

Сборка:

Для сборки самой коробки используйте болты М3х35 мм, а для крепления выдвижных частей — болты М4х12 мм.

Обязательно сначала прикрепите «ссылку-01», «ссылку-02» и «ссылку-03» к нижней и верхней части коробки, а затем прикрутите вставку.

Болты ввинчиваются прямо в отверстия, напечатанные на 3D-принтере. Никаких гаек и вставок. Эта коробка у меня уже несколько месяцев, и она до сих пор держится хорошо.

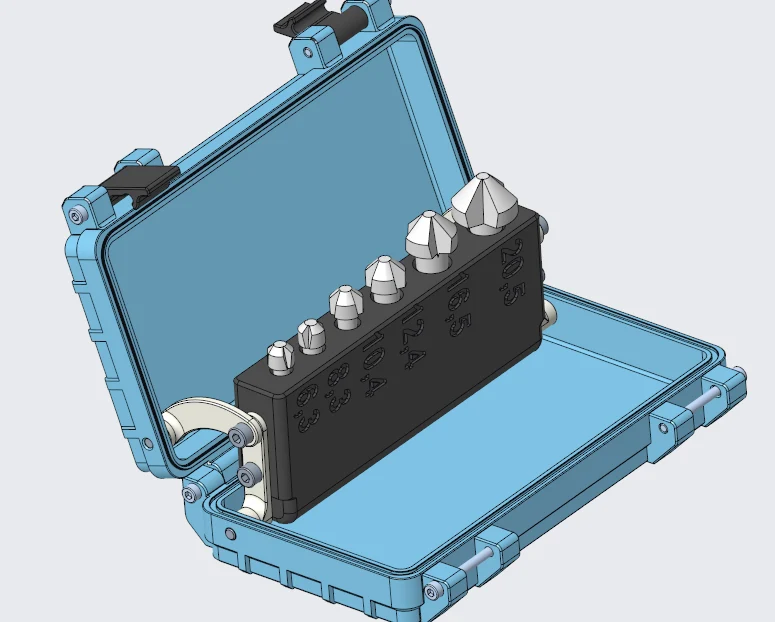

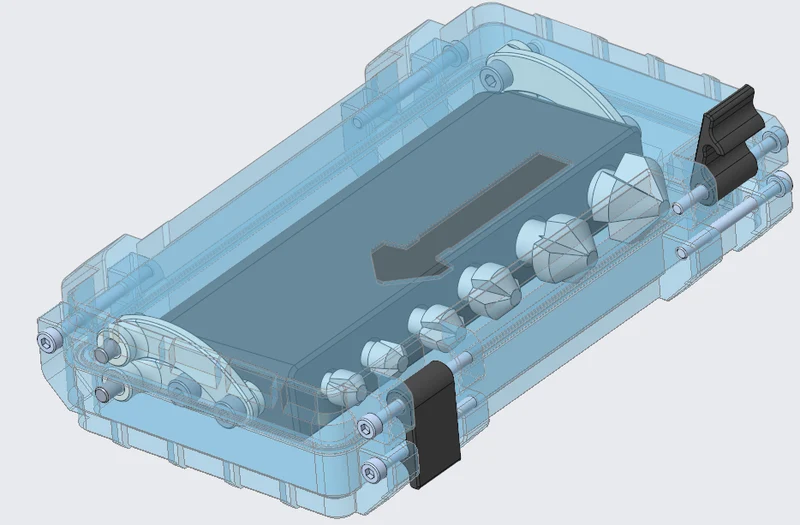

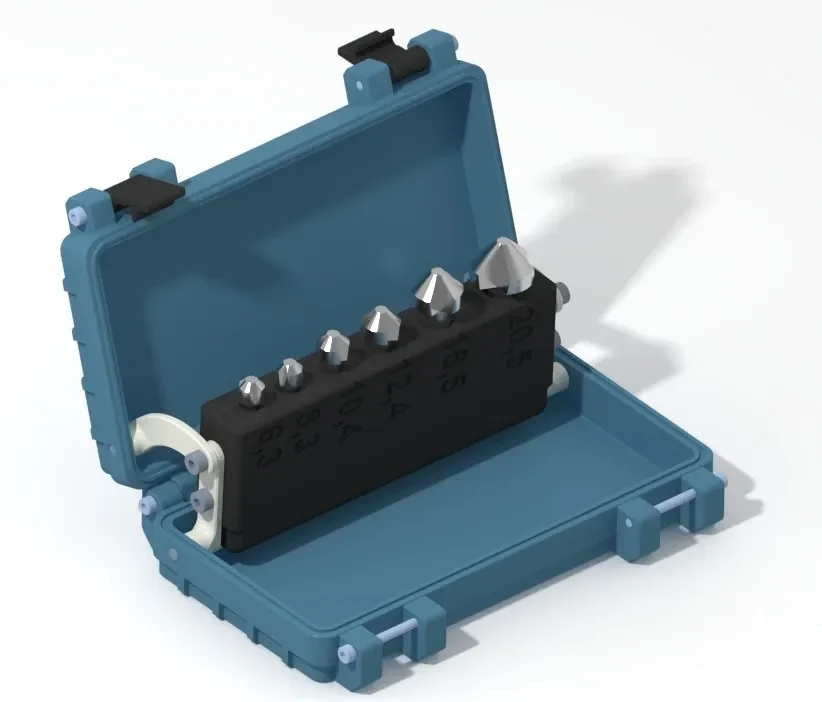

Сборка довольно проста, поэтому просто используйте изображения ниже в качестве справки.

Маленький совет — если вы покупаете инструменты для снятия фасок из Китая, как я — используйте болгарку, чтобы сделать рельеф для каждого хвостика режущей канавки. Они не включают его с завода, и это имеет огромное значение, когда инструмент не трется. Даже в лесу.
