Об этом ремиксе

Rugged Box (Parametric) от Whity — это превосходная, надежная и особенно хорошо спроектированная конструкция. Однако при его использовании для создания коробок небольших размеров, особенно высотой менее 20 мм, я столкнулся с определенными геометрическими ограничениями.

Поскольку изменения были необходимы, я воспользовался возможностью и добавил давно желанную функцию: возможность свободно определять количество петель и защелок.

Эта версия сохраняет дух оригинальной модели, предлагая большую гибкость для небольших коробок и нестандартных конфигураций.

Ключевые улучшения
Переменное количество петель, защелок и боковых ребер.

Новые параметры, позволяющие определить:

Количество петель и защелок

Количество боковых ребер

Если размеры коробки и длина винта совпадают, элементы автоматически генерируются и равномерно распределяются по длине и ширине модели.

Оптимизация для малых высот

Правильная геометрическая адаптация для коробок или крышек высотой менее 20 мм.

Удаление ненужных ребер, когда доступное пространство не позволяет их встроить.

Автоматическое обновление геометрии без необходимости внесения изменений вручную

Защелки адаптированы к небольшим размерам

Для особо низких ящиков:

Высота защелки регулируется автоматически

Механизм остается функциональным, сохраняя при этом минимальную занимаемую площадь.

Доступные параметры
Исходные параметры из Whity остаются доступными:

InnerBoxDepth: внутренняя ширина поля.

InnerBoxWidth: внутренняя длина коробки (ось шарнира и защелки)

InnerBoxHeight: внутренняя высота нижней части.

InnerLidHeight: внутренняя высота крышки.

ScrewLength: длина винта

HingeLatchOffset: расстояние между петлями/защелками и внутренней стеной.

RibOffset: расстояние внешних боковых ребер от внутренней стенки.

Новые параметры:

NumberOfLatch: количество петель и защелок.

NumberOfRib: количество внешних боковых ребер.

Рекомендуемые винты

Хотя диаметр винтов остается настраиваемым, я настоятельно рекомендую использовать винты M3, как в оригинальной модели. Они предлагают:

Отличный баланс между площадью основания и силой

Лучшая совместимость с коробками низкой высоты.

Чтобы сохранить долговечность петли, по возможности рекомендуется использовать винты длиной более 20 мм.

Общее количество необходимых винтов: NumberOfLatch × 3.

Важно
Предупреждающие сообщения

Предупреждающие сообщения в Fusion 360. При обновлении модели после изменения параметров Fusion 360 может отображать предупреждения или ошибки реконструкции. Это ожидаемое поведение.

Определенные функции используются только для определенных размерных рядов или для заданного количества петель и защелок. Если конфигурация несовместима (недостаточная ширина, неподходящая длина винта и т. д.), результат будет сразу виден на модели и, как правило, не требует дальнейшей коррекции.

Автоматическое управление высотой

Когда InnerLidHeight больше, чем InnerBoxHeight, модель автоматически меняет местами два значения. Это ограничение необходимо, поскольку длина защелки (расстояние между рычагом и винтом) напрямую зависит от геометрии нижней коробки. Поэтому высота основания имеет приоритет для обеспечения оптимальной работы системы закрытия.

Пример маленькой коробки

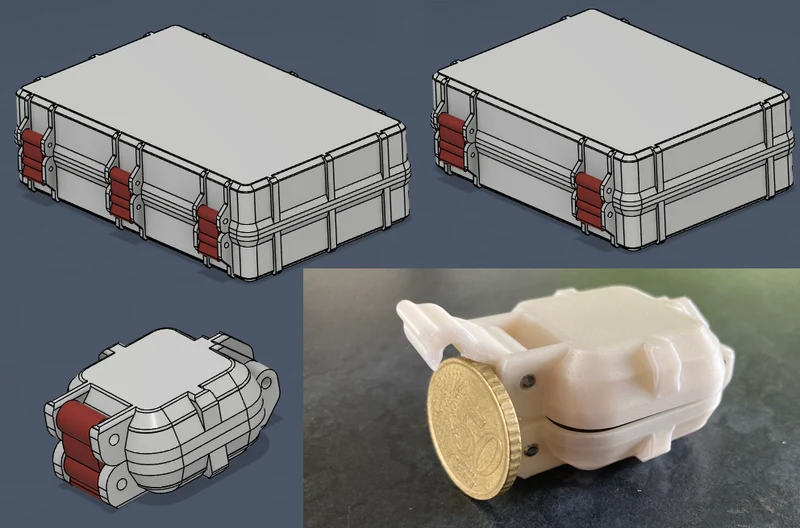

На фотографиях показан напечатанный образец со следующими параметрами для иллюстрации коробки небольшого размера:

Внутренняя глубина коробки = 30 мм

Внутренняя ширина коробки = 30 мм

Высота внутренней коробки = 9 мм

Высота внутренней крышки = 9 мм

Длина винта = 20 мм

ЧислоOfLatch = 1

ЧислоРебер = 1

Печать напечатана в ТПУ 95А. Однако рекомендуется использовать более гибкий материал, чтобы уменьшить усилие, необходимое для закрытия защелки.

Печать
Коробка и крышка

Стандартные настройки
