Прочный сетчатый ящик для RAK 19007

Я сделал ремикс превосходного Rugged Box для хранения моего мобильного временного установочного ящика Meshtastic.

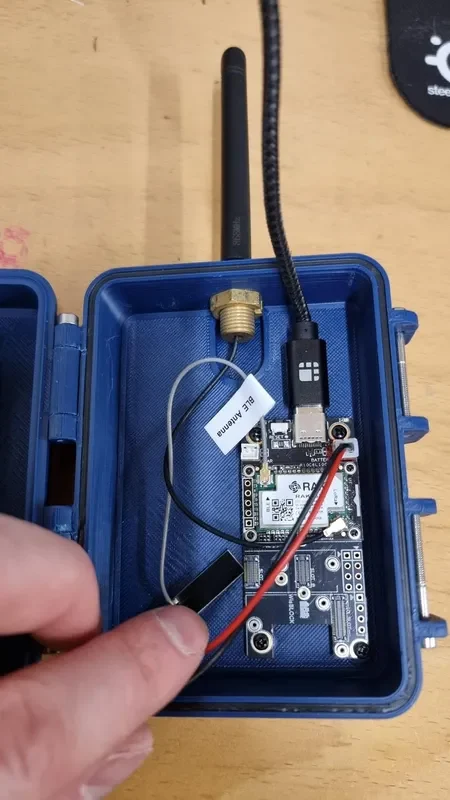

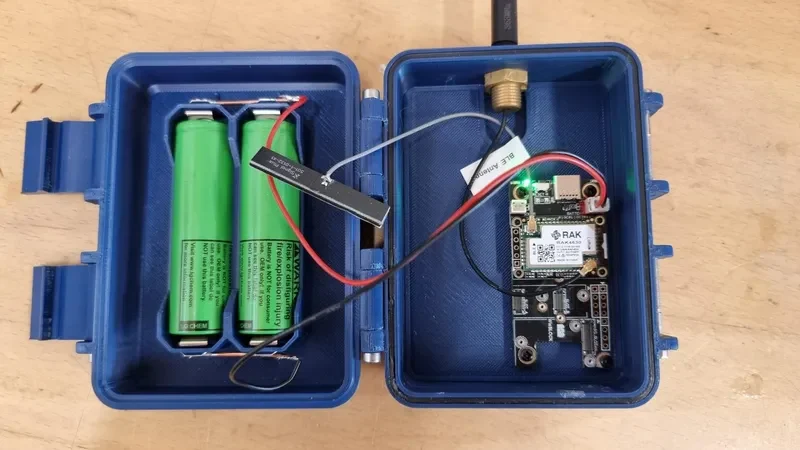

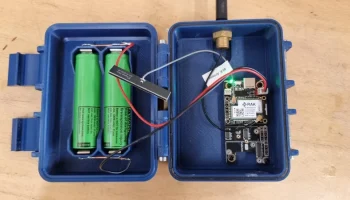

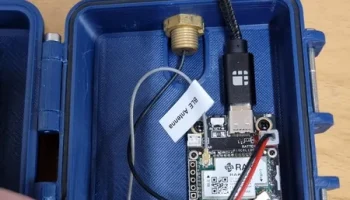

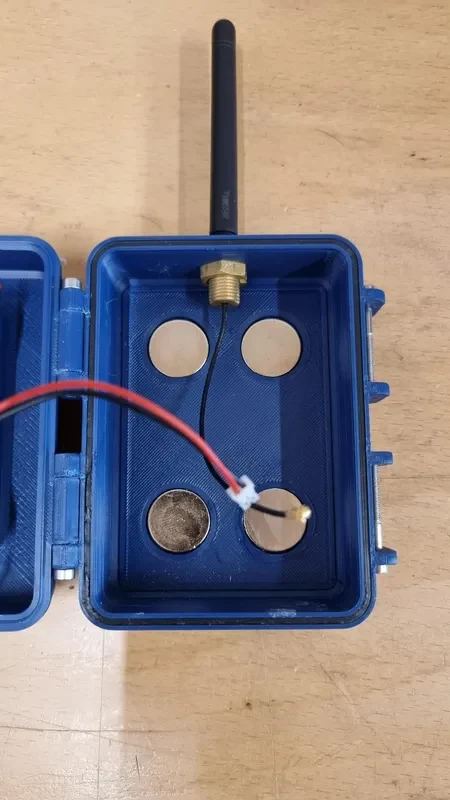

В настоящее время он вмещает 2 батареи 18650 параллельно и имеет место для 4 магнитов, поэтому его можно прикрепить к стальной поверхности. Пластина создана для RAK Wireless 19007, но она отдельная, поэтому при необходимости ее можно легко заменить. Места достаточно для подключения USB-C для зарядки, если вы используете кабель без громоздкого разъема.

Используйте суперклей, чтобы зафиксировать магниты и, если хотите, пластину RAK. Я не приклеивал свой, поэтому могу заменить его при необходимости, и он очень хорошо держится на месте только за счет фрикционной посадки.

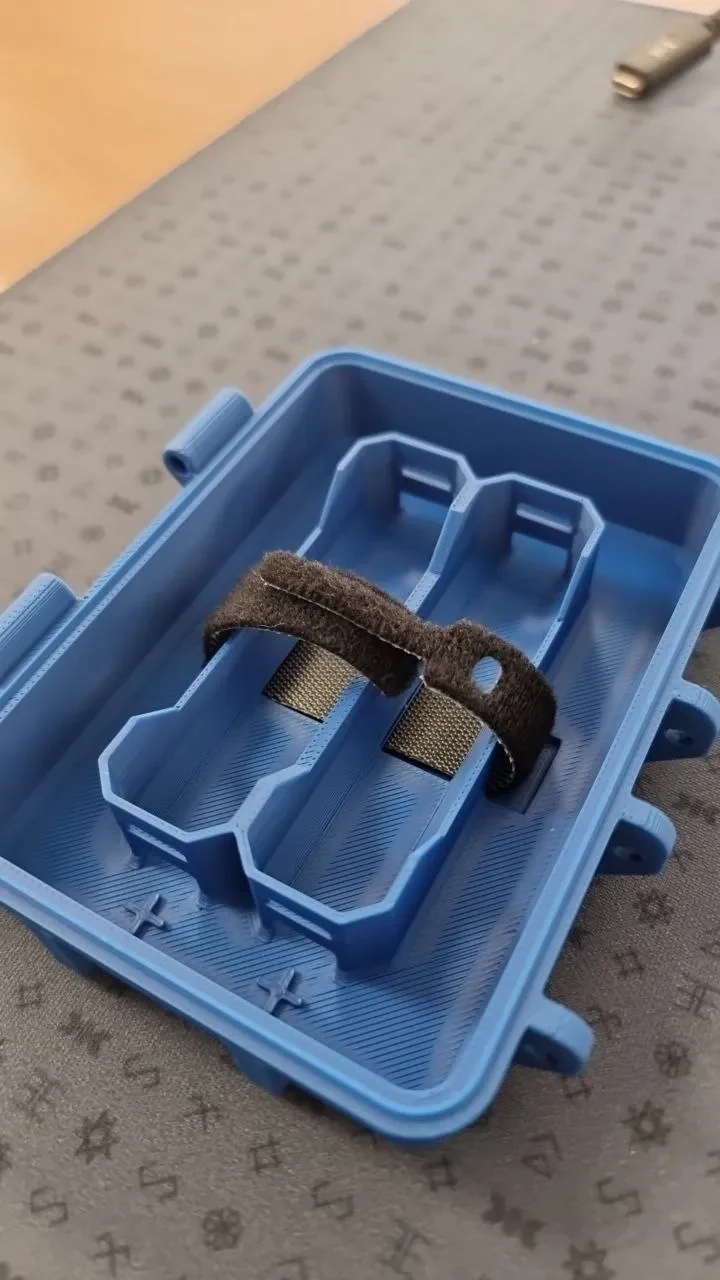

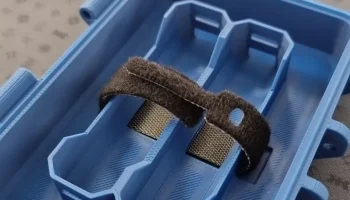

Обновление от 27 февраля 2024 г.: в крышке добавлено место для застежки-липучки (максимум 8 мм) или ленты, которая удержит 18650 на месте, даже если вы его уроните.

Список запчастей:

4 таких аккумуляторных пружины СбМ-209:

https://nl.aliexpress.com/item/1005005637651458.html?spm=a2g0o.order_list.order_list_main.29.5b2379d2vd5xG5&gatewayAdapt=glo2nld

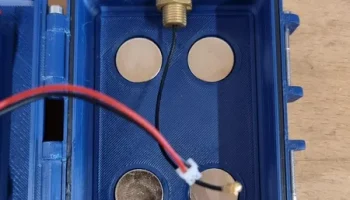

4 магнита размером 20х4мм.

Я использовал эту антенну, но вариантов конечно больше:

https://nl.aliexpress.com/item/32811159710.html

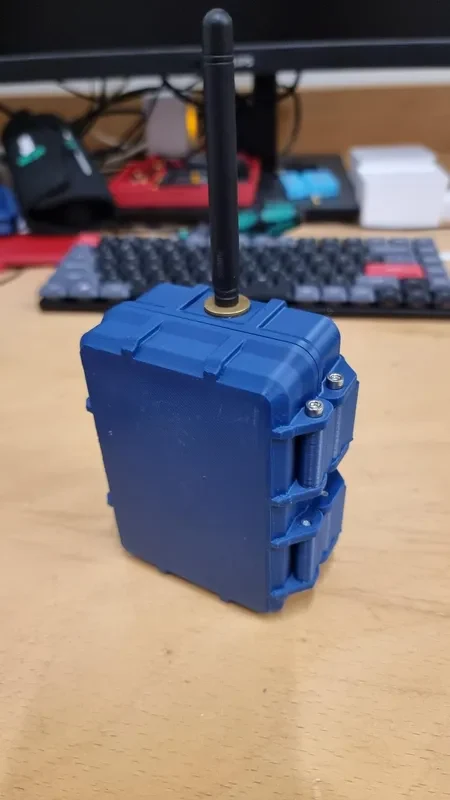

Размер отверстия для антенны составляет 10 мм, но в конструкции Fusion 360 его достаточно легко изменить.
