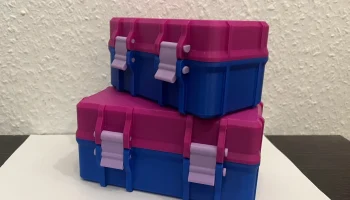

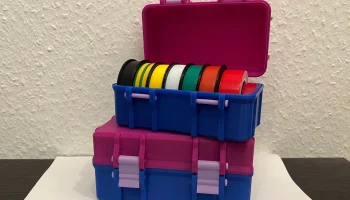

Параметрическая прочная коробка

Коробки, кейсы

Источник:

www.printables.com

Важно

Требуется версия FreeCAD 1.2.0dev или 1.1.0rc3. (Я не тестировал другую версию, но могу подтвердить, что она не будет работать в 1.0.2)

Варсет

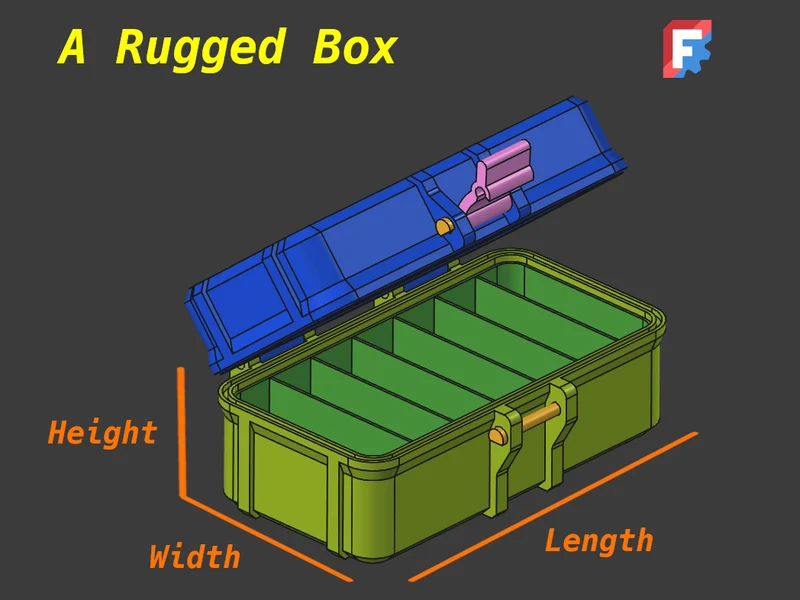

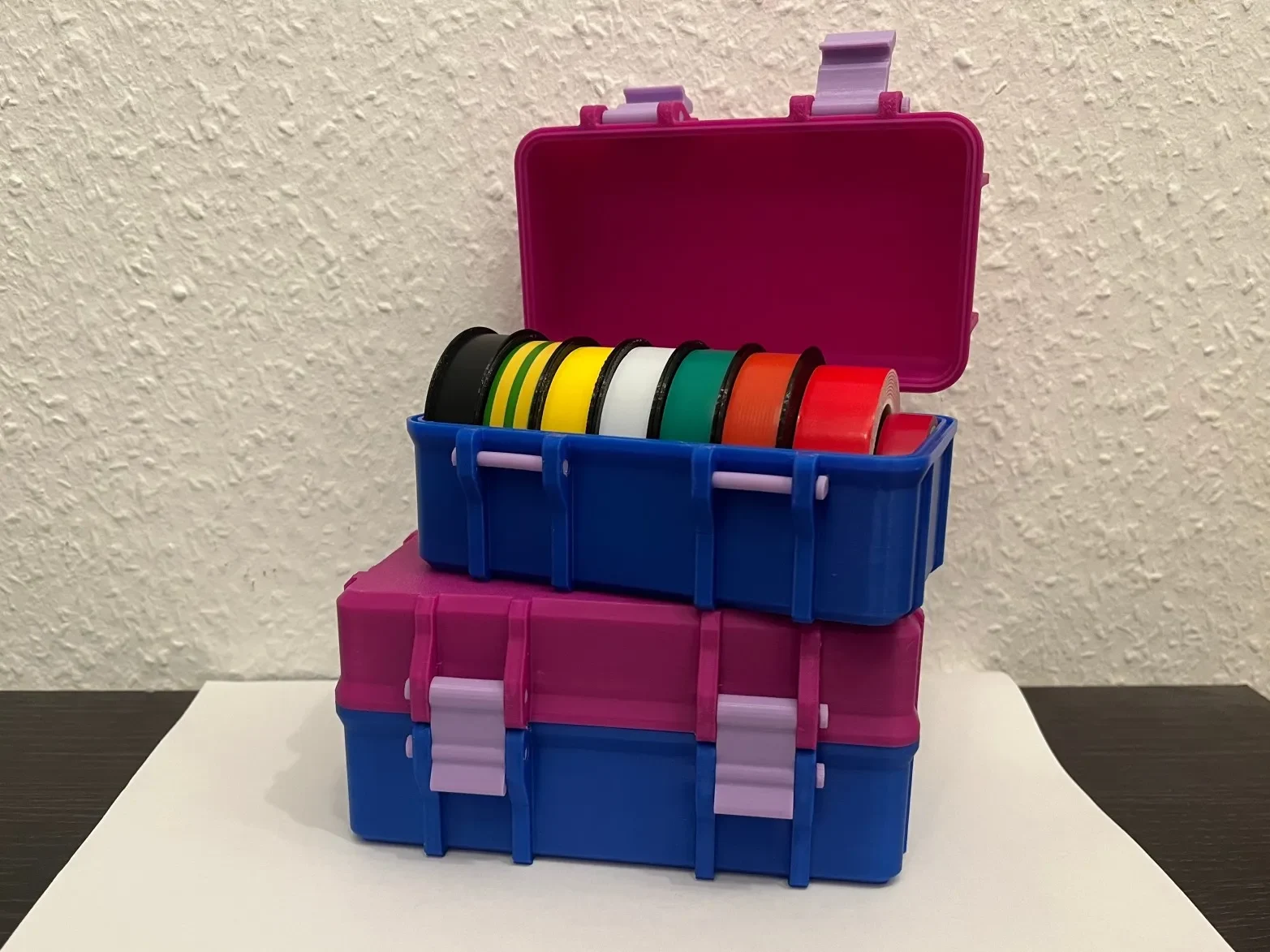

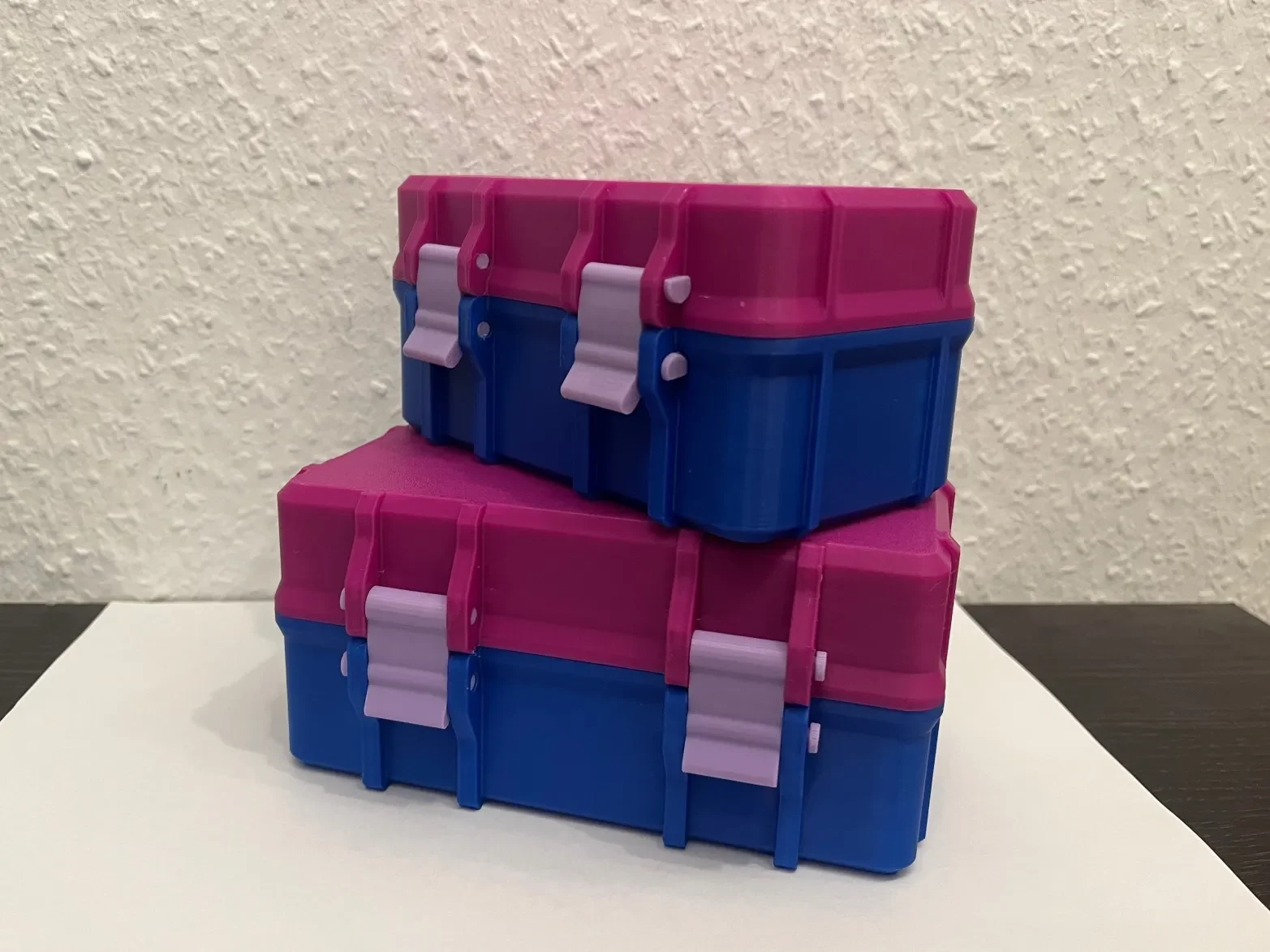

Коробка (см. рисунок для справки)

Параметр

Описание

Примечание

Высота*

Высота коробки

Мин: 25 мм

Высота крышки*

Высота крышки

Мин.: 26 мм (есть возможности для улучшения*)

Длина*

Длина внутренней коробки и крышки

Мин: 70 мм

Ширина*

Внутренняя коробка и ширина крышки

Мин: 20 мм

Опции**

Одинокий

Одинарный — защелка

да/нет

*Это не повлияет на модель, если вы установите размер коробки ниже ограничений.

** Для остальных параметров установлено значение «Только чтение». Честно говоря, я не проверял изменения здесь.

Как использовать
Простая коробка

Настройте свой ящик в VarSet

Выберите каждый корпус (Lid, Latch, Bolt, BoxAndInlay) и экспортируйте (File-Export, Ctrl+E). Если вы выберете более одного тела, чем ваш слайсер, возможно, спросите, следует ли загружать экспортированный файл как единый объект, состоящий из нескольких частей? — Выберите «Нет» и переставьте тела, ну да, я думаю, вы знаете, что делать.

Подсказка: BoxAndInlay — сделайте Inlay невидимым или выберите для экспорта только Box-Body. Если вы экспортируете Part BoxAndInlay, где видны Box и Inlay, вы получите одну картинку, которую нельзя разделить в слайсере.

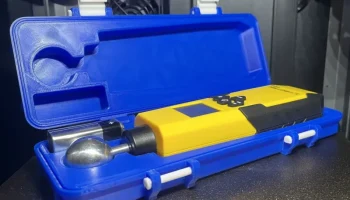

Инкрустация

Активируйте вкладку «Тело».

Установить длину InlayBlock (это не параметр, потому что мне здесь не нужно то, что вы хотите)

Изменить skCustomInlay

...

спецификация

кусок

Нормальный

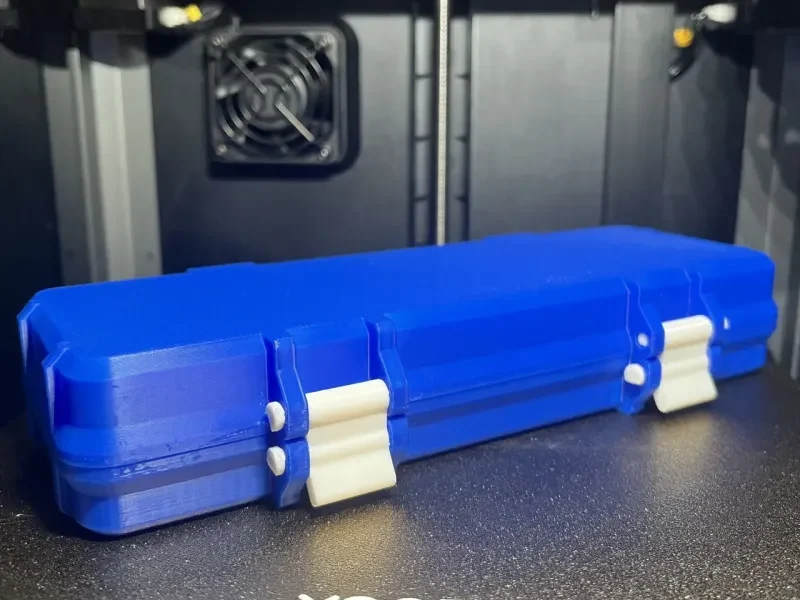

Одинарная защелка

защелка

Жирный

Крышка
