Ремикс улучшенного параметрического генератора Rugged Box..

Этот ремикс расширяет оригинальный Parametric Rugged Box Generator множеством новых функций настройки и организации, сохраняя при этом совместимость с оригинальной философией дизайна.

Моя цель состояла в том, чтобы сделать генератор более полезным для органайзеров, хранилища для хобби, проектов в области электроники, аксессуаров для настольных игр, хранения оборудования и других приложений, где важна настройка отсеков.

Новые возможности

Независимая генерация делителя

В оригинальном дизайне разделители создавались исключительно на основе количества секций.

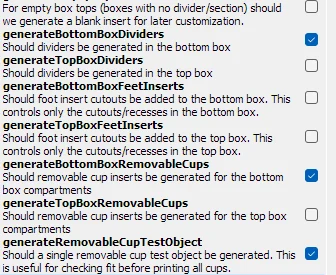

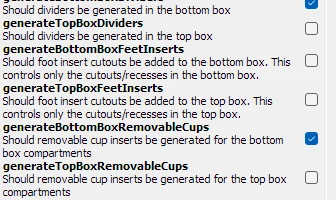

Этот ремикс добавляет независимые элементы управления для:

Нижние разделители ящиков

Разделители верхнего ящика

Это позволяет использовать такие комбинации, как:

Разделители только снизу

Разделители только сверху

Разделители в обеих секциях

Нет разделителей

Пользовательские высоты разделителей

Добавлены дополнительные пользовательские высоты разделителей.

Особенности:

Сохранять исходное поведение полной высоты по умолчанию.

Дополнительная высота разделителя по индивидуальному заказу

Разная высота верхних и нижних отделений.

Это дает возможность создавать:

Мелкие органайзеры

Отделения с доступом для пальцев

Лотки для деталей

Органайзеры для электроники

Независимые органы управления вставкой для ног

Добавлены отдельные элементы ��правления для вырезов вставок для ног.

Теперь пользователи могут самостоятельно включать ножные интерфейсы для:

Нижняя коробка

Верхний ящик

Созданные части ног остаются совместимыми с исходным дизайном.

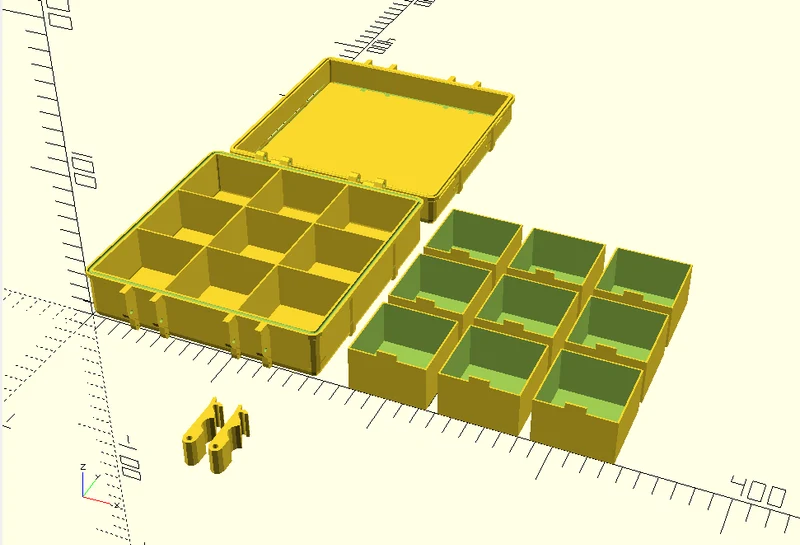

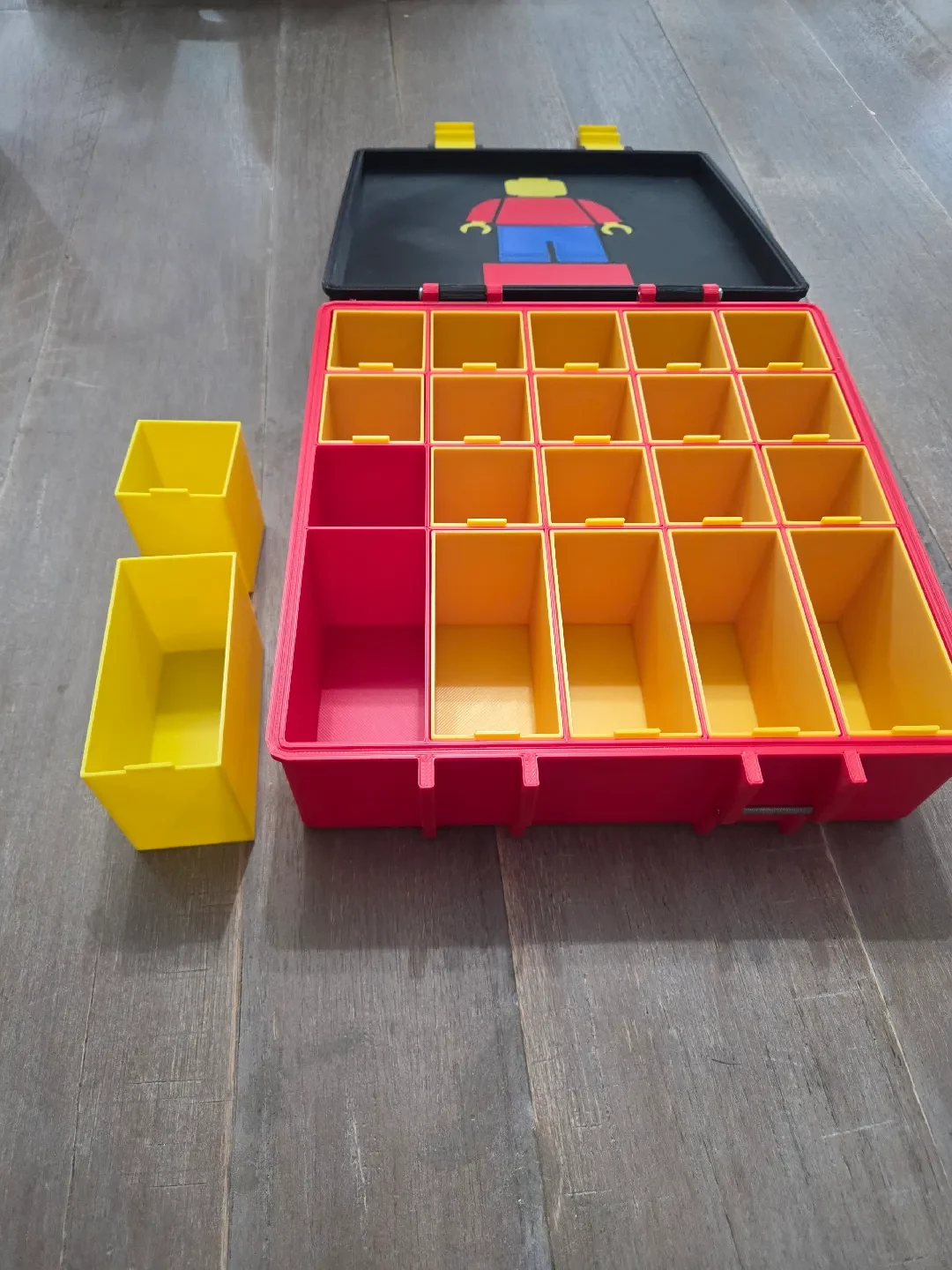

Съемные чашки с отделениями

Добавлена совершенно новая съемная система чашек/подносов.

Особенности:

Создайте съемные чашки для хранения в отделениях.

Поддерживает как разделенные, так и неразделенные макеты.

Отдельное поколение для верхних и нижних отделений.

Настраиваемая толщина стенки

Настраиваемая толщина пола

Настраиваемые допуски

Настраиваемое расстояние между рабочими пластинами

Эти съемные чашки позволяют извлекать, сортировать, очищать и упорядочивать содержимое, не опустошая всю коробку.

Петли для съемных чашек

Добавлены дополнительные язычки к съемным чашкам.

Преимущества:

Легкое извлечение из глубоких отсеков.

Улучшенный доступ к плотно прилегающим чашкам.

Повышенное удобство хранения мелких деталей.

Вытяжные язычки выступают над стенками чашки, оставаясь при этом пригодными для печати без опор.

Высота чашки с учетом разделителя

Добавлено интеллектуальное поведение высоты чашки.

Опции включают в себя:

Фиксированная высота чашки

Автоматически следить за высотой разделителя

Выдвиньте немного выше высоты разделителя

Это гарантирует, что съемные чашки останутся пригодными для использования при изменении размеров коробки и высоты перегородок.

Поддержка макетов пропущенных разделителей

Генератор съемных чашек теперь поддерживает настройки пропуска разделителя.

Совместим с:

numCountainerWidthXSectionsToSkip

numBoxLengthYSectionsToSkip

Если перегородки пропускаются для создания отделений большего размера, созданные чашки автоматически объединяются, чтобы соответствовать полученной геометрии отделения.

Пример:

Ряд из 4 отделений с одним пропущенным разделителем автоматически создаст одну съемную чашку большего размера и остальные стандартные чашки.

Существующие функции сохранены

Этот ремикс сохраняет поддержку:

петли

Защелки

Прокладки

ТПУ вставки

Ноги

Разделительные системы

Параметрическое определение размеров

Несколько уровней качества полигонов

Открытый и закрытый режимы предварительного просмотра

Примечания

Настройки по умолчанию сохраняют исходное поведение, когда это возможно.

Большинство новых функций являются опциональными, что позволяет существующим конфигурациям блоков продолжать работать, предоставляя при этом значительно больше возможностей настройки для опытных пользователей.

ИИ ПРИМЕЧАНИЕ

Этот расш��ренный файл openscad был разработан с помощью Chat GPT. Чат GPT использовался для обмена идеями и помогает в организации кода, параметрических переменных и т. д.

Файл V2

Добавлен дополнительный тестовый стаканчик, чтобы вы могли распечатать 1 тестовый стаканчик и убедиться, что он подходит, прежде чем печатать остальные стаканчики.
