Полностью параметрический генератор блоков в OpenSCAD

(обновлено до версии 1.4 — 24.3.2025)

Это библиотека функций OpenSCAD для прочных коробок, которые можно сразу распечатать. Он не предназначен для коробок с отдельными нижней и верхней частями.

Есть две версии — английская и чешская. Каждая версия находится в отдельном zip-архиве.

Разархив��руйте соответствующий zip-файл в какую-нибудь папку, откройте файл *.scad в OpenSCAD, откройте Customizer (меню «Окно» → снимите флажок «Скрыть Customizer») и наслаждайтесь :-)

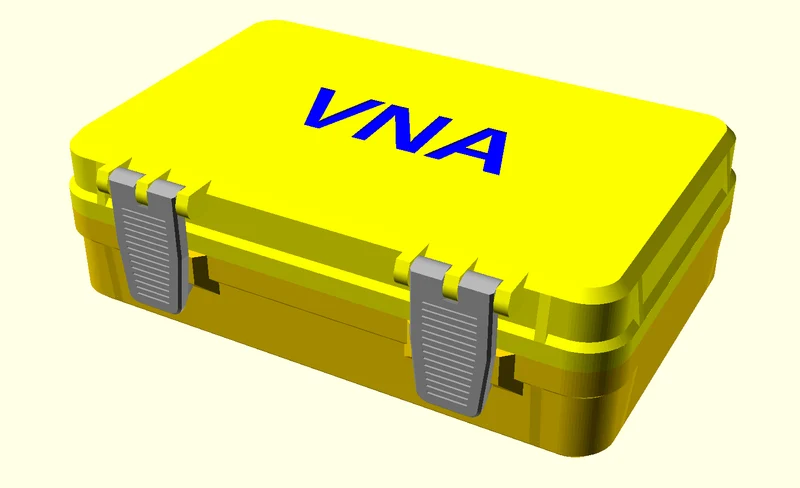

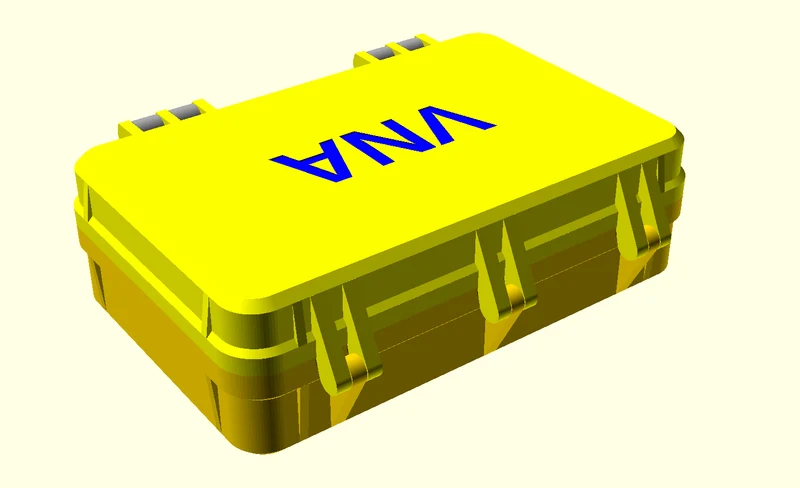

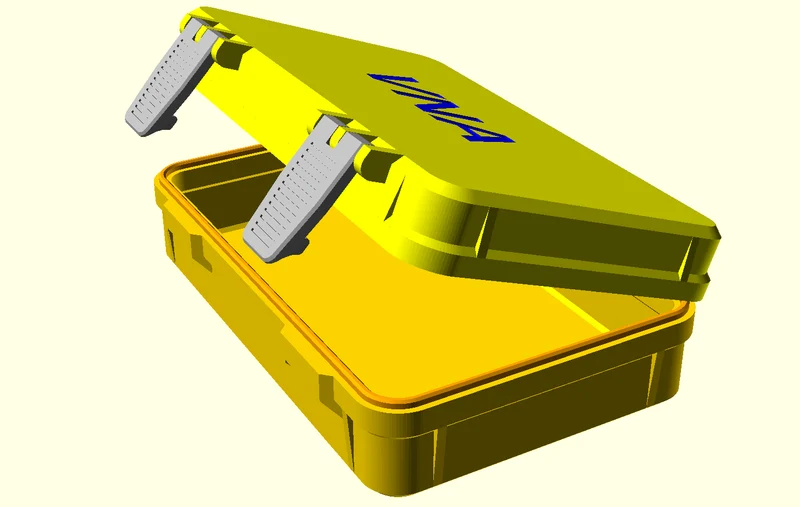

В правом верхнем углу Customizer есть поле со списком, где вы можете сохранять свои собственные дизайны и очень быстро переключаться между ними. Для лучшего понимания вы можете найти там два демонстрационных проекта (коробки) — «test1» и «VNA».

Конечно, вы можете адаптировать программу под свои нужды.

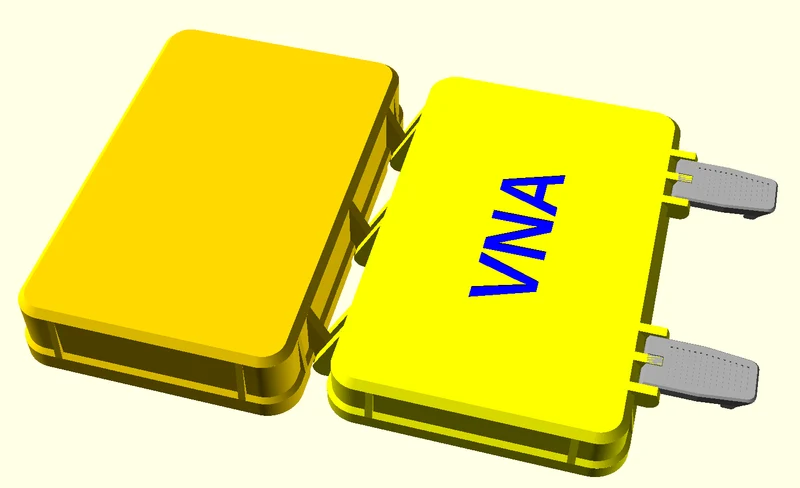

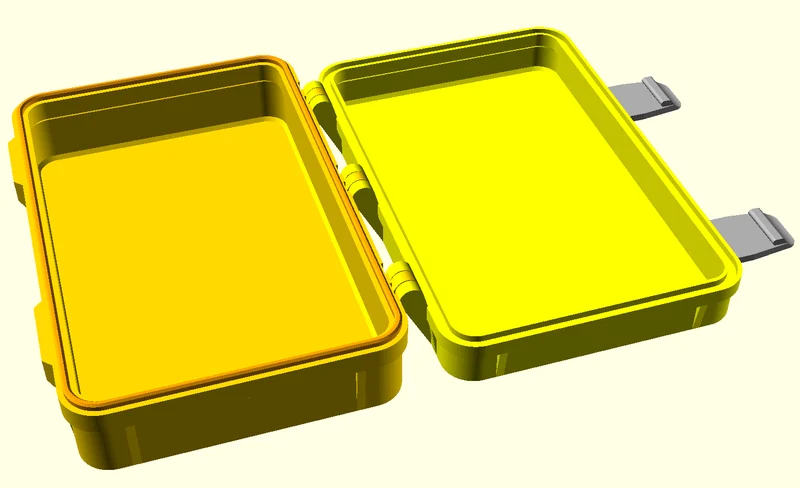

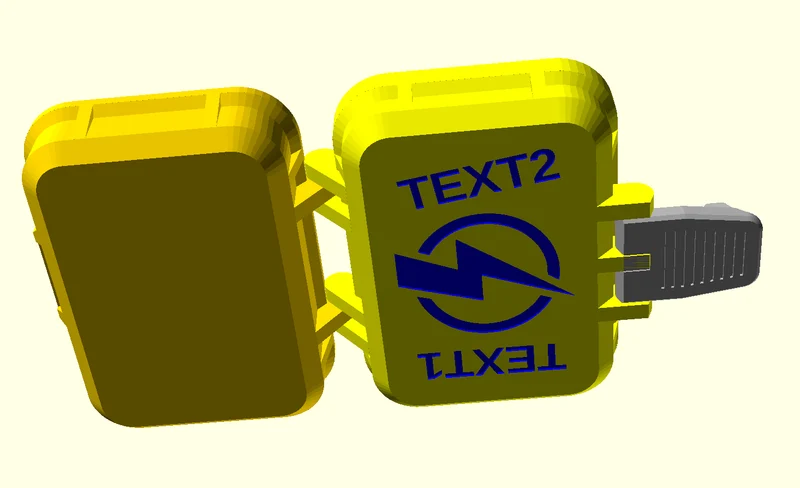

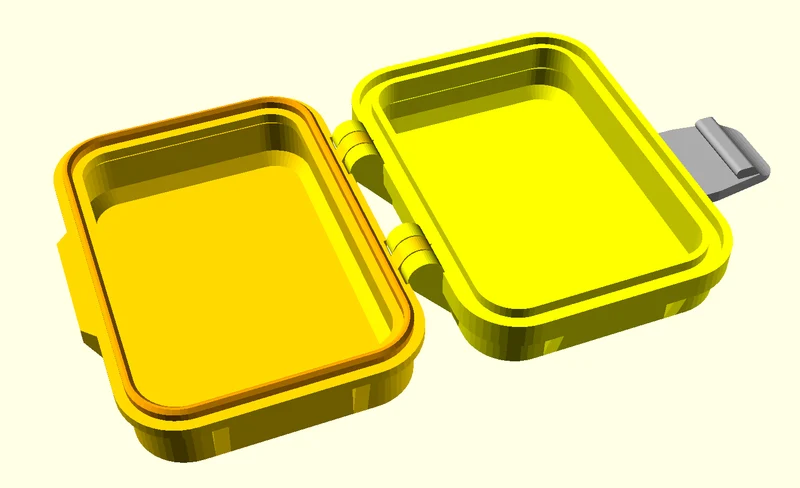

Коробки необходимо печатать в разложенном виде — установите поворот крышки на 180 градусов и поворот лапки (замка) на 90 градусов. Затем нажмите F6, чтобы вычислить все тело и сохранить его как файл STL.

В разделе «Создание результирующего твердого тела» вы можете найти поле со списком «Выход». Вы можете выбрать результирующий корпус генерации — либо только коробка без графики на крышке, коробка с рельефной графикой, либо графика только для мультиматериальной печати.

Если вы хотите напечатать части коробки разными цветами (для печати из нескольких материалов), вы можете легко сделать это в слайсере. Например, вы можете напечатать лапы для замка первым цветом, покрасить уплотнение коробки для печати вторым цветом, графику (отдельный STL, созданный программой) третьим цветом и т. д.

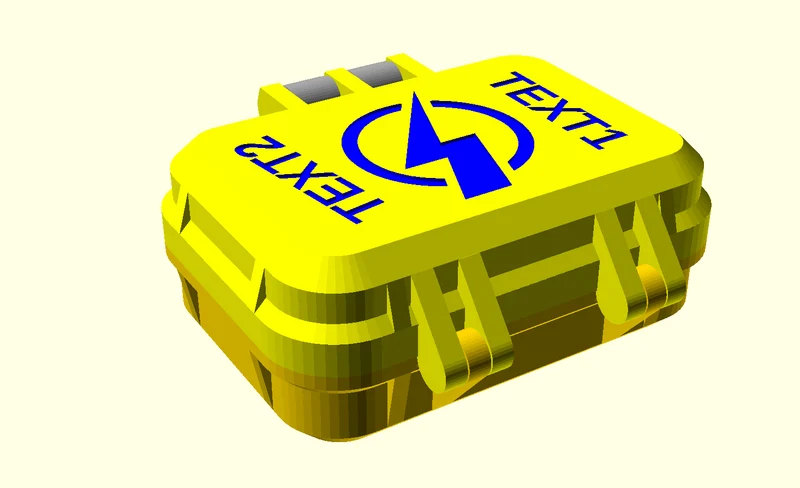

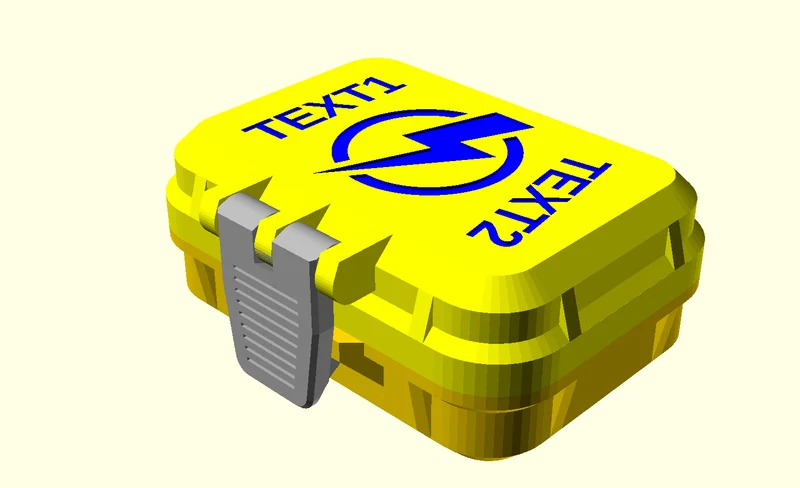

Графика на крышке состоит из трёх частей — одной картинки в формате SVG (в той же папке с заданным именем файла, например «logo.svg») и двух текстов. Графический логотип и оба текста можно отдельно масштабировать, перемещать и вращать на крышке.
