Базовая станция LoRa Meshtastic 6 Вт для солнечной панели

ОБНОВЛЕНИЕ: я создал новый узел солнечного повторителя Meshtastic. В этой версии мощностью 6 Вт нет ничего плохого или плохого, она отлично работает. Тем не менее, я считаю, что новая версия является идеальной солнечной базовой станцией Meshtastic с точки зрения баланса времени безотказной работы и размера в более гибком корпусе. Теперь его сборка обходится дешевле (при сборке 3+), он более водонепроницаем и предлагает больше места для альтернативных вариантов батарей.

https://www.printables.com/model/297089-meshtastic-solar-base-station-node-enclosure-for-3

---

Постройте полноценную автономную солнечную базовую станцию Meshtastic.

Это не проект для начинающих. Требуются навыки пайки и умение печатать ASA.

Распечатать детали

ASA (шайбы из ТПУ)
Нет опор (кроме корпуса)
Высота слоя 0,2 мм
4 периметра для дополнительной прочности (3 периметра для корпуса)
50% заполнение.

Включенные файлы и количество отпечатков:

1x кронштейн правой панели
1x кронштейн левой панели
1x правый кронштейн
1x левый кронштейн
1x корпус
1x перевозчик
1x несущая пластина переключателя

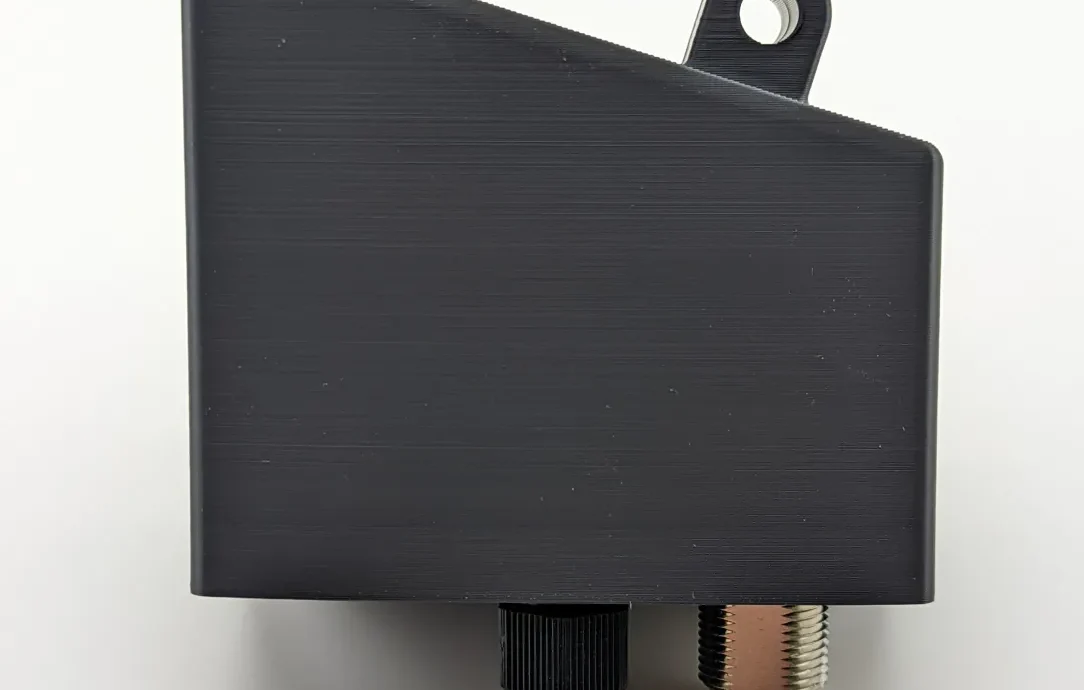

1 крышка коробки (необязательно, но рекомендуется)
4 шайбы из ТПУ (необязательно, но рекомендуется)

Выберите вариант оператора связи: v1.5 против v1.8.

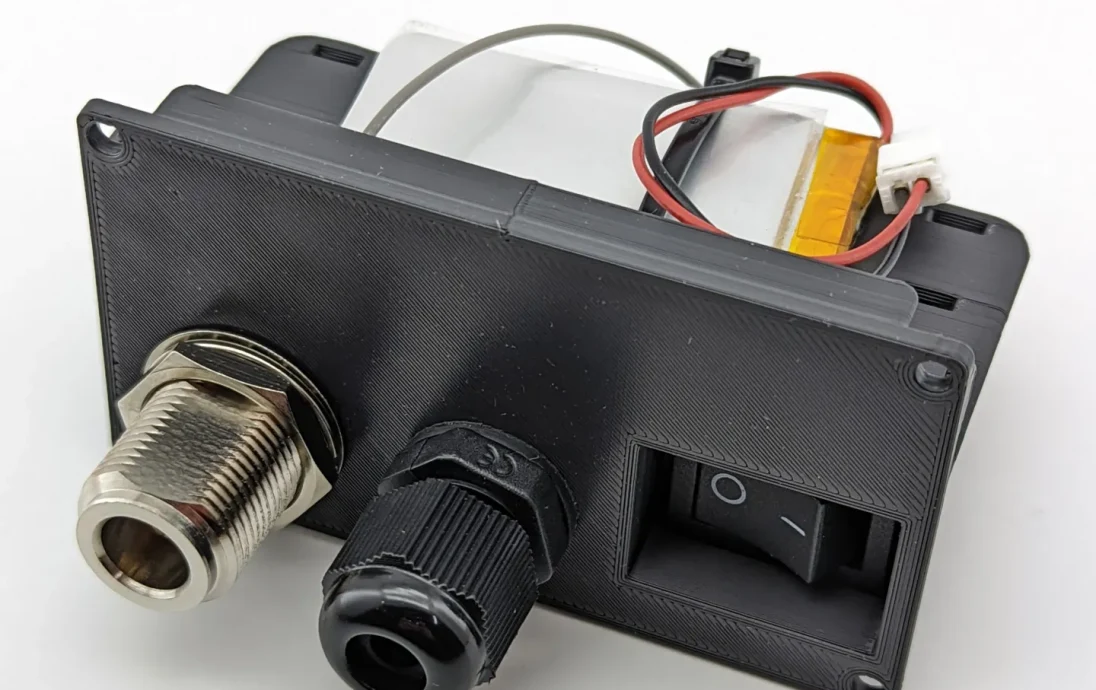

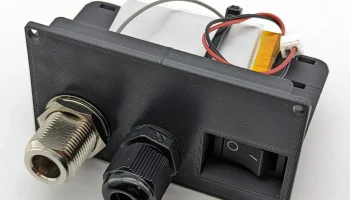

Carrier v1.5 позволяет подключить USB-разъем панели непосредственно к носителю. Используйте Carrier-Switch-Plate-v1.0 с этим оператором связи.

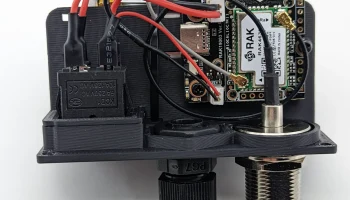

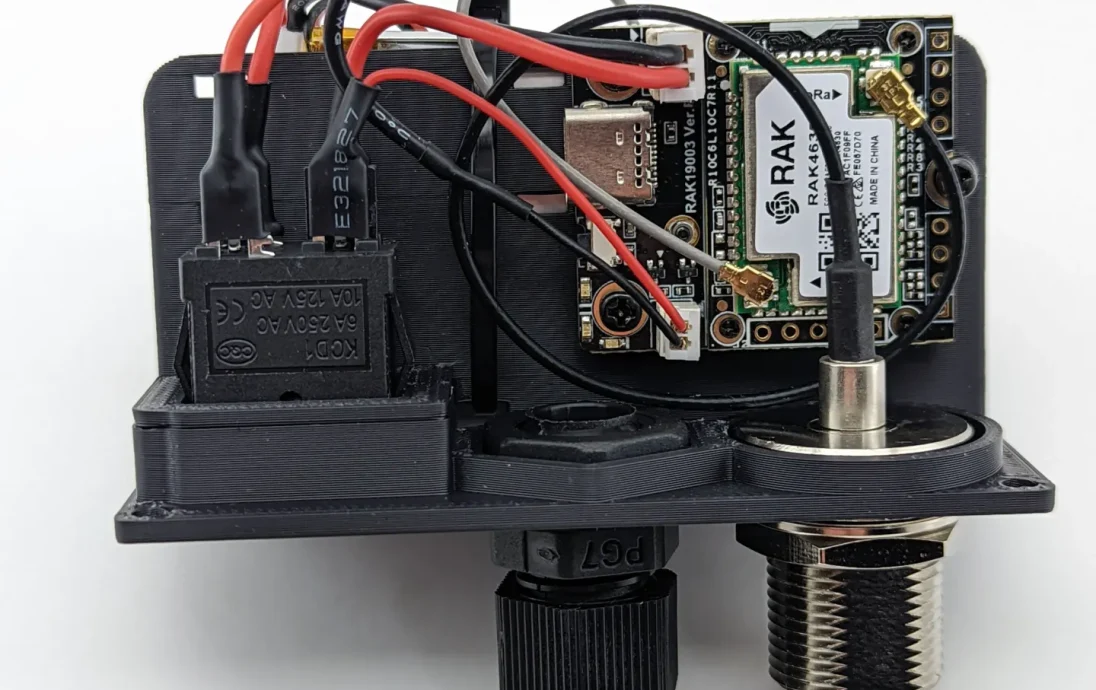

В Carrier v1.8 предусмотрено место для крепления кабельного ввода к держателю вместо USB-разъема. Вы бы отрезали конец USB и использовали там что-то вроде разъема JST и пропустили его через кабельный ввод (PG7). Используйте Carrier-Switch-Plate-v1.1 с этим оператором связи.

Необязательно

Если вы прикрепите его к столбу, вы можете распечатать Bracket-Plate-Spacer-Curved-v1.1, чтобы выровнять его по столбу. Проставка для кронштейна входит в комплект, поскольку винты с U-образными болтами довольно длинные и могут удариться о заднюю часть солнечной панели, если ваша труба имеет меньший диаметр. Проставка вытолкнет U-образные болты дальше от панели.

Список запчастей:

(1) Солнечная панель Soshine 6 Вт: https://www.amazon.com/gp/product/B099RSLNZ4/

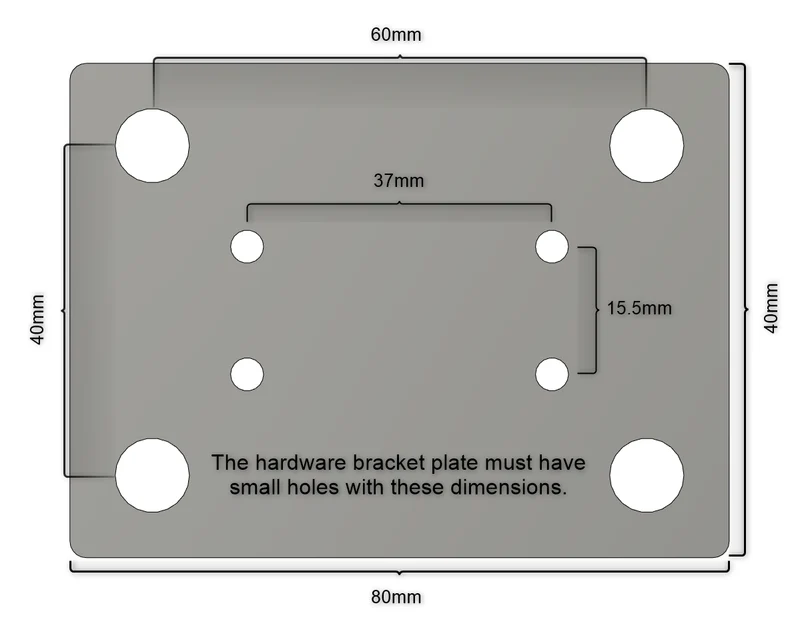

(1) Монтажное оборудование U-образного болта: https://www.amazon.com/dp/B09GGBG13T (в списке Amazon часто нет в наличии. Этот список на eBay, похоже, тот же самый. Важно то, что небольшие отверстия в середине расположены на расстоянии 37 мм x 15,5 мм друг от друга, более подробную информацию см. на фото)
(2) болта 1/4 x 1 3/4 дюйма (я использовал 2 дюйма, потому что не смог найти 1 ¾ дюйма).
(4) болта из нержавеющей стали 1/4 x 3/4 дюйма.
(8) контргайки из нержавеющей стали 1/4 дюйма.
(16) шайб из нержавеющей стали
(4) Квадратные гайки M4: https://a.co/d/9VCV6kU
(1) женская косичка от u.fl до N-типа: https://www.amazon.com/dp/B01CWJ5JN4
(1) Плинтус RAK19003: https://store.rakwireless.com/products/wisblock-base-board-rak19003
(1) Основной модуль Arduino RAK4631: https://store.rakwireless.com/products/rak4631-lpwan-node?variant=37505443856582
(1) LiPo аккумул��тор емкостью 1100 мАч: https://www.amazon.com/dp/B08FD39Y5R
(1) Двухполюсный кулисный переключатель: https://www.amazon.com/dp/B07QS8K8T2
(2) гнездовой разъем JST-PH 2.0: https://www.amazon.com/dp/B07NWNPB77
(1) Вилка JST-PH 2.0 с обжимным инструментом и наконечниками
(1) Разъем/провод кабеля солнечной панели: https://store.rakwireless.com/products/solar-panel-connector-cable
Кабельный ввод (3-6 мм, PG7): https://www.amazon.com/dp/B07KFCGFYF
Коаксиальный кабель для антенны (я не тестировал этот кабель, но его настоятельно рекомендуется): https://www.amazon.com/dp/B01DCDID50
Антенна (выбирайте с умом)

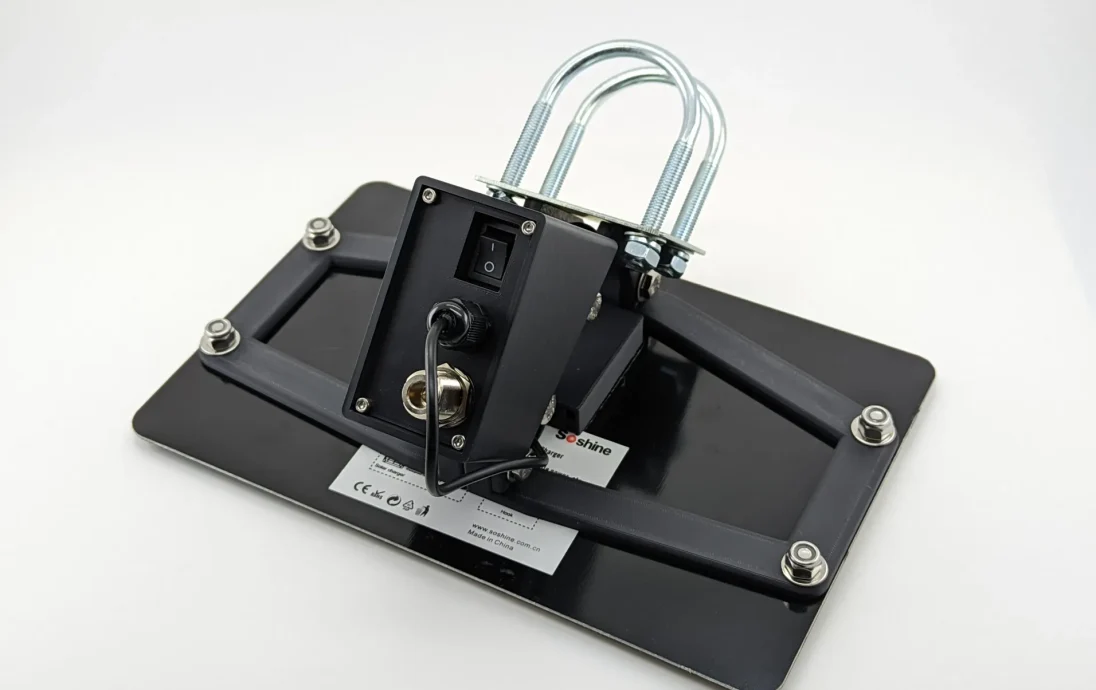

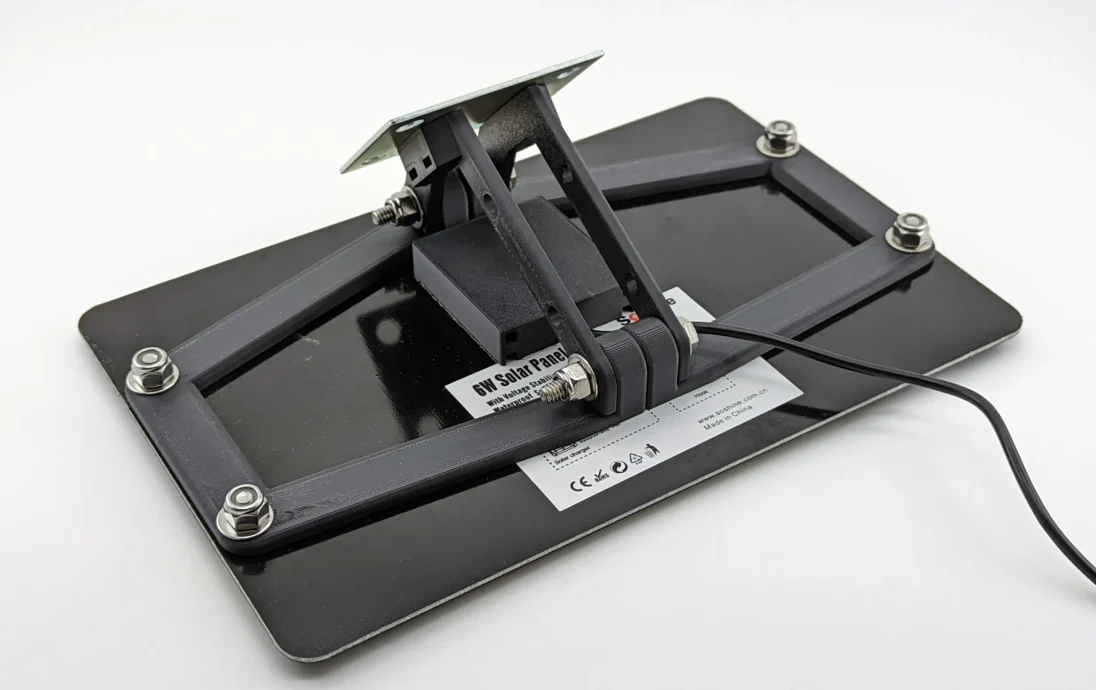

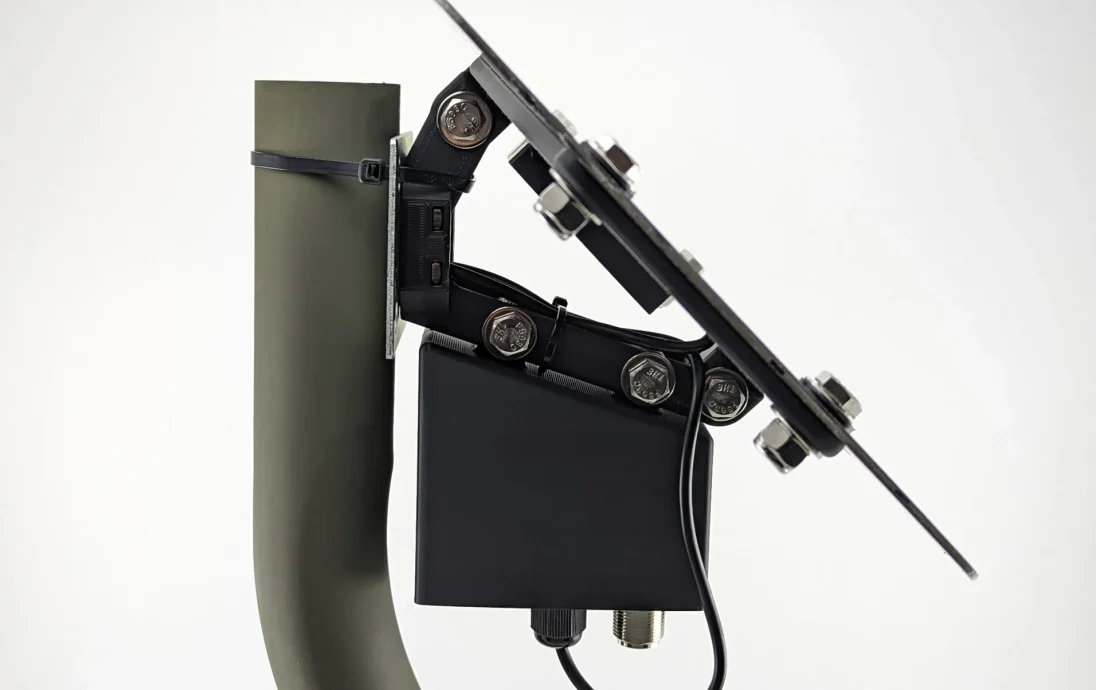

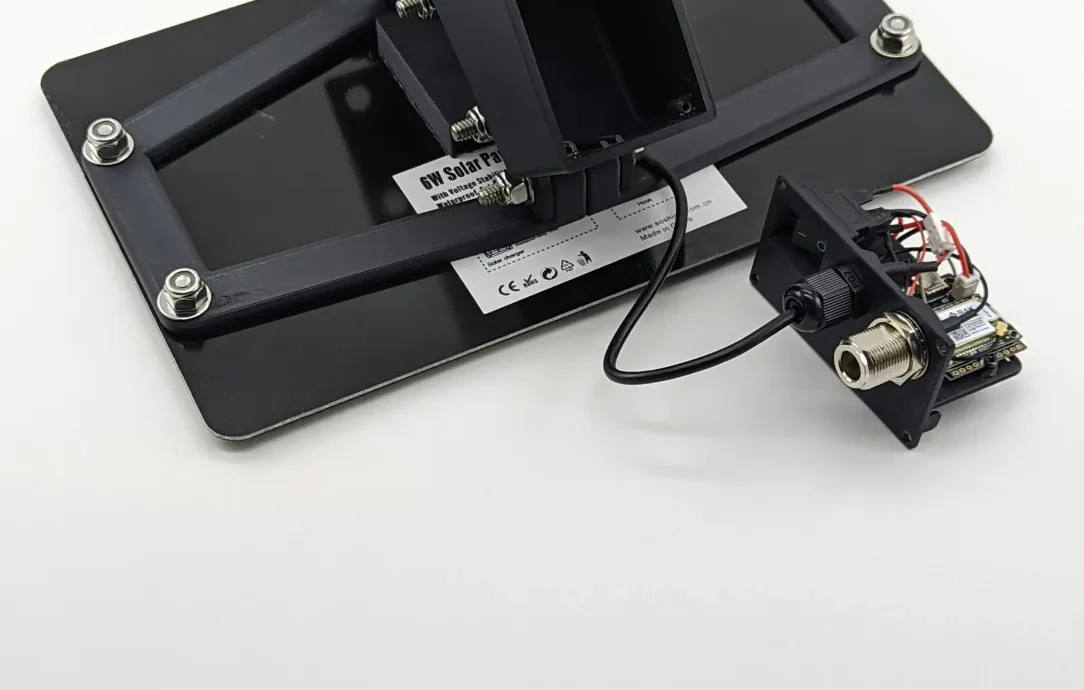

«Крепежные кронштейны» удерживают солнечную панель под углом 45 градусов. Крышка коробки — это дополнительная крышка блока электроники на задней стороне панели. Приклейте крышку коробки силиконовым герметиком/клеем RTV. Шайбы ТПУ предназначены для размещения на передней поверхности солнечной панели перед установкой стальной шайбы. Он защищает панель от острых краев стальной шайбы. Перед установкой переключателя пластину переключателя держателя следует приклеить суперклеем к верхней части держателя.

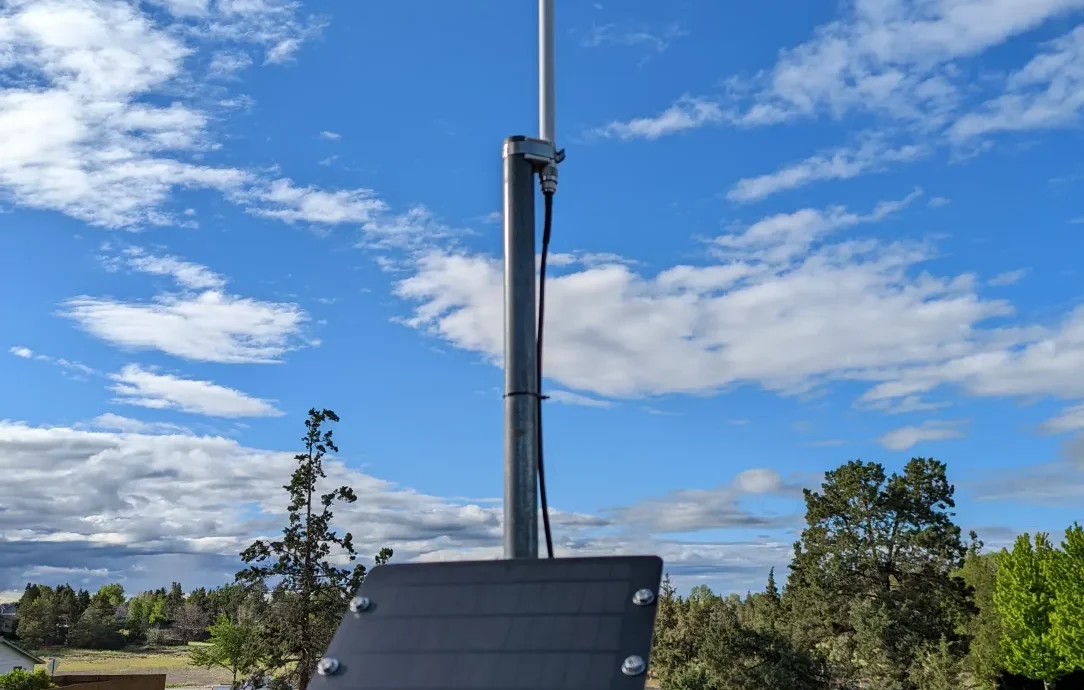

Крепление кронштейна предназначено для антенны и поставляется с U-образными болтами, поэтому его можно закрепить на опоре диаметром 2 дюйма (или меньше). Мы будем использовать квадратные гайки M4, чтобы прикрепить пластину к монтажным кронштейнам. Остался кусок крепежа кронштейна, который будет
