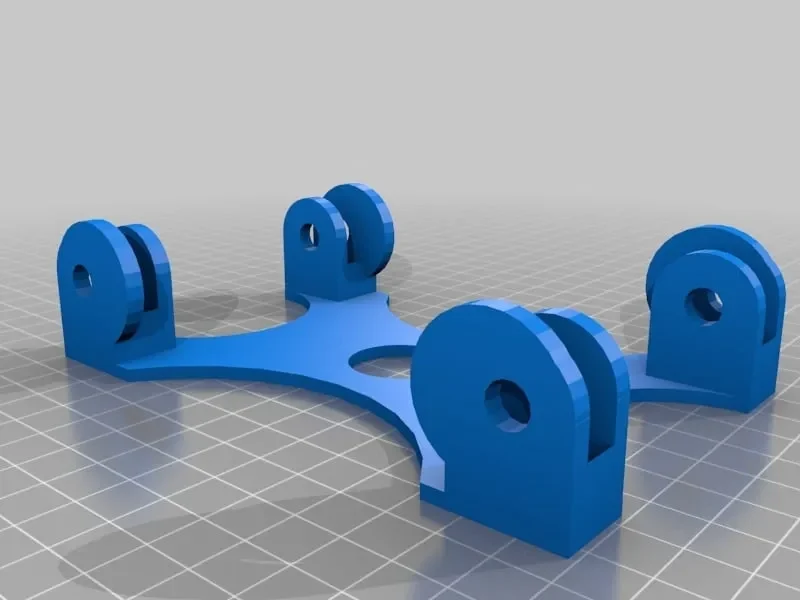

Параметрический катушечный ролик........

Обновление: 13.02.12: Обновлен файл SCAD с защитными кожухами и stl с увеличенными радиусами под местом расположения подшипника. У меня возникла проблема с зазором при печати, поэтому я добавил 1 мм зазора.

Обновление от 13 февраля 2010 г.: обновлен файл SCAD, в который добавлены защитные приспособления для катушки на внешней стороне рамы. Должно помочь катушке не упасть. Возможно, мне придется добавить их и внутри, но я надеюсь, что, поскольку ролик цельны��, внешних сторон будет достаточно.

Получено из вещи:22579, так как было несколько проблем с масштабированием катушки. Я постарался убедиться, что базовые радиусы расположены на одном уровне (или как можно ближе в случае вырезов на длинных сторонах) со всеми размерами катушек, чтобы минимизировать материал и устранить выступы. Также попытался присвоить длине подходящую переменную, чтобы катушка оставалась стабильной.

Инструкции

Я печатал версии с заполнением всего 15% (все из PLA), и они работают нормально. Файл должен быть параметрическим, но я не проверял его на нагрузку лодки с катушками разных размеров или подшипниками.

В настоящее время у меня есть подшипники 608, поэтому я перепроектировал их для них, но они должны работать и с другими типами. Я использую свой с дополнительным стержнем с резьбой, который у меня остался, или вы можете использовать болты диаметром 8 мм, гладкий стержень, пучки нитей и т. д.

Я все еще хочу добавить конструкцию, которая поможет защитить катушку от соскальзывания по бокам, когда она становится легче.

Входящий в комплект .stl предназначен для моей катушки диаметром 204 мм и шириной 72,5 мм (включая стенки).
