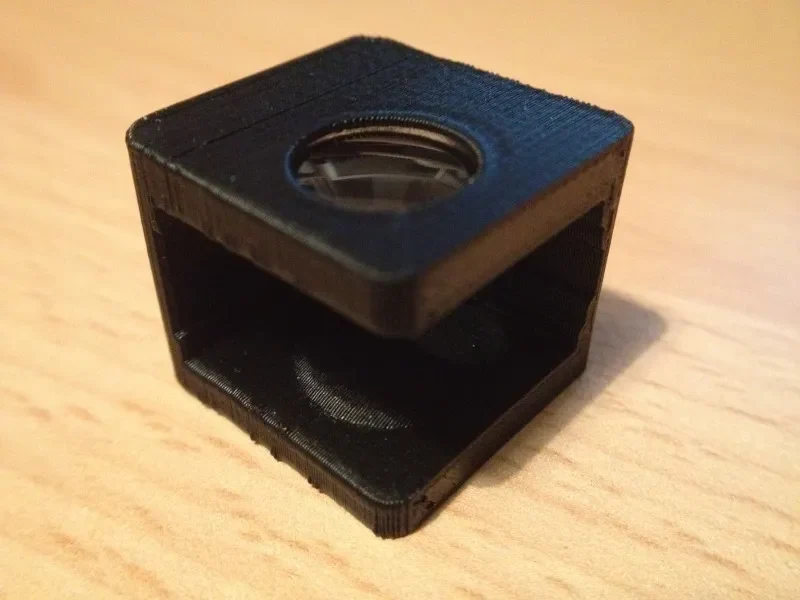

Модифицированный макрообъектив iPhone 4.....

Это взято из http://www.thingiverse.com/thing:19936 Эндрю Бартона.

Я сделал один из них и подумал, что это блестящая идея, но мне не понравился дизайн, поэтому я внес некоторые улучшения в соответствии со своими потребностями.

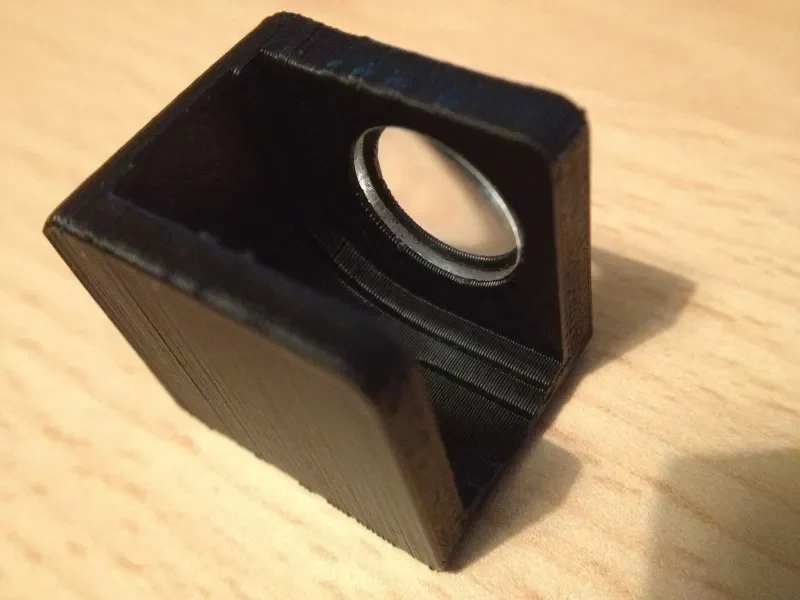

Линза крепится нажатием и не требует клея.
Размер адаптера был изменен, чтобы он помещался в чехол моего iPhone4S, поэтому мне не нужно его снимать, чтобы использовать макрос.
Верхний край над отверстием для ��спышки был тонким и хрупким. Поскольку вспышка не справляется с съемкой крупным планом, я ею никогда не пользуюсь, поэтому удалил лишнее отверстие.
Теперь, когда линзе не нужен клей, отверстие в верхнем слое лишнее. Я закрыл его и добавил небольшой выступ, чтобы удерживать переднее стекло. Его можно переместить через верхний край корпуса.
Я сделал закругленные углы намного меньше, чтобы избежать неприятных выступов, искажающих первые несколько слоев.

Я полный нуб в OpenSCAD, поэтому извините за мой плохой код, но я решил проявить смелость и поделиться им, поскольку он действительно использовал его, и он действительно работал!

Инструкции

Следуйте оригинальным инструкциям Эндрю, чтобы получить линзу в Surplus Shed. Доставка в Великобританию обошлась всего в 4 доллара, что стало очень приятным сюрпризом.

Печатайте с высоким разрешением, используя доступные вам параметры охлаждения. Это мелочь, и, если вы этого не сделаете, она, вероятно, перегреется.

Тщательно очистите объектив и, придерживая его тканью, вставляйте выпуклой стороной вперед в отверстие адаптера.

Если ваша линза действительно не помещается в отверстие, используйте OpenSCAD, чтобы увеличить переменную радиуса линзы с 6,1 до 6,15 и попробуйте еще раз напечатать. Не рискуйте сломать линзу!
