Велосипед - эргономичное седло, крепление для фонаря Cateye

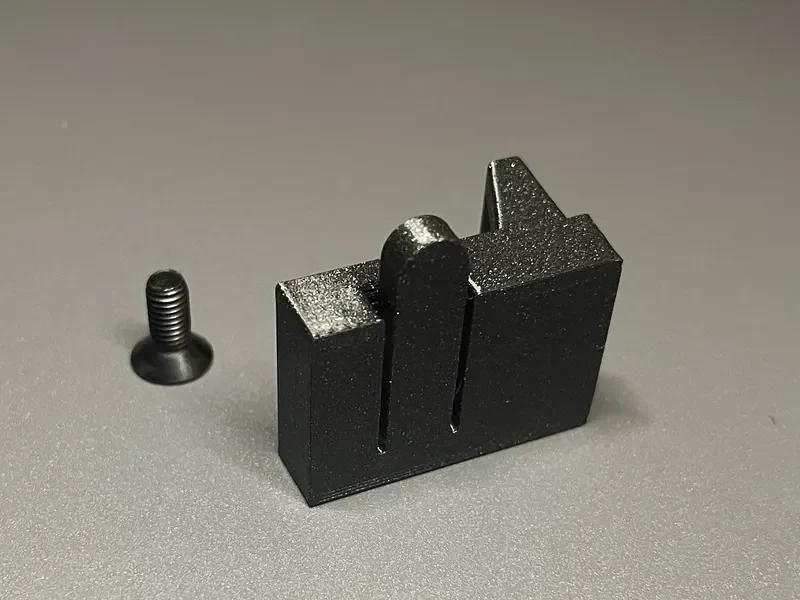

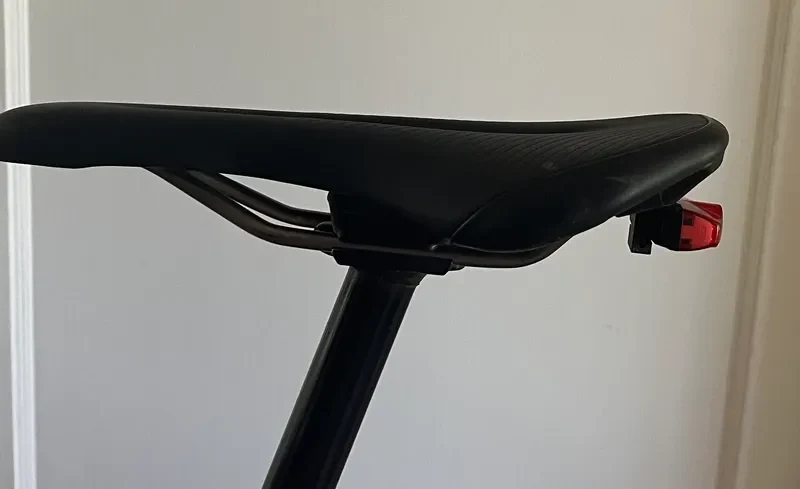

Крепление заднего велосипедного фонаря специально для задних фонарей Cateye (отдельные модели ниже) для установки под седлом с поддержкой Ergon QuickClick. Сверхлегкий и прочный!

Седла

Седла Ergon с креплением Topeak QuickClick. Для подтверждения найдите резьбовое отверстие под седлом.

Свет
Поддерживается

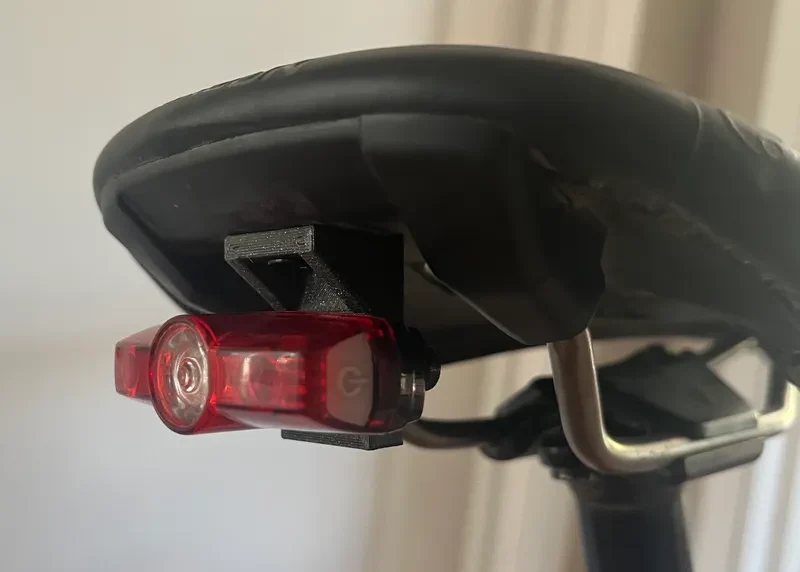

Кейтай Рапид Мини
Серия Cateye Viz (100, 150, 300, 450)
Не поддерживается
Серия Cateye Omni (3, 5)
Cateye Rapid серии X

Вместо этого вы можете попробовать первую версию Cateye, монтируемую на рейку (~ 48 граммов).

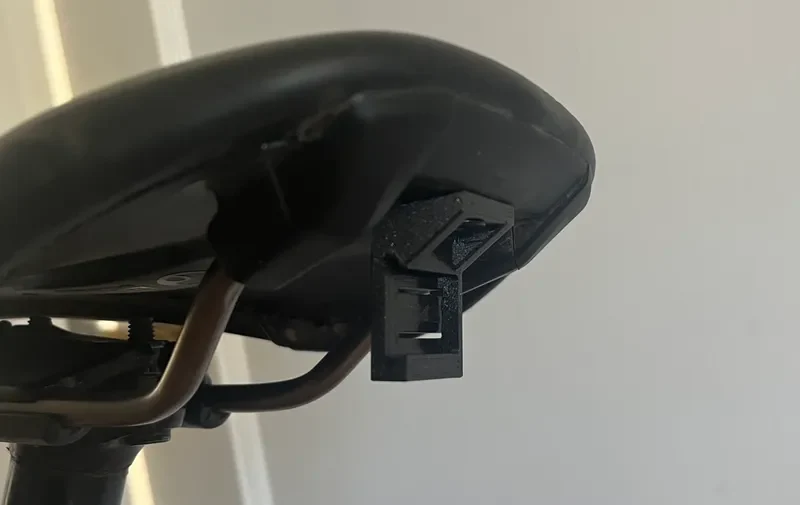

Установка

ВАЖНОЕ ПРИМЕЧАНИЕ: НЕ затягивайте болт слишком сильно, иначе вы рискуете расколоть крепление.

Требуется

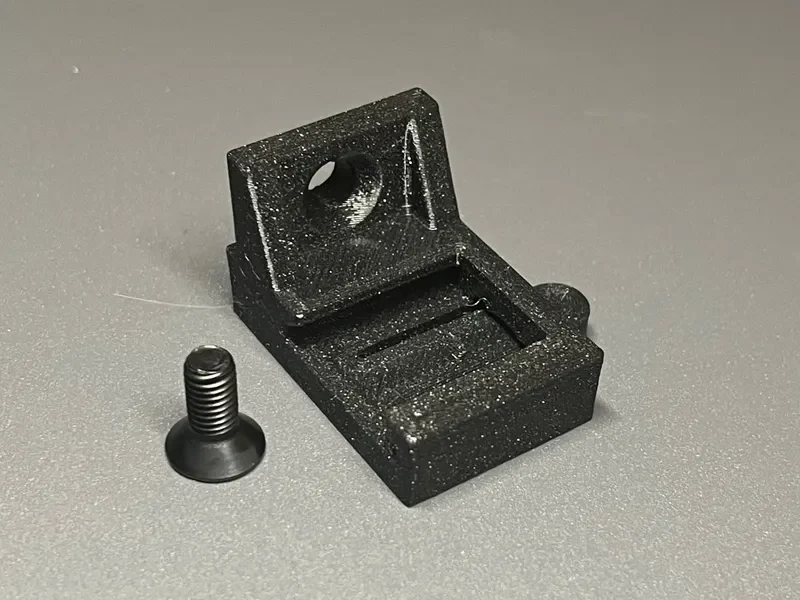

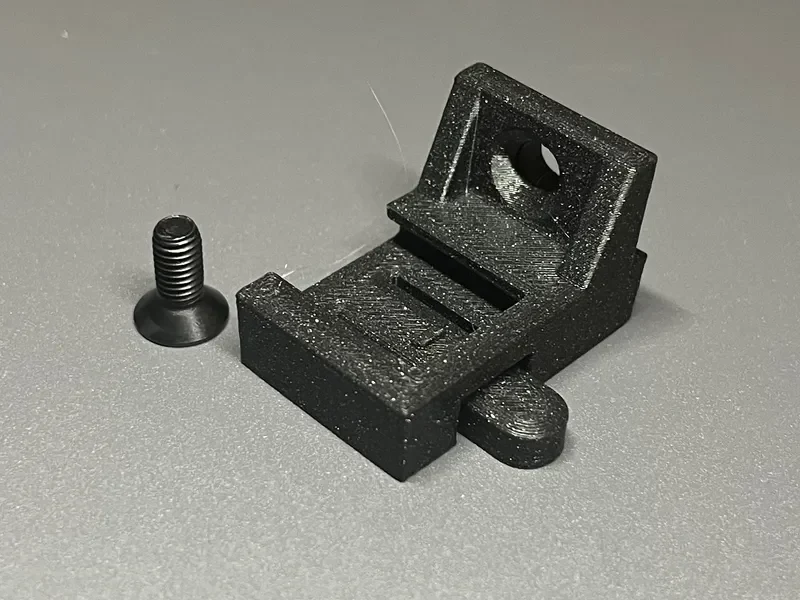

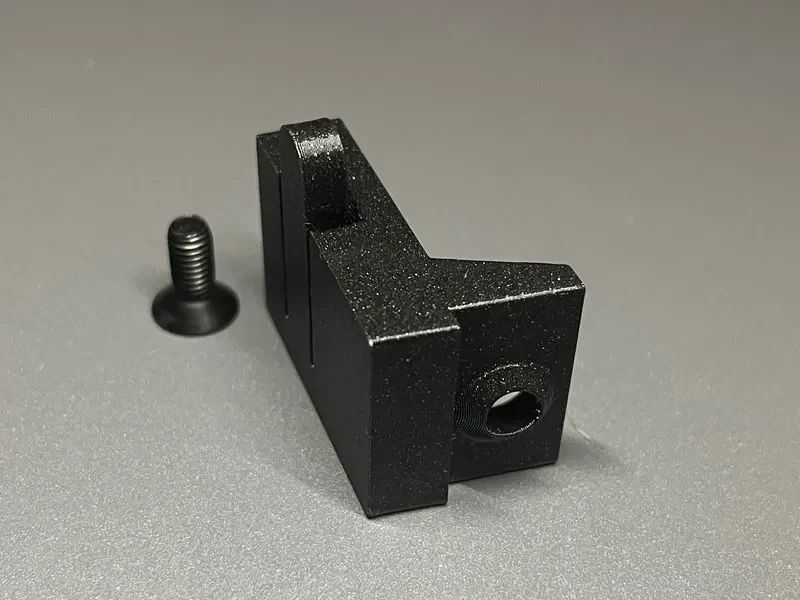

(x1) M5 0,8x12 мм
ПРИМЕЧАНИЕ. Этот более длинный винт раньше входил в комплект крепления QuickClick для седел Ergon.
Резьбовой замок
Рекомендуемые настройки печати
Нить: ПЭТГ
требует некоторой гибкости, чтобы избежать защелкивания клипа
ASA функциональна, но более склонна к утомлени��. Не рекомендуется для версии 1.
Заполнение: >30%
Периметры: 4
Нижние слои:> 5 мм
Высота слоя: 0,2 мм
Ориентация: гибкая вкладка должна быть плоской по отношению к основанию (см. пример gcode).
Поддерживает: Нет
Модели
Версия 3 (ergon_cateye_mount_v3 — добавлена 26 февраля 2023 г.
клип стал проще в использовании
удлиненный и скошенный зажим для облегчения доступа
уменьшенная ширина зажима для уменьшения натяжения
добавлен наклон к зажиму для поддержки допусков серий Rapid Mini и Viz
Светильники серии Viz имеют более толстое основание. Добавлены увеличенные зазоры и добавлена рампа, чтобы надежно удерживать зажим на Rapid Mini.
добавлены скругления для эстетики
Версия 2 (ergon_cateye_mount_v2) — добавлена 27 октября 2022 г.
Зажим перемещен на противоположную сторону, чтобы обеспечить более крупный выступ зажима, который легче печатать и который выдержит более многократное использование. Отлично работает
Добавлена модель слияния.
Модель .f3d включает параметр «AngleFromLevel», позволяющий настроить крепление так, чтобы уровень освещенности соответствовал углам сиденья. >0 для седла носом вверх, <0 для седла носом вниз. Загруженный stl равен 0 и отлично подходит для седел уровня +- пара градусов от уровня. В первую очередь это был повод поиграть с параметрами, большинству людей это не нужно будет настраивать.
Исправлена проблема, из-за которой свет не был идеально центрирован.
Версия 1 (ergon_cateye_mount_v1)
небольшой «бугорок», который может быть трудно хорошо напечатать и который может легко выйти из строя, если не будет хорошей адгезии слоя.
