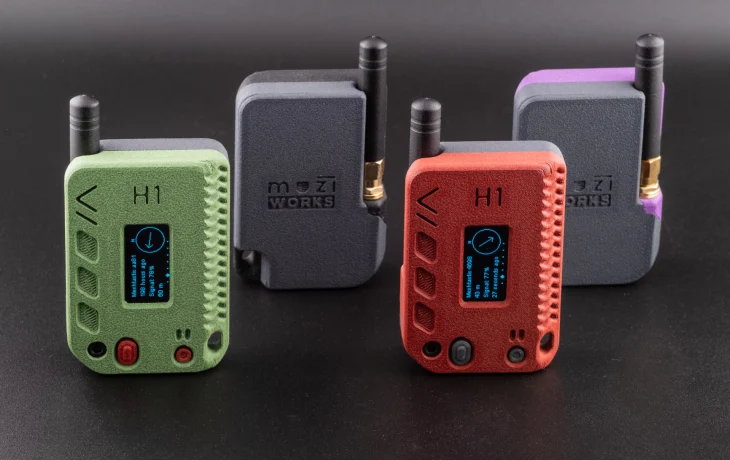

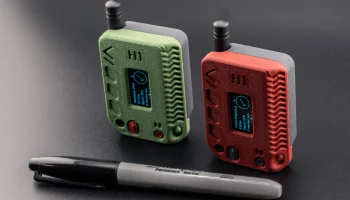

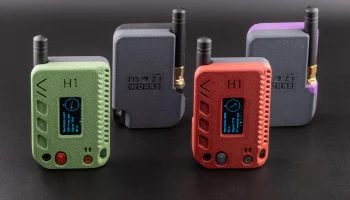

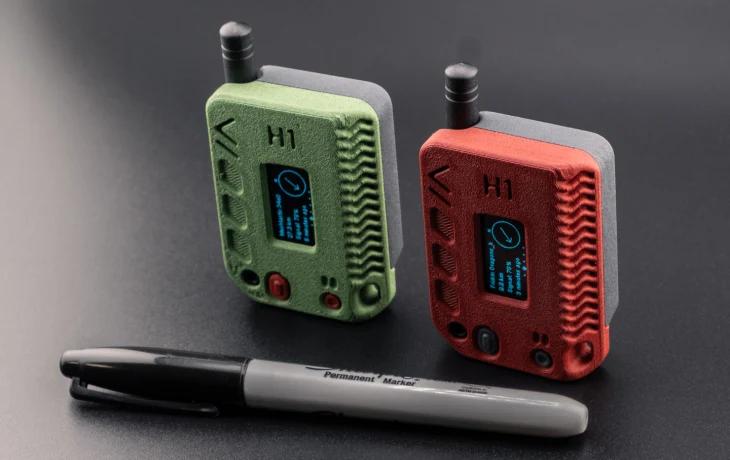

Кейс для LoRa модуля Heltec V3 под управлением Meshtastic

[28 Jun 2024] — Обновление до V1.2
Журнал изменений:
— Передняя часть чехла имеет больше места для OLED-экрана и лучше выровнена.
— Задняя часть чехла обновлена в соответствии с новым логотипом
— Кнопки переработаны для лучшего прилегания

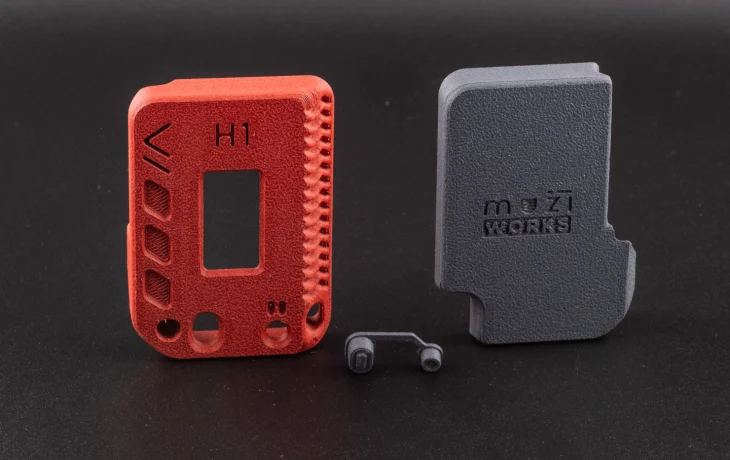

Оригинальный дизайн корпуса, с которого все началось, для платы Helteс V3 Lora. Рекомендуется печатать матовым материалом, чтобы обеспечить большее сцепление.

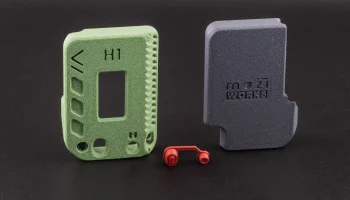

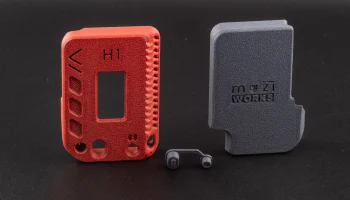

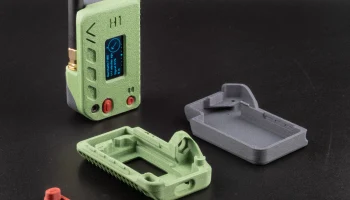

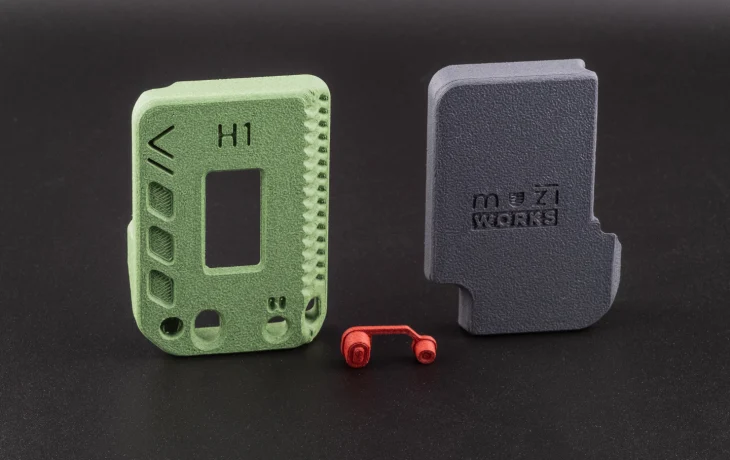

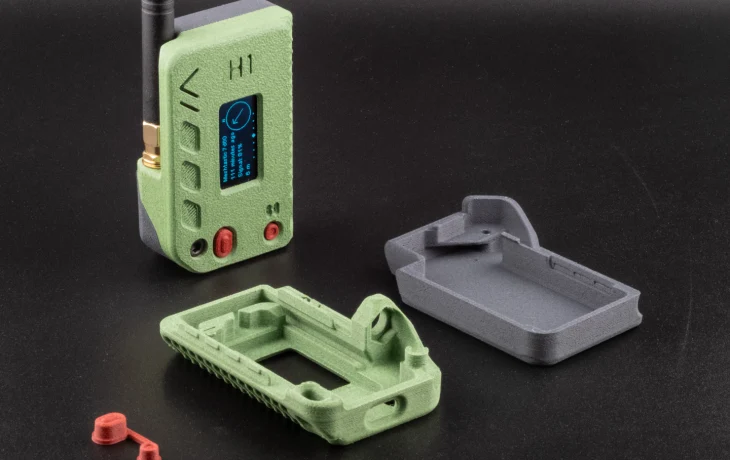

Установите кнопки, плату, SMA Pigtail и скрепите 2 половинки корпуса вместе.

На задней стенке корпуса установите стержень M3x0,5, стараясь не проткнуть стенку с торца.

Закрепите винтом M3x12 мм, чтобы получить прочный корпус.

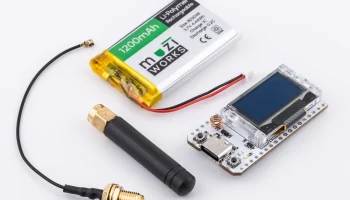

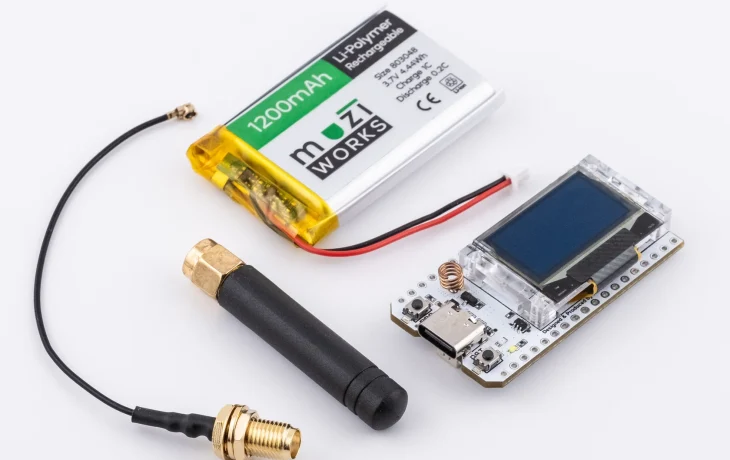

Подходит для:
— Батарея до 8 мм x 30 мм x 48 мм (расширенная версия: 10 мм x 30 мм x 48 мм)
— Пигтейл SMA
— Ваш выбор SMA антенны диаметром до 10 мм в основании

Размеры:
— 45.5мм x 64.6мм x 19.5мм [1.79in x 2.54in x 0.77in]
— 22 г [0,78 унции]

Meshtastic® является зарегистрированной торговой маркой компании Meshtastic LLC. Программные компоненты Meshtastic выпускаются под различными лицензиями, подробности см. на GitHub. Гарантия не предоставляется — используйте на свой страх и риск.

📁 Кейс для LoRa модуля Heltec V3 под управлением Meshtastic
📐 .3mf
🪵 PETG, ABS, PLA
