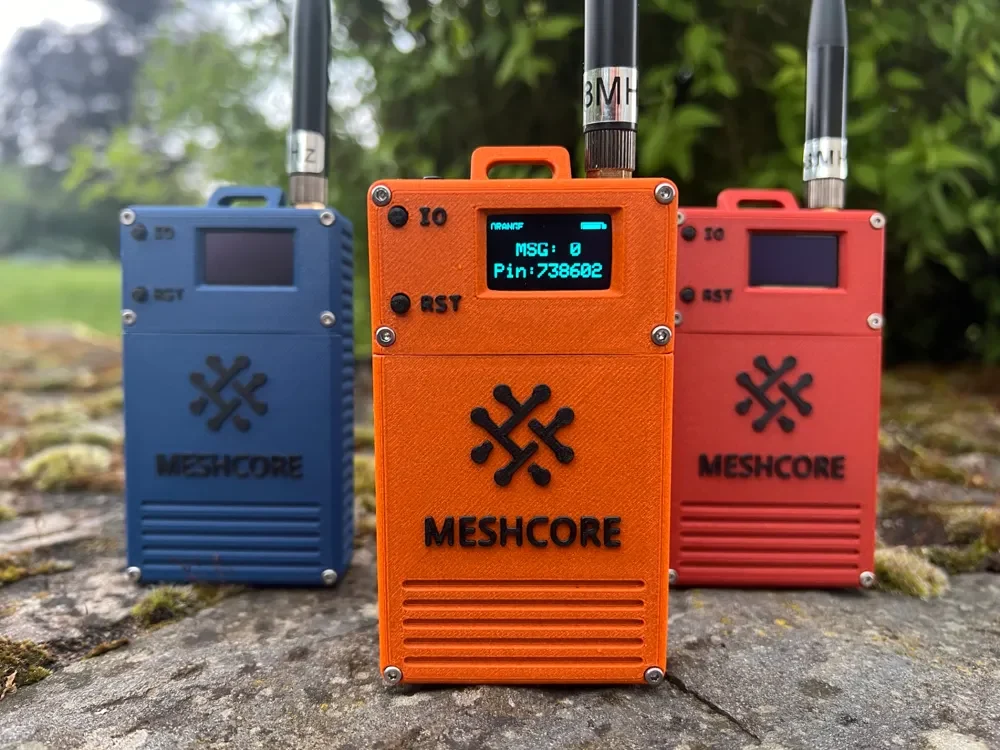

Компактный корпус под MeshCore / Meshtastic AA

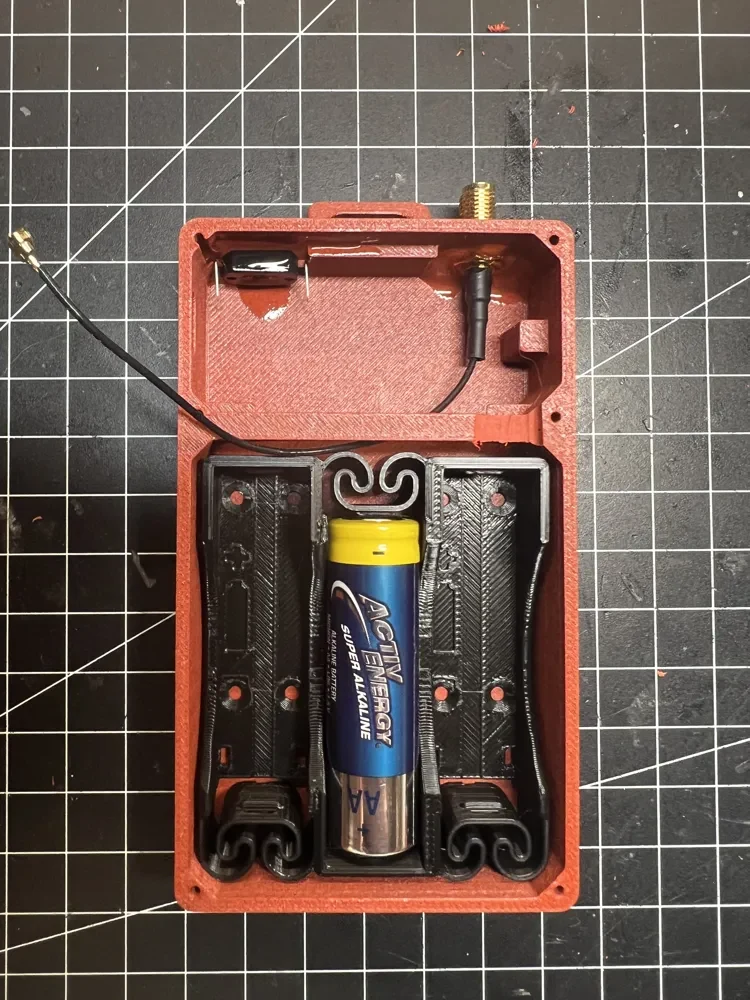

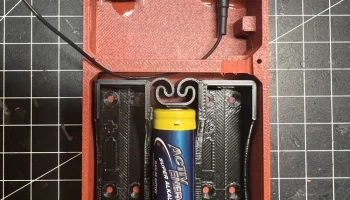

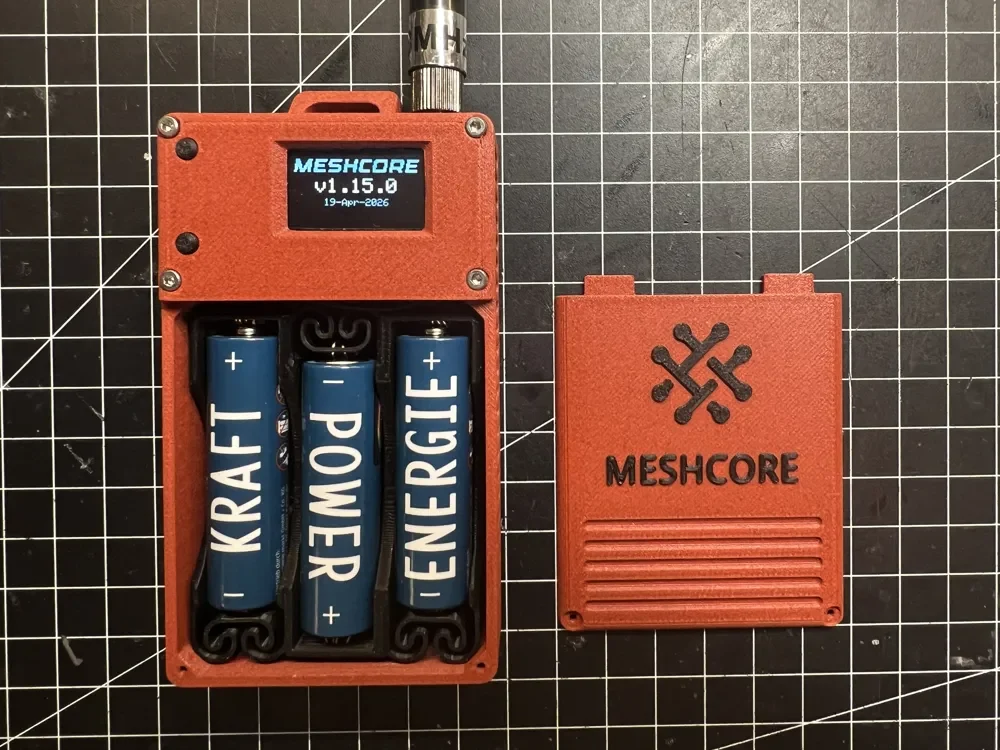

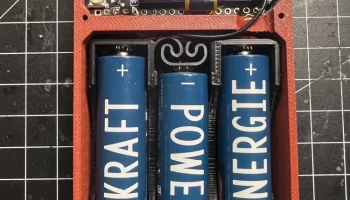

Особое внимание я уделил электропитанию: корпус намеренно разработан таким образом, что его можно питать с помощью простого (бесплатного, 3D-печатного) адаптера для батарей либо от 3× батареек типа АА (LR6), либо от LiPo-аккумулятора (например, 3000 мАч). Использование обычных бытовых батареек было абсолютно преднамеренным – элементы АА можно найти практически везде, их легко заменить, и нет зависимости от специальных аккумуляторов или зарядных устройств. Идеально для использования на улице, в экстренных ситуациях или просто для беспроблемной эксплуатации.

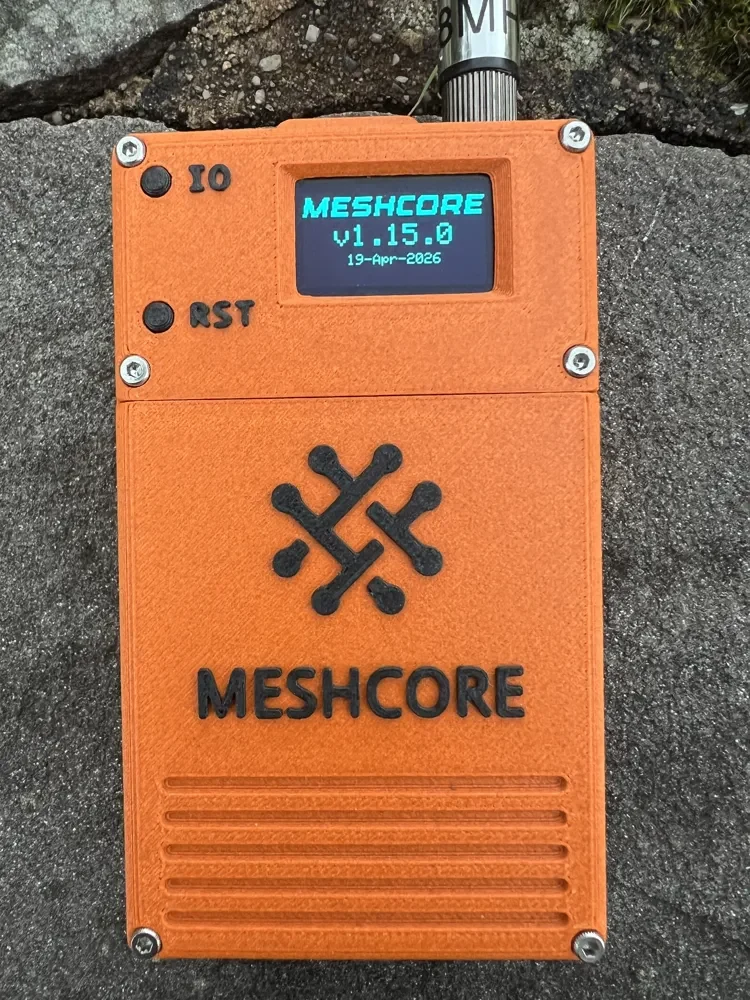

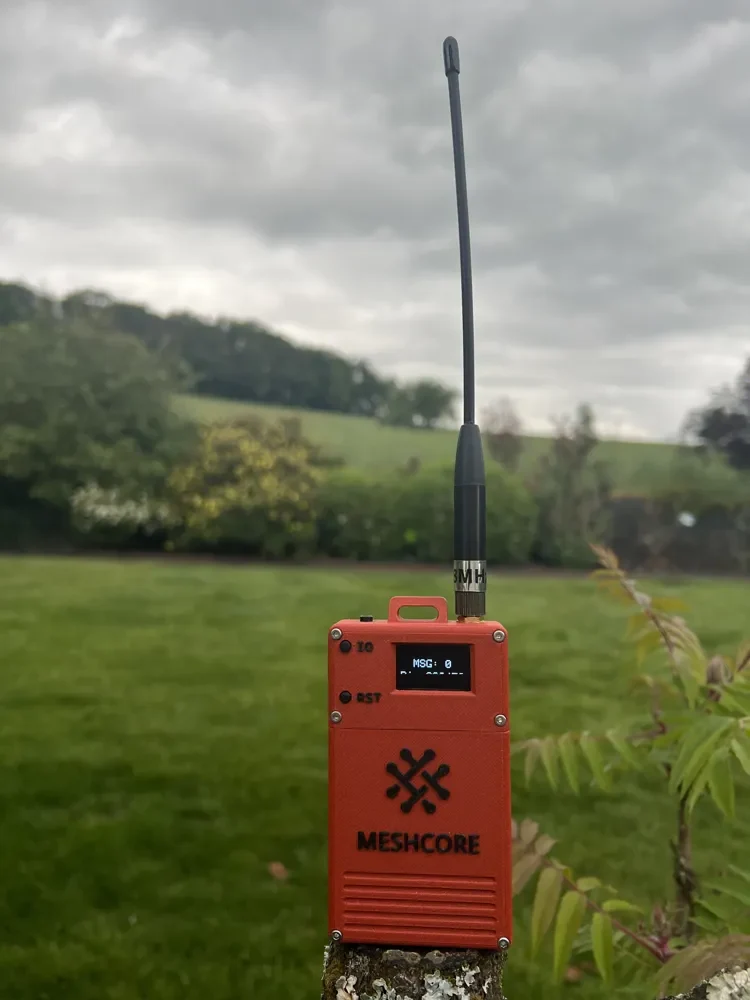

Полное устройство весит около 160 г, включая батарейки и гибкую LoRa-антенну 868 МГц, при компактных размерах 58 × 106 × 23 мм.

Примечания

• Печать выполнена PETG-CF (с поддержками)

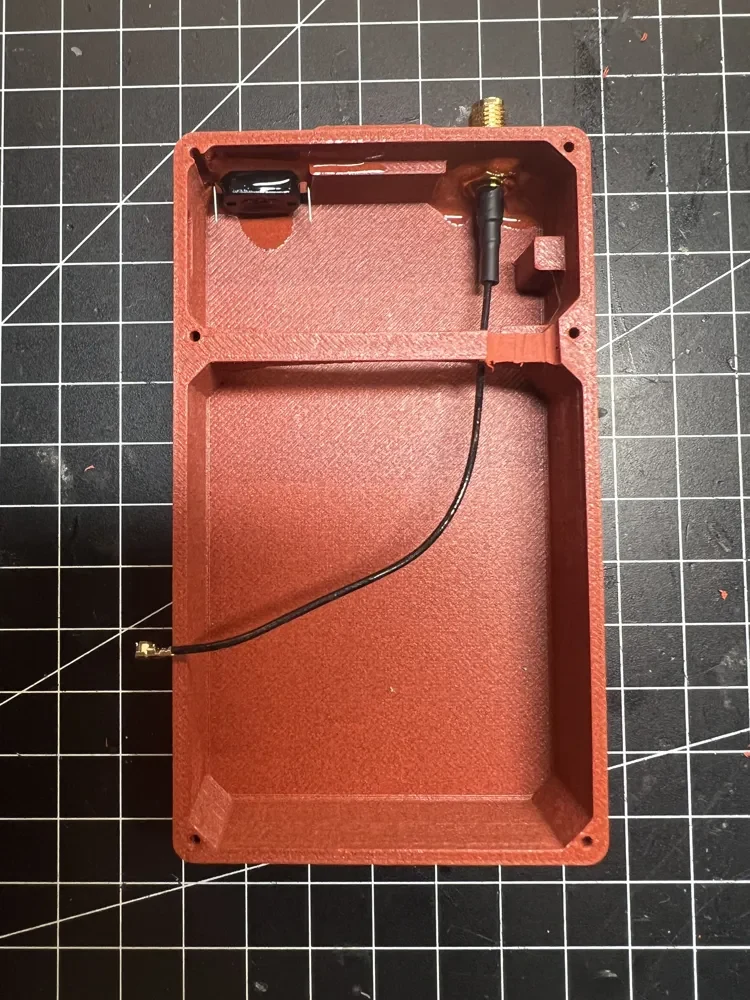

• Кнопка и антенный разъем приклеены УФ-клеем
• AA FLEXING BATTERY HOLDER by “PALAMUT”  (cults3d.com)
  • Ремикс от: Alternating Flexing Battery Holder by “amasraf” (thingiverse.com)
    • Ремикс от: Flexing battery holders with integrated spring by “enif” (thingiverse.com)
• Внимание: на Lilygo TTGO v1.0 антенну WiFi/Bluetooth на нижней стороне необходимо немного отогнуть в сторону или согнуть/укоротить на 90 градусов!

Список оборудования

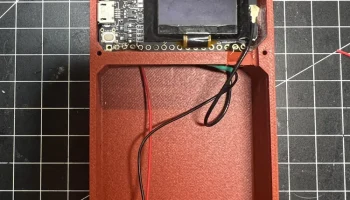

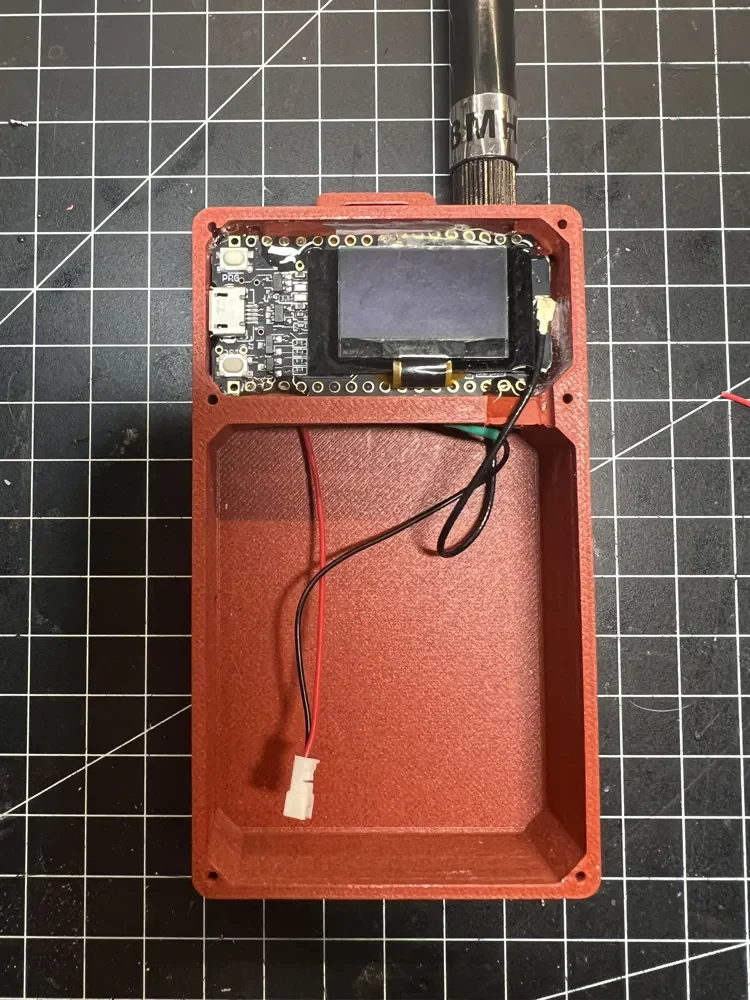

• 1x Heltec v2 / v3 или Lilygo TTGO v1.0
• 1x микро-мини переключатель ВКЛ/ВЫКЛ с самоблокировкой 12x8мм (Amazon)
• 6x винты M2 (например, из следующего набора:  Amazon)
• 1x 868 МГц LoRa антенна (Amazon)
• 1,25 мм JST 2-контактные микроразъемы / розетки с кабелем (Amazon)
• немного жесткого медного провода для батарейного отсека
