Улучшенная модель антенны диполь
📁 Антенна диполь на окно
📐 STL
🪵 PETG
❤️ Ставь лайк, если понравилось!.

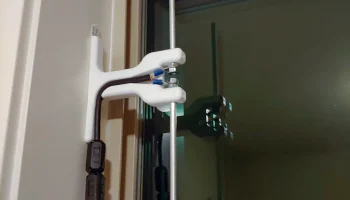

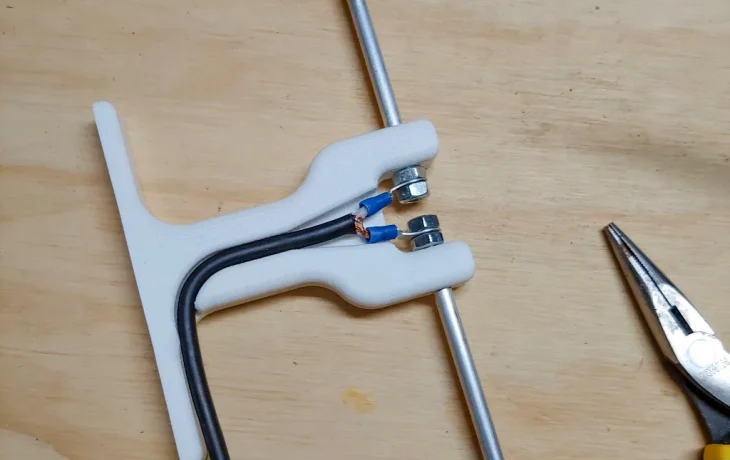

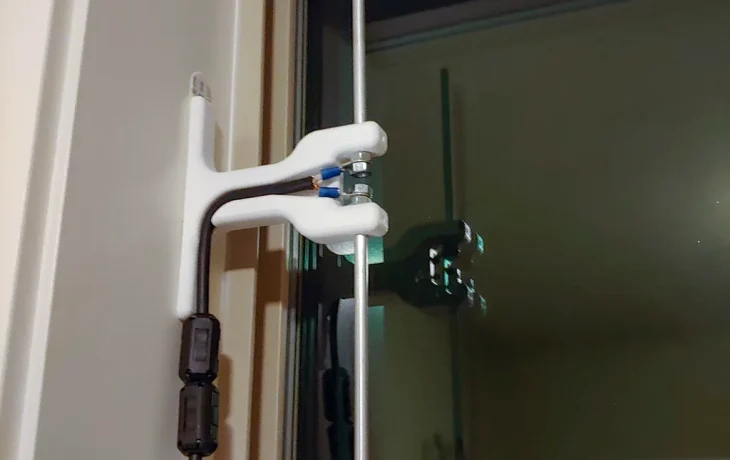

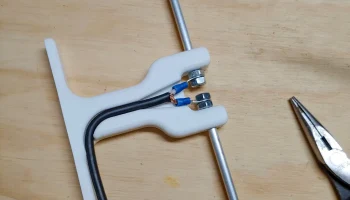

В качестве элементов антенны в этом держателе используются алюминиевые стержни с резьбой. Приобрести стержни из алюминия или латуни можно как на Озоне так и в строительных магазинах. Держатель приклеивается к оконной раме с помощью двустороннего скотча.
EDIT 12/6/21: По запросу добавлена непроверенная двухдиапазонная версия.
Похожие модели
📁 Антенна диполь для Heltec v3 📐 STLПодробнее
📁 Антенна Yagi для сети Meshtastic 📐 STLПодробнее
📁 Антенна Moxon 868 Mhz / 915 Mhz 📐 STLПодробнее
📁 Антенна Moxon 433 Mhz 📐 STL 🪵 PETGПодробнее
📁 Антенна 6 элементов Яги 868 Мгц 📐 STLПодробнее
📁 Сборная антенна 868МГц Yagi 6Подробнее
📁 Диполь 868 Мгц для LoRa, MeshtasticПодробнее
Антенна Ground Plane 868 МГц (или дляПодробнее
📁 Meshtastic Мештастик кейс с солнечнойПодробнее
[28 Jun 2024] — Обновление до V1.2Подробнее
📁 Корпус Heltec v3 под акк. 3000мачПодробнее
📁 Корпус Heltec v3 H1 📐 STL 🪵 PETG, ABSПодробнее
📁 Корпуса TTGO LoRa32 v2.1.1.6 и T3S3Подробнее
📁 Корпус для Lilygo TBeam V1.x 📐 STLПодробнее
📁 Корпус для Lilygo TS2 NEW TBeam версияПодробнее
📁 Корпус T-Beam Meshtastic от LilygoПодробнее
📁 TTGO T-Beam v10 Корпус 📐 STL 🪵 PETGПодробнее
📁 Корпус для Heltec E-Ink Lora ESP32Подробнее
📁 Корпус Meshtastic® с поддержкой GPSПодробнее
📁 Lilygo T-Beam SUPREME TS2 корпус отПодробнее
📁 Lilygo T-Beam v1.x корпус 📐 STL 🪵 PETGПодробнее
📁 3D модель корпуса для Heltec WirelessПодробнее
📁 3D модель для печати корпуса к редкойПодробнее
📁 Корпус для Heltec V3 и T114 📐 STLПодробнее
📁 Антенна 6 элементов Яги 868 Мгц 📐 STLПодробнее
📁 Корпус для Heltec WiFi LoRa 32 (V4Подробнее
📁 Водонепроницаемый корпус для узла LoRAПодробнее
📁 Миниатюрный кейс для ESP32 С3 📐 STLПодробнее
Дополнительные материалы: 2x винт M2 2xПодробнее
📁 Держатель аккумулятора 18650 📐 STLПодробнее
А какие размеры трубки?
Полуволновый диполь, длина волны 34см, половина 17см, каждая трубка 8.5см, зазор между ними 3-5мм
Извините не так спросил мне для 866 частоты...
так я написал для 868мгц, для 866 придется пересчитать (не знаю что это за частота )
Спасибо! Диаметр я так понял не имеет значения.
от 2 до 4 мм разбег не большой частоты, чем толще, тем шире полоса, настроить можно анализатором типа NanoVNA
