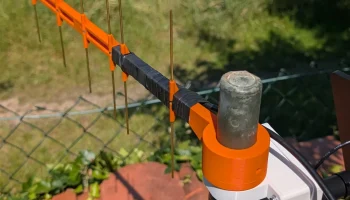

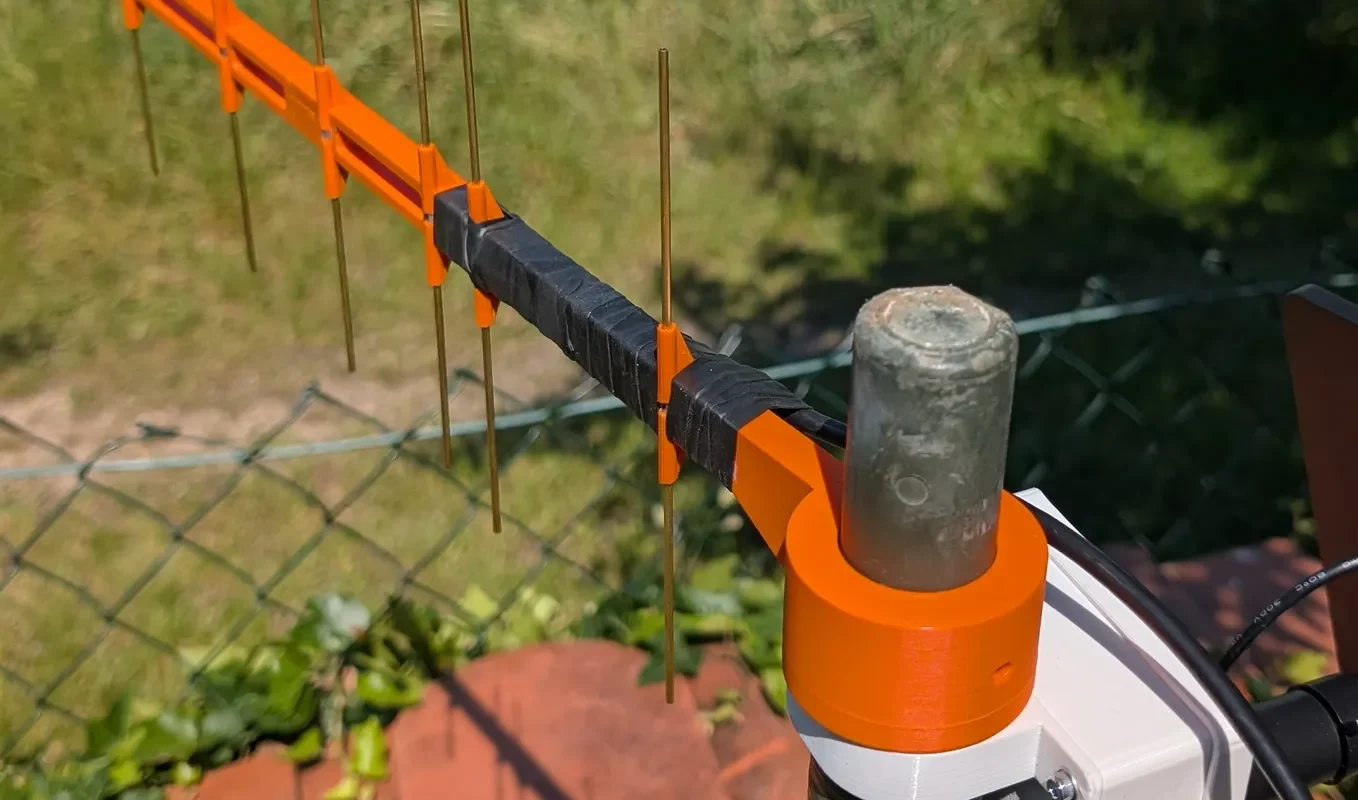

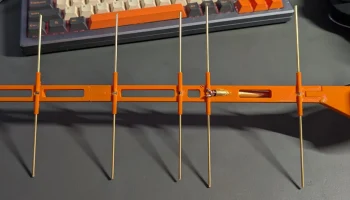

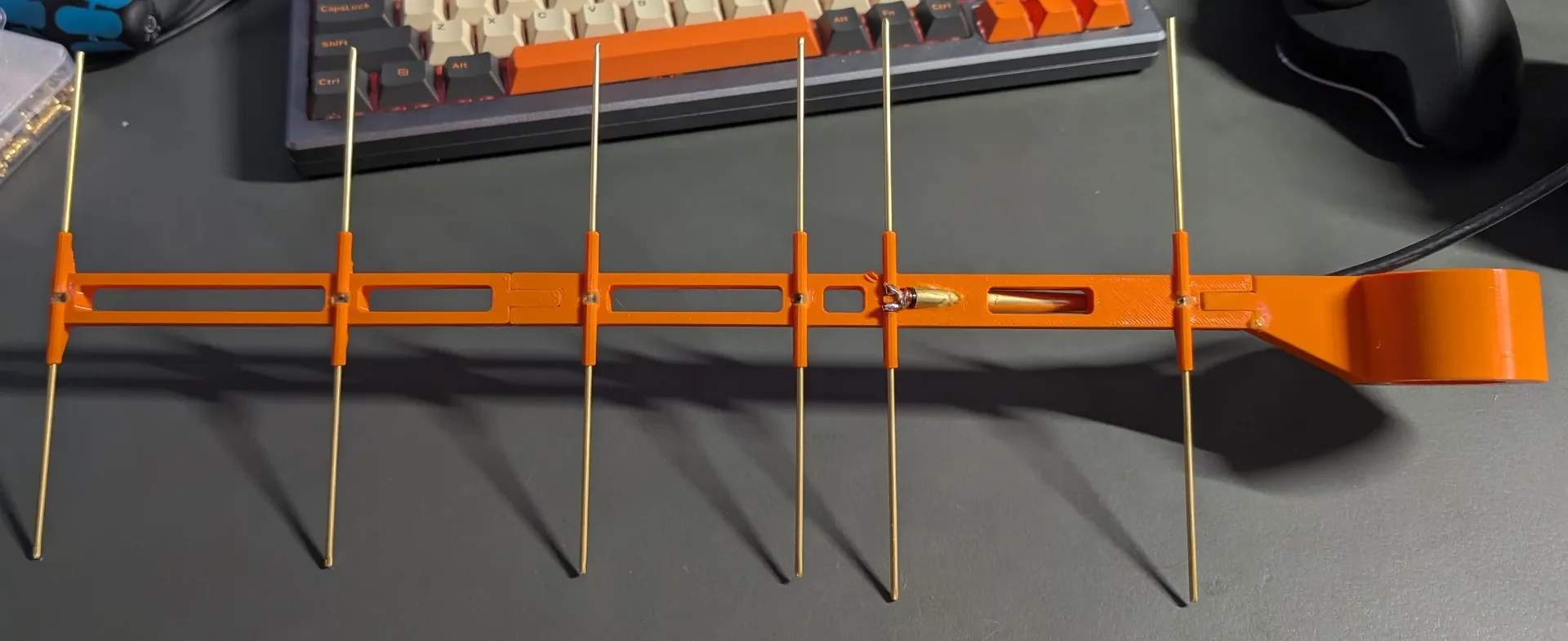

Сборная антенна 868МГц Yagi 6 элементов для Meshtastic

📁 Сборная антенна 868МГц Yagi 6 элементов для Meshtastic
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

Размеры (расчет Changpuak, 868 МГц)

• Диапазон частот: 850-885 МГц
• Длина волны: 346 мм
• Длина стрелы: 336 мм (Ø 18 мм)
• Элементы: 6 (Ø 2 мм, латунная трубка)
• Коэффициент усиления: ~9 дБд

Длина и положение элементов:

• Рефлектор: 167 мм (поз. 0 мм)
• Диполь: 2 × 83 мм (поз. 83 мм)
• Dir. 1: 157 мм (поз. 109 мм)
• Dir. 2: 156 мм (позиция 171 мм)
• Dir. 3: 154 мм (позиция 245 мм)
• Dir. 4: 153 мм (позиция 332 мм)Рукавный дроссель: ~69 мм, латунная трубка 6 мм для RG58/Aircell5

Материалы и конструкция

• Штанга и крепления: PETG (подходит для использования на открытом воздухе)
• Излучающие элементы: латунная трубка 2 мм
• Рукавный балун: латунная трубка 6 мм
• Монтаж: секундный клей + модульные адаптеры

Особенности

• повышенная направленность (~9 дБд усиление)
• основана на Rothammel/DL6WU
• модульная сборка
• подготовлена для различных адаптерных решений
