Антенна Ground Plane 868MHz Meshtastic

Антенна Ground Plane 868 МГц (или для других частот, таких как 433 МГц или 915 МГц) для Meshtastic

Я использовал медный провод 1,5 мм² (диаметр 1,4 мм), который можно найти в Европе в стандартном кабеле NYM. Или AWG 14 или 15 в США.

• растяните провод с помощью плоскогубцев и тисков, чтобы он стал прямым
• рассчитайте длину провода (например, здесь: https://www.dl2fbo.de/lamda-1-4-groundplane/) и отрежьте его с небольшим запасом (плюс 10 мм или ½ дюйма)
• вам понадобится подходящий разъем SMA Pigtail
• отрежьте разъем IPAX и выбросьте его
• возможно, просверлите отверстие немного большего диаметра, чем диаметр провода
• медный кольцо я сделал из того же провода
• согните кольцо вокруг сверла или чего-то подобного

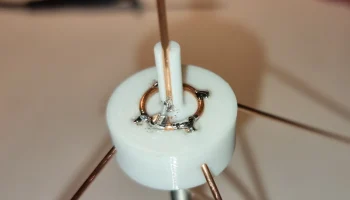

• пропустите радиальные провода и быстро припаяйте их к кольцу слегка согните верхний провод, чтобы он был более доступен
• пропустите коаксиальный кабель снизу через отверстие
• удалите 6 мм или ¼" внешней изоляции
• обмотайте экран с одной стороны, скрутите и припаяйте его
• удалите несколько миллиметров или около 1/8" внутренней изоляции и подготовьте к пайке

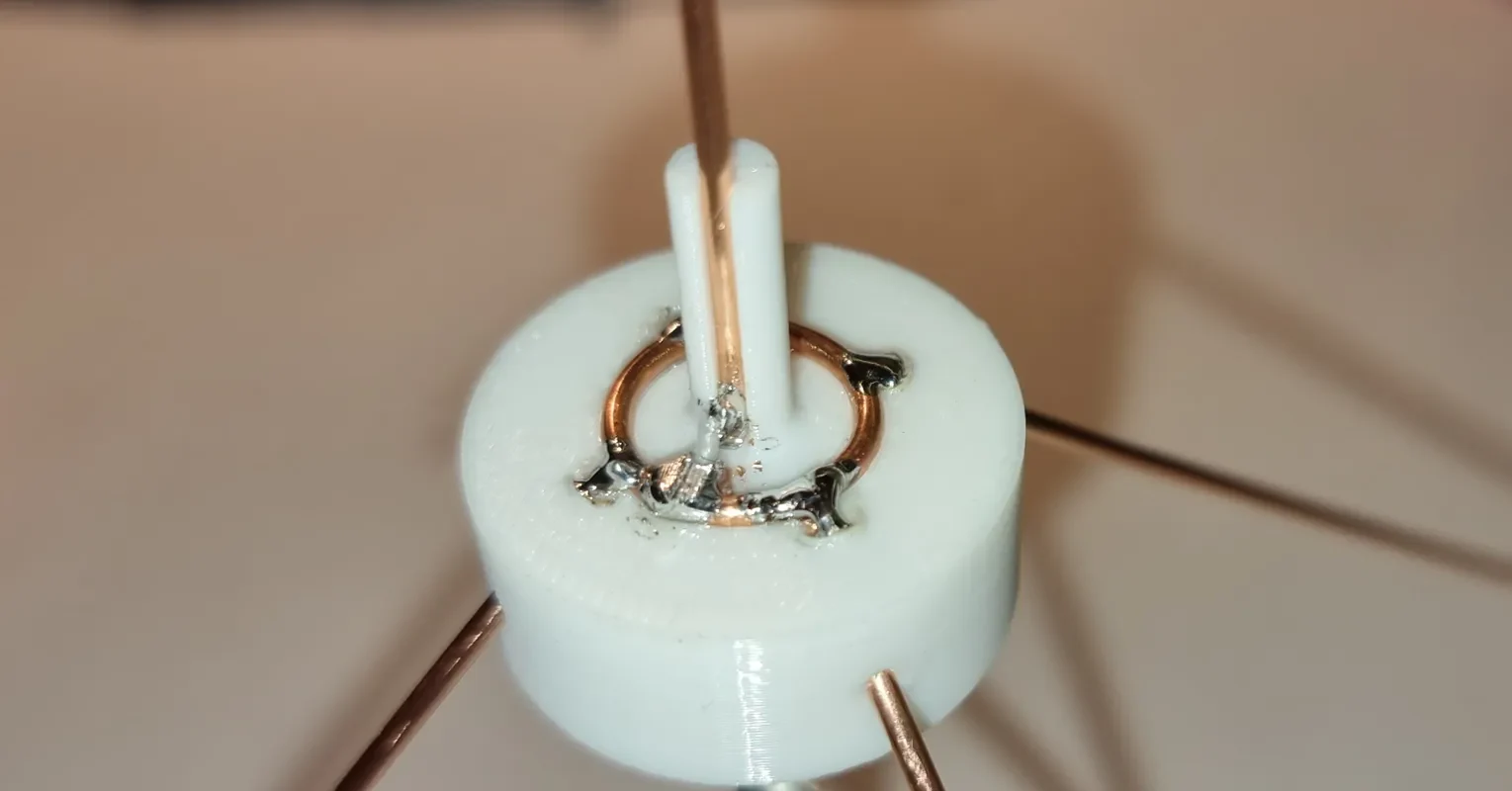

• припаяйте экран к кольцу, а провод сердечника к верхней балке
• наденьте крышку с помощью силикона или клея

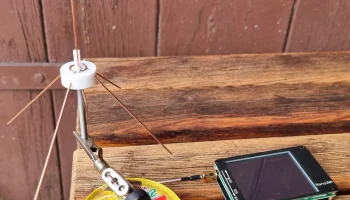

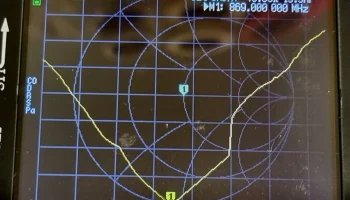

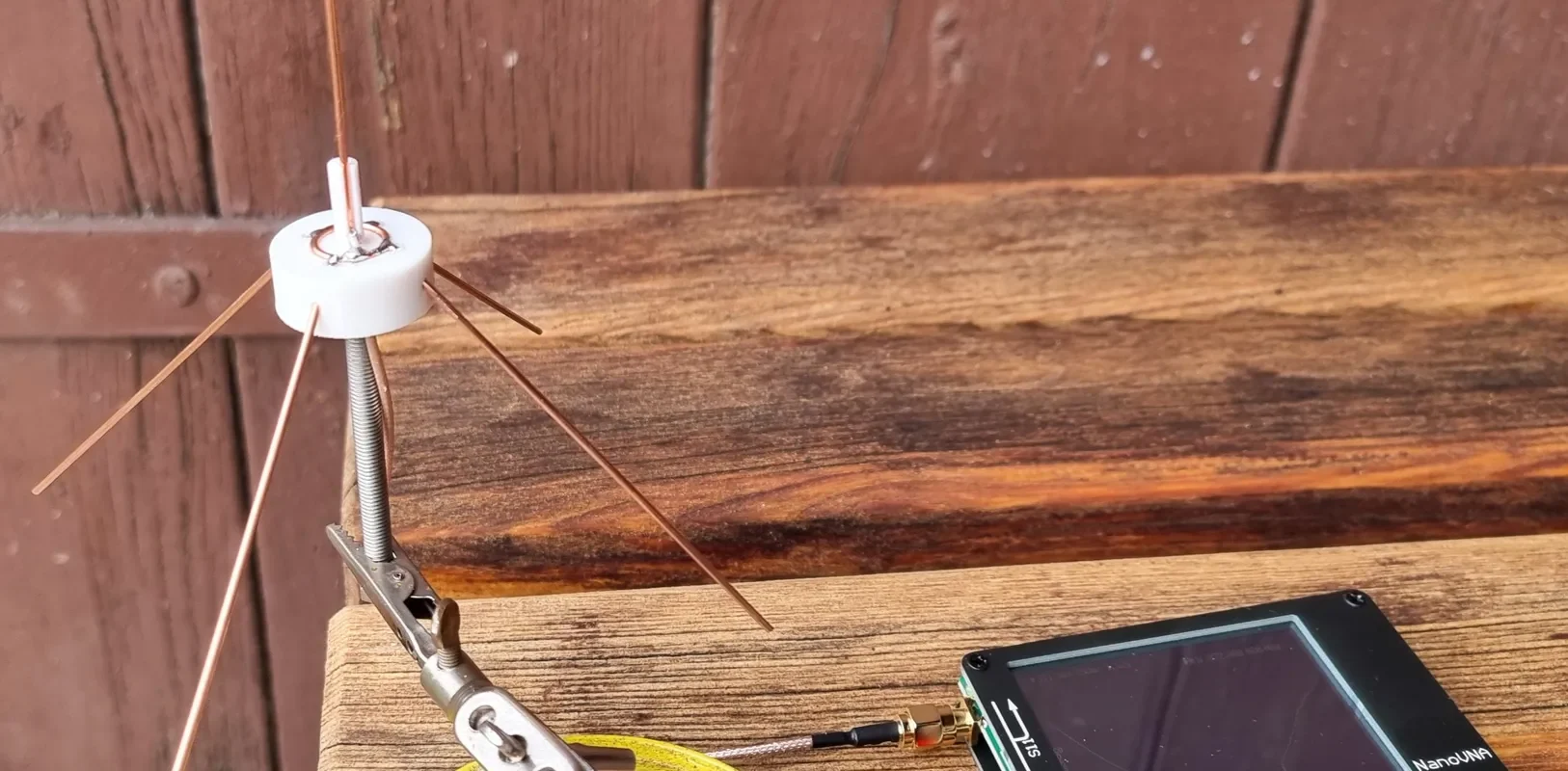

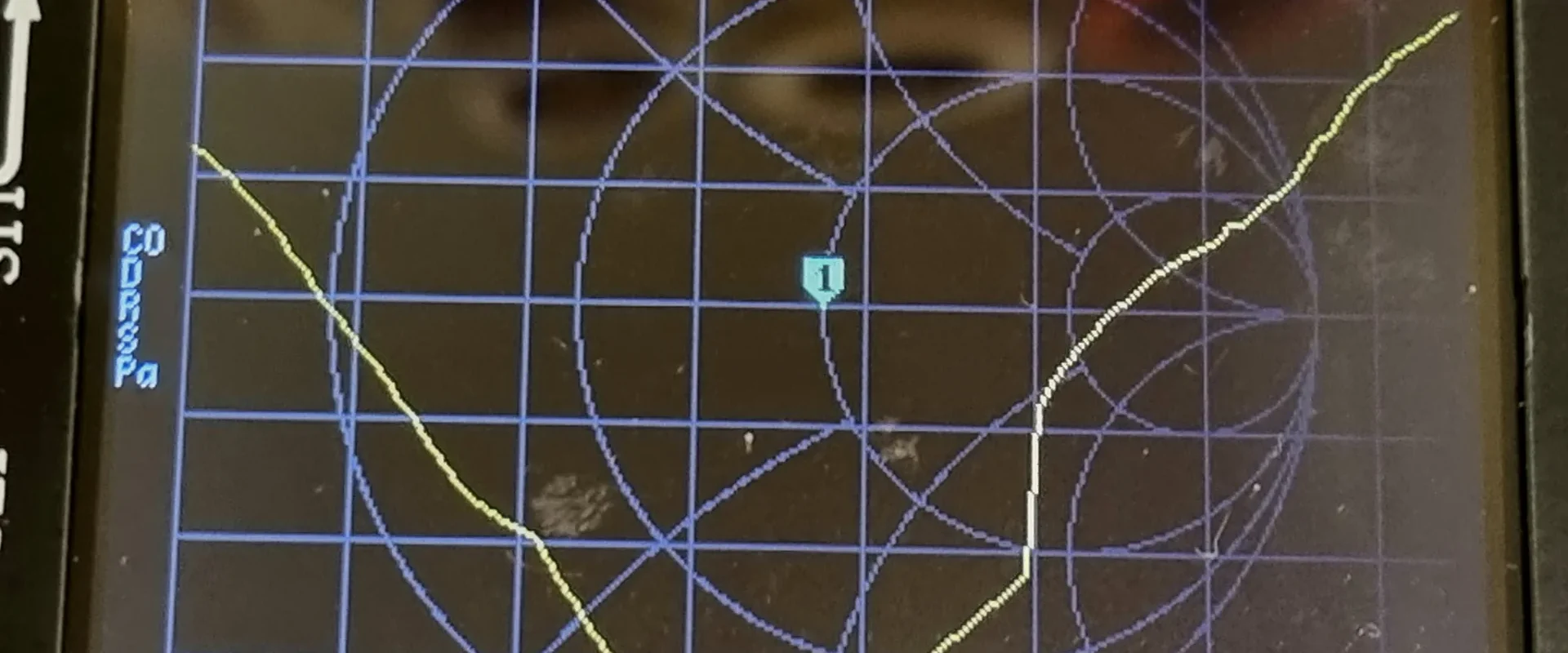

• в идеале настройте с помощью VNA

Длина моих проводов рассчитана на 868 МГц.

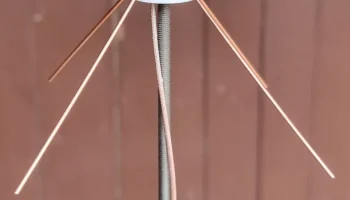

• верхняя балка в общей сложности рассчитана на 82 мм; измерено от верхнего пластикового наконечника снаружи, длина 61 мм.
• четыре радиала в общей сложности рассчитаны на 92 мм; измерено от пластикового кольца снаружи, длина 81 мм.

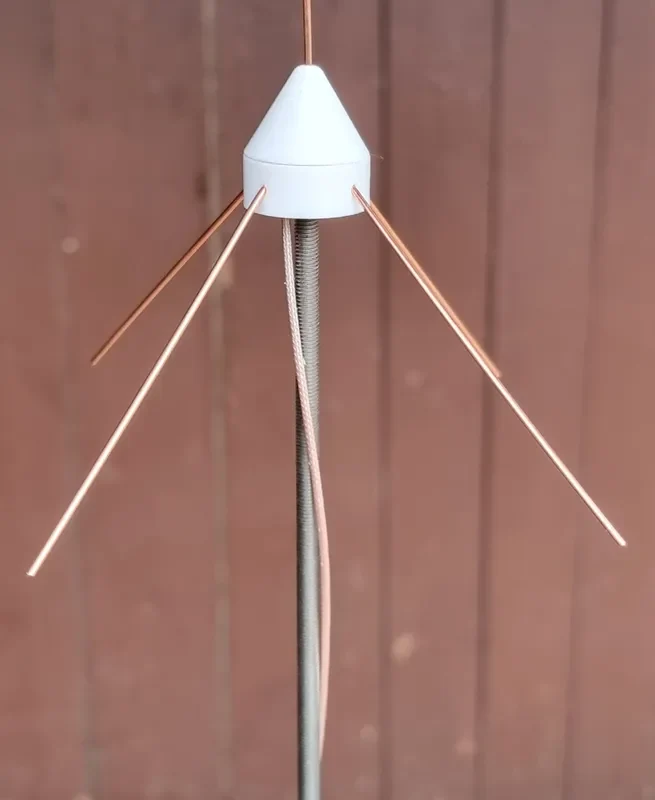

Я напечатал свою на Bambulab X1C с PETG.
