Антенна Yagi для сети Meshtastic
📁 Антенна Yagi для сети Meshtastic
📐 STL
🪵 PETG
❤️ Ставь лайк, если понравилось!.

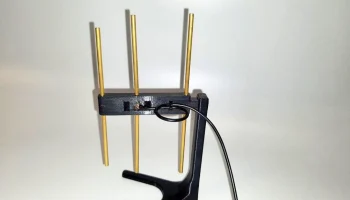

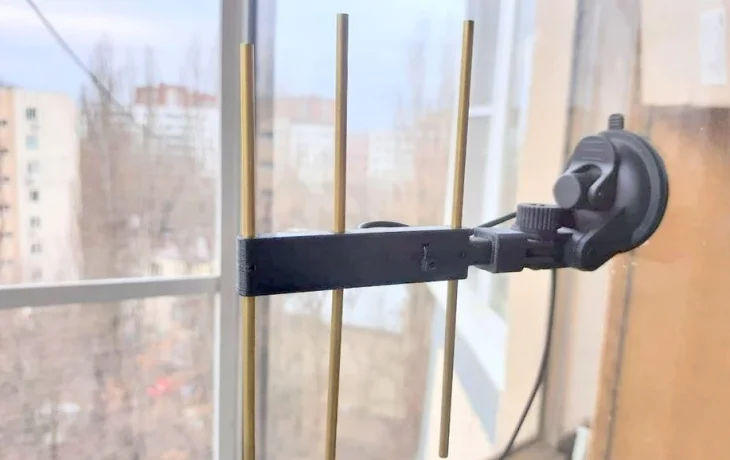

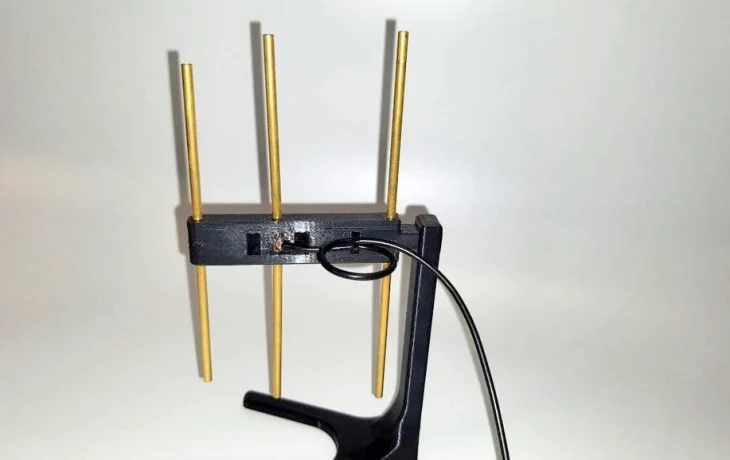

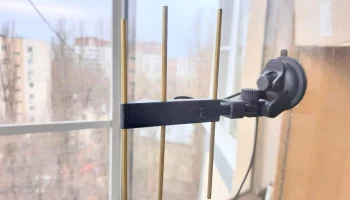

Антенна для 868 МГц. Использую для проекта: https://meshtastic.org/ .

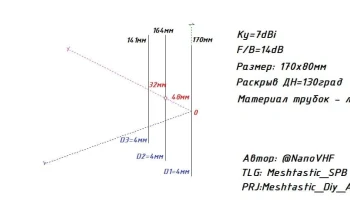

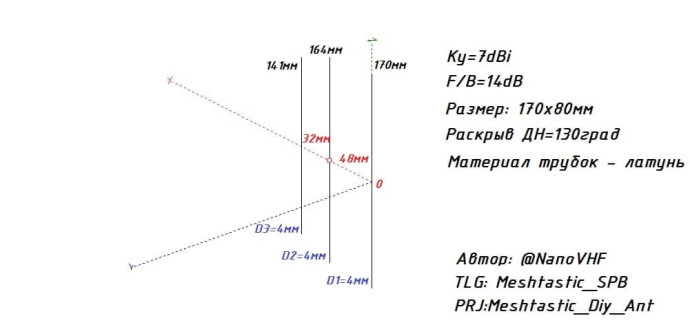

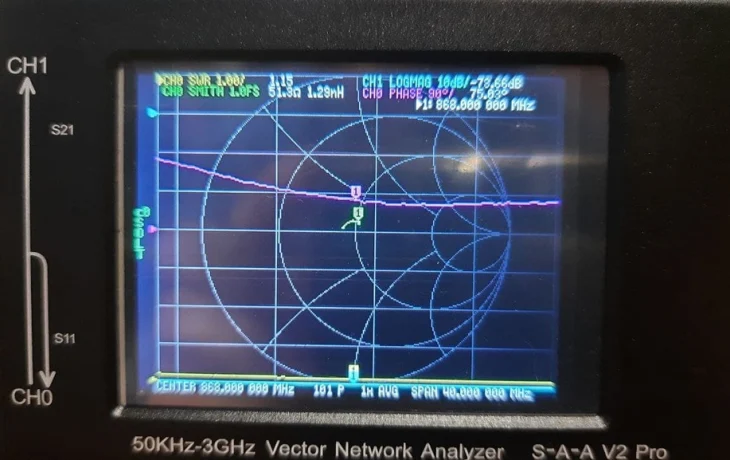

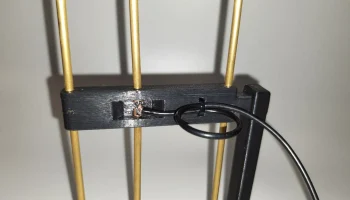

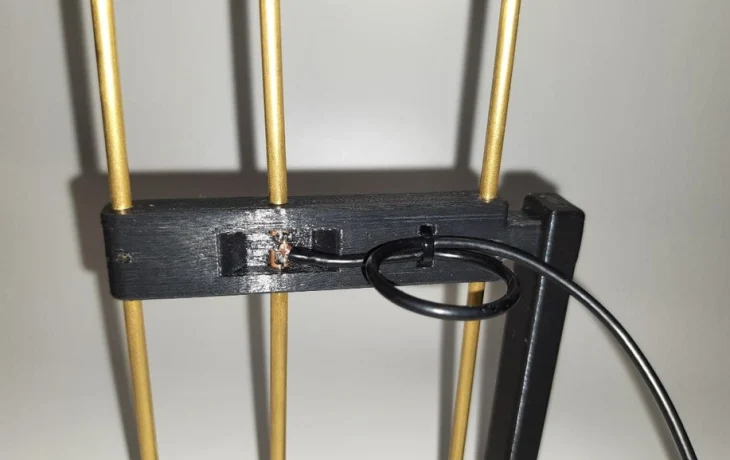

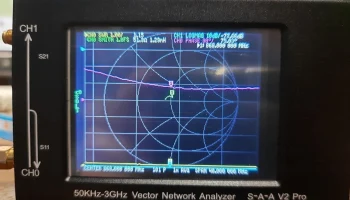

Расчеты антенны на одной из фотографий, там же результат проверки параметров. Для сборки используется латунная трубка диаметром 4 мм.
Если печать на PETG невозможна, выбирайте другие тугоплавкие пластики. Если вы ограничены выбором PLA, печатайте белым цветом, чтобы солнечный свет не так сильно нагревал конструкцию.
Проверить пластик на радиопрозрачность можно с помощью микроволновой печи. Поместите небольшой кусочек в печь и попробуйте разогреть в течение 2 минут. Если он нагреется — не используйте его для печати этого дизайна!
