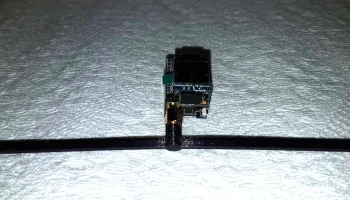

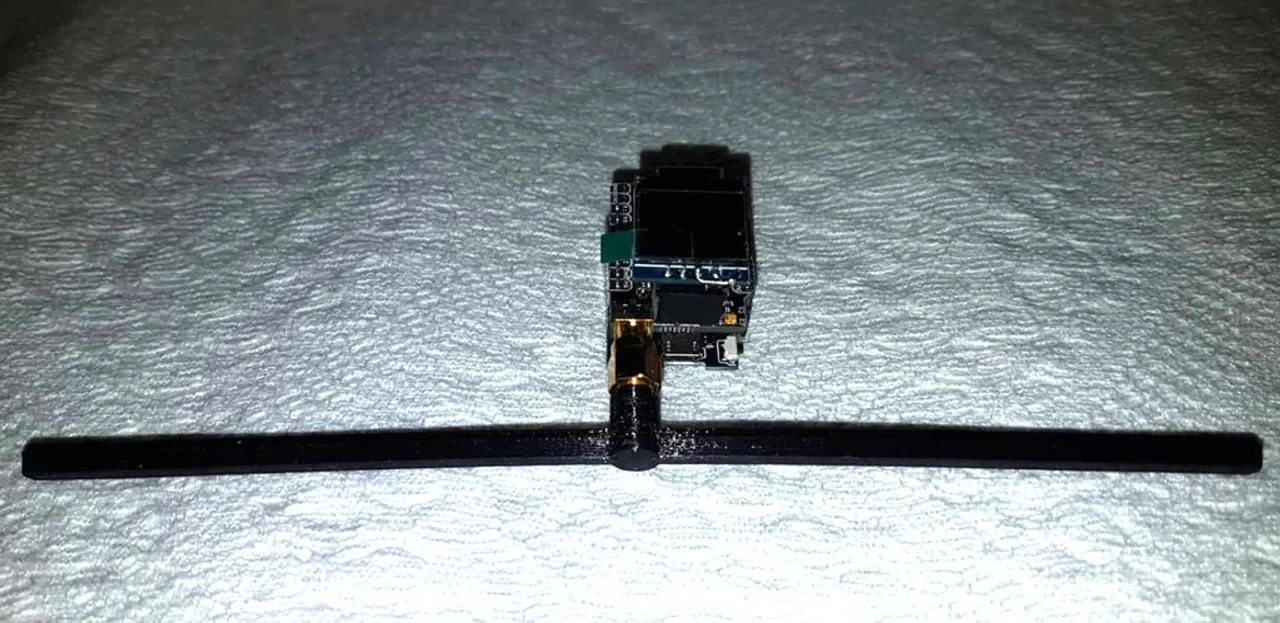

Дипольная антенна Lora 868 МГц для Meshtastic

Это очень эффективная дипольная антенна для сети Lora.
Она настроена на частоту 868 МГц.

Более подробная информация здесь: https://github.com/CongducPham/tutorials/blob/master/Low-cost-LoRa-IoT-outdoor-step-by-step.pdf

Настройки печати

печатайте с разъемом вверх, чтобы избежать поддержки
Пользовательский раздел

подключение

отрежьте два куска тонкого провода (1 мм)

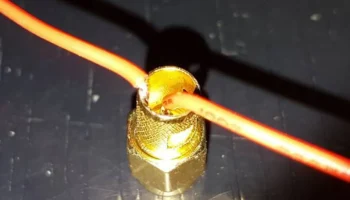

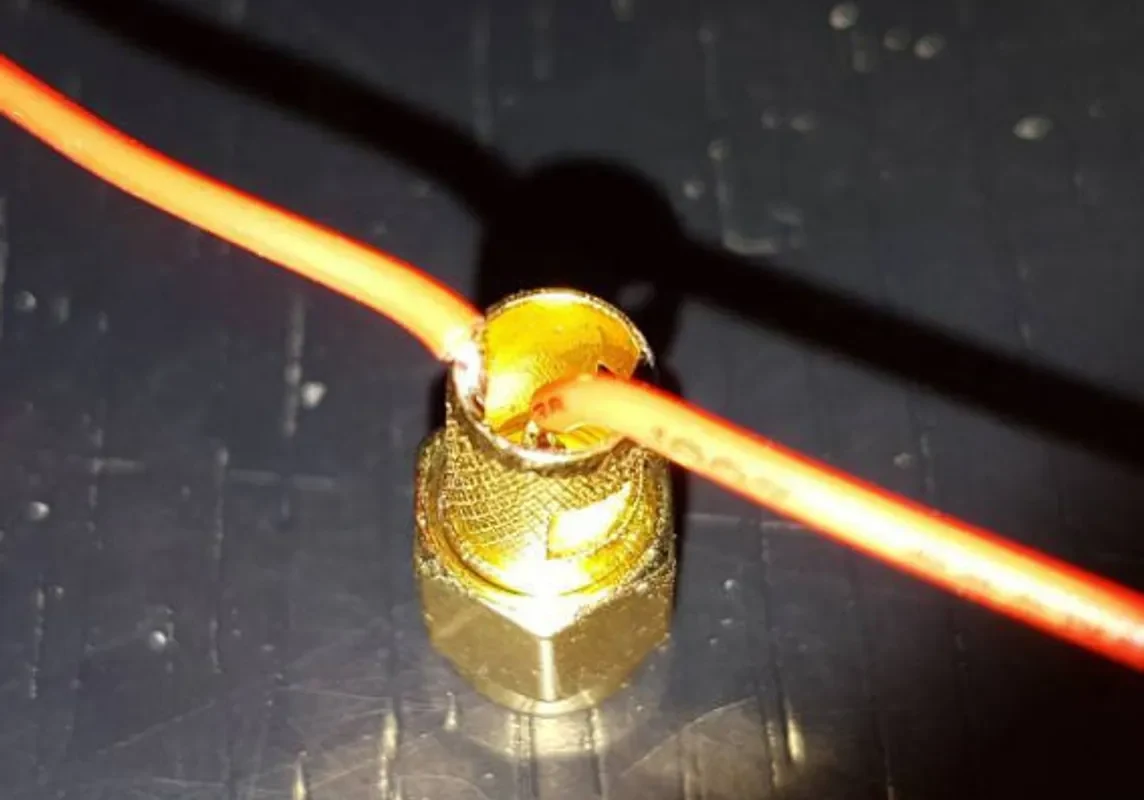

припаяйте один конец к разъему SMA на заземляющем кольце

затем припаяйте второй конец к центральному контакту

согните оба конца в противоположных направлениях

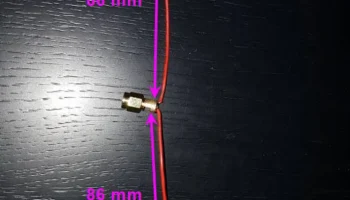

точно отрежьте концы, чтобы их длина составляла 86 мм, измеряя от внешней стороны разъема SMA.

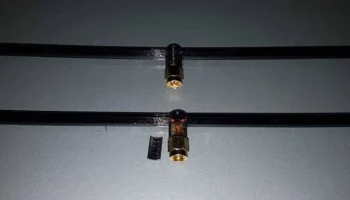

Крышка антенны

вставьте концы проводов в рамку.
аккуратно сдвиньте их, чтобы разъем встал на место.

приклейте крышку эпоксидным клеем (не наносите слишком много клея, если хотите повторно использовать разъем).
