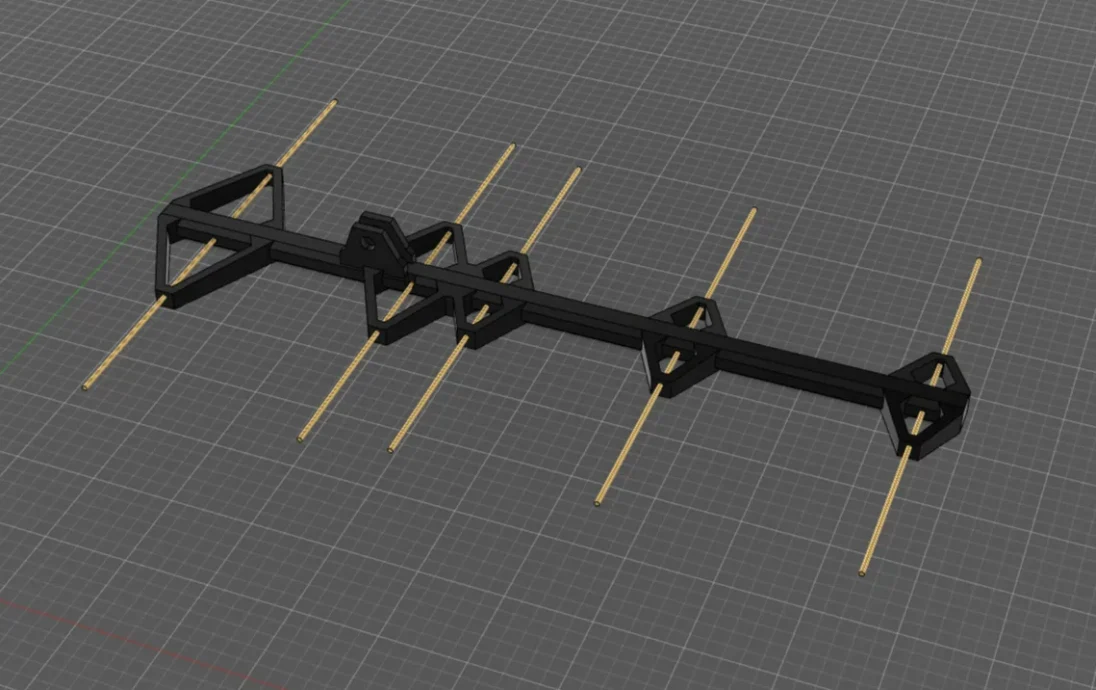

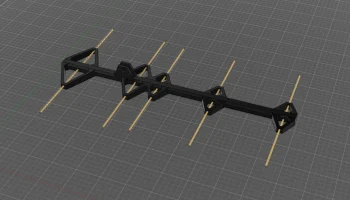

Яги антенна (868MHz) каркас
Источник:
Частота F: 868 МГц
Длина волны λ: 345 мм
Диаметр элемента D: 1,6 мм
Материал: медные трубки 1,6 мм
Общее количество элементов: 5
Коэффициент усиления: 10 дБи
Длина рефлектора R: 168 мм
Длина вибратора F: 163 мм
Положение вибратора F (R-F): 69,1 мм
Зазор в точке соединения g <= 4,6 мм
Длина D1: 152 мм
Расстояние F-D1: 25,9 мм
Длина D2: 150 мм
Расстояние D1-D2: 62,2 мм
Длина D3: 149 мм
Расстояние D2-D3: 74,3 мм
Монтаж: крепление от экшн-камер или на винт (диаметр 5 мм)
