Антенна YAGI для MeshCore / Meshtastic

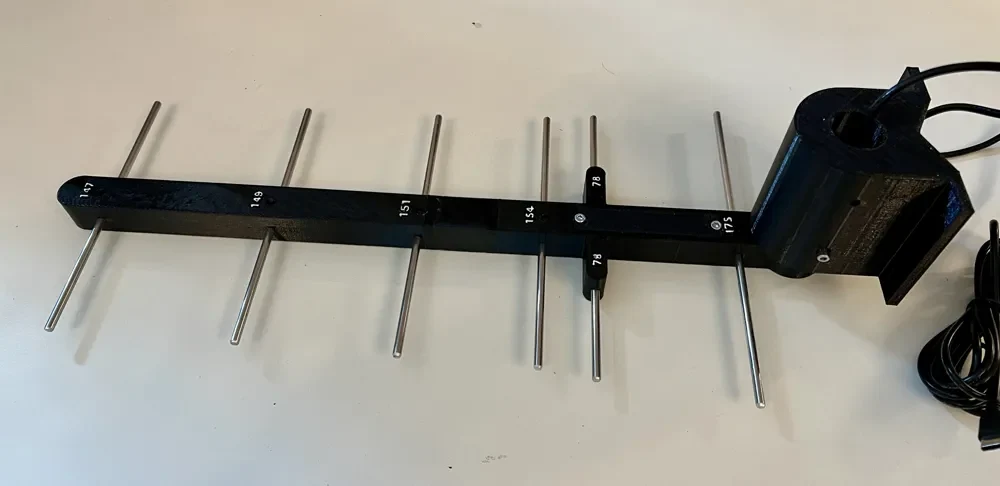

Мощная 6-элементная антенна Яги для Meshtastic и MeshCore в проверенной конструкции DL6WU

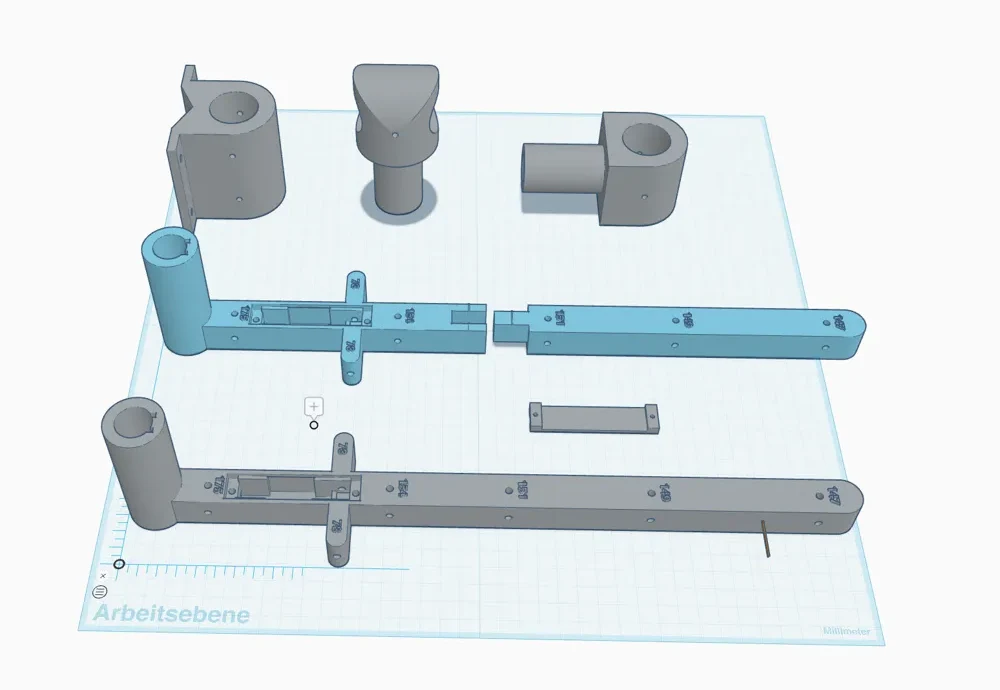

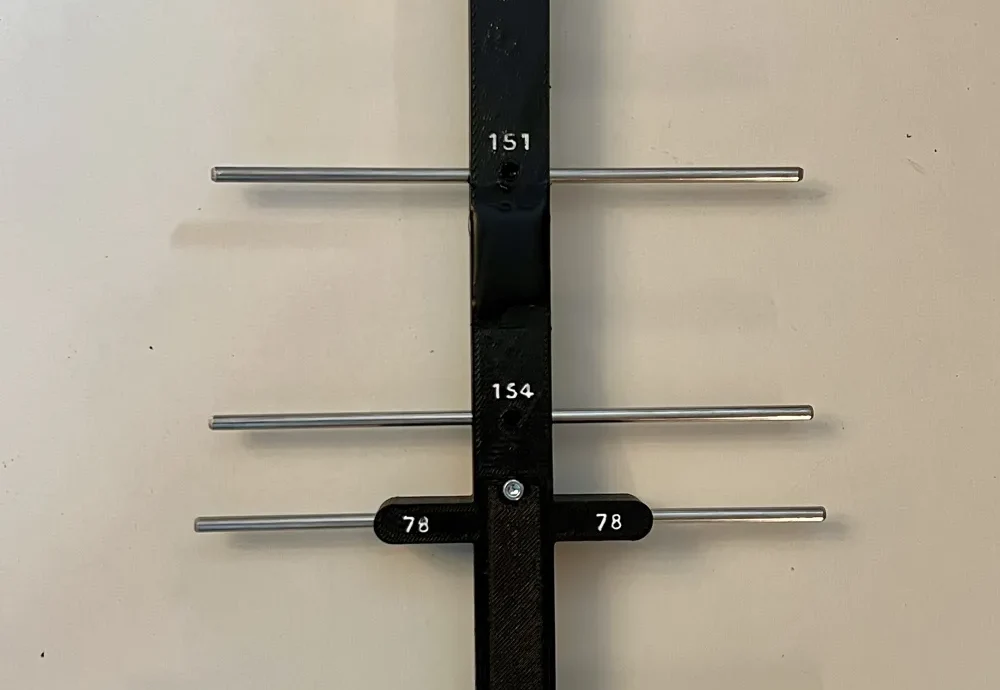

Антенна была разработана для обеспечения максимальной дальности при сохранении компактных размеров и основана на 20-миллиметровом стержне с 4-миллиметровыми алюминиевыми элементами. Теоретически рассчитанный коэффициент усиления антенны составляет примерно 11,1 дБи

Главное преимущество

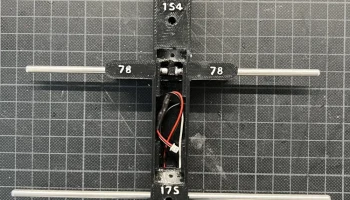

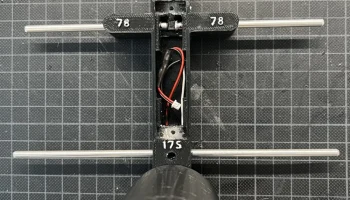

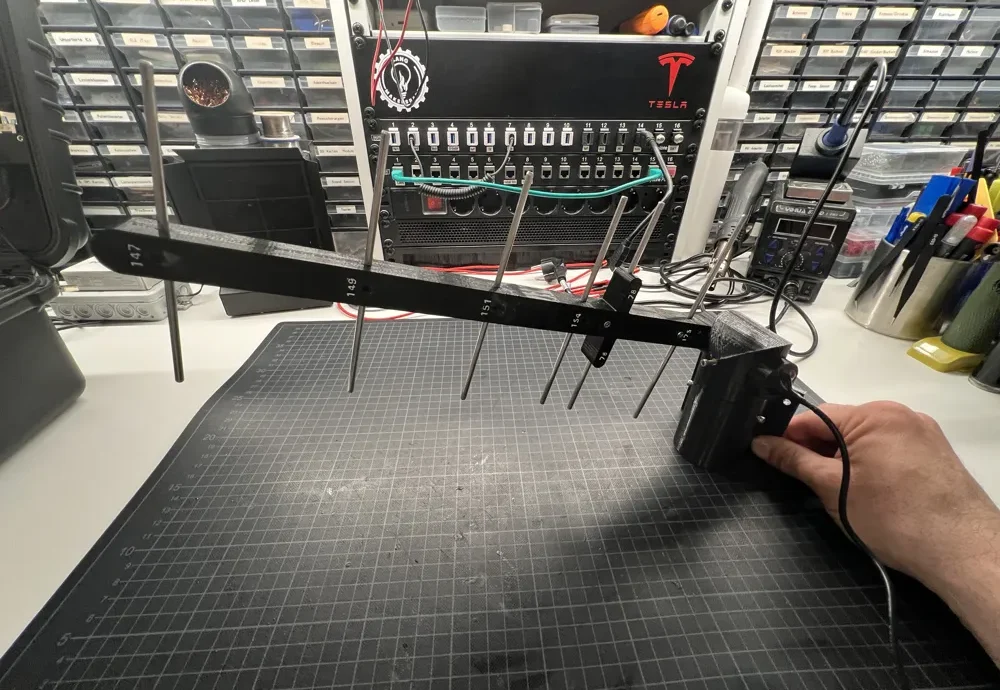

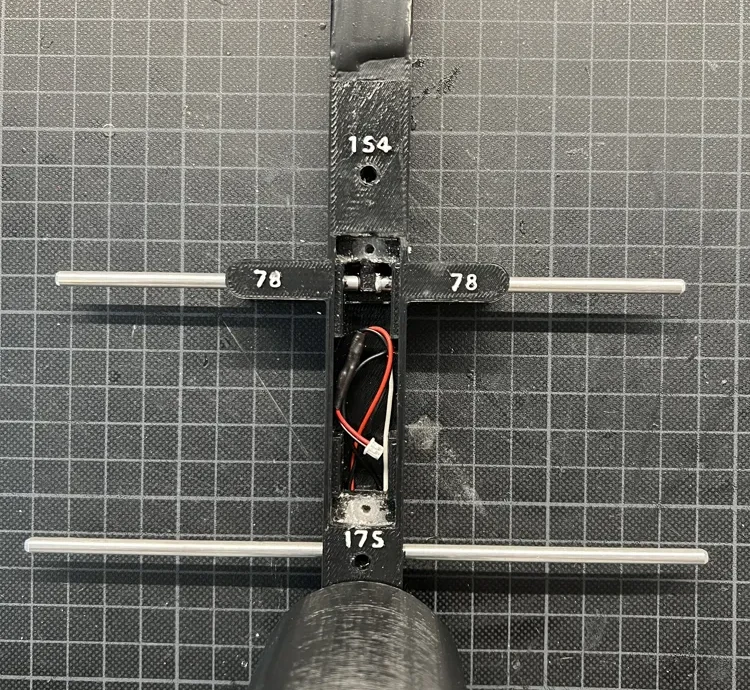

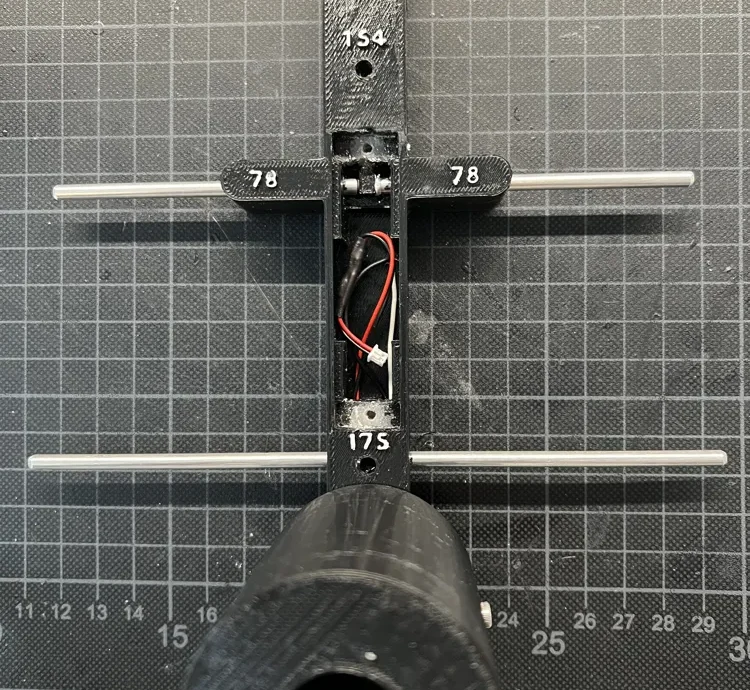

Полный комплект XIAO nRF52840 и Wio-SX1262 полностью скрывается непосредственно внутри антенны — включая встроенный держатель батареи 18650. В версии «все включено» наружу выводится только кабель USB-C для зарядки. Это обеспечивает особенно аккуратную и портативную установку без внешних корпусов или видимой проводки. В качестве альтернативы электроника может быть установлена отдельно в собственном корпусе, что позволяет использовать антенну Яги исключительно в качестве чисто направленной антенны

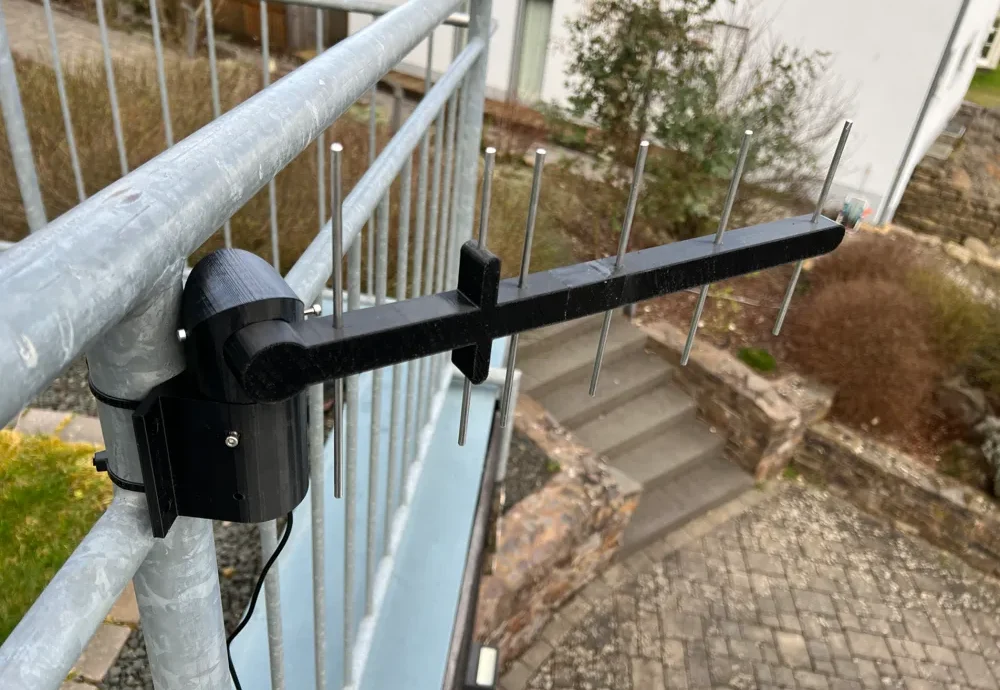

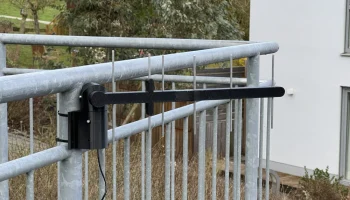

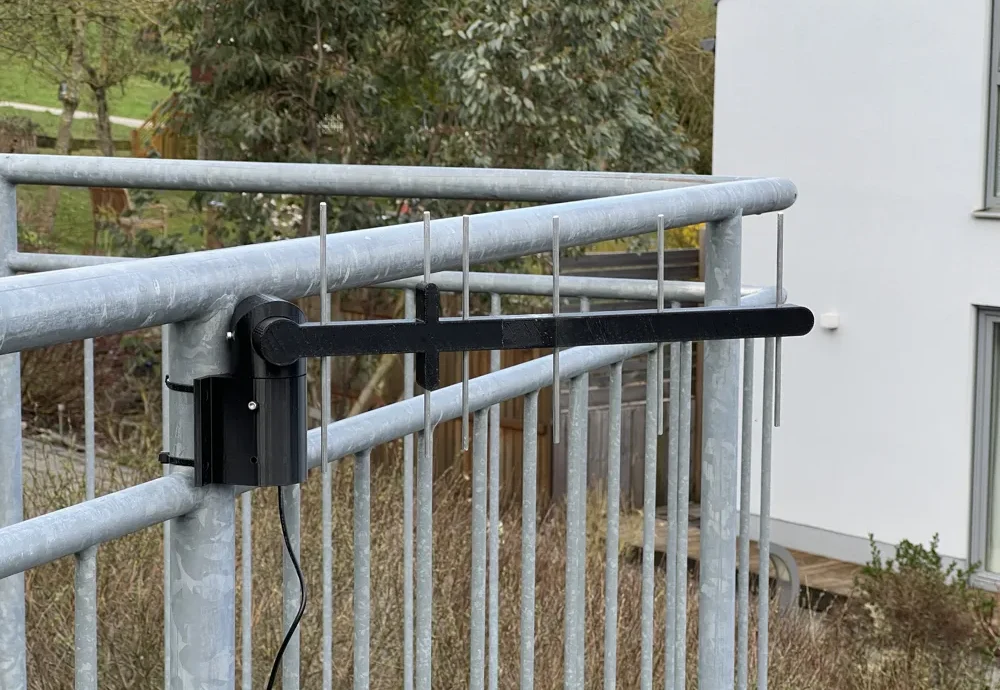

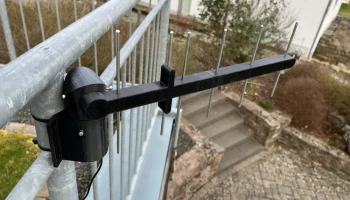

Полностью поворотный и вращающийся держатель обеспечивает точное выравнивание и делает антенну идеальной для LoRa с большим радиусом действия, портативного использования и экспериментальных сетевых соединений

Примечание

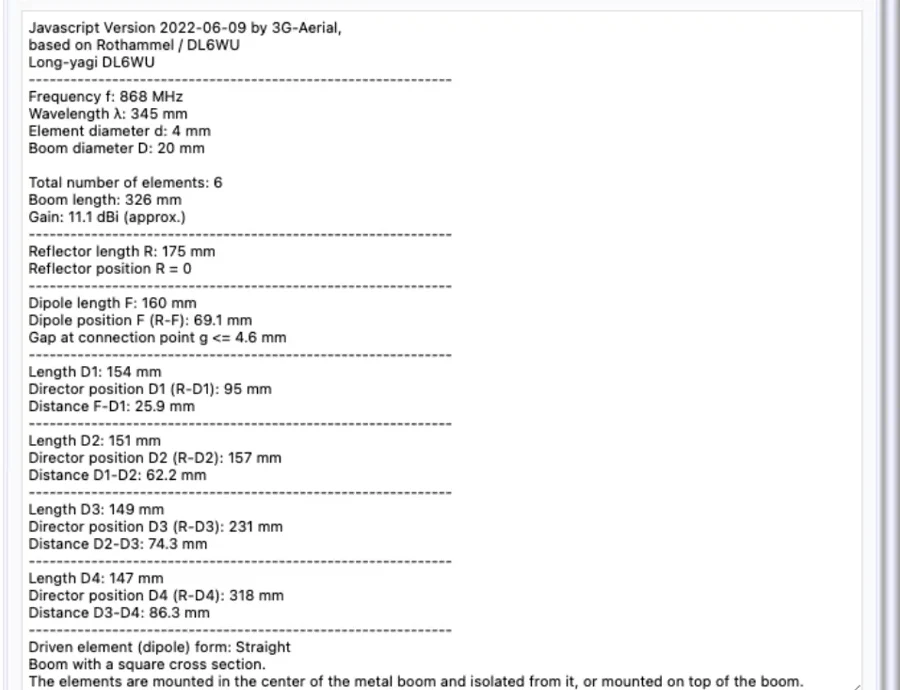

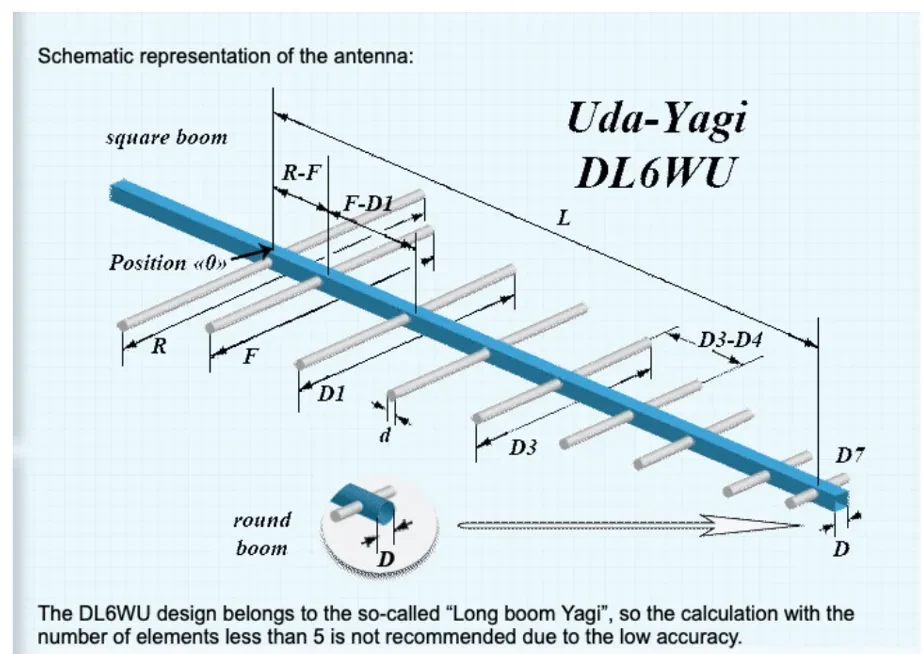

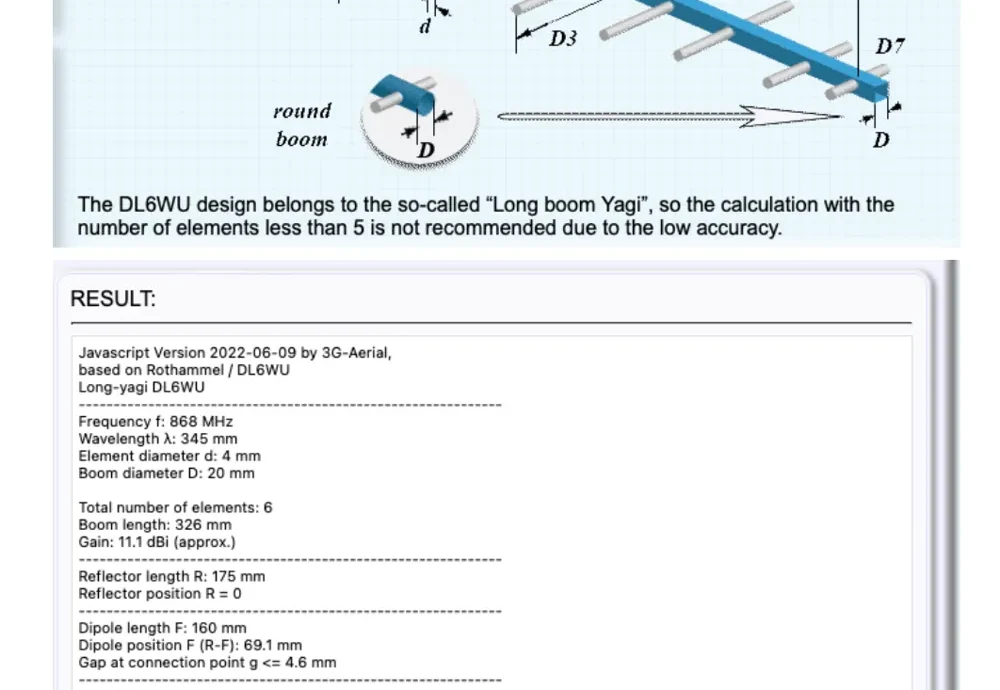

    Онлайн-калькулятор антенны DL6WU Yagi-Uda

Список компонентов

    Комплект XIAO nRF52840 & Wio-SX1262 (Seeedstudio)
    Аккумулятор 18650
    Алюминиевый круглый стержень 4 мм
    Мелкие детали (кабели, винты и т. д.)
