Антенна Yagi 868 с Heltec V3 (V4)
Источник:

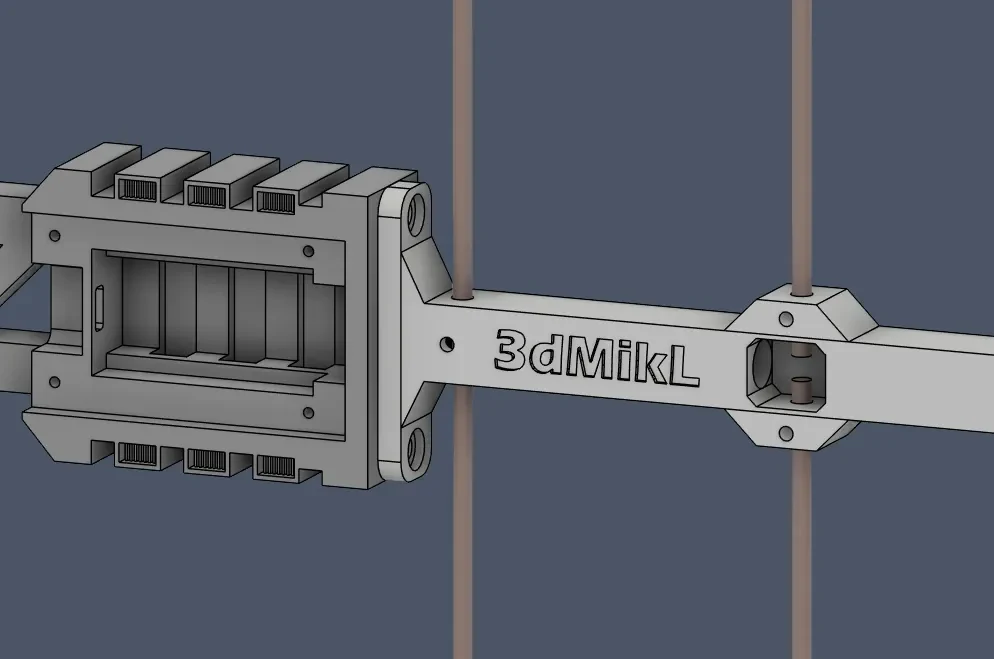

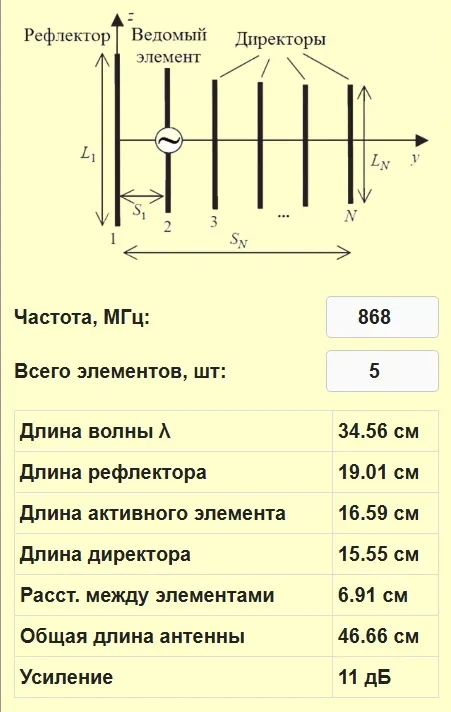

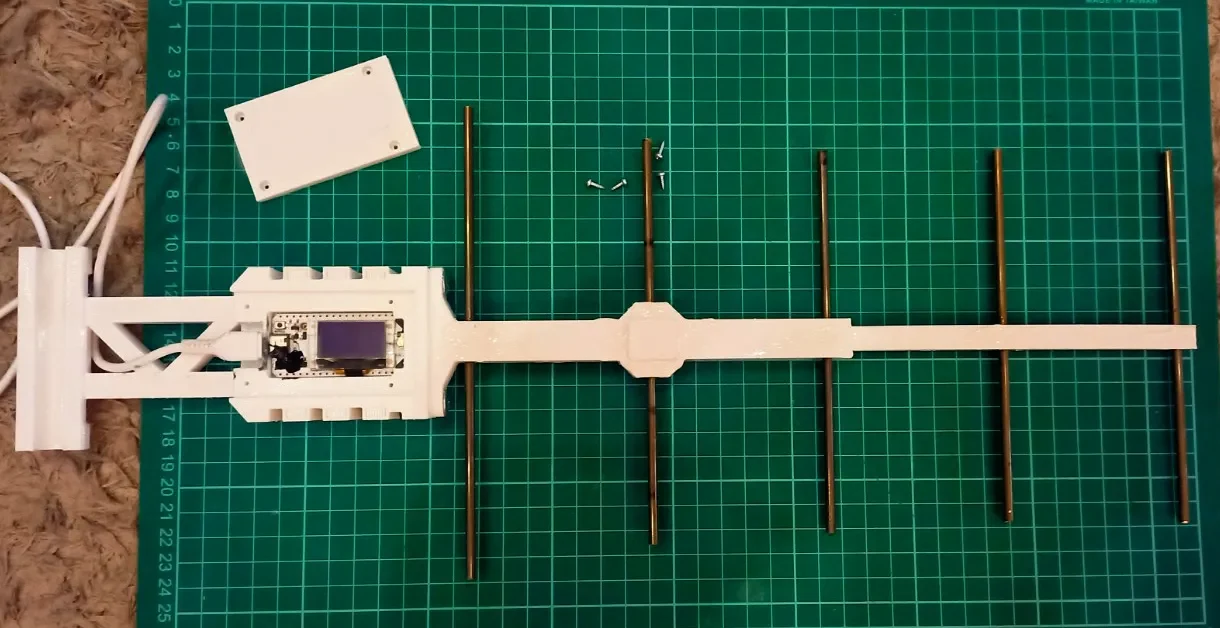

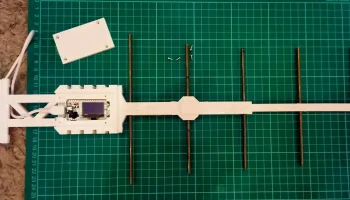

Модель антенны Yagi на 868 МГц со встроенным модулем Heltec V3 (V4). Дизайн состоит из трёх элементов для удобства печати. Детали собираются с помощью клея и саморезов 4,5х9. Крышка модуля крепится саморезами DIN7981 2,2х6,5. Рефлектор, диполь и директора изготовлены из медной или латунной трубы диаметром 4 мм. Габариты: рефлектор — 190 мм, диполь — 166 мм, директора — 155,5 мм. Я использовал нить PetG.
