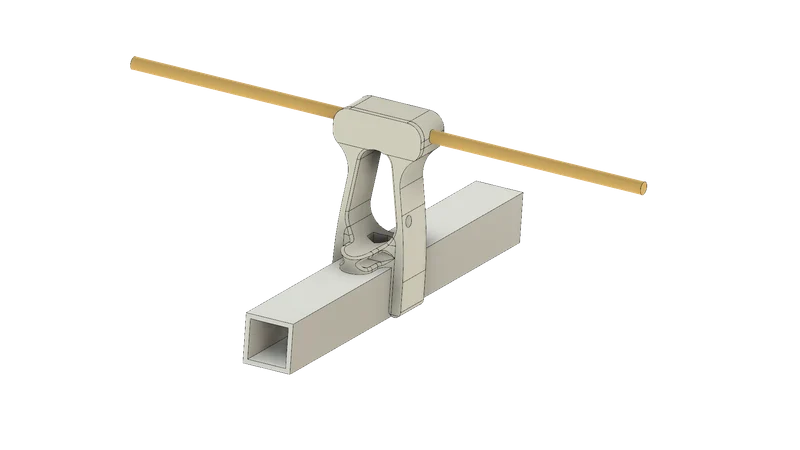

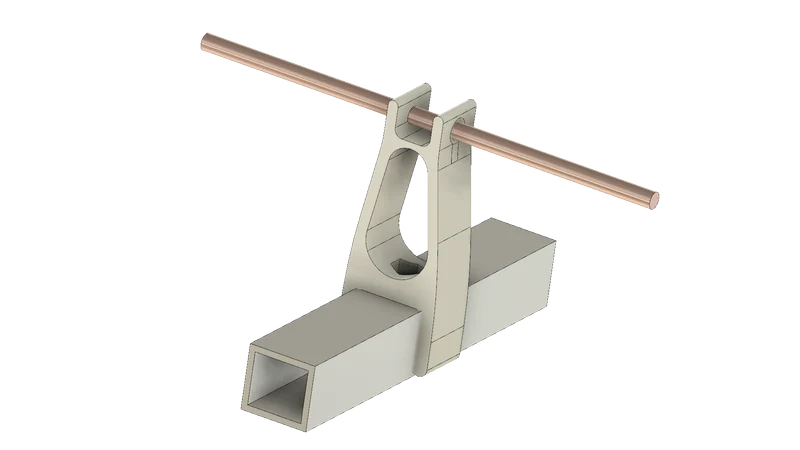

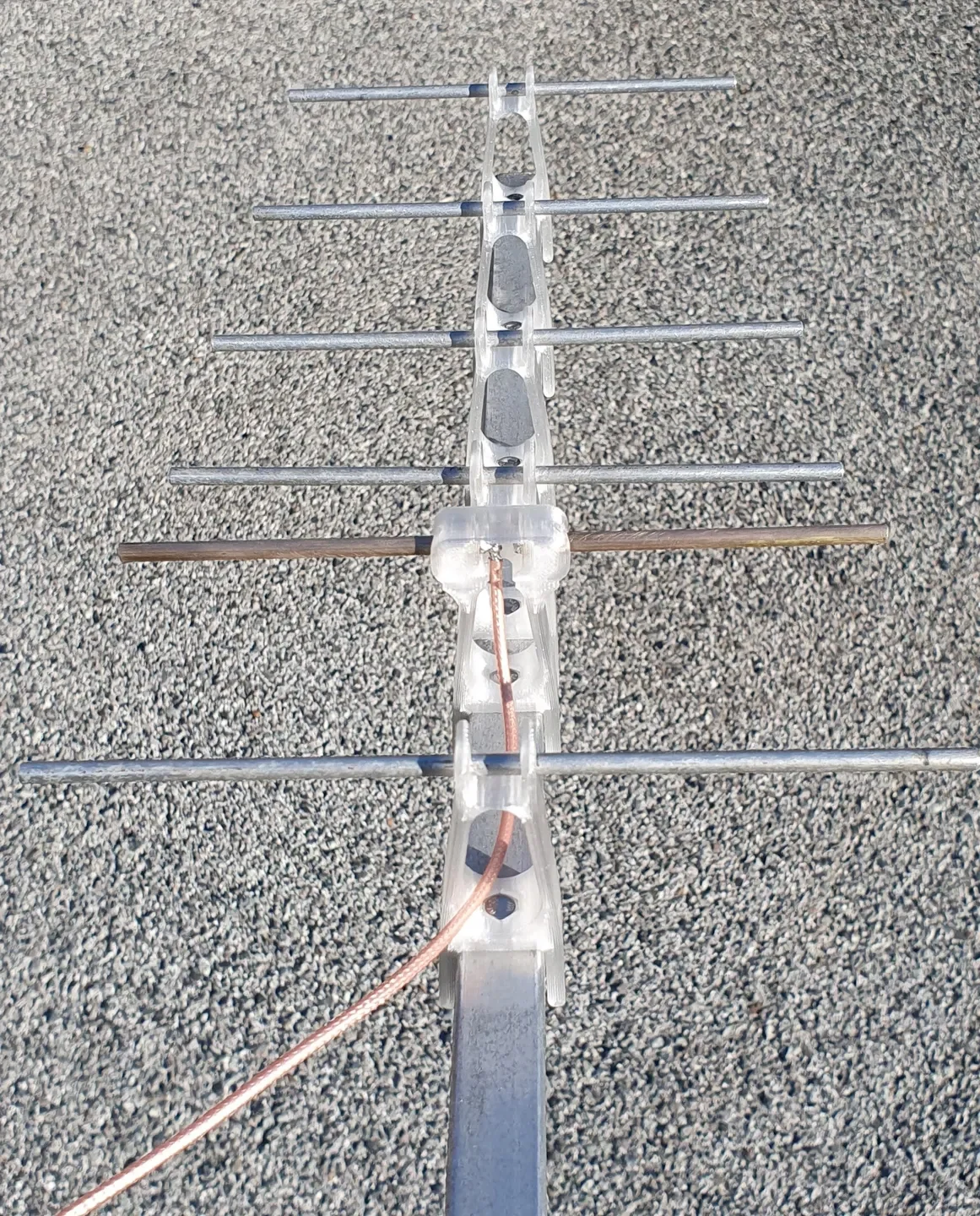

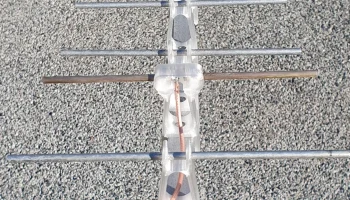

Антенные зажимы Yagi и диполь для 23 см, 869 или 915 МГц...
Источник:

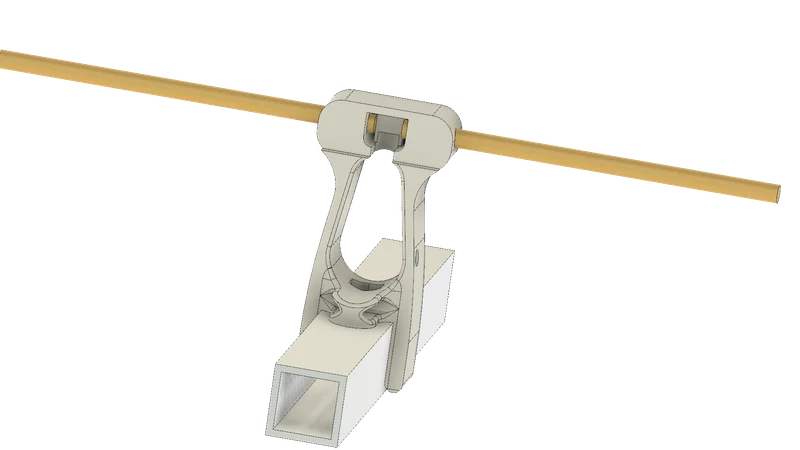

Диаметр элемента: 4 мм для стрелы 15 мм.
используйте алюминий для элементов и латунь для диполя.
Закрепите гайкой и винтом М4.
ПЕТГ.
100%.
Периметр х 6.
Эта конструкция остается экспериментальной, возможны ошибки.

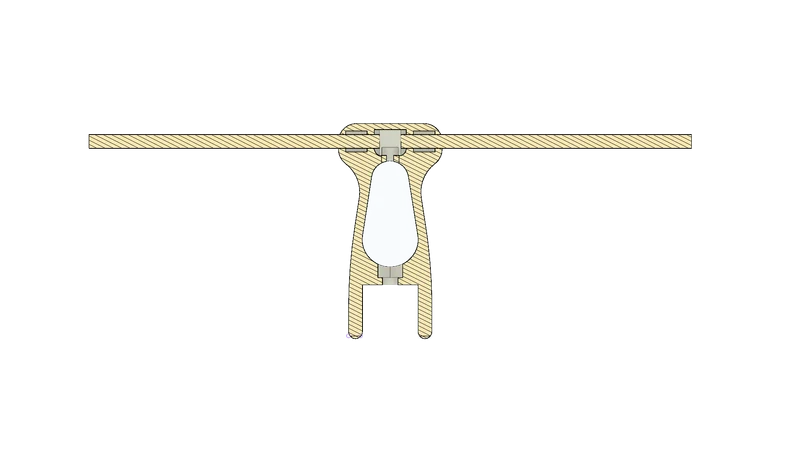

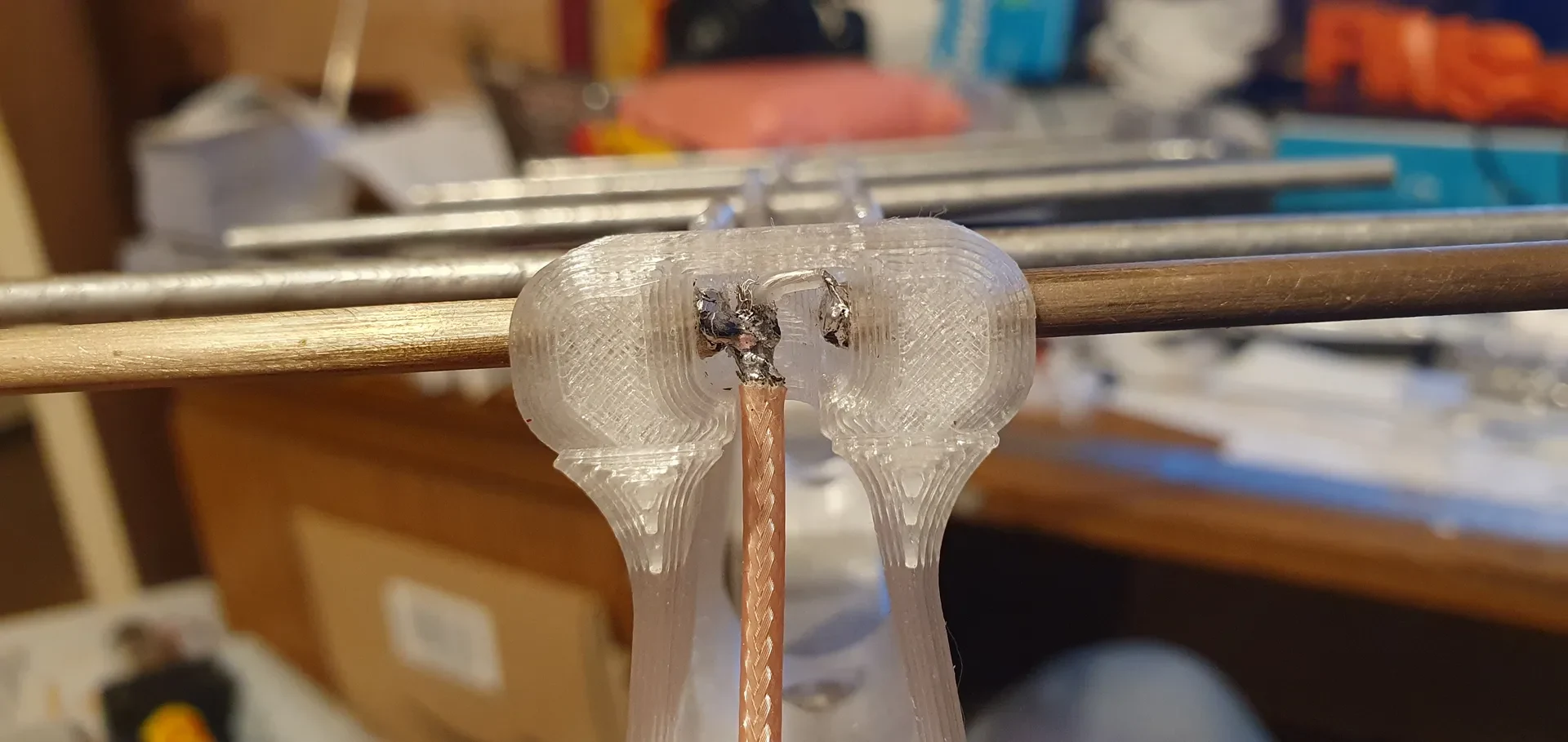

Особого внимания потребует диполь, лужение высокотемпературным флюсом и очень короткие
время пайки.
Сначала залудите оплетку коаксиального кабеля.

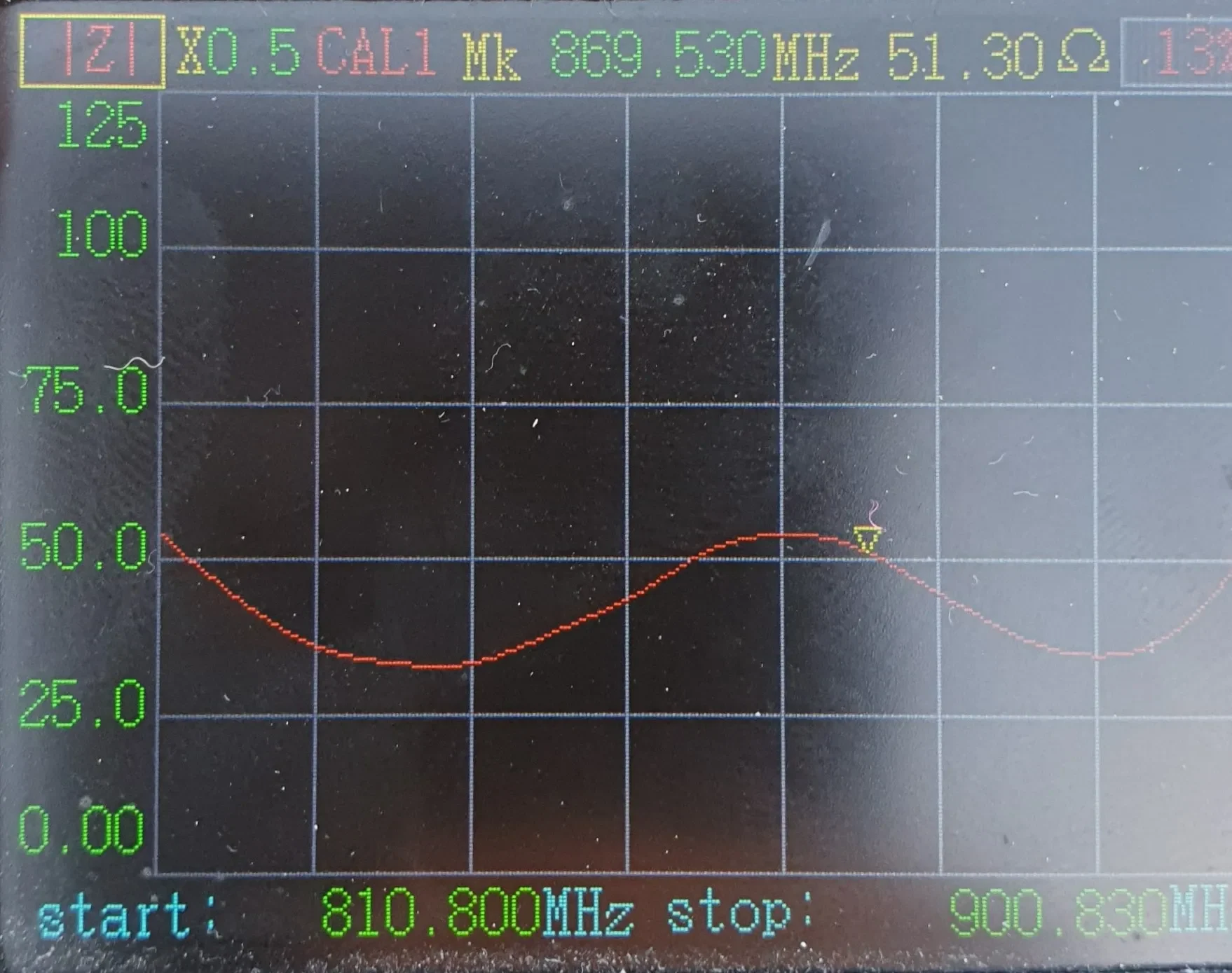

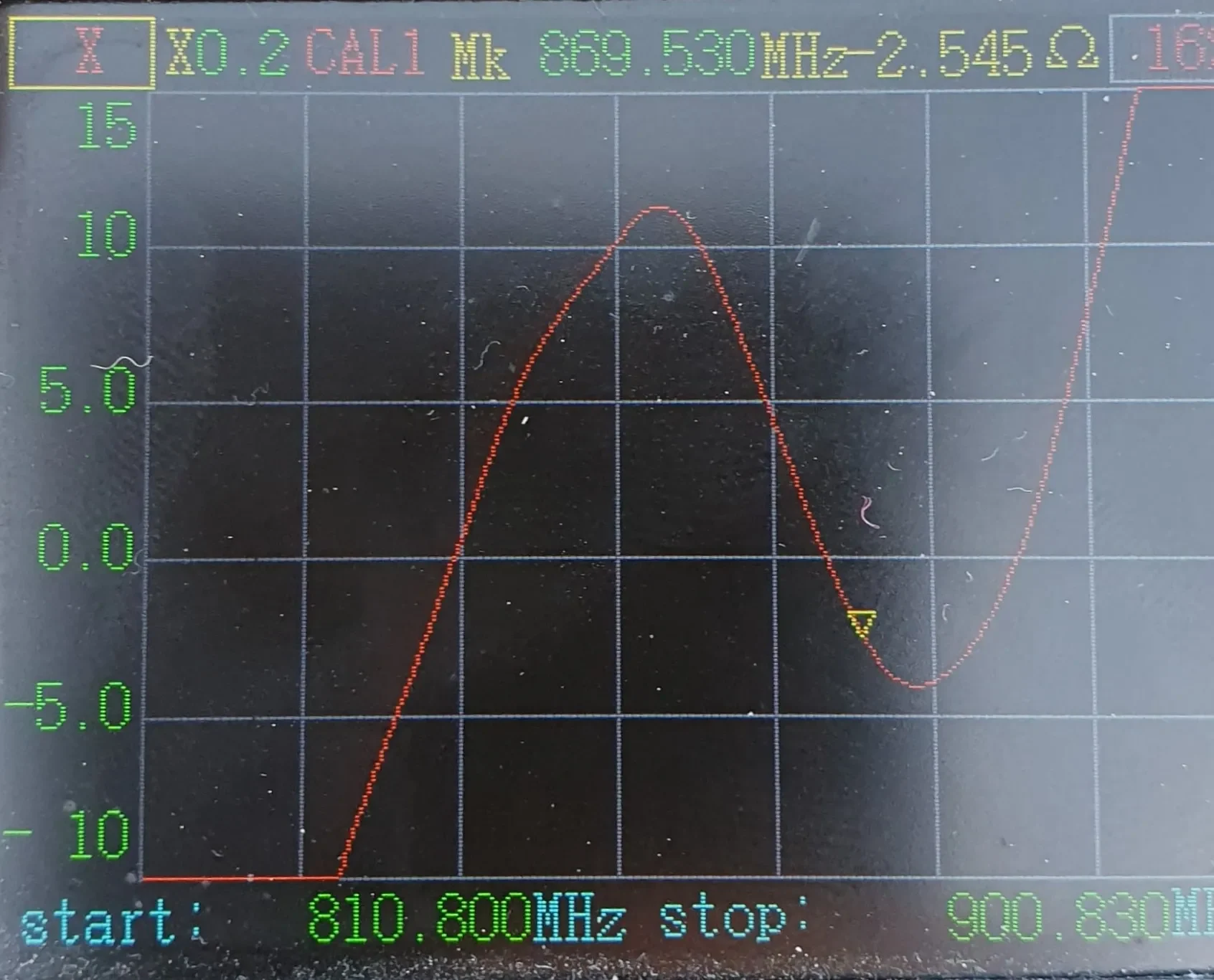

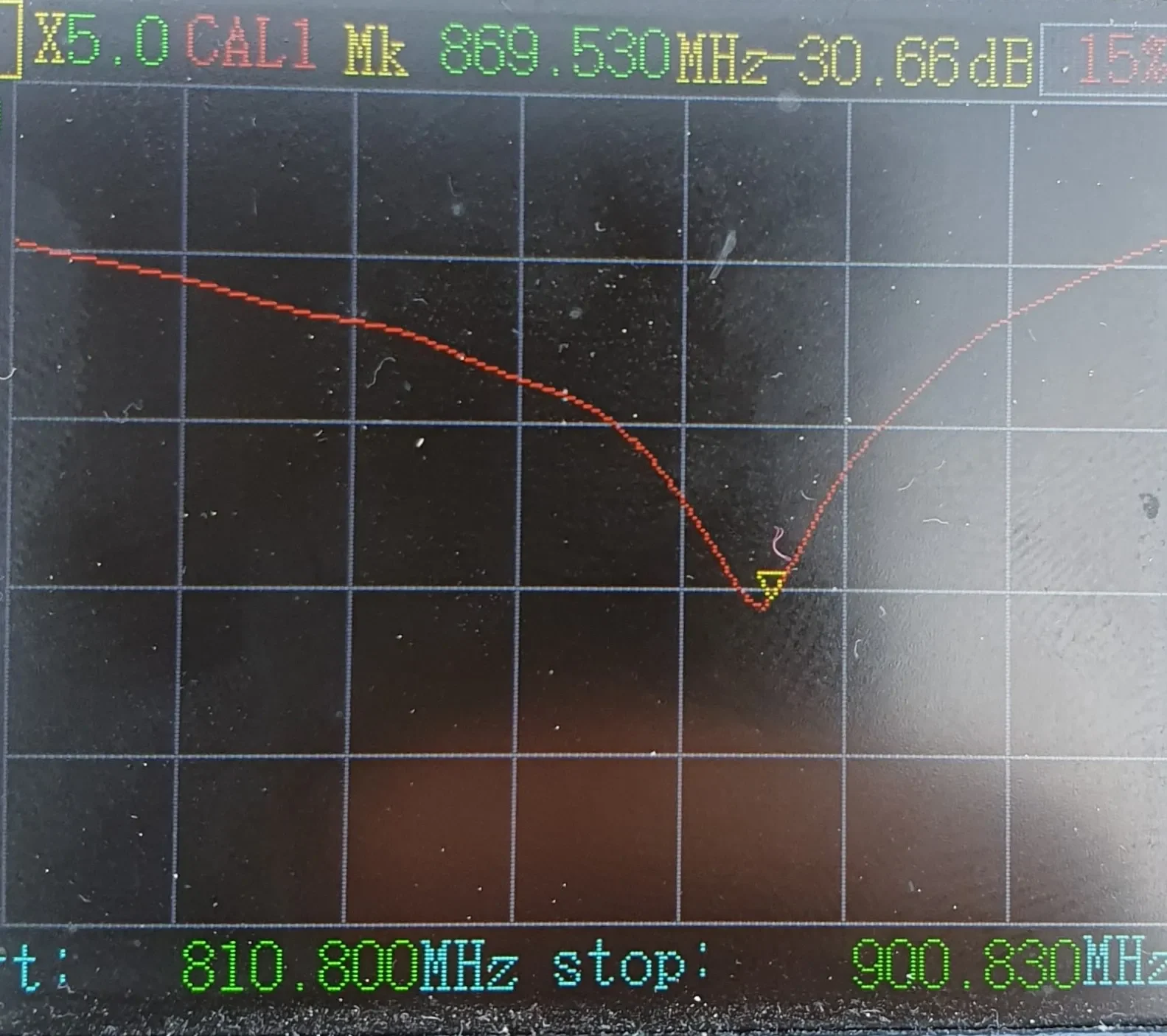

Эта антенна была построена для частоты 869 МГц. Возможны другие частоты.

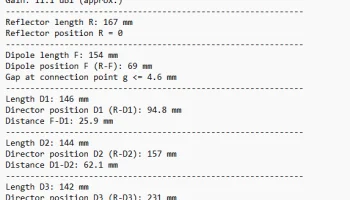

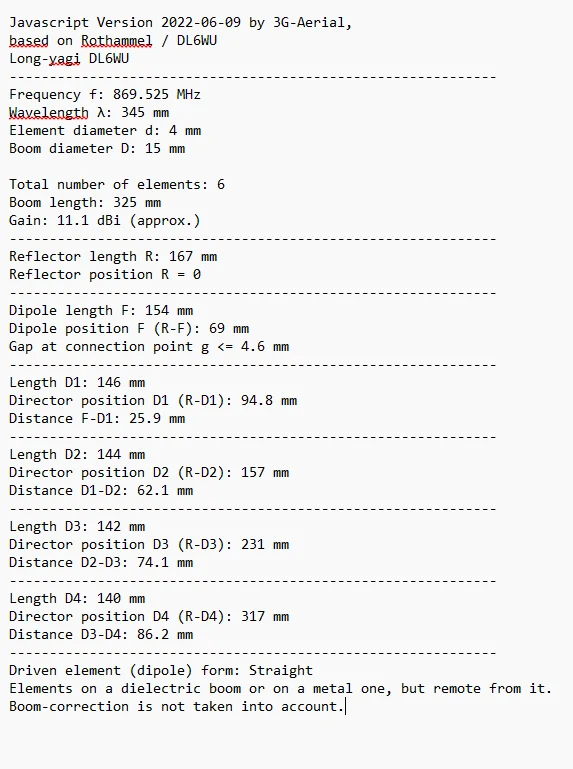

Я воспользовался онлайн-калькулятором на сайте 3g-антенны.
Пожалуйста, примите во внимание правила, действующие в ваших странах.
Не забудьте указать, что модель вам понравилась на сайте printable.com.
Пожалуйста, присылайте свои мнения для будущих улучшений.
и воспользуйтесь возможностью увидеть старые модели.
73 F1NSR Янник.
