Еще одна антенна Moxon 868 МГц.

Еще одна антенна Moxon. Я не доверяю другим конструкциям и решил спроектировать эту антенну в соответствии со своими требованиями.

Эта антенна была разработана для пластика PETg, поэтому размеры отличаются от тех, что дает калькулятор для частоты 868 МГц (правда, 869 МГц, но у нее хорошая полоса пропускания и возможность настройки).
Напечатано с высотой слоя 0,2 мм и заполнением 40%.

Для изготовления антенны вам понад��бится медный провод диаметром 1,5 мм без изоляции, кабель RG-316, термоусадочная трубка, клей Т-7000 и несколько скрепок.

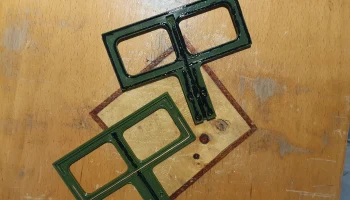

Сначала возьмите медную проволоку. Его необходимо сформировать и поместить в пазы на основании. Края должны быть плоскими для максимальной эффективности, то есть следы резки должны быть запилены. После установки излучающий элемент зажимается посередине, снимается, а затем подпиливается так, чтобы зазор между двумя деталями был в пределах миллиметра при нанесении на печатную вещь.

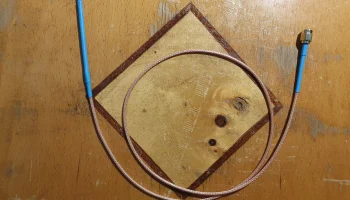

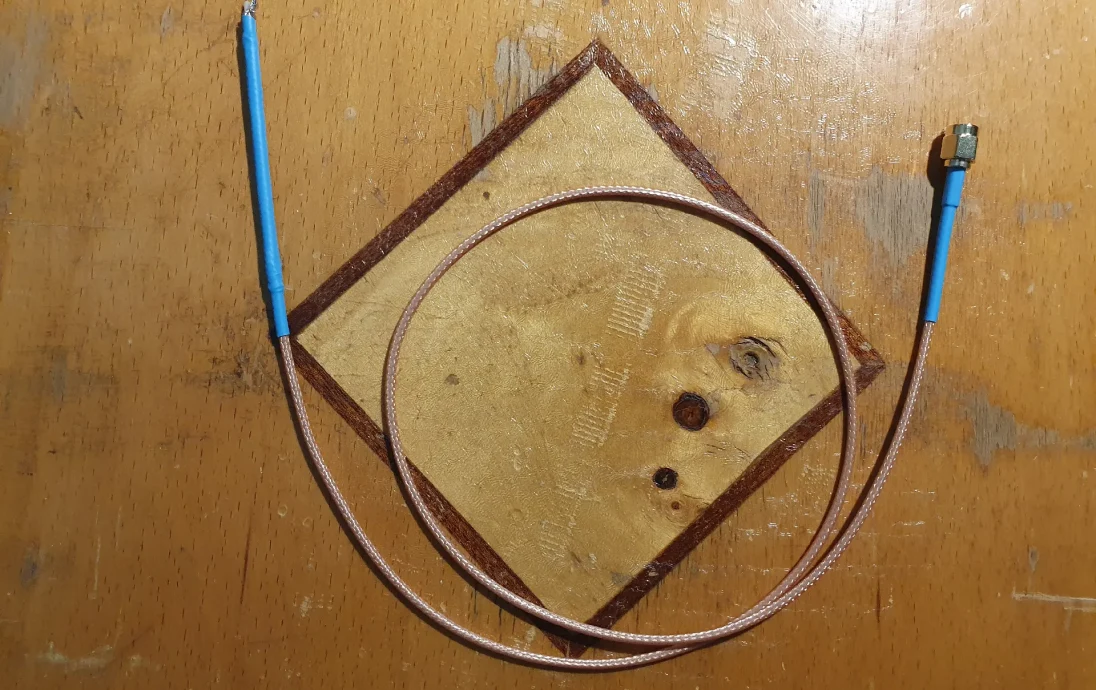

Для кабеля RG-316 лучше всего сделать балун: отрезать кусок того же кабеля RG-316 длиной примерно 70 мм (или длиннее) и аккуратно снять оплетку. Затем натяните ранее снятую оплетку на основной кабель питания антенны. Он должен уменьшиться примерно до 59,6 мм. Растяните его так, чтобы примерно на сантиметр оголился конец кабеля, который будет припаиваться к активным элементам. Нижнюю часть оплетки нужно припаять к кабелю: для этого аккуратно снимите внешнюю изоляцию с кабеля лезвием бритвы в кольцо шириной 4 мм, а затем припаяйте ее к внешней оплетке. Полученную конструкцию скройте термоусадочной трубкой.
Не бойтесь паять: этот кабель имеет ПТФЭ в качестве изолятора жилы и ФЭП в качестве внешнего изолятора, оба из которых термостабильны и очень трудно плавятся при 300°C на припое.

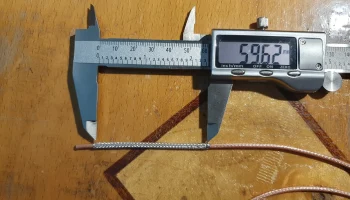

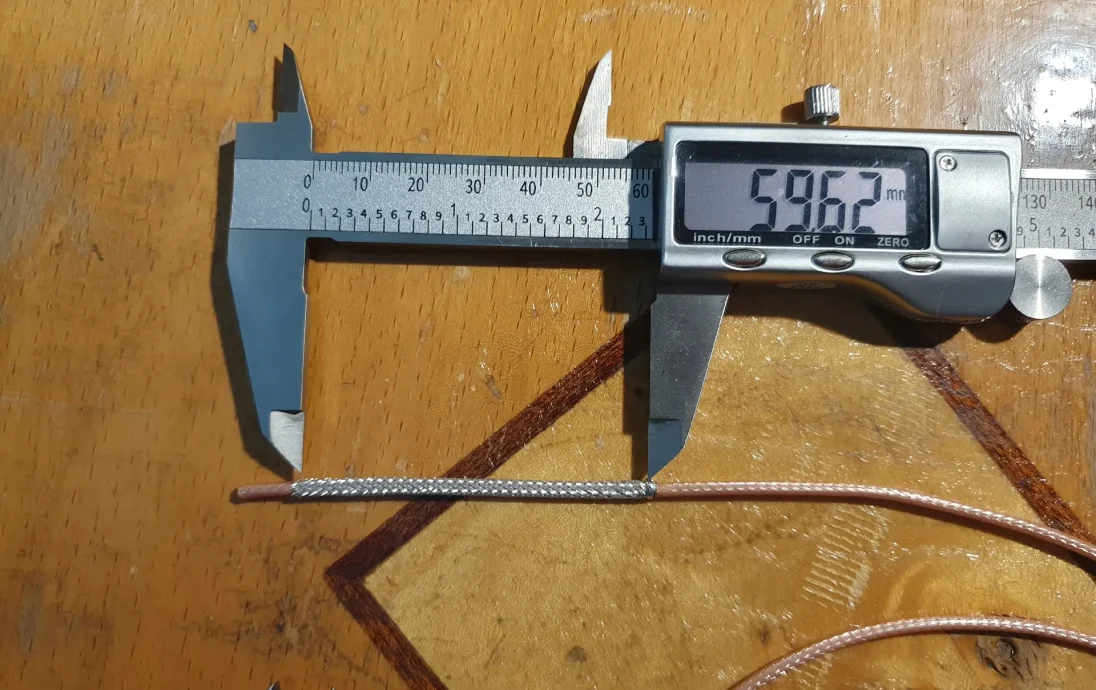

Итак, длина внешней оплетки должна быть равна 59,6мм!

Обнажаем верхнюю часть кабеля: припаиваем оплетку кабеля к левому элементу, а центральную жилу к правому элементу, затем укладываем в печатное основание. Правый элемент, отмеченный шестиугольником на верхнем элементе: расположите антенну так, чтобы она находилась на верхней стороне при вертикальном размещении. Это необязательно, но желательно.

Регулировка может потребоваться, если диаграмма Смита на вашем VNA не идеально выровнена при соединении двух пластиковых частей: вам нужно будет немного подпилить изогнутые части излучающих элементов.

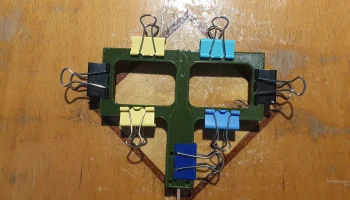

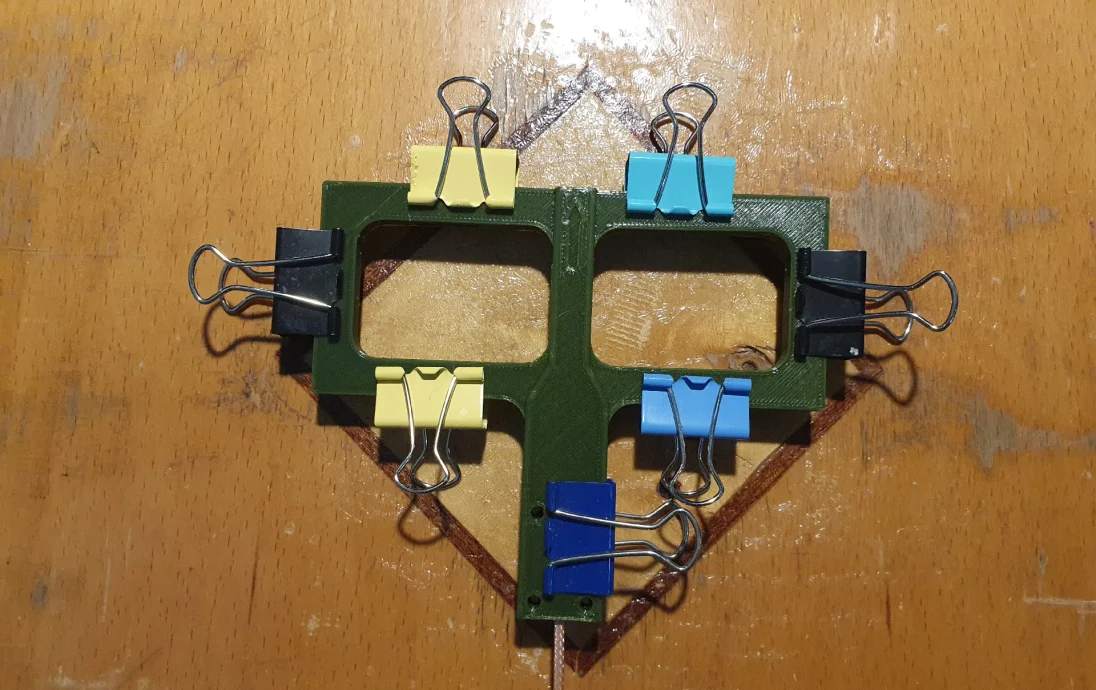

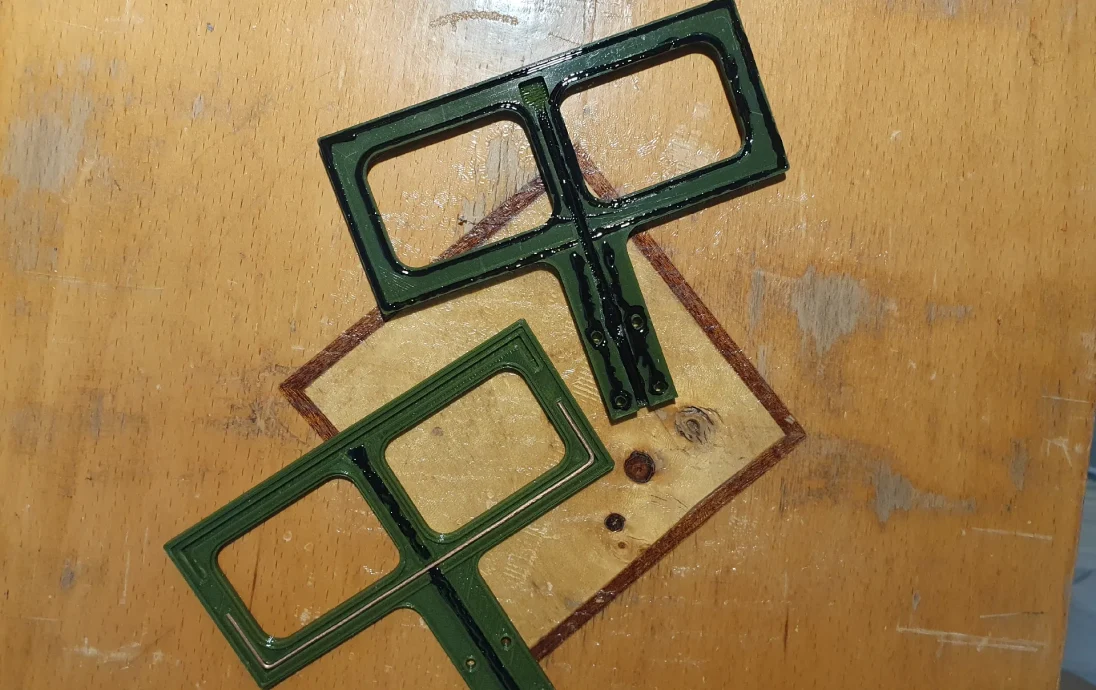

Для окончательной сборки нанесите клей на пазы верхней пластиковой части (см. фото). Нанесите клей на плоские поверхности с четырьмя отверстиями. Также на обе части нанесите клей на места, где будет установлен трос. Наконец, сожмите половинки вместе, закрепите их скрепками и дайте высохнуть в течение 24 часов.

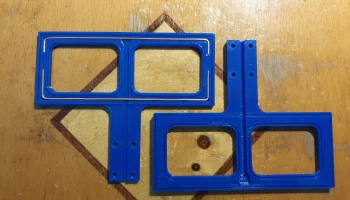

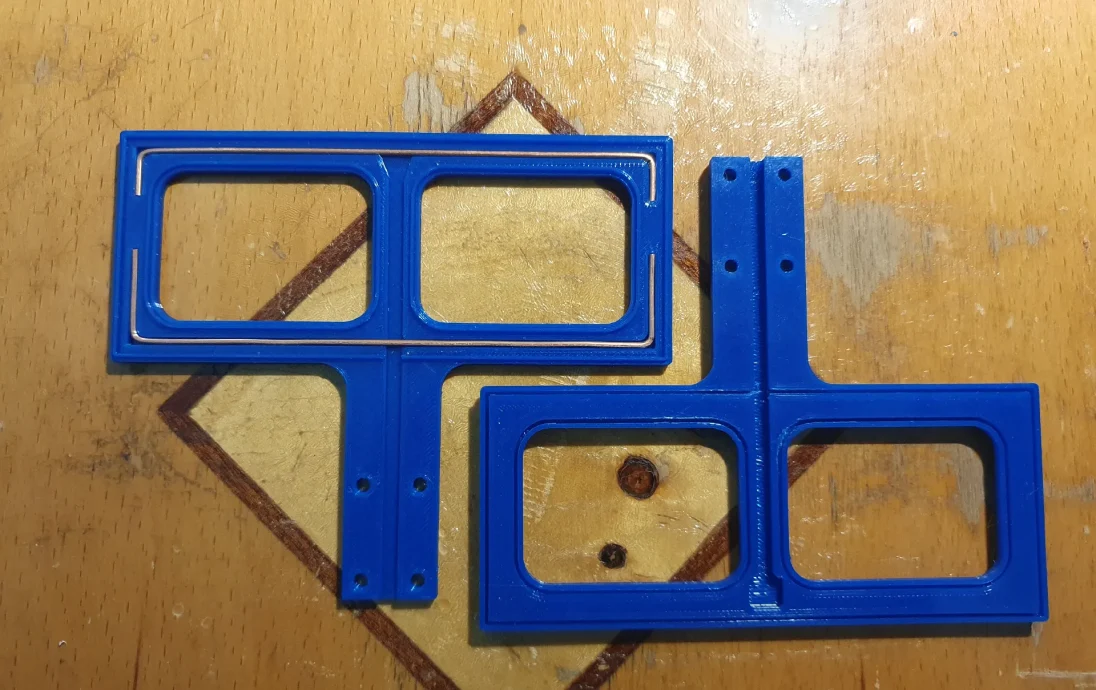

Внимание: третье фото — тестовый прототип, поэтому длина выглядит странно, но эта фотография дает представление о прокладке кабелей, проводке и склеивании. Медный провод укладывается в пазы полностью, без зазоров.

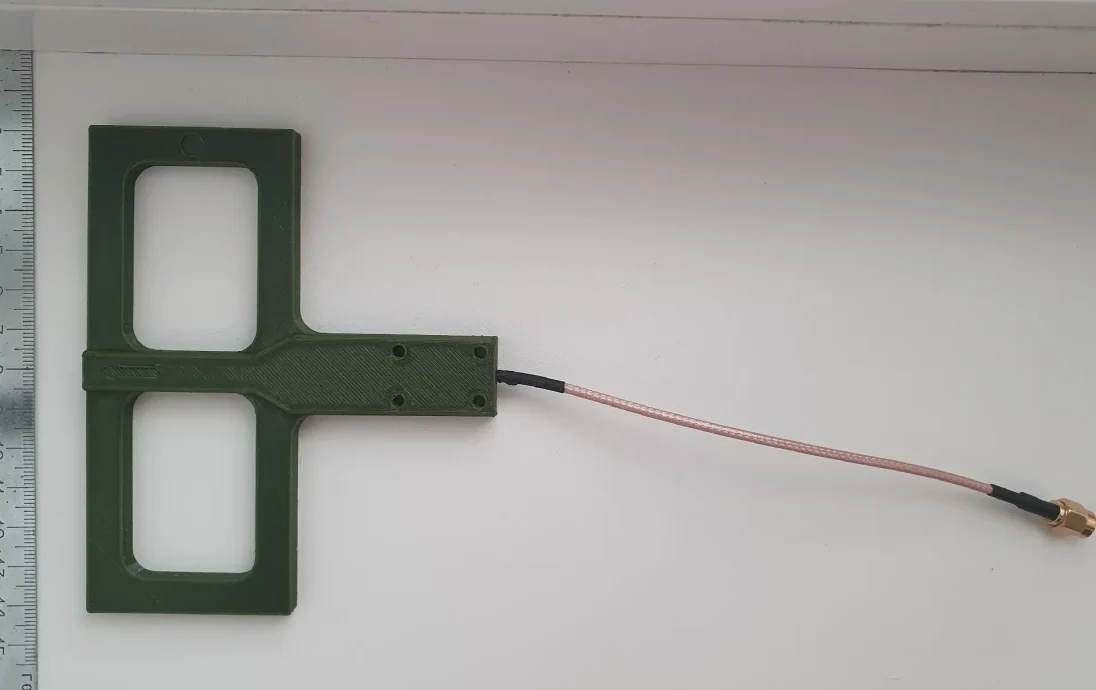

Наслаждаться!

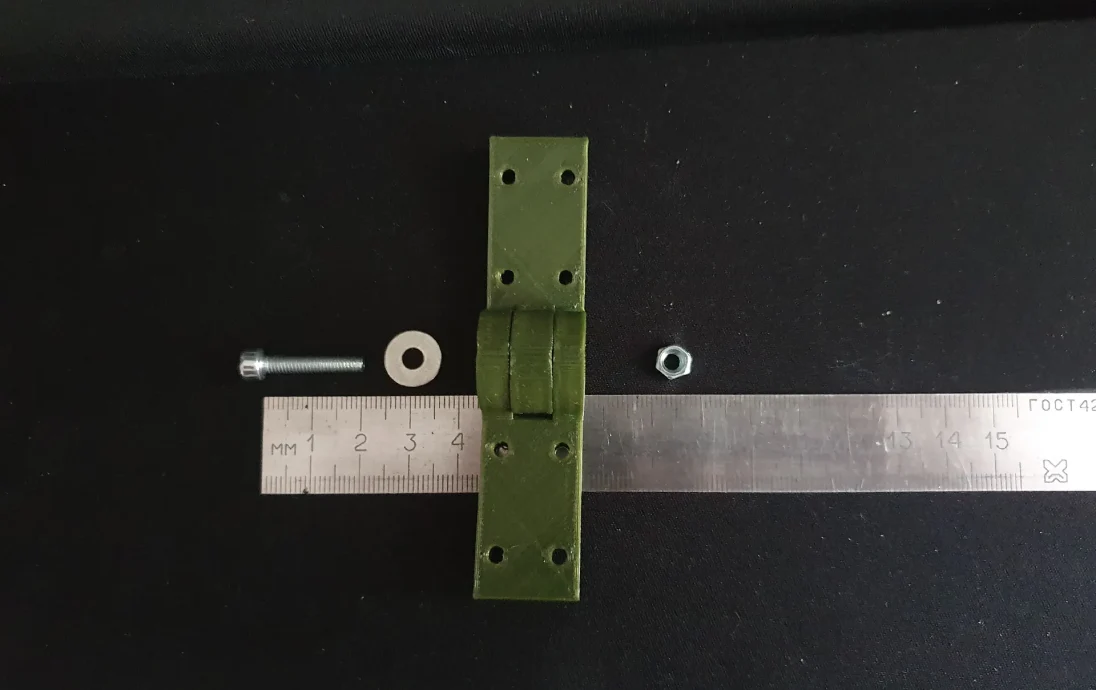

UPD_1: Добавлен простой шарнир.
UPD_2: Расширен кабельный канал. Много жалоб на трудности с впрессовкой кабеля.
UPD_3: Добавлен простой переходник под зарубежную конструкцию Moxon с прикольной подставкой...
UPD_4: Немного подправил шарнир. Добавлена ​​длинная неподвижная часть (+100 мм к ее длине). А вот красивый скриншот антенны с шарниром.
