868 MHz Moxon Антенна – 1:1 КСВ

Эта антенна специально откалибрована для работы в сети LoRa Meshtastic.

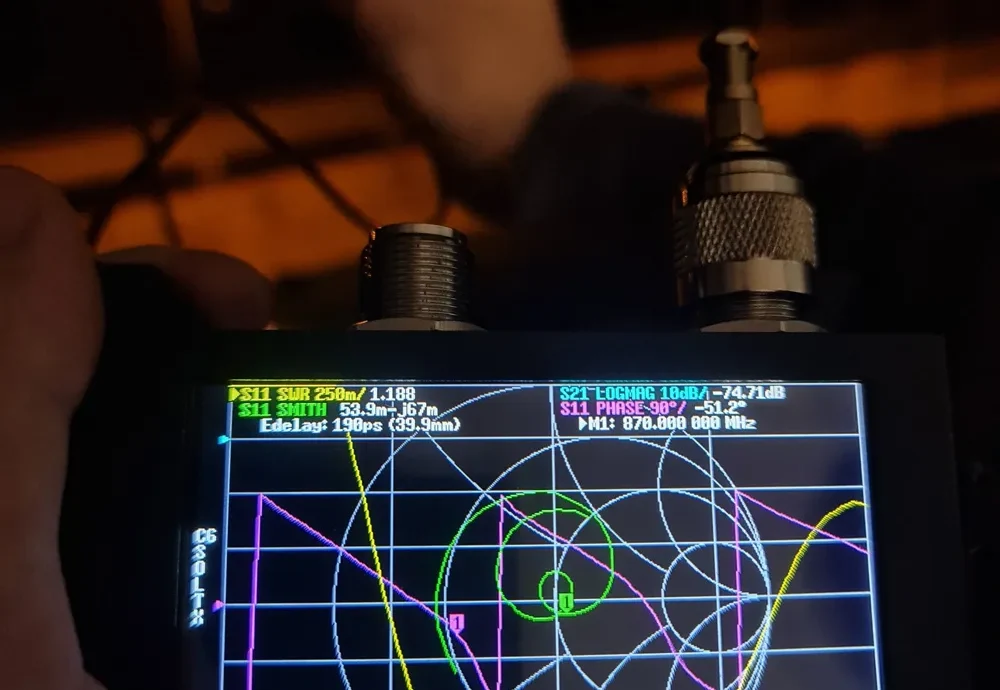

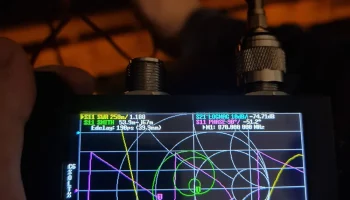

При точном изготовлении она обеспечивает КСВ < 1,2 на частоте 869,500 МГц.

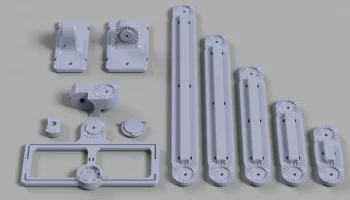

 Необходимые детали для 3D-печати

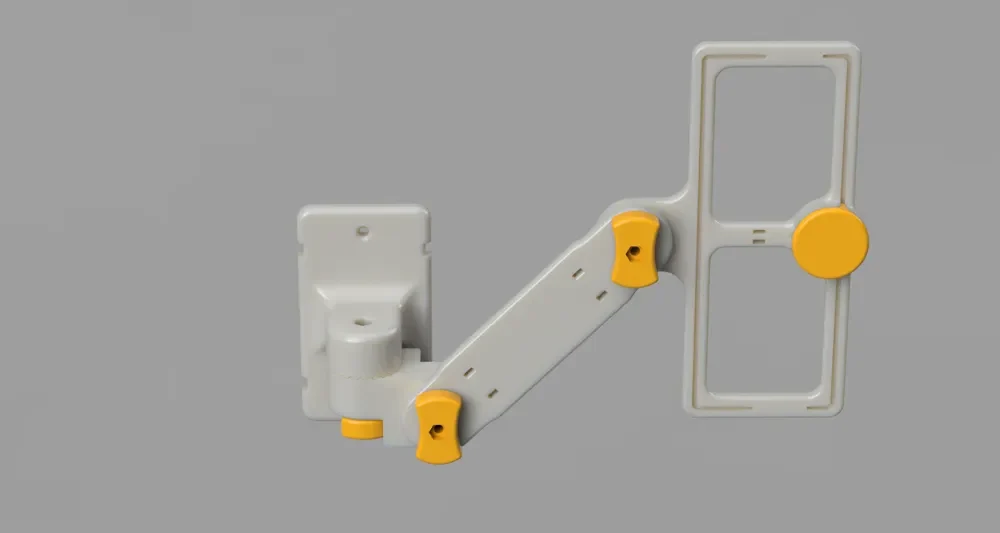

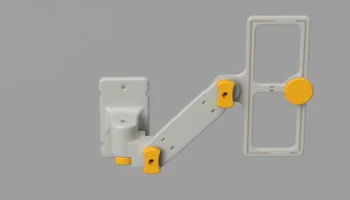

Эта модель отличается высокой степенью регулировки, что позволяет перемещать антенну вверх и вниз с шагом 15 градусов. Для удовлетворения различных потребностей установки доступно 5 вариантов длины кронштейна. В зависимости от того, как вы хотите, чтобы антенна двигалась, распечатайте следующие файлы:

    Только для движения вверх/вниз: Распечатайте корпус, кронштейн (выберите одну длину), 2 гайки, паяльную крышку и адаптер для настенного крепления №360.
    Для движения вверх/вниз И влево/вправо: если вы хотите регулировать антенну влево и вправо (также с шагом 15 градусов) в дополнение к движению вверх и вниз, распечатайте корпус, кронштейн (выберите одну длину), 2 гайки, паяльную крышку и настенный кронштейн с адаптером 360.

Инструкции после печати

Установка элементов антенны

После печати корпуса антенны вставьте зачищенные одножильные медные провода NYA сечением 1,5 мм в встроенные каналы:

    1 провод для рефлектора
    2 провода для дипольных элементов
    2 болта с шестигранной головкой M3 x 12 мм
    2 гайки M3

Эти болты будут использоваться для фиксации антенны в нужном положении через монтажные точки.
